Pomiaru rezystancji izolacji elektromagnesu SHP należy dokonać

A. megomierzem podłączając jedną końcówkę do zacisku kondensatora w komorze zaciskowej a drugą do oczyszczonej części obudowy komory zaciskowej.
B. próbnikiem wytrzymałości izolacji dokładając jedną końcówkę do komory zaciskowej a drugą do metalicznej części obudowy elektromagnesu.
C. induktometrem, przemieszczając wzdłuż osi elektromagnesu na całej jego długości końcówkę pomiarową i odczytując na skali pomiarowej zaznaczone pola „dobry” lub „uszkodzony”.
D. miernikiem uniwersalnym pomiędzy podstawą mocującą do szyny a metaliczną częścią obudowy elektromagnesu.
Montaż i eksploatacja urządze…

Regulację napięcia na wyjściu transformatora zasilającego obwód torowy należy wykonać przez zmianę

A. długości odcinka izolowanego.
B. odbiornika torowego.
C. obciążenia po stronie pierwotnej transformatora.
D. odczepów uzwojenia wtórnego.
Montaż i eksploatacja urządze…

Przedstawiony fragment tabeli z instrukcji Ie-12 dotyczy pomiarów

Nr żył lub parData ............Data ............Data ............Data ............Data ............Data ............Data ............Data ............
Izolacja [MΩ]Izolacja [MΩ]Izolacja [MΩ]Izolacja [MΩ]Izolacja [MΩ]Izolacja [MΩ]Izolacja [MΩ]Izolacja [MΩ]

A. napędów zwrotnicowych.
B. kabli.
C. baterii akumulatorów.
D. sygnalizatorów.
Montaż i eksploatacja urządze…

W którym typie obwodów kontroli niezajętości torów i rozjazdów należy bezwzględnie zabudować izolowany drążek suwakowy?

A. Licznikowych obwodach zwrotnicowych.
B. Licznikowych obwodach torowych.
C. Izolowanych obwodach torowych.
D. Izolowanych obwodach zwrotnicowych.
Montaż i eksploatacja urządze…

Zgodnie z zapisami zawartymi w instrukcji Ie-7, kierowanie, organizacja i realizacja badań diagnostycznych w zakresie procesu diagnostycznego urządzeń srk należy do obowiązków

A. diagnosty urządzeń srk.
B. montera urządzeń srk.
C. inspektora diagnosty urządzeń srk.
D. głównego inżyniera urządzeń srk.
Montaż i eksploatacja urządze…

W zwrotnicy wyposażonej w napęd elektryczny występuje m.in. siła rozprucia napędu, która jest definiowana jako siła

A. z jaką oddziałuje iglica odlegająca na suwak nastawczy pod wpływem nacisku kół.
B. uniemożliwiająca obroty silnika napędu w czasie rozprucia.
C. z jaką suwak nastawczy może przestawić iglicę zwrotnicy.
D. z jaką napęd trzyma iglicę odlegającą.
Montaż i eksploatacja urządze…

Regulacji obwodu rezonansowego dławika torowego należy dokonać przez

A. podniesienie lub obniżenie napięcia zasilającego obwód torowy.
B. zmianę impedancji uzwojeń trakcyjnych.
C. dołożenie pierścieni miedzianych na połączeniu linek dławikowych z dławikiem.
D. zmianę odczepów na uzwojeniu rezonansowym.
Montaż i eksploatacja urządze…

Jakiego okresu dotyczy przedstawiony poniżej dokument umożliwiający zapis wykonanych napraw bieżących urządzeń sterowania ruchem kolejowym?

Wyciąg z Harmonogramu napraw bieżących urządzeń srk na rok ......
Lp.Miejsce wykonania na-
prawy		Zakres naprawyNiezbędne materiałyTermin wykona-
nia naprawy		System wykonania
naprawy (zleco-
ny/własny)

A. Miesiąca.
B. Dwóch lat.
C. Jednego roku.
D. Kwartału.
Montaż i eksploatacja urządze…

Na podstawie fragmentu instrukcji Ie-3 należy przeprowadzić sprawdzenie urządzeń

ZespółElementy
Zespołu		L.p.Wykaz czynności w ramach przeglądu okresowego
1234
Zespół Torowo-BazowyZasilanie1.Sprawdzenie napięć zasilających w systemie.
2.Ocena stanu technicznego przekaźników.
Tor pomiarowy Czujników
temperatury mażnic (CTM)		3.Sprawdzenie parametrów obwodu grzewczego CTM z uwzględnieniem pomiarów:
3.1. rezystancji izolacji grzałek termostatyzacji czujnika CTM,
3.2. rezystancji grzałek termostatyzacji czujnika CTM,
2.3. temperatury termostatyzacji czujnika CTM.
4.Sprawdzenie obwodu siłownika przesłony czujnika z uwzględnieniem parametrów:
4.1. pracy siłownika przesłony skanera CTM,
4.2. czasu otwarcia – zamknięcia przesłony czujnika CTM.
5.Pomiar napięć w torze pomiarowym CTM.
6.Kalibracja toru pomiarowego CTM z uwzględnieniem:
6.1. czyszczenia układu optycznego oraz wnętrza czujnika CTM,
6.2. kalibracji CTM.
Tor pomiarowy
Czujnika
temperatury hamulca
(CTH)		7.Sprawdzenie parametrów obwodu grzewczego CTH z uwzględnieniem pomiarów:
7.1. rezystancji izolacji grzałek termostatyzacji czujnika CTH,
7.2. rezystancji grzałek termostatyzacji czujnika CTH,
7.3. temperatury termostatyzacji czujnika.
8.Pomiar napięć w torze pomiarowym CTH.
9.Kalibracja toru pomiarowego CTH powinna uwzględniać:
9.1. czyszczenie układu optycznego oraz wnętrza czujnika CTH,
9.2. kalibrację CTH.

A. samoczynnego systemu przejazdowego.
B. kontroli niezajętości torów i rozjazdów.
C. detekcji stanów awaryjnych taboru.
D. wielodostępowej (samoczynnej) blokady liniowej.
Montaż i eksploatacja urządze…

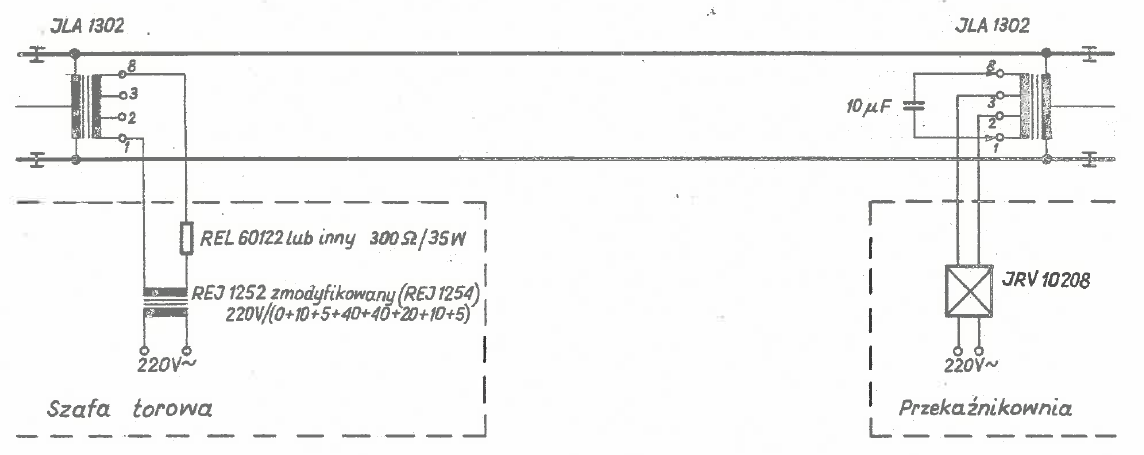

Na rysunku przedstawiono schemat izolowanego obwodu

Napięcie na przekaźniku torowym : - 15 V w stanie suchym lub zamrożonym odcinka dla odc. dłuższych niż 500 m ; 12 V w stanie suchym lub zamrożonym odcinka dla odc. krótszych niż 500 m ; 7 - 8 V w stanie bardzo mokrym odcinka niezależnie od długości.
Rezystor pętli zasilania : 2 do 4 Ω  dla odcinków L < 500 m lub 2 do 3 Ω dla L > 500 m.
Przy rezystancji kabli zasilających i połączeń 4 Ω dla l < 500 m lub 3 Ω dla L > 500 m rezystor ograniczający wyłączony.
Obwód stosować na stacjach bez trakcji elektrycznej oraz na stacjach z trakcją elektryczną na torach bocznych

Ilustracja do pytania 35
A. zwrotnicowego na prąd ciągły.
B. torowego, jednotokowego.
C. zwrotnicowego na prąd roboczy.
D. torowego, dwutokowego.
Montaż i eksploatacja urządze…

Na podstawie fragmentu instrukcji określ ile powinien wynosić przesuw suwaków w każdą stronę od położenia zasadniczego?

Fragment instrukcji
2.Podczas przeglądu skrzyni zależności nastawniczy suwakowej należy:
1) zwrócić uwagę na pewność zamocowania (czy nie są luźne) nasadek, grzebieni i innych części. W razie potrzeby poprawić mocowanie luźnych elementów a zabezpieczenia wymienić;
2) sprawdzić przesuw suwaków w każdą stronę od położenia zasadniczego, który powinien wynosić 10-11 mm oraz pionowy luz suwaków który powinien wynosić 1 mm. Ponadto przesuw powinien odbywać się płynnie i lekko bez zacięć. Elementy ruchome nasmarować, przeszkody utrudniające ruch usunąć, nadmierne luzy usunąć;
3) sprawdzić ugięcie suwaków i osi poziomych. Suwaki i osie poziome nie powinny się nadmiernie uginać. W razie potrzeby wyeliminować stwierdzone luzy lub wymienić suwaki;
4) sprawdzić zgodność rozsunięcia nasadek z planem suwaków lub tablicą zależności. Jeśli występują rozbieżności należy je natychmiast wyjaśnić i dokonać stosownych korekt;
5) dokonać czyszczenia wszystkich elementów trących używając szmatki nasączonej terpentyną, benzyną lub spirytusem oraz sprawdzić czy:
a) są poprawnie ułożone na wszystkich belkach podporowych i czy nie zaciskają się w trzpieniach prowadniczych na belkach podporowych, ani też w górnych płaskownikach prowadniczych. W razie konieczności dokonać regulacji,
b) luz pomiędzy belkami podporowymi i pałąkami prowadniczymi nie wynosi więcej niż 0.45 mm. W razie konieczności dokonać regulacji.

A. 12 mm
B. 1 - 5 mm
C. 10 - 11 mm
D. 0,45 mm
