ELM.04Pytanie 41

Eksploatacja układów automaty…

Kategorie: Układy sterowania Konserwacja i naprawa

W układzie sterowania przedstawionym na rysunku lampka H1 użyta do kontroli prawidłowości uruchomienia przekaźnika K2 nie zgasła, mimo że naciśnięto przycisk S1 oraz S3. Wskazywać to może na zły stan techniczny

A. przekaźnika -K2 lub -K3.

B. zestyku przekaźnika -K1:23-24.

C. zestyku przekaźnika -K1:13-14.

D. przekaźnika -K1 i -K3.

ELM.04Pytanie 42

Eksploatacja układów automaty…

Kategorie: Układy sterowania Pomiary elektryczne i wielkości procesowych

W dokumentacji techniczno-ruchowej producent umieścił charakterystykę trwałości łączeniowej w funkcji prądu obciążenia przekaźnika czasowego. Ile wynosi liczba łączeń przekaźnika dla prądu łączeniowego równego 1 A?

A. N = 1·10⁶

B. N = 1·10⁵

C. N = 2·10⁶

D. N = 5·10⁵

ELM.04Pytanie 43

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

W tabeli przedstawiono wyniki pomiarów kontrolnych przetworników R/I przy prawidłowych warunkach zasilania i połączeń. Wszystkie czujniki zostały wyprodukowane dla zakresu rezystancji wejściowej 0÷100 Ω i wyjściowego sygnału prądowego z zakresu 4÷20 mA. Który z przetworników jest sprawny technicznie?

Symbol czujnika w instalacji Wartości prądu wyjściowego przetwornika dla wartości sygnału wejściowego z zakresu 0÷100 Ω
0 Ω 100 Ω
B1 1,2 mA 18,9 mA
B2 4,1 mA 19,9 mA
B3 0,9 mA 20,0 mA
B4 2,1 mA 16,0 mA

A. B1

B. B2

C. B3

D. B4

ELM.04Pytanie 44

Eksploatacja układów automaty…

Kategorie: Układy sterowania Konserwacja i naprawa

Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać/wyłączać w odstępach 30 sekundowych cewkę elektrozaworu Y1. Jedną z możliwych przyczyn niewyłączenia się cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 może być uszkodzenie

A. przycisku -S1.

B. zestyku -K3:21-22.

C. cewki -K1.

D. zestyku -K1:13-14.

ELM.04Pytanie 45

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

Na podstawie danych znamionowych prądnicy tachometrycznej określ, jaką wartość napięcia będzie wskazywał woltomierz na wyjściu prądnicy, jeżeli jej wirnik obraca się z prędkością 2400 obr/min.

Dane znamionowe prądnicy tachometrycznej PZTK 51-18
kU = 12,5 V/1000 obr/min
Rₒbw ₘᵢₙ = 5 kΩ
nₘₐₓ = 8000 obr/min

A. 18,5 V

B. 12,5 V

C. 30 V

D. 5 V

ELM.04Pytanie 46

Eksploatacja układów automaty…

Kategorie: Układy sterowania Zasilanie i bezpieczeństwo

Podczas wykonywania programu na sterowniku PLC zapaliła się dioda sygnalizująca błąd systemowy (System Fault). Na tej podstawie można z całą pewnością stwierdzić, że przyczyną jej zapalenia nie jest

A. przekroczenie limitu czasowego cyklu programowego.

B. brak napięcia zasilającego jednostkę CPU sterownika.

C. brak możliwości realizacji komunikacji systemowej.

D. wykonanie w programie operacji dzielenia przez zero.

ELM.04Pytanie 47

Eksploatacja układów automaty…

Kategorie: Układy sterowania Konserwacja i naprawa

W układzie, którego schemat pokazano na rysunku, sprawdzono testerem stany logiczne na wejściach i wyjściach bramek, wyniki podano w tabeli. Z podanych stanów wynika, że uszkodzona jest bramka logiczna

Sygnał Stan logiczny
X1 1
X2 0
X3 0
X4 1
A 1
B 0
C 0
Q 1

A. AND

B. Ex-OR

C. NOR

D. NAND

ELM.04Pytanie 48

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Napędy i silniki

Dla którego napędu w kolumnie „Ocena stanu technicznego” należy wpisać literę A odpowiadającą jego dobremu stanowi technicznemu?

Protokół pomiarów kontrolnych poziomu hałasu do oceny stanu technicznego napędów w silosach
Oznaczenia napędów w silosach Poziom hałasu LWA dB Ocena stanu technicznego
podczas pierwszego uruchomienia napędów przy pustych silosach przy pełnych silosach
Sil01-M01 – 22 kW 91 93 94
Sil02-M02 – 22 kW 90 92 93
Sil03-M03 – 37 kW 93 94 94

A. Tylko SiI03-M03 – 37 kW

B. Tylko SiI02-M02 – 22 kW

C. SiI01-M01 – 22 kW i SiI02-M02 – 22 kW

D. SiI01-M01 – 22 kW i SiI03-M03 – 37 kW

ELM.04Pytanie 49

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Napędy i silniki Zasilanie i bezpieczeństwo

Którego z wymienionych urządzeń dotyczą dane znamionowe przedstawione w tabeli?

Dane znamionowe
Napięcie zasilające 230 V, 50 Hz
Maksymalny prąd obciążenia 55 A
Napięcie wyjściowe 12 V
Prąd w stanie jałowym 105 mA
Straty mocy w rdzeniu 43 W
Temperatura otoczenia 35 °C
Wymiary 180/70/98 mm
Masa 8,2 kg

A. Transformatora.

B. Dławika.

C. Regulatora temperatury.

D. Silnika elektrycznego.

ELM.04Pytanie 50

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pneumatyka i hydraulika

Który rysunek przedstawia przyrząd do pomiaru ciśnienia w układzie pneumatycznym?

A. Rysunek 3. Ilustracja do odpowiedzi A

B. Rysunek 4. Ilustracja do odpowiedzi B

C. Rysunek 2. Ilustracja do odpowiedzi C

D. Rysunek 1. Ilustracja do odpowiedzi D

ELM.04Pytanie 51

Eksploatacja układów automaty…

Kategorie: Układy sterowania Regulacja i automatyka

Którą z wymienionych korekt należy wprowadzić w układzie, aby sygnalizator H1 sygnalizujący pracę układu migał z częstotliwością 0,5 Hz?

A. Zmiana ustawień czasu na 0,5 sekundy na obu przekaźnikach czasowych -K2 i -K3

B. Zmiana ustawień czasu na 2 sekundy na obu przekaźnikach czasowych -K2 i -K3

C. Zmiana ustawień czasu z 1 na 2 sekundy tylko na przekaźniku czasowym -K3

D. Zmiana ustawień czasu z 2 na 1 sekundę tylko na przekaźniku czasowym -K2

ELM.04Pytanie 52

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

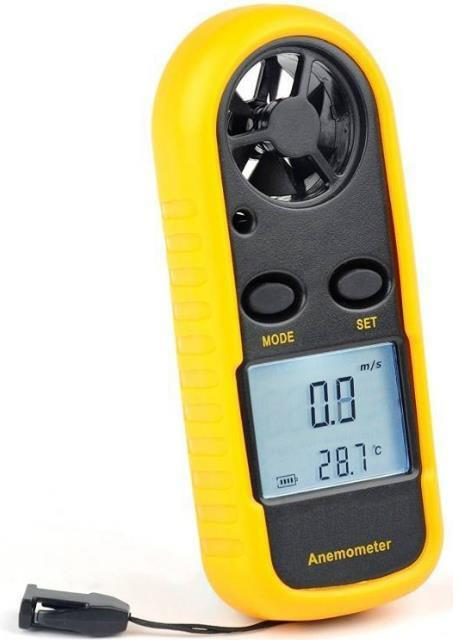

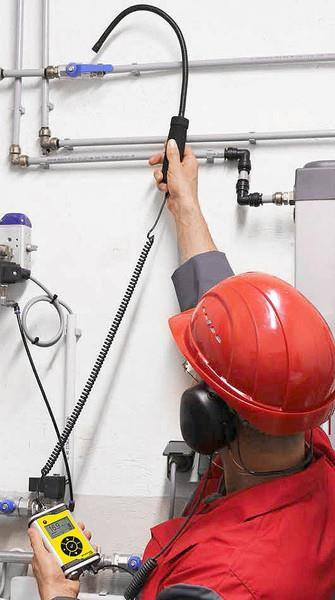

Miernik przedstawiony na rysunku służy do pomiaru parametrów w instalacji

A. wentylacyjnej.

B. hydraulicznej.

C. elektrycznej.

D. komunikacyjnej.

ELM.04Pytanie 53

Eksploatacja układów automaty…

Kategorie: Napędy i silniki Regulacja i automatyka

W układzie napędowym z przemiennikiem częstotliwości ustawiono wartości parametrów Fn_01=3 sekundy i Fn_02=4 sekundy przy zadanej częstotliwości 60 Hz. Na podstawie zamieszczonego fragmentu dokumentacji technicznej przemiennika częstotliwości, czasy przyspieszania i hamowania silnika podłączonego do urządzenia napędowego wynoszą:

A. t1 = 4,8 s, t2 = 3,6 s

B. t1 = 6,0 s, t2 = 2,4 s

C. t1 = 2,4 s, t2 = 6,0 s

D. t1 = 3,6 s, t2 = 4,8 s

ELM.04Pytanie 54

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

W instalacji automatyki użyto przyrządu pomiarowego, którego parametry techniczne przedstawia tabela. Do pomiaru której wielkości przeznaczony jest przyrząd?

Nazwa parametru Wartości parametrów
Zakres 0 ÷ 100 % RH
Rozdzielczość 0,1 % RH
Dokładność (± 1 cyfra) 10 ÷ 90 % RH ±2 %
poza tym zakresem ±4 %
Czas reakcji czujnika RH t₉₀ < 10 s
Histereza < 1 % RH
Dryft długoterminowy 0,5 % RH / rok
Parametry przekaźników 2A/250VAC/30VDC
Klasa izolacji wg PN-83/T-06500
Zakłócenia radioelektryczne poziom N
Zasilanie zasilacz 12 V / 100 mA
Masa 180 g
Wymiary (mm) L=149, W=82, H=22

A. Temperatury.

B. Ciśnienia absolutnego.

C. Lepkości.

D. Wilgotności względnej.

ELM.04Pytanie 55

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

Czujnik indukcyjny zbliżeniowy był ustawiony w odległości 15 mm od zliczanych na taśmie elementów stalowych. O jaką minimalną odległość należy przybliżyć czujnik, aby skutecznie wykrywał elementy wykonane z miedzi?

Rodzaj materiału Strefa działania
mm
Stal 0 ÷ 16
Chromomolibdelina 0 ÷ 15
Mosiądz 0 ÷ 9
Miedź 0 ÷ 6
Aluminium 0 ÷ 8

A. 3 mm

B. 5 mm

C. 7 mm

D. 9 mm

ELM.04Pytanie 56

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

Dla trzech czujników PT100, PT1000 i Ni100 wykonano sprawdzające pomiary rezystancji w różnych temperaturach. Które czujniki są uszkodzone?

Temperatura
°C Rezystancja sprawdzanego rodzaju czujnika temperatury
Pt100
Ω Pt1000
Ω Ni100
Ω
-20 84,22 921,60 100,00
0 92,16 1000,00 114,21
60 101,24 1232,40 123,50

A. Pt100 i Ni100

B. Pt100 i Pt1000 i Ni 100

C. Pt100 i Pt1000

D. Pt1000 i Ni100

ELM.04Pytanie 57

Eksploatacja układów automaty…

Kategorie: Pomiary elektryczne i wielkości procesowych Regulacja i automatyka

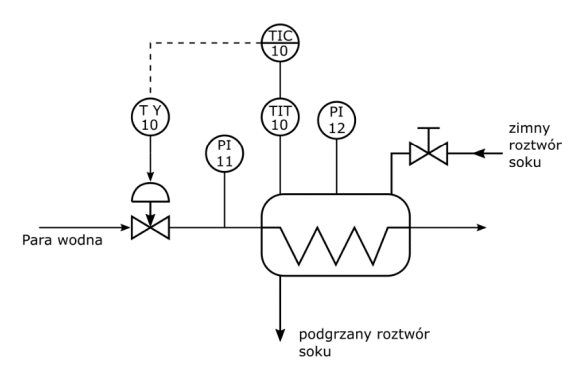

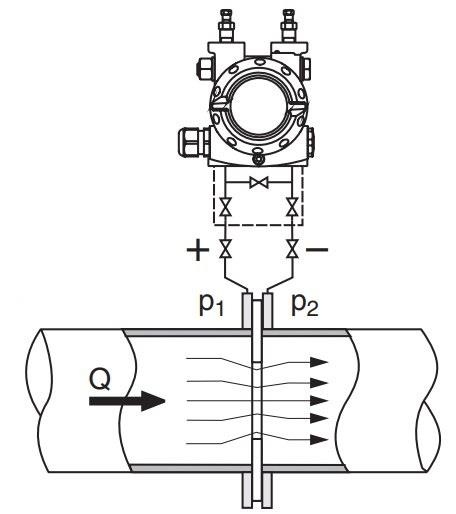

Która wielkość procesowa jest regulowana w układzie przedstawionym na rysunku?

A. Strumień objętości.

B. Lepkość względna.

C. Temperatura.

D. Ciśnienie.

ELM.04Pytanie 58

Eksploatacja układów automaty…

Kategorie: Układy sterowania Pomiary elektryczne i wielkości procesowych Konserwacja i naprawa

W jakiej kolejności należy wykonać wymienione w tabeli działania naprawcze mające na celu usunięcie usterek w systemie sterowania, w którym użyto sterownika PLC?

Nr
czynności Czynność w działaniu naprawczym
1 Identyfikacja na podstawie pomiarów, wadliwych połączeń elementów I/O ze sterownikiem
2 Przygotowanie przewodów elektrycznych i wykonanie połączeń elementów I/O ze sterownikiem.
3 Usunięcie uszkodzonych połączeń między elementami I/O a sterownikiem.
4 Sprawdzenie poprawności wykonania nowych połączeń elementów I/O ze sterownikiem.
5 Pomiar rezystancji połączeń elektrycznych elementów I/O ze sterownikiem.

A. 1-2-3-4-5

B. 3-1-5-2-4

C. 5-1-3-2-4

D. 4-5-3-2-1

ELM.04Pytanie 59

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Zasilanie i bezpieczeństwo Konserwacja i naprawa

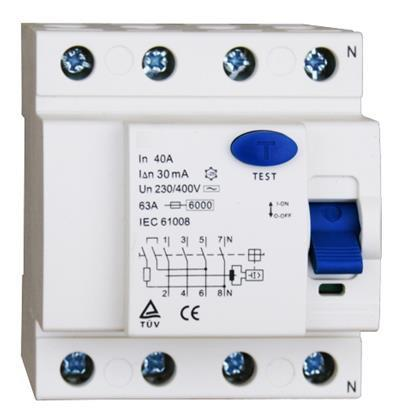

Na podstawie przedstawionych w tabeli wyników pomiarów parametrów wyłączników różnicowoprądowych wskaż, które z wyłączników mogą być dalej eksploatowane w instalacji automatyki.

Lp. Typ urządzenia różnicowoprądowego Test IDn
mA Iw
mA tw
ms tz
ms
1. P 304 80-500-S T 500 315 252 500
2. P 304 25-100-AC N 100 68 45 200
3. P 304 25-30-AC T 30 33 26 200
4. P 312 B-20-30-AC T 30 11 47 200
5. P 312 B-20-30-AC T 30 22 25 200
6. P 312 B-20-30-AC T 30 22 215 200
IDn – prąd różnicowy urządzenia różnicowoprądowego, mA Iw – zmierzony prąd różnicowy zadziałania, mA
tw– zmierzony czas zadziałania, ms

A. 1, 4 i 5

B. 3, 5 i 6

C. 1, 2 i 3

D. 2, 3 i 6

ELM.04Pytanie 60

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

Który z wymienionych czujników pomiarowych zaliczany jest do generacyjnych czujników pomiaru temperatury?

A. Czujnik PT100

B. Czujnik J

C. Czujnik Ni1000

D. Czujnik CTR

ELM.04Pytanie 61

Eksploatacja układów automaty…

Kategorie: Pomiary elektryczne i wielkości procesowych Konserwacja i naprawa

Do czynności kontrolnych obejmujących oględziny instalacji automatyki nie należy

A. sprawdzenie mocowania aparatury pomiarowej.

B. sprawdzenie prawidłowego usytuowania elementów wykonawczych.

C. kontrola dostępności do wyłączników awaryjnych.

D. pomiar wielkości procesowych.

ELM.04Pytanie 62

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

Do pomiaru prędkości obrotowej metalowej tarczy przedstawionej na rysunku zastosowano czujnik

A. indukcyjny.

B. stroboskopowy.

C. rezystancyjny.

D. ultradźwiękowy.

ELM.04Pytanie 63

Eksploatacja układów automaty…

Kategorie: Układy sterowania Regulacja i automatyka

W celu ustalenia nastaw regulatora PID metodą Zieglera-Nicholsa, wykonano serię doświadczeń na podstawie których wyznaczono wartości wzmocnienia krytycznego Kₖᵣ = 3,5 oraz okresu oscylacji Tₒₛc = 1,2 ms. Na podstawie tabeli określ, które człony pracującego w układzie regulatora należy skorygować, jeżeli jego obecne nastawy parametrów wynoszą: KP=2,1, TI=0,2 ms, TD=1,4 ms?

Rodzaj regulatora Człon
proporcjonalny Człon
całkujący Człon
różniczkujący
parametr KP parametr TI parametr TD
PID 0,60•Kₖᵣ 0,50•Tₒₛc 0,12•Tₒₛc

A. Proporcjonalnego i całkującego.

B. Tylko różniczkującego.

C. Całkującego i różniczkującego.

D. Tylko proporcjonalnego.

ELM.04Pytanie 64

Eksploatacja układów automaty…

Kategorie: Pomiary elektryczne i wielkości procesowych

Która wielkość procesowa jest regulowana w układzie przedstawionym na rysunku?

A. Lepkość względna.

B. Ciśnienie.

C. Strumień objętości.

D. Temperatura.

ELM.04Pytanie 65

Eksploatacja układów automaty…

Kategorie: Układy sterowania Pneumatyka i hydraulika Konserwacja i naprawa

Na rysunku przedstawiono poprawny schemat układu pneumatycznego. Przeprowadzono badanie działania zmontowanego układu i zauważono, że po wciśnięciu przycisku S2 tłoczysko siłownika A1 wysuwa się, a wciśnięcie przycisku S1 przy wysuniętym tłoczysku siłownika A1 powoduje jego wsunięcie. Prawdopodobną przyczyną złego działania układu jest

A. odwrotne podłączenie zaworów sterowanych ręcznie z zaworem 1V1

B. uszkodzone tłoczysko siłownika A1

C. zbyt niskie ciśnienie ustawione na zespole OZ1

D. zbyt wysokie ciśnienie ustawione na zespole OZ1

ELM.04Pytanie 66

Eksploatacja układów automaty…

Kategorie: Układy sterowania Napędy i silniki Zasilanie i bezpieczeństwo

Do którego z przedstawionych na rysunku elementów przemiennika częstotliwości należy podłączyć zewnętrzne przyciski sterownicze umożliwiające oddziaływanie na pracę silnika zasilanego z przemiennika?

L.p. Nazwa Opis
1 Panel sterowania Szczegółowe informacje w rozdziale „Programowanie z użyciem panelu sterowania".
2 Osłona Chroni wewnętrzne elementy przemiennika.
3 Wskaźnik zasilania Wskaźnik zasilania.
4 Przysłona Chroni wewnętrzne elementy przemiennika.
5 Tabliczka znamionowa Szczegółowe informacje w rozdziale 2.4.
6 Złącze panelu sterowania Złącza do podłączania panelu sterowania.
Złącze „6" służy podłączenia panelu oddalonego..
7
8 Terminal obwodów mocy Szczegółowe informacje w rozdziale „Instalacja elektryczna".
9 Terminal obwodów sterowania Szczegółowe informacje w rozdziale „Instalacja elektryczna".
10 Oznaczenie produktu Szczegółowe informacje w rozdziale „Parametry techniczne".

A. Terminala obwodu mocy (8).

B. Złącza panelu sterowania (6).

C. Złącza panelu sterowania (7).

D. Terminala obwodów sterowania (9).

ELM.04Pytanie 67

Eksploatacja układów automaty…

Kategorie: Zasilanie i bezpieczeństwo Konserwacja i naprawa

Wymianę uszkodzonego aparatu do kontroli obecności faz w układzie zasilającym, przedstawionym na rysunku, należy przeprowadzić przy użyciu

A. kluczy oczkowych.

B. kluczy imbusowych.

C. szczypiec bocznych.

D. wkrętaków płaskich.

ELM.04Pytanie 68

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

Przetwornik pomiarowy C/A 10-bitowy o sygnale wyjściowym z zakresu 0÷20 mA posiada dla pełnej skali tego sygnału rozdzielczość bezwzględną równą

A. 2,44 μV

B. 12,8 μV

C. 4,88 μA

D. 19,5 μA

ELM.04Pytanie 69

Eksploatacja układów automaty…

Kategorie: Układy sterowania Regulacja i automatyka

Którą z wymienionych korekt należy wprowadzić w układzie, aby sygnalizator H1 migał z częstotliwością 0,5 Hz i wypełnieniem 50%?

A. Ustawienie czasu 0,5 sekundy na obu przekaźnikach -K2 i -K3.

B. Ustawienie czasu 2 sekundy na obu przekaźnikach -K2 i -K3.

C. Zmiana ustawień czasu z 1 na 3 sekundy na przekaźniku czasowym -K3.

D. Zmiana ustawień czasu z 2 na 1 sekundę na przekaźniku czasowym -K2.

ELM.04Pytanie 70

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pneumatyka i hydraulika

W układzie elektrohydraulicznego sterowania przedstawionym na rysunku zapaliła się lampka kontrolna H1. Na tej podstawie można wnioskować, że

A. nie działa prawidłowo zawór zwrotny w filtrze spływowym.

B. ciśnienie cieczy hydraulicznej wzrosło powyżej ustalonej granicy.

C. ciśnienie cieczy hydraulicznej spadło poniżej ustalonej granicy.

D. został przekroczony poziom zanieczyszczenia wkładu filtrującego.

ELM.04Pytanie 71

Eksploatacja układów automaty…

Kategorie: Układy sterowania Regulacja i automatyka

Która z wymienionych korekt wprowadzonych do programu przedstawionego na rysunku zagwarantuje dłuższy czas trwania stanu logicznej 1 na wyjściu Q0.1?

A. Zmniejszenie wartości PT odliczanego czasu przez instrukcję T1

B. Zmniejszenie wartości PT odliczanego czasu przez instrukcję T2

C. Zwiększenie wartości PT odliczanego czasu przez instrukcję T2

D. Zwiększenie wartości PT odliczanego czasu przez instrukcję T1

ELM.04Pytanie 72

Eksploatacja układów automaty…

Kategorie: Napędy i silniki Konserwacja i naprawa

Dla których napędów silosów w kolumnie Ocena stanu technicznego należy wpisać ocenę A, odpowiadającą dobremu stanowi technicznemu?

A. Tylko Silo1-M01 – 22kW

B. Tylko Silo2-M02 – 22kW

C. Wszystkim trzem napędom silosów

D. Silo1-M01 – 22kW oraz Silo2-M02 – 22kW

ELM.04Pytanie 73

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Układy sterowania

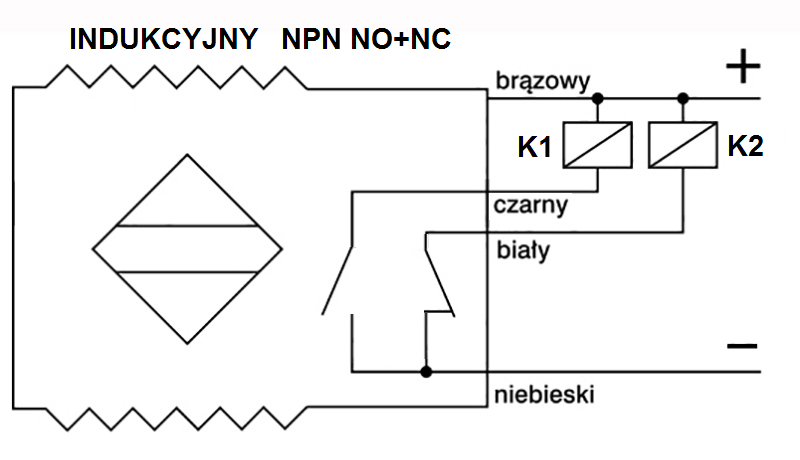

Sterownik PLC posiada wejścia cyfrowe aktywowane stanem wysokim. Które kolory przewodów czujnika zbliżeniowego indukcyjnego należy przygotować, aby wykrycie przez ten czujnik elementu metalowego skutkowało podaniem stanu wysokiego na wejście cyfrowe sterownika PLC?

A. Czarny, brązowy i niebieski.

B. Biały, brązowy, czarny.

C. Brązowy, niebieski i biały.

D. Niebieski, biały i czarny.

ELM.04Pytanie 74

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pneumatyka i hydraulika Pomiary elektryczne i wielkości procesowych

Która z podanych metod pomiarowych umożliwia pomiar prędkości przepływu cieczy w rurociągu bez powodowania spadku ciśnienia?

A. Ultradźwiękowa.

B. Spiętrzająca.

C. Zwiężkowa.

D. Anemometryczna.

ELM.04Pytanie 75

Eksploatacja układów automaty…

Kategorie: Konserwacja i naprawa

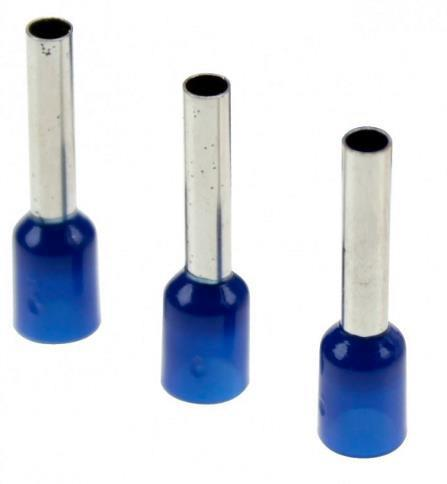

Którego narzędzia należy użyć w celu zaciśnięcia końcówek tulejkowych przedstawionych na rysunku?

A. Szczypiec okrągłych.

B. Praski ręcznej.

C. Szczypiec bocznych.

D. Klucza płaskiego.

ELM.04Pytanie 76

Eksploatacja układów automaty…

Kategorie: Pneumatyka i hydraulika Konserwacja i naprawa

Oględziny instalacji hydraulicznej obejmują

A. wymianę rozdzielacza.

B. wymianę filtra oleju w układzie.

C. sprawdzenie stanu przewodów.

D. pomiar natężenia prądu obciążenia pompy.

ELM.04Pytanie 77

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Układy sterowania

Na schemacie został przedstawiony sposób komunikacji komputera w systemie połączenia

A. przewodowego z przetwornikiem prędkości obrotowej.

B. bezprzewodowego z przetwornikiem wilgotności.

C. przewodowego z przetwornikiem żyroskopowym.

D. bezprzewodowego z przetwornikiem położenia kątowego.

ELM.04Pytanie 78

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Konserwacja i naprawa

Wykonano okresową kontrolę stanu technicznego dwóch optycznych czujników zbliżeniowych, których wyniki pomiarów zanotowano w tabeli. Na podstawie wyników można stwierdzić, że stan techniczny

Kod czujnika Parametry katalogowe Zmierzone wartości odległości
(odległość przy której następuje zmiana stanu wyjścia czujnika)
mm
Strefa zadziałania
mm Histereza
w zakresie
% z 1 na 0
przy oddalaniu
od próbki pomiarowej z 0 na 1
przy zbliżaniu
do próbki pomiarowej
B1-14A1 60 ±10% 66 52
B2-14A1 90 ±10% 96 88

A. czujnika B1-14A1 wyklucza jego ponowny montaż w układzie.

B. obu czujników jest prawidłowy.

C. obu czujników wyklucza ich ponowny montaż w układzie.

D. czujnika B2-14A1 wyklucza jego ponowny montaż w układzie.

ELM.04Pytanie 79

Eksploatacja układów automaty…

Kategorie: Napędy i silniki Zasilanie i bezpieczeństwo

Jaką funkcję w siłownikach elektrycznych pełnią wyłączniki krańcowe?

A. Przyspieszają obroty silnika w zakresie roboczym siłownika.

B. Zapewniają płynną regulację prędkości silnika.

C. Zabezpieczają silnik siłownika przed przeciążeniem i uszkodzeniem.

D. Przeciwdziałają powstaniu przepięć podczas załączania silnika siłownika.

ELM.04Pytanie 80

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Konserwacja i naprawa

Wykonano okresową kontrolę stanu technicznego dwóch optycznych czujników zbliżeniowych, których wyniki pomiarów zanotowano w tabeli. Na podstawie wyników można stwierdzić, że stan techniczny

Kod czujnika Parametry katalogowe Zmierzone wartości odległości
(odległość przy której następuje zmiana stanu na wyjściu czujnika)
Strefa zadziałania Histereza w zakresie z 1 na 0
przy oddalaniu
od próbki pomiarowej z 0 na 1
przy zbliżaniu
do próbki pomiarowej
B1-14A1 60 mm ±10 % 66 mm 52 mm
B2-14A1 80 mm ±10 % 87 mm 72 mm

A. obu czujników jest prawidłowy.

B. obu czujników wyklucza ich ponowny montaż w układzie.

C. tylko czujnika B2-14A1 wyklucza jego ponowny montaż w układzie.

D. tylko czujnika B1-14A1 wyklucza jego ponowny montaż w układzie.

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Filtrowanie pytań

W układzie sterowania przedstawionym na rysunku lampka H1 użyta do kontroli prawidłowości uruchomienia przekaźnika K2 nie zgasła, mimo że naciśnięto przycisk S1 oraz S3. Wskazywać to może na zły stan techniczny

W dokumentacji techniczno-ruchowej producent umieścił charakterystykę trwałości łączeniowej w funkcji prądu obciążenia przekaźnika czasowego. Ile wynosi liczba łączeń przekaźnika dla prądu łączeniowego równego 1 A?

Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać/wyłączać w odstępach 30 sekundowych cewkę elektrozaworu Y1. Jedną z możliwych przyczyn niewyłączenia się cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 może być uszkodzenie

Podczas wykonywania programu na sterowniku PLC zapaliła się dioda sygnalizująca błąd systemowy (System Fault). Na tej podstawie można z całą pewnością stwierdzić, że przyczyną jej zapalenia nie jest

W układzie, którego schemat pokazano na rysunku, sprawdzono testerem stany logiczne na wejściach i wyjściach bramek, wyniki podano w tabeli. Z podanych stanów wynika, że uszkodzona jest bramka logiczna

Sygnał Stan logiczny
X1 1
X2 0
X3 0
X4 1
A 1
B 0
C 0
Q 1

Który rysunek przedstawia przyrząd do pomiaru ciśnienia w układzie pneumatycznym?

Którą z wymienionych korekt należy wprowadzić w układzie, aby sygnalizator H1 sygnalizujący pracę układu migał z częstotliwością 0,5 Hz?

Miernik przedstawiony na rysunku służy do pomiaru parametrów w instalacji

Która wielkość procesowa jest regulowana w układzie przedstawionym na rysunku?

Który z wymienionych czujników pomiarowych zaliczany jest do generacyjnych czujników pomiaru temperatury?

Do czynności kontrolnych obejmujących oględziny instalacji automatyki nie należy

Do pomiaru prędkości obrotowej metalowej tarczy przedstawionej na rysunku zastosowano czujnik

Która wielkość procesowa jest regulowana w układzie przedstawionym na rysunku?

Wymianę uszkodzonego aparatu do kontroli obecności faz w układzie zasilającym, przedstawionym na rysunku, należy przeprowadzić przy użyciu

Przetwornik pomiarowy C/A 10-bitowy o sygnale wyjściowym z zakresu 0÷20 mA posiada dla pełnej skali tego sygnału rozdzielczość bezwzględną równą

Którą z wymienionych korekt należy wprowadzić w układzie, aby sygnalizator H1 migał z częstotliwością 0,5 Hz i wypełnieniem 50%?

W układzie elektrohydraulicznego sterowania przedstawionym na rysunku zapaliła się lampka kontrolna H1. Na tej podstawie można wnioskować, że

Która z wymienionych korekt wprowadzonych do programu przedstawionego na rysunku zagwarantuje dłuższy czas trwania stanu logicznej 1 na wyjściu Q0.1?

Dla których napędów silosów w kolumnie Ocena stanu technicznego należy wpisać ocenę A, odpowiadającą dobremu stanowi technicznemu?

Sterownik PLC posiada wejścia cyfrowe aktywowane stanem wysokim. Które kolory przewodów czujnika zbliżeniowego indukcyjnego należy przygotować, aby wykrycie przez ten czujnik elementu metalowego skutkowało podaniem stanu wysokiego na wejście cyfrowe sterownika PLC?

Która z podanych metod pomiarowych umożliwia pomiar prędkości przepływu cieczy w rurociągu bez powodowania spadku ciśnienia?

Którego narzędzia należy użyć w celu zaciśnięcia końcówek tulejkowych przedstawionych na rysunku?

Oględziny instalacji hydraulicznej obejmują

Na schemacie został przedstawiony sposób komunikacji komputera w systemie połączenia

Jaką funkcję w siłownikach elektrycznych pełnią wyłączniki krańcowe?

Wymagane logowanie

Symbol czujnika w instalacji	Wartości prądu wyjściowego przetwornika dla wartości sygnału wejściowego z zakresu 0÷100 Ω
Symbol czujnika w instalacji	0 Ω	100 Ω
B1	1,2 mA	18,9 mA
B2	4,1 mA	19,9 mA
B3	0,9 mA	20,0 mA
B4	2,1 mA	16,0 mA

Dane znamionowe prądnicy tachometrycznej PZTK 51-18
kU = 12,5 V/1000 obr/min
Rₒbw ₘᵢₙ = 5 kΩ
nₘₐₓ = 8000 obr/min

Protokół pomiarów kontrolnych poziomu hałasu do oceny stanu technicznego napędów w silosach
Oznaczenia napędów w silosach	Poziom hałasu LWA dB			Ocena stanu technicznego
Oznaczenia napędów w silosach	podczas pierwszego uruchomienia napędów	przy pustych silosach	przy pełnych silosach	Ocena stanu technicznego
Sil01-M01 – 22 kW	91	93	94
Sil02-M02 – 22 kW	90	92	93
Sil03-M03 – 37 kW	93	94	94

Dane znamionowe
Napięcie zasilające	230 V, 50 Hz
Maksymalny prąd obciążenia	55 A
Napięcie wyjściowe	12 V
Prąd w stanie jałowym	105 mA
Straty mocy w rdzeniu	43 W
Temperatura otoczenia	35 °C
Wymiary	180/70/98 mm
Masa	8,2 kg

Nazwa parametru	Wartości parametrów
Zakres	0 ÷ 100 % RH
Rozdzielczość	0,1 % RH
Dokładność (± 1 cyfra)	10 ÷ 90 % RH ±2 % poza tym zakresem ±4 %
Czas reakcji czujnika RH t₉₀	< 10 s
Histereza	< 1 % RH
Dryft długoterminowy	0,5 % RH / rok
Parametry przekaźników	2A/250VAC/30VDC
Klasa izolacji	wg PN-83/T-06500
Zakłócenia radioelektryczne	poziom N
Zasilanie	zasilacz 12 V / 100 mA
Masa	180 g
Wymiary (mm)	L=149, W=82, H=22

Rodzaj materiału	Strefa działania mm
Stal	0 ÷ 16
Chromomolibdelina	0 ÷ 15
Mosiądz	0 ÷ 9
Miedź	0 ÷ 6
Aluminium	0 ÷ 8

Temperatura °C	Rezystancja sprawdzanego rodzaju czujnika temperatury
Temperatura °C	Pt100 Ω	Pt1000 Ω	Ni100 Ω
-20	84,22	921,60	100,00
0	92,16	1000,00	114,21
60	101,24	1232,40	123,50

Nr czynności	Czynność w działaniu naprawczym
1	Identyfikacja na podstawie pomiarów, wadliwych połączeń elementów I/O ze sterownikiem
2	Przygotowanie przewodów elektrycznych i wykonanie połączeń elementów I/O ze sterownikiem.
3	Usunięcie uszkodzonych połączeń między elementami I/O a sterownikiem.
4	Sprawdzenie poprawności wykonania nowych połączeń elementów I/O ze sterownikiem.
5	Pomiar rezystancji połączeń elektrycznych elementów I/O ze sterownikiem.

Lp.	Typ urządzenia różnicowoprądowego	Test	IDn mA	Iw mA	tw ms	tz ms
1.	P 304 80-500-S	T	500	315	252	500
2.	P 304 25-100-AC	N	100	68	45	200
3.	P 304 25-30-AC	T	30	33	26	200
4.	P 312 B-20-30-AC	T	30	11	47	200
5.	P 312 B-20-30-AC	T	30	22	25	200
6.	P 312 B-20-30-AC	T	30	22	215	200
IDn – prąd różnicowy urządzenia różnicowoprądowego, mA Iw – zmierzony prąd różnicowy zadziałania, mA tw– zmierzony czas zadziałania, ms

Rodzaj regulatora	Człon proporcjonalny	Człon całkujący	Człon różniczkujący
Rodzaj regulatora	parametr KP	parametr TI	parametr TD
PID	0,60•Kₖᵣ	0,50•Tₒₛc	0,12•Tₒₛc

L.p.	Nazwa	Opis
1	Panel sterowania	Szczegółowe informacje w rozdziale „Programowanie z użyciem panelu sterowania".
2	Osłona	Chroni wewnętrzne elementy przemiennika.
3	Wskaźnik zasilania	Wskaźnik zasilania.
4	Przysłona	Chroni wewnętrzne elementy przemiennika.
5	Tabliczka znamionowa	Szczegółowe informacje w rozdziale 2.4.
6	Złącze panelu sterowania	Złącza do podłączania panelu sterowania. Złącze „6" służy podłączenia panelu oddalonego..
7	Złącze panelu sterowania
8	Terminal obwodów mocy	Szczegółowe informacje w rozdziale „Instalacja elektryczna".
9	Terminal obwodów sterowania	Szczegółowe informacje w rozdziale „Instalacja elektryczna".
10	Oznaczenie produktu	Szczegółowe informacje w rozdziale „Parametry techniczne".

Kod czujnika	Parametry katalogowe		Zmierzone wartości odległości (odległość przy której następuje zmiana stanu wyjścia czujnika) mm
Kod czujnika	Strefa zadziałania mm	Histereza w zakresie %	z 1 na 0 przy oddalaniu od próbki pomiarowej	z 0 na 1 przy zbliżaniu do próbki pomiarowej
B1-14A1	60	±10%	66	52
B2-14A1	90	±10%	96	88

Kod czujnika	Parametry katalogowe		Zmierzone wartości odległości (odległość przy której następuje zmiana stanu na wyjściu czujnika)
Kod czujnika	Strefa zadziałania	Histereza w zakresie	z 1 na 0 przy oddalaniu od próbki pomiarowej	z 0 na 1 przy zbliżaniu do próbki pomiarowej
B1-14A1	60 mm	±10 %	66 mm	52 mm
B2-14A1	80 mm	±10 %	87 mm	72 mm

Lista pytań egzaminacyjnych

Filtrowanie pytań

W układzie sterowania przedstawionym na rysunku lampka H1 użyta do kontroli prawidłowości uruchomienia przekaźnika K2 nie zgasła, mimo że naciśnięto przycisk S1 oraz S3. Wskazywać to może na zły stan techniczny

W dokumentacji techniczno-ruchowej producent umieścił charakterystykę trwałości łączeniowej w funkcji prądu obciążenia przekaźnika czasowego. Ile wynosi liczba łączeń przekaźnika dla prądu łączeniowego równego 1 A?

Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać/wyłączać w odstępach 30 sekundowych cewkę elektrozaworu Y1. Jedną z możliwych przyczyn niewyłączenia się cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 może być uszkodzenie

Podczas wykonywania programu na sterowniku PLC zapaliła się dioda sygnalizująca błąd systemowy (System Fault). Na tej podstawie można z całą pewnością stwierdzić, że przyczyną jej zapalenia nie jest

W układzie, którego schemat pokazano na rysunku, sprawdzono testerem stany logiczne na wejściach i wyjściach bramek, wyniki podano w tabeli. Z podanych stanów wynika, że uszkodzona jest bramka logiczna SygnałStan logicznyX11X20X30X41A1B0C0Q1

Którego z wymienionych urządzeń dotyczą dane znamionowe przedstawione w tabeli? Dane znamionoweNapięcie zasilające230 V, 50 HzMaksymalny prąd obciążenia55 ANapięcie wyjściowe12 VPrąd w stanie jałowym105 mAStraty mocy w rdzeniu43 WTemperatura otoczenia35 °CWymiary180/70/98 mmMasa8,2 kg

Który rysunek przedstawia przyrząd do pomiaru ciśnienia w układzie pneumatycznym?

Którą z wymienionych korekt należy wprowadzić w układzie, aby sygnalizator H1 sygnalizujący pracę układu migał z częstotliwością 0,5 Hz?

Miernik przedstawiony na rysunku służy do pomiaru parametrów w instalacji

Dla trzech czujników PT100, PT1000 i Ni100 wykonano sprawdzające pomiary rezystancji w różnych temperaturach. Które czujniki są uszkodzone? Temperatura°CRezystancja sprawdzanego rodzaju czujnika temperaturyPt100ΩPt1000ΩNi100Ω-2084,22921,60100,00092,161000,00114,2160101,241232,40123,50

Która wielkość procesowa jest regulowana w układzie przedstawionym na rysunku?

Który z wymienionych czujników pomiarowych zaliczany jest do generacyjnych czujników pomiaru temperatury?

Do czynności kontrolnych obejmujących oględziny instalacji automatyki nie należy

Do pomiaru prędkości obrotowej metalowej tarczy przedstawionej na rysunku zastosowano czujnik

Która wielkość procesowa jest regulowana w układzie przedstawionym na rysunku?

Wymianę uszkodzonego aparatu do kontroli obecności faz w układzie zasilającym, przedstawionym na rysunku, należy przeprowadzić przy użyciu

Przetwornik pomiarowy C/A 10-bitowy o sygnale wyjściowym z zakresu 0÷20 mA posiada dla pełnej skali tego sygnału rozdzielczość bezwzględną równą

Którą z wymienionych korekt należy wprowadzić w układzie, aby sygnalizator H1 migał z częstotliwością 0,5 Hz i wypełnieniem 50%?

W układzie elektrohydraulicznego sterowania przedstawionym na rysunku zapaliła się lampka kontrolna H1. Na tej podstawie można wnioskować, że

Która z wymienionych korekt wprowadzonych do programu przedstawionego na rysunku zagwarantuje dłuższy czas trwania stanu logicznej 1 na wyjściu Q0.1?

Dla których napędów silosów w kolumnie Ocena stanu technicznego należy wpisać ocenę A, odpowiadającą dobremu stanowi technicznemu?

Sterownik PLC posiada wejścia cyfrowe aktywowane stanem wysokim. Które kolory przewodów czujnika zbliżeniowego indukcyjnego należy przygotować, aby wykrycie przez ten czujnik elementu metalowego skutkowało podaniem stanu wysokiego na wejście cyfrowe sterownika PLC?

Która z podanych metod pomiarowych umożliwia pomiar prędkości przepływu cieczy w rurociągu bez powodowania spadku ciśnienia?

Którego narzędzia należy użyć w celu zaciśnięcia końcówek tulejkowych przedstawionych na rysunku?

Oględziny instalacji hydraulicznej obejmują

Na schemacie został przedstawiony sposób komunikacji komputera w systemie połączenia

Jaką funkcję w siłownikach elektrycznych pełnią wyłączniki krańcowe?

W układzie, którego schemat pokazano na rysunku, sprawdzono testerem stany logiczne na wejściach i wyjściach bramek, wyniki podano w tabeli. Z podanych stanów wynika, że uszkodzona jest bramka logiczna

Sygnał Stan logiczny
X1 1
X2 0
X3 0
X4 1
A 1
B 0
C 0
Q 1
