Użytkowanie obrabiarek skrawa…
Jakie urządzenie należy zastosować do zmierzenia średnicy wałka O26±0,02?
A. suwmiarki z podziałką 0,05.
B. średnicówki mikrometrycznej.
C. mikrometru wysokościomierza.
D. mikrometru o zakresie pomiaru 25-50 mm/0,01.
Filtrowanie pytań
MEC.05 Pytanie 42
Użytkowanie obrabiarek skrawa…
Zakres tolerancji otworuϕ45,4+0,02-0,03 można zmierzyć mikrometrem z wewnętrznymi szczękami w podanym zakresie pomiarowym?
A. 5÷50 mm
B. 5÷25 mm
C. 5÷30 mm
D. 5÷40 mm
Użytkowanie obrabiarek skrawa…
Jakie narzędzia powinno się wykorzystać do zmierzenia bicia promieniowego wałka?
A. Przyrząd kłowy z czujnikiem zegarowym i podstawą
B. Przyrząd sinusowy z zegarem pomiarowym
C. Mikrometr z podstawą oraz zestaw wałeczków pomiarowych
D. Kątomierz wszechstronny oraz zestaw płytek wzorcowych
MEC.05 Pytanie 44
Użytkowanie obrabiarek skrawa…
Uzyskanie szóstego poziomu dokładności oraz chropowatości powierzchni wynoszącej Ra=0,32 μm dla otworu przelotowego o średnicy Ø10 jest możliwe poprzez
A. powiercanie
B. rozwiercanie
C. wytaczanie
D. frezowanie
MEC.05 Pytanie 45
Użytkowanie obrabiarek skrawa…

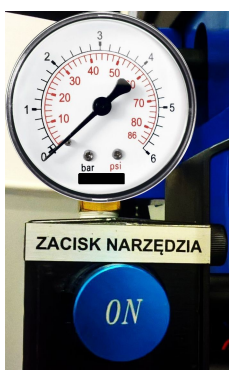

Przedstawiony na rysunku panel sterowania zaciskiem mocowania narzędzia we frezarce wyposażony jest w przyrząd pomiarowy umożliwiający bezpośrednią kontrolę
A. momentu dokręcenia śruby zacisku.
B. siły na szczękach zacisku.
C. wyważenia narzędzia z oprawką.
D. ciśnienia powietrza w układzie zacisku.
MEC.05 Pytanie 46
Użytkowanie obrabiarek skrawa…
Określ średnicę wiertła pod gwint metryczny M8 drobnozwojowy o skoku 1 mm. Skorzystaj z danychprzedstawionych w tabeli.
| Gwint metryczny (M) | Gwint drobnozwojowy (MF) | Gwint rurowy Whitworth'a (BSP) | |||
|---|---|---|---|---|---|
| Wymiar gwintu | Średnica wiertła [mm] | Wymiar gwintu | Średnica wiertła [mm] | Wymiar gwintu [″] | Średnica wiertła [mm] |
| M2 | 1,60 | M3x0,35 | 2,65 | G1/16 | 6,80 |
| M3 | 2,50 | M4x0,5 | 3,50 | G1/8 | 8,80 |
| M4 | 3,30 | M5x0,5 | 4,50 | G1/4 | 11,80 |
| M5 | 4,20 | M6x0,75 | 5,20 | G3/8 | 15,25 |
| M6 | 5,00 | M7x0,75 | 6,20 | G1/2 | 19,00 |
| M7 | 6,00 | M8x0,75 | 7,20 | G5/8 | 21,00 |
| M8 | 6,80 | M8x1 | 7,00 | G3/4 | 24,50 |
| M9 | 7,80 | M9x1 | 8,00 | G7/8 | 28,25 |
| M10 | 8,50 | M10x1 | 9,00 | G1 | 30,75 |
A. 6,80 mm
B. 14,00 mm
C. 7,20 mm
D. 7,00 mm
Użytkowanie obrabiarek skrawa…
Jakiego narzędzia należy użyć do pomiaru wnętrza tulei ϕ50+0,02-0,03?
A. Suwmiarki uniwersalnej
B. Głębokościomierza
C. Mikrometru talerzykowego
D. Średnicówki mikrometrycznej
Użytkowanie obrabiarek skrawa…
Zakres dokładności pomiarów odchyłek przy użyciu pasametru wynosi
A. 0,01-0,05 mm
B. 0,003-0,001 mm
C. 0,02-0,1 mm
D. 0,1-0,2 mm
MEC.05 Pytanie 49
Użytkowanie obrabiarek skrawa…
Wymiar mieszany "P" na przedstawionym rysunku należy zmierzyć
A. suwmiarką uniwersalną.
B. przymiarem kreskowym.
C. średnicówką mikrometryczną.
D. mikrometrem kabłąkowym.
Użytkowanie obrabiarek skrawa…
Jakie narzędzie najlepiej zastosować do szybkiej kontroli wymiarowej otworów ϕ50G7 w procesie produkcji masowej?
A. mikrometru do wymiarów wewnętrznych
B. współrzędnościowej maszyny pomiarowej
C. sprawdzianu dwugranicznego do otworów
D. suwmiarki o działce elementarnej 0,05 mm
Użytkowanie obrabiarek skrawa…
Przedstawiony symbol graficzny jest oznaczeniem tolerancji
A. bicia promieniowego.
B. walcowości.
C. symetrii.
D. współosiowości.
Użytkowanie obrabiarek skrawa…

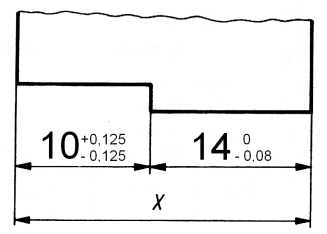

Ile wynoszą odchyłki graniczne wymiaru wynikowego X?
A. es=+0,125 ei=-0,045
B. es=+0,125 ei=-0,205
C. es=0 ei=-0,125
D. es=+0,045 ei=-0,125
Użytkowanie obrabiarek skrawa…
Do szybkiego weryfikowania odchyleń geometrycznych metodą porównania wymiarów zewnętrznych z precyzją 0,002 do 0,005 mm dla produktów w produkcji małoseryjnej na zasadzie dobry/niedobry służy
A. passametr
B. sprawdzian tłoczkowy
C. pirometr
D. mikrometr
MEC.05 Pytanie 54
Użytkowanie obrabiarek skrawa…
Który układ parametrów zapewni minimalną teoretyczną wartość chropowatości powierzchni Rzt w trakcie toczenia?
Wykorzystaj poniższą zależność:
Rzt = f2 / 8r
gdzie:
Rzt – teoretyczna wartość chropowatości powierzchni,
f – posuw,
r – promień ostrza noża.
A. r = 0,4 mm, f = 0,1 mm/obr
B. r = 0,6 mm, f = 0,1 mm/obr
C. r = 0,6 mm, f = 0,2 mm/obr
D. r = 0,4 mm, f = 0,2 mm/obr
MEC.05 Pytanie 55
Użytkowanie obrabiarek skrawa…
Maszyna, która dzięki wytaczadłom umożliwia tworzenie otworów o wysokiej precyzji (do piątej klasy dokładności i o niskiej chropowatości powierzchni, Ra ≤ 0,08 mm), to
A. wytaczarko-frezarka
B. wiertarka promieniowa
C. szlifierka do otworów
D. tokarka produkcyjna
Użytkowanie obrabiarek skrawa…
Liniał krawędziowy wykorzystywany jest przy weryfikacji
A. płaskości powierzchni.
B. bicia czołowego.
C. prostopadłości powierzchni.
D. równoległości płaszczyzn.
Użytkowanie obrabiarek skrawa…
Która z podanych obrabiarek skrawających posiada system pomiarowy?
A. Frezarka obwiedniowa
B. Wiertarka kadłubowa
C. Tokarka CNC
D. Dłutownica Maaga
MEC.05 Pytanie 58
Użytkowanie obrabiarek skrawa…
Korzystając z danych w tabeli, dobierz stos płytek wzorcowych do kontroli wymiaru 14,86 mm
| Tabela płytek wzorcowych długości wg DIN 861/2 | |
|---|---|
| Szereg | Wymiar płytki |
| 0,005 | 1,005 |
| 0,01 | 1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09; 1,10; 1,11; 1,12; 1,13; 1,14; 1,15; 1,16; 1,17; 1,18; 1,19 |
| 0,1 | 1,20; 1,30; 1,40; 1,50; 1,60; 1,70; 1,80; 1,90 |
| 1 | 2; 3; 4; 5; 6; 7; 8; 9 |
| 10 | 10; 20; 30; 40; 50; 60; 70; 80; 90; 100 |
A. 10 + 2 + 1,8 + 1,06
B. 10 + 2 + 0,8 + 1,16
C. 10 + 3 + 0,7 + 1,16
D. 10 + 3 + 1,8 + 1,07
Użytkowanie obrabiarek skrawa…
Jakie narzędzie powinno być użyte do pomiaru bicia wrzeciona w tokarkach?
A. suwmiarka uniwersalna
B. czujnik zegarowy
C. macki zewnętrzne
D. średnicówka mikrometryczna
Użytkowanie obrabiarek skrawa…
Które urządzenie obróbcze zapewnia wysoką precyzję wymiarów, kształtów oraz niską chropowatość powierzchni obrabianych elementów?
A. Szlifierka do wałków
B. Tokarka uniwersalna
C. Wiertarka słupowa
D. Strugarka wzdłużna
MEC.05 Pytanie 61
Użytkowanie obrabiarek skrawa…
Na rysunku technicznym elementu klasy tuleja przedstawiono znak chropowatości o wartości Ra = 0,16 µm. Taka chropowatość może być uzyskana poprzez
A. docieranie
B. rozwiercanie
C. struganie
D. toczenie
MEC.05 Pytanie 62
Użytkowanie obrabiarek skrawa…
Aby uzyskać na obrabianej powierzchni chropowatość Ra równą 0,16 µm, obróbkę należy wykonać przy użyciu
A. szlifierki
B. dłutownicy
C. strugarki
D. frezarki
Użytkowanie obrabiarek skrawa…

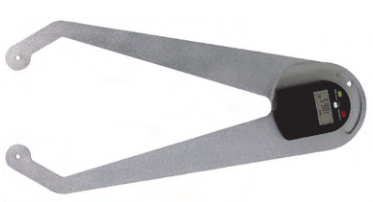

Macki pomiarowe przedstawione na rysunku służą do wykonania pomiaru
A. płaskości powierzchni.
B. grubości ścianki rury.
C. chropowatości powierzchni.
D. twardości materiału.
Użytkowanie obrabiarek skrawa…
Do urządzeń pomiarowych, które umożliwiają bezpośrednie wykonanie pomiaru, nie zaliczają się
A. pasametr, płytki wzorcowe, poziomica
B. średnicówka mikrometryczna, suwmiarka modułowa, mikrometr talerzykowy
C. przymiar kreskowy, suwmiarka uniwersalna, mikrometr
D. mikrometr, głębokościomierz, suwmiarka traserska
Użytkowanie obrabiarek skrawa…
Jak dokonuje się pomiaru skoku i zarysu gwintu po obróbce elementów w formie śruby?
A. wzorcem zarysu gwintu
B. liniałem sinusowym
C. suwmiarką uniwersalną
D. kątomierzem uniwersalnym
Użytkowanie obrabiarek skrawa…
Który instrument jest wykorzystywany do określenia grubości zębów kół zębatych na średnicy podziałowej?
A. Suwmiarka modułowa
B. Passametr (transametr)
C. Mikrometr wewnętrzny
D. Średnicówka mikrometryczna
MEC.05 Pytanie 67
Użytkowanie obrabiarek skrawa…
Bezpośrednim wskaźnikiem zużycia ostrza narzędzia tokarskiego jest
A. pojawianie się zadziorów na obrabianej powierzchni
B. nieodpowiednie warunki łamania oraz odprowadzania wiórów
C. głębokość utworzonego żłobka na powierzchni natarcia
D. niska jakość obrobionej powierzchni
Użytkowanie obrabiarek skrawa…
Aby sprawdzić wykonanie wymiaru ϕ40H7, jakiego narzędzia należy użyć?
A. suwmiarki klasycznej
B. sprawdzianu tłoczkowego dwugranicznego
C. czujnika zegarowego
D. sprawdzianu szczękowego regulowanego
Użytkowanie obrabiarek skrawa…
Do testów zaliczają się:
A. głębokościomierz, liniał krawędziowy, suwmiarka modułowa
B. kątownik, liniał krawędziowy, rysik
C. promieniomierz, płytki wzorcowe, kątownik
D. przymiar kreskowy, suwmiarka, mikrometr
MEC.05 Pytanie 70
Użytkowanie obrabiarek skrawa…
Na rysunku przedstawiono pomiar
A. przesunięcia punktu zerowego przedmiotu.
B. chropowatości płytki skrawającej.
C. bezdotykowy wartości korekcyjnej narzędzia.
D. temperatury płytki skrawającej.
Użytkowanie obrabiarek skrawa…
Jakim sprawdzianem przeprowadza się ostateczne weryfikacje dokładności otworu φ20H7?
A. szczękowego rolkowego
B. tłoczkowego dwugranicznego
C. pierścieniowego jednogranicznego
D. szczękowego nastawnego
MEC.05 Pytanie 72
Użytkowanie obrabiarek skrawa…
Podczas toczenia zewnętrznej powierzchni walca o średnicy 30 mm i długości 200 mm, wałek był zamocowany jedynie w uchwycie trójszczękowym samocentrującym. W trakcie serii próbnej wyprodukowane wałki miały zbyt duże odchyłki kształtu. W tej sytuacji następne wałki powinny być toczone
A. z większym posuwem
B. ze stałą prędkością skrawania
C. z podparciem kłem
D. z zamocowaniem na tarczy tokarskiej
Użytkowanie obrabiarek skrawa…
Która z poniższych metod nie wchodzi w skład bezpośredniej oceny stanu ostrza?
A. Optyczna
B. Elektrooporowa
C. Dotykowa
D. Akustyczna
