Użytkowanie obrabiarek skrawa…
Na rysunku przedstawiono przyrząd pomiarowy służący do pomiaru
A. grubości ścianek rur.
B. szerokości zębów w kole zębatym.
C. średnic w wąskich rowkach.
D. 3 i 5 ostrzowych narzędzi skrawających.
Filtrowanie pytań
MEC.05 Pytanie 2
Użytkowanie obrabiarek skrawa…
W warunkach obróbczych najlepiej chropowatość frezowanej powierzchni ocenić przy użyciu
A. wzorców chropowatości
B. passametry
C. czujnika zegarowego
D. profilometru optycznego
Użytkowanie obrabiarek skrawa…
Największą korzyścią współrzędnościowej maszyny pomiarowej jest
A. krótki czas pomiaru prostych obiektów
B. precyzyjny pomiar części o złożonych kształtach, takich jak korpus
C. odporność na zanieczyszczenia mierzonych obiektów
D. zdolność do pomiaru elementów poruszających się
Użytkowanie obrabiarek skrawa…
Co nie jest przyrządem do pomiaru?
A. suwmiarka uniwersalna
B. mikrometr kabłąkowy zewnętrzny
C. pasametr z czujnikiem zegarowym
D. średnicówka mikrometryczna
Użytkowanie obrabiarek skrawa…
Jakie urządzenie wykorzystuje się do pomiaru średnicy wałka ø20+0,03?
A. Mikrometr zewnętrzny
B. Uniwersalną suwmiarkę
C. Suwmiarkowy wysokościomierz
D. Mikrometryczną średnicówkę
Użytkowanie obrabiarek skrawa…
Aby zmierzyć średnicę wałka Ø28±0,01, jaka metoda pomiarowa będzie odpowiednia?
A. średnicówka mikrometryczna (25 do 30/0,01)
B. mikrometr zewnętrzny (25 do 50/0,01)
C. suwmiarka uniwersalna (0 do 140/0,05)
D. suwmiarka uniwersalna (0 do 140/0,02)
Użytkowanie obrabiarek skrawa…
Jakie zastosowanie ma czujnik zegarowy?
A. powiększanie obrazu niewielkich obiektów
B. weryfikacja kształtu geometrycznego elementu
C. określanie chropowatości
D. mierzenie kąta
Użytkowanie obrabiarek skrawa…
Aby zmierzyć grubość zębów kół zębatych o zębach prostych i skośnych, należy zastosować
A. suwmiarki uniwersalnej
B. średnicówki mikrometrycznej
C. mikrometru talerzykowego
D. mikrometru o wymiennym kowadełku
Użytkowanie obrabiarek skrawa…
Pomiar wielkości przyporu zębów koła zębatego należy przeprowadzić
A. liniałem krawędziowym
B. przymiarem kreskowym
C. średnicówką mikrometryczną
D. mikrometrem talerzykowym
Użytkowanie obrabiarek skrawa…
Jakiego narzędzia można użyć do pomiaru z precyzją 0,01 mm?
A. przymiaru kreskowego
B. średnicówki mikrometrycznej
C. głębokościomierza suwmiarkowego
D. suwmiarki uniwersalnej
Użytkowanie obrabiarek skrawa…
Przedstawiony w tabelce symbol graficzny jest oznaczeniem tolerancji
| // | 0.030 | A |
A. równoległości.
B. nachylenia.
C. symetrii.
D. prostoliniowości.
Użytkowanie obrabiarek skrawa…
Jaki jest błąd względny pomiaru wykonanego suwmiarką, gdy błąd bezwzględny wynosi 0,1 mm, a zmierzona wartość to 2 mm?
A. 5%
B. 1%
C. 50%
D. 2%
Użytkowanie obrabiarek skrawa…
Urządzeniem stosowanym do oceny chropowatości powierzchni jest
A. profilometr optyczny
B. głowica goniometryczna
C. współrzędnościowa maszyna pomiarowa
D. czujnik optyczno-mechaniczny
Użytkowanie obrabiarek skrawa…
Jakie narzędzie powinno być użyte do określenia średnicy wałka Ø45+0,03?
A. Mikrometr zewnętrzny
B. Suwmiarka uniwersalna
C. Srednicówka mikrometryczna
D. Wysokościomierz suwmiarkowy
MEC.05 Pytanie 15
Użytkowanie obrabiarek skrawa…
Podczas obróbki zewnętrznej powierzchni wałka, jednym z symptomów zużycia ostrza narzędzia jest wzrost
A. średnicy wałka
B. wydajności obróbczej
C. dokładności realizacji
D. gładkości powierzchni po obróbce
Użytkowanie obrabiarek skrawa…
Średnicę podziałową gwintu zewnętrznego można określić przy pomocy
A. mikrometru talerzykowego
B. mikrometru i trzech wałeczków
C. suwmiarki modułowej z precyzerem
D. średnicówki mikrometrycznej z przedłużaczem
Użytkowanie obrabiarek skrawa…
Jak należy przeprowadzić pomiar średnicy podziałowej gwintu zewnętrznego?
A. mikrometrem talerzykowym
B. średnicówką mikrometryczną
C. suwmiarką uniwersalną
D. mikrometrem z wałeczkami pomiarowymi
Użytkowanie obrabiarek skrawa…
Czujnikiem używanym do pomiaru odchyleń wymiarów geometrycznych przy wykorzystaniu metody porównawczej jest
A. passametr
B. czujnik indukcyjny
C. mikrometr
D. średnicówka
MEC.05 Pytanie 19
Użytkowanie obrabiarek skrawa…
Przedstawiony na rysunku wymiar obróbkowy rowka należy zmierzyć
A. mikrometrem wewnętrznym.
B. głębokościomierzem mikrometrycznym.
C. mikrometrem kabłąkowym zewnętrznym.
D. średnicówką mikrometryczną.
Użytkowanie obrabiarek skrawa…

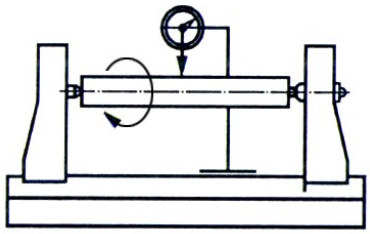

Rysunek przedstawia zastosowanie czujnika zegarowego podczas pomiaru
A. średnicy wałka.
B. kierunku chropowatości powierzchni wałka.
C. bicia promieniowego wałka.
D. wartości chropowatości powierzchni wałka.
Użytkowanie obrabiarek skrawa…
Suwmiarka uniwersalna z 50 kreskami na podziałce noniusza pozwala na dokonanie pomiaru z precyzją
A. 0,05 mm
B. 0,02 mm
C. 0,20 mm
D. 0,10 mm
Użytkowanie obrabiarek skrawa…
Do metod bezpośrednich, służących do oceny zużycia ostrza noża tokarskiego, zalicza się dokonanie pomiaru
A. drgań oraz hałasu
B. zmiany geometrii ostrza
C. emisji dźwiękowej
D. temperatury obróbczej
MEC.05 Pytanie 23
Użytkowanie obrabiarek skrawa…
Współosiowość otworu względem zewnętrznej powierzchni walcowej w obiekcie typu tarcza (otwór wykonany gotowo, zewnętrzna powierzchnia obrobiona zgrubnie) umożliwia ustalenie i zamocowanie obiektu podczas wykańczania zewnętrznej powierzchni
A. w uchwycie trójszczękowym samocentrującym
B. w uchwycie dwuszczękowym
C. w uchwycie tulejkowym
D. na trzpieniu
Użytkowanie obrabiarek skrawa…
Które urządzenie pomiarowe gwarantuje precyzję pomiaru równą ±0,002 mm?
A. Mikrometr talerzykowy
B. Liniał krawędziowy
C. Suwmiarka elektroniczna
D. Transametr (passametr)
Użytkowanie obrabiarek skrawa…
Ile wynosi wynik pomiaru suwmiarką uniwersalną calową przedstawioną na rysunku?
A. 3,510 cala
B. 3,282 cala
C. 3,430 cala
D. 3,323 cala
Użytkowanie obrabiarek skrawa…
Jakie narzędzie wykorzystuje się do pomiaru grubości zęba w kole zębatym?
A. suwmiarka modułowa
B. przyrząd szczękowy
C. mikrometr zewnętrzny
D. średnicówka mikrometryczna
MEC.05 Pytanie 27
Użytkowanie obrabiarek skrawa…

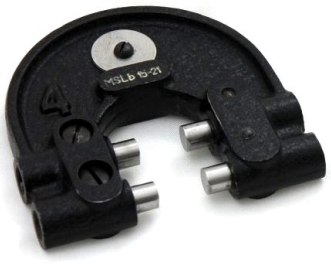

Przedstawiony na rysunku sprawdzian (oznaczenie MSLb 15÷21) służy do kontroli
A. wałków w zakresie od Ø15 do Ø21
B. średnic podziałowych gwintów od M15 do M21
C. kątów w zakresie od 15° do 21°
D. otworów w zakresie od Ø15 do Ø21
Użytkowanie obrabiarek skrawa…
W przypadku produkcji wielkoseryjnej, aby zweryfikować poprawność wykonania gwintu zewnętrznego M16x1.5, należy zastosować przyrząd do gwintów
A. trapezowych niesymetrycznych
B. trapezowych symetrycznych
C. metrycznych drobnozwojnych
D. metrycznych zwykłych
Użytkowanie obrabiarek skrawa…
Aby zweryfikować prostoliniowość prowadnic obrabiarki, należy zastosować
A. transametru
B. liniału sinusowego
C. czujnika zegarowego
D. suwmiarki uniwersalnej
Użytkowanie obrabiarek skrawa…
Jakie narzędzie wykorzystuje się do oceny równości płaszczyzny?
A. liniał
B. poziomica
C. kątownik
D. kątomierz
Użytkowanie obrabiarek skrawa…
Jakie narzędzie należy zastosować do pomiaru wałka o średnicy ϕ16h7(-0,018)?
A. mikrometru wewnętrznego
B. sprawdzianu szczękowego
C. suwmiarki uniwersalnej
D. macek wewnętrznych
Użytkowanie obrabiarek skrawa…

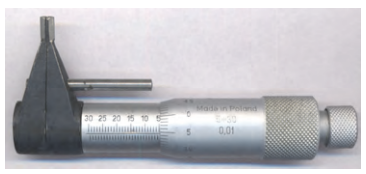

Przedstawionym na zdjęciu przyrządem pomiarowym nie można zmierzyć
A. szerokości otworu o przekroju kwadratowym.
B. średnicy wałka z wielowypustem.
C. szerokości rowka prostego.
D. szerokości otworu o przekroju sześciokąta.
Użytkowanie obrabiarek skrawa…
Wynik pomiaru na przedstawionym głębokościomierzu mikrometrycznym ma wartość
A. 22,31 mm
B. 21,31 mm
C. 31,19 mm
D. 18,81 mm
Użytkowanie obrabiarek skrawa…
Działka elementarna przedstawionego czujnika zegarowego wynosi
A. 0,01 mm
B. 0,1 mm
C. 10 mm
D. 1 mm
Użytkowanie obrabiarek skrawa…
Wynik pomiaru wykonany śrubą mikrometryczną mikroskopu warsztatowego ma wartość
A. 0,611 mm
B. 5,11 mm
C. 6,11 mm
D. 11,60 mm
Użytkowanie obrabiarek skrawa…
Jaki instrument jest przeznaczony do oceny parametrów chropowatości oraz falistości powierzchni?
A. Profilometr.
B. Twardościomierz.
C. Wydolnik.
D. Transametr.
Użytkowanie obrabiarek skrawa…
Płyta traserska nie powinna być używana do
A. prostowania prętów o prostokątnym przekroju
B. pomiarów w roli płaszczyzny odniesienia
C. trasowania w trzech wymiarach
D. sprawdzania płaskości powierzchni przy wykorzystaniu tuszu
MEC.05 Pytanie 38
Użytkowanie obrabiarek skrawa…
Korzystając z przedstawionej zależności określ, który z podanych posuwów należy dobrać, aby przy toczeniu płytką o promieniu naroża rε= 1,0 mm uzyskać teoretyczną wartość chropowatości Rt wynoszącą 1,25 µm.
A. 0,1 mm/obr
B. 0,01 mm/obr
C. 0,4 mm/obr
D. 1,0 mm/obr
Użytkowanie obrabiarek skrawa…
Jakie urządzenie wykorzystuje się do oceny chropowatości powierzchni?
A. profilometr
B. tensometr
C. pirometr
D. ekstensometr
MEC.05 Pytanie 40
Użytkowanie obrabiarek skrawa…
Tryb referencyjny w maszynie CNC prowadzi do
A. synchronizacji systemu pomiarowego
B. ustawienia punktu zerowego elementu
C. poprawiania programu NC
D. synchronizacji narzędzia do obróbki
