MEC.05Pytanie 81

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Jaką wartość powinien mieć posuw minutowy (v_f) podczas frezowania narzędziem frezarskim z sześcioma ostrzami (z = 6), gdy zalecany posuw wynosi f_z = 0,2 mm/ostrze, a prędkość obrotowa freza to n = 600 min^-1?
Użyj wzoru: v_f= f_zz n

A. 1,2 mm/min

B. 120 mm/min

C. 3600 mm/min

D. 720 mm/min

MEC.05Pytanie 82

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

Oprzyrządowaniem przedstawionym na rysunku jest

A. podtrzymka tokarska.

B. oprawka narzędziowa do noży tokarskich.

C. prostokątny docisk frezarski.

D. ręczne imadło maszynowe precyzyjne.

MEC.05Pytanie 83

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki Rysunek techniczny i oznaczenia

Na rysunku przedstawiono schemat operacji

A. frezowania obwiedniowego.

B. dłutowania rowków wielowypustu.

C. toczenia stożków za pomocą liniału.

D. szlifowania bezkłowego.

MEC.05Pytanie 84

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Pomiary i kontrola jakości Rysunek techniczny i oznaczenia

Przedstawiony symbol graficzny oraz opis jest oznaczeniem

A. podparcia wałka podtrzymką ruchomą.

B. nakiełka niedopuszczalnego w gotowym wyrobie.

C. odchyłki bicia promieniowego.

D. mocowania wałka w kle obrotowym.

MEC.05Pytanie 85

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Na bazowym układzie współrzędnych tokarki CNC literą F oznaczono punkt

A. uchwytu narzędzia.

B. odniesienia narzędzia.

C. wymiany narzędzia.

D. ustawienia narzędzia.

MEC.05Pytanie 86

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki Rysunek techniczny i oznaczenia

Część programu sterującego do wykonania rowka na tokarce CNC przy ustawieniu narzędzia jak na rysunku (ustawiony prawy wierzchołek narzędzia) powinna mieć postać

A. A.

B. D.

C. C.

D. B.

MEC.05Pytanie 87

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

W kontekście programowania tokarek w systemach opartych na normach ISO, cykl oznaczany przez funkcję G74 odpowiada za

A. gwintowanie wałka

B. toczenie wzdłużne

C. wiercenie otworu

D. frezowanie rowka

MEC.05Pytanie 88

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie Parametry i procesy obróbki

Szóstą klasę dokładności oraz chropowatość Ra=0,32 μm otworu przelotowego Ø10 można uzyskać poprzez

A. rozwiercanie

B. powiercanie

C. frezowanie

D. wytaczanie

MEC.05Pytanie 89

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Oblicz prędkość skrawania, gdy prędkość obrotowa wrzeciona tokarki wynosi 800 obr/min, a średnica obrabianego elementu wynosi 100 mm?

A. 8 m/min

B. 190 m/min

C. 251,2 m/min

D. 12,5 m/min

MEC.05Pytanie 90

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Bezpieczeństwo i eksploatacja

W trakcie próby uruchomienia tokarki CNC z hydraulicznym uchwytem samocentrującym na panelu sterującym obrabiarki wyświetlił się komunikat: "przekroczony zakres mocowania". Aby poprawnie uruchomić obrabiarkę, należy

A. dostosować zakres mocowania szczęk

B. zlekceważyć komunikat

C. usunąć komunikat

D. zwiększyć siłę mocowania obrabianego materiału

MEC.05Pytanie 91

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Ile wynosi prędkość obrotowa wrzeciona podczas obróbki głowicą frezową dla danych: $ d = 100 \, \text{mm} $, $ v_c = 314 \, \text{m/min} $, $ \pi = 3{,}14 $?
Skorzystaj ze wzoru:$$ n = \frac{1000 \times v_c}{\pi \times d} $$

A. 100 obr/min

B. 1 000 obr/min

C. 3 140 obr/min

D. 1 240 obr/min

MEC.05Pytanie 92

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Rysunek techniczny i oznaczenia

Symbol graficzny zabieraka czołowego przedstawiono na rysunku oznaczonym literą

A. C.

B. D.

C. B.

D. A.

MEC.05Pytanie 93

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Posuw wykorzystywany podczas wiercenia w stali stopowej wynosi f_n = 0,05 mm/obr., a prędkość obrotowa n = 650 obr/min. Jaką wartość posuwu ν_f otrzymamy, wyrażoną w mm/min?
Wykorzystaj wzór: ν_f = f_n×n

A. 32,5

B. 10,5

C. 12,5

D. 64,5

MEC.05Pytanie 94

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Która z poniższych funkcji pomocniczych uruchomi podawanie chłodziwa?

A. M04

B. M08

C. M09

D. M05

MEC.05Pytanie 95

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Na podstawie informacji zawartych w ramce (blok sterujący, ustawienia pokręteł) wybierz rzeczywistą warto obrotów i posuwu.

A. S2200 F0.34

B. S1000 F0.24

C. S1800 F0.24

D. S1200 F0.20

MEC.05Pytanie 96

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Która z funkcji pomocniczych wykonuje przesunięcie punktu odniesienia przedmiotu obrabianego?

A. G95

B. G57

C. G33

D. G17

MEC.05Pytanie 97

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Która obrabiarka posiada dane techniczne uwzględnione w tabeli?

DANE TECHNICZNE Jednostka Wymiary
Stół:
powierzchnia robocza stołu mm 320 x 1300
rowki teowe (ilość x szerokość x rozstaw) mm 5 x 18 x 63
Maksymalne przesunięcie stołu:
wzdłużne mm 850
poprzeczne mm 340
pionowe mm 500
Posuwy przyspieszone:
wzdłużny mm/min 1700
poprzeczny mm/min 1700
pionowy mm/min 700

A. Wytaczarka.

B. Wiertarka słupowa.

C. Tokarka rewolwerowa.

D. Frezarka pozioma.

MEC.05Pytanie 98

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Rysunek techniczny i oznaczenia

Punkt zerowy przedmiotu obrabianego oznaczony jest na rysunku literą

A. A.

B. B.

C. D.

D. C.

MEC.05Pytanie 99

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Bezpieczeństwo i eksploatacja

W trakcie użytkowania linii obrabiarkowej w trybie półautomatycznym, pracownik

A. bezpośrednio ją obsługuje

B. ręcznie zmienia obrabiane przedmioty

C. jedynie kontroluje jej działanie

D. zarządza transportem przedmiotów

MEC.05Pytanie 100

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Korzystając ze wzoru, oblicz posuw na obrót $ f_n $ podczas wiercenia przy następujących danych: $ v_f = 50 \, \text{mm/min} $, $ n = 1000 \, \text{obr/min} $

Wzór:$$ f_n = \frac{v_f}{n} \, [\text{mm/obr}] $$

A. $ 0{,}2 \, \text{mm/obr} $

B. $ 0{,}1 \, \text{mm/obr} $

C. $ 0{,}05 \, \text{mm/obr} $

D. $ 0{,}3 \, \text{mm/obr} $

MEC.05Pytanie 101

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

Przedstawione na zdjęciu narzędzie mocuje się za pomocą

A. tulei zaciskowej.

B. trzpienia frezarskiego.

C. imaka narzędziowego.

D. głowicy rewolwerowej VDI.

MEC.05Pytanie 102

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Parametry i procesy obróbki

Który z podanych materiałów na ostrza narzędzi skrawających pozwala na toczenie stali z najwyższą prędkością skrawania?

A. Węgliki spiekane

B. Stal narzędziowa stopowa

C. Stal narzędziowa niestopowa

D. Stal szybkotnąca

MEC.05Pytanie 103

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie Parametry i procesy obróbki

Wartości korekcyjne L1 = X, L2 = Z oraz promień R (tokarka CNC) powinny być określone dla

A. rozwiertaka maszynowego

B. noża oprawkowego z płytką wieloostrzową

C. nawiertaka

D. gwintownika maszynowego

MEC.05Pytanie 104

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Rysunek techniczny i oznaczenia

Którą obrabiarkę pokazano na rysunku?

A. Polerkę tarczową.

B. Szlifierkę do kół zębatych.

C. Piłę ramową.

D. Dogładzarkę oscylacyjną.

MEC.05Pytanie 105

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Pomiary i kontrola jakości

Średnicę podziałową gwintu zewnętrznego można określić przy pomocy

A. średnicówki mikrometrycznej z przedłużaczem

B. suwmiarki modułowej z precyzerem

C. mikrometru talerzykowego

D. mikrometru i trzech wałeczków

MEC.05Pytanie 106

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Bezpieczeństwo i eksploatacja

Które zdjęcie przedstawia wiertarkę stołową?

A. B.

B. A.

C. C.

D. D.

MEC.05Pytanie 107

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie Bezpieczeństwo i eksploatacja

Podczas obróbki części przedstawionej na rysunku obrabiarkę należy uzbroić w

A. uchwyt trój szczękowy ze szczękami wewnętrznymi z mocowaniem pneumatycznym.

B. uchwyt trój szczękowy ze szczękami wewnętrznymi z mocowaniem ręcznym.

C. podtrzymkę.

D. trzpień rozprężny.

MEC.05Pytanie 108

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

W celu odkręcenia płytki skrawającej w nożu przedstawionym na ilustracji, należy użyć klucza

A. oczkowego.

B. płaskiego.

C. imbusowego.

D. rurowego.

MEC.05Pytanie 109

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

Pokazana na rysunku oprawka frezarska służy do mocowania frezów

A. nasadzanych.

B. z chwytem walcowym.

C. piłkowych.

D. z chwytem Morse'a.

MEC.05Pytanie 110

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Rysunek techniczny i oznaczenia

Główna krawędź skrawająca na rysunku noża tokarskiego oznaczona jest literą

A. C.

B. A.

C. D.

D. B.

MEC.05Pytanie 111

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Przesunięcie poprzeczne osi konika wykorzystuje się przy toczeniu

A. stożków krótkich o dużej zbieżności

B. gwintów walcowych zewnętrznych

C. gwintów walcowych wewnętrznych

D. stożków długich o małej zbieżności

MEC.05Pytanie 112

Użytkowanie obrabiarek skrawa…

Kategorie: Parametry i procesy obróbki Pomiary i kontrola jakości Rysunek techniczny i oznaczenia

Na podstawie wymiarów podanych na rysunku określ wartość przesunięcia punktu zerowego przedmiotu obrabianego.

A. 11

B. 52

C. 30

D. 22

MEC.05Pytanie 113

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie Parametry i procesy obróbki

Zalecana prędkość skrawania dla obróbki stali nierdzewnej przy użyciu płytki wieloostrzowej wynosi v_c = 80 m/min. Jak powinien być zapisany poprawnie skonfigurowany blok programu sterującego dla tej prędkości?

A. G03 I5 K0 X80 Z10

B. G95 S80 M03 M08 F0.25

C. G96 S80 M04 M08 F0.15

D. G33 Z80 K6

MEC.05Pytanie 114

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Parametry i procesy obróbki

Promień ostrza narzędzia wieloostrzowego wynosi r = 0,8 mm. Jaką formę należy zastosować do zapisania tej informacji?

A. korektorze narzędzia.

B. podprogramie.

C. cyklu stałym.

D. programie głównym.

MEC.05Pytanie 115

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Zalecane wartości skrawania podczas procesu obróbczy na tokarce CNC wynoszą: v_f = 220 mm/min oraz f_n = 0,20 mm/obr. Który fragment programu sterującego zawiera te zalecane wartości skrawania?

A. G95 S220 M4 F0.3

B. G95 S50 M3 F0.1

C. G96 S220 M4 F0.2

D. G94 S100 M4 F200

MEC.05Pytanie 116

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Parametry i procesy obróbki

Według wskazówek technologa zajmującego się obróbką korpusu, należy zastąpić "standardowe" płytki płytkami z materiałów supertwardych. Taki typ płytki można wykonać

A. z węglika spiekanego

B. ze stali hartowanej

C. z regularnego azotku boru

D. z cermetalu

MEC.05Pytanie 117

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Co oznacza funkcja pomocnicza M8 w programie sterującym?

A. włączenie chłodziwa

B. koniec programu ze skokiem na początek

C. zatrzymanie programu

D. wybranie lewych obrotów wrzeciona

MEC.05Pytanie 118

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

W którym z wymienionych bloków (obróbka na tokarce CNC) ustawiono stałą prędkość skrawania?

A. N05 G95 S1200 M3 F0.3 T6 D7

B. N05 G94 S1200 M4 F200 T2 D15

C. N05 G96 S80 M4 F0.25 T1 D5

D. N05 G95 S1200 M4 F0.2 T8 D16

MEC.05Pytanie 119

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki Pomiary i kontrola jakości

Tryb referencyjny w maszynie CNC prowadzi do

A. synchronizacji narzędzia do obróbki

B. poprawiania programu NC

C. ustawienia punktu zerowego elementu

D. synchronizacji systemu pomiarowego

MEC.05Pytanie 120

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Rysunek techniczny i oznaczenia

Uchwyt z przeszlifowanymi szczękami oznacza się za pomocą symbolu

A. C.

B. A.

C. D.

D. B.

DANE TECHNICZNE	Jednostka	Wymiary
Stół:
powierzchnia robocza stołu	mm	320 x 1300
rowki teowe (ilość x szerokość x rozstaw)	mm	5 x 18 x 63
Maksymalne przesunięcie stołu:
wzdłużne	mm	850
poprzeczne	mm	340
pionowe	mm	500
Posuwy przyspieszone:
wzdłużny	mm/min	1700
poprzeczny	mm/min	1700
pionowy	mm/min	700

Lista pytań egzaminacyjnych

Filtrowanie pytań

Jaką wartość powinien mieć posuw minutowy (vf) podczas frezowania narzędziem frezarskim z sześcioma ostrzami (z = 6), gdy zalecany posuw wynosi fz = 0,2 mm/ostrze, a prędkość obrotowa freza to n = 600 min-1? Użyj wzoru: vf= fzz n

Oprzyrządowaniem przedstawionym na rysunku jest

Na rysunku przedstawiono schemat operacji

Przedstawiony symbol graficzny oraz opis jest oznaczeniem

Na bazowym układzie współrzędnych tokarki CNC literą F oznaczono punkt

Część programu sterującego do wykonania rowka na tokarce CNC przy ustawieniu narzędzia jak na rysunku (ustawiony prawy wierzchołek narzędzia) powinna mieć postać

W kontekście programowania tokarek w systemach opartych na normach ISO, cykl oznaczany przez funkcję G74 odpowiada za

Szóstą klasę dokładności oraz chropowatość Ra=0,32 μm otworu przelotowego Ø10 można uzyskać poprzez

Oblicz prędkość skrawania, gdy prędkość obrotowa wrzeciona tokarki wynosi 800 obr/min, a średnica obrabianego elementu wynosi 100 mm?

W trakcie próby uruchomienia tokarki CNC z hydraulicznym uchwytem samocentrującym na panelu sterującym obrabiarki wyświetlił się komunikat: "przekroczony zakres mocowania". Aby poprawnie uruchomić obrabiarkę, należy

Ile wynosi prędkość obrotowa wrzeciona podczas obróbki głowicą frezową dla danych: \( d = 100 \, \text{mm} \), \( v_c = 314 \, \text{m/min} \), \( \pi = 3{,}14 \)? Skorzystaj ze wzoru:$$ n = \frac{1000 \times v_c}{\pi \times d} $$

Symbol graficzny zabieraka czołowego przedstawiono na rysunku oznaczonym literą

Posuw wykorzystywany podczas wiercenia w stali stopowej wynosi fn = 0,05 mm/obr., a prędkość obrotowa n = 650 obr/min. Jaką wartość posuwu νf otrzymamy, wyrażoną w mm/min? Wykorzystaj wzór: νf = fn×n

Która z poniższych funkcji pomocniczych uruchomi podawanie chłodziwa?

Na podstawie informacji zawartych w ramce (blok sterujący, ustawienia pokręteł) wybierz rzeczywistą warto obrotów i posuwu.

Która z funkcji pomocniczych wykonuje przesunięcie punktu odniesienia przedmiotu obrabianego?

Punkt zerowy przedmiotu obrabianego oznaczony jest na rysunku literą

W trakcie użytkowania linii obrabiarkowej w trybie półautomatycznym, pracownik

Korzystając ze wzoru, oblicz posuw na obrót \( f_n \) podczas wiercenia przy następujących danych: \( v_f = 50 \, \text{mm/min} \), \( n = 1000 \, \text{obr/min} \)Wzór:$$ f_n = \frac{v_f}{n} \, [\text{mm/obr}] $$

Przedstawione na zdjęciu narzędzie mocuje się za pomocą

Który z podanych materiałów na ostrza narzędzi skrawających pozwala na toczenie stali z najwyższą prędkością skrawania?

Wartości korekcyjne L1 = X, L2 = Z oraz promień R (tokarka CNC) powinny być określone dla

Którą obrabiarkę pokazano na rysunku?

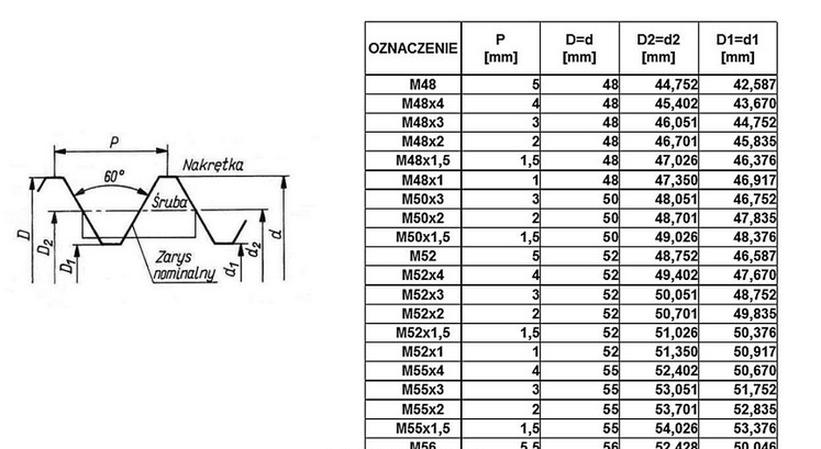

Średnicę podziałową gwintu zewnętrznego można określić przy pomocy

Które zdjęcie przedstawia wiertarkę stołową?

Podczas obróbki części przedstawionej na rysunku obrabiarkę należy uzbroić w

W celu odkręcenia płytki skrawającej w nożu przedstawionym na ilustracji, należy użyć klucza

Pokazana na rysunku oprawka frezarska służy do mocowania frezów

Główna krawędź skrawająca na rysunku noża tokarskiego oznaczona jest literą

Przesunięcie poprzeczne osi konika wykorzystuje się przy toczeniu

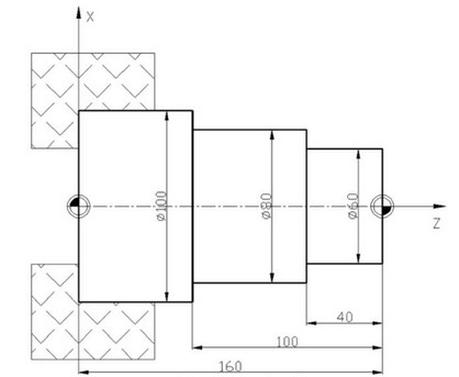

Na podstawie wymiarów podanych na rysunku określ wartość przesunięcia punktu zerowego przedmiotu obrabianego.

Zalecana prędkość skrawania dla obróbki stali nierdzewnej przy użyciu płytki wieloostrzowej wynosi vc = 80 m/min. Jak powinien być zapisany poprawnie skonfigurowany blok programu sterującego dla tej prędkości?

Promień ostrza narzędzia wieloostrzowego wynosi r = 0,8 mm. Jaką formę należy zastosować do zapisania tej informacji?

Zalecane wartości skrawania podczas procesu obróbczy na tokarce CNC wynoszą: vf = 220 mm/min oraz fn = 0,20 mm/obr. Który fragment programu sterującego zawiera te zalecane wartości skrawania?

Według wskazówek technologa zajmującego się obróbką korpusu, należy zastąpić "standardowe" płytki płytkami z materiałów supertwardych. Taki typ płytki można wykonać

Co oznacza funkcja pomocnicza M8 w programie sterującym?

W którym z wymienionych bloków (obróbka na tokarce CNC) ustawiono stałą prędkość skrawania?

Tryb referencyjny w maszynie CNC prowadzi do

Uchwyt z przeszlifowanymi szczękami oznacza się za pomocą symbolu

Jaką wartość powinien mieć posuw minutowy (v_f) podczas frezowania narzędziem frezarskim z sześcioma ostrzami (z = 6), gdy zalecany posuw wynosi f_z = 0,2 mm/ostrze, a prędkość obrotowa freza to n = 600 min^-1?
Użyj wzoru: v_f= f_zz n

Ile wynosi prędkość obrotowa wrzeciona podczas obróbki głowicą frezową dla danych: \( d = 100 \, \text{mm} \), \( v_c = 314 \, \text{m/min} \), \( \pi = 3{,}14 \)?
Skorzystaj ze wzoru:$$ n = \frac{1000 \times v_c}{\pi \times d} $$

Posuw wykorzystywany podczas wiercenia w stali stopowej wynosi f_n = 0,05 mm/obr., a prędkość obrotowa n = 650 obr/min. Jaką wartość posuwu ν_f otrzymamy, wyrażoną w mm/min?
Wykorzystaj wzór: ν_f = f_n×n

Korzystając ze wzoru, oblicz posuw na obrót \( f_n \) podczas wiercenia przy następujących danych: \( v_f = 50 \, \text{mm/min} \), \( n = 1000 \, \text{obr/min} \)

Wzór:$$ f_n = \frac{v_f}{n} \, [\text{mm/obr}] $$

Zalecana prędkość skrawania dla obróbki stali nierdzewnej przy użyciu płytki wieloostrzowej wynosi v_c = 80 m/min. Jak powinien być zapisany poprawnie skonfigurowany blok programu sterującego dla tej prędkości?

Zalecane wartości skrawania podczas procesu obróbczy na tokarce CNC wynoszą: v_f = 220 mm/min oraz f_n = 0,20 mm/obr. Który fragment programu sterującego zawiera te zalecane wartości skrawania?
