MEC.05 Pytanie 161
Użytkowanie obrabiarek skrawa…

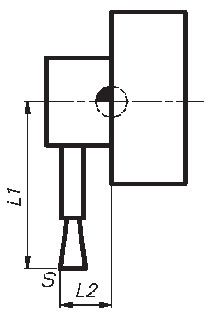

Położenie punktu "S" (wierzchołek ostrza noża) podaje się względem punktu
A. referencyjnego.
B. zerowego obrabiarki,
C. odniesienia narzędzia.
D. wymiany narzędzia.
Filtrowanie pytań
Użytkowanie obrabiarek skrawa…
Jaką wartość ma posuw wiertła w mm/min przy danych parametrach: prędkość skrawania vc = 30 m/min, średnica wiertła D = 10 mm, posuw na obrót fo = 0,1 mm/obrót? Należy przyjąć, że π = 3
A. 1 mm/min
B. 1000 mm/min
C. 100 mm/min
D. 10 mm/min
Użytkowanie obrabiarek skrawa…
Przesunięcie poprzeczne osi konika wykorzystuje się przy toczeniu
A. gwintów walcowych wewnętrznych
B. gwintów walcowych zewnętrznych
C. stożków długich o małej zbieżności
D. stożków krótkich o dużej zbieżności
Użytkowanie obrabiarek skrawa…
Jakie narzędzie należy zastosować do obróbki wykańczającej otworu o tolerancji H7?
A. pogłębiacz
B. rozwiertak
C. wiertło piórkowe
D. frez kątowy
Użytkowanie obrabiarek skrawa…
Jakiego rodzaju obrabiarki są najczęściej wykorzystywane w masowej produkcji gwintów zewnętrznych na prętach?
A. Frezarki obwiedniowej
B. Przeciągarki
C. Walcarki
D. Tokarki uniwersalnej
Użytkowanie obrabiarek skrawa…
Aby przesłać program sterujący z komputera PC do obrabiarki CNC nie wykorzystuje się
A. postprocesora
B. systemu DNC
C. interfejsu RS232
D. dysków SSD
Użytkowanie obrabiarek skrawa…
Zapis podprogramu znajduje się w bloku oznaczonym literą
| G91 G00 Z-50 G01 X51 Z-20 X5 F0.1 G00 X100 Z100 Z150 M30 | G90 G00 X0 Z1 G01 Z0 X50 Z-50 Z-50 X52 M17 | G90 G00 X20 Z20 G01 X50 F200 G3 X45 Z-20 K-15 G01 X65 G00 X20 Z30 M00 | G91 G00 X0 Z2 G01 X50 Z-6 F200 G3 X45 Z-20 I10 G01 X65 G00 X20 Z30 M01 |
| A. | B. | C. | D. |
A. B.
B. C.
C. D.
D. A.
Użytkowanie obrabiarek skrawa…
W którym bloku programu obróbki należy dokonać zmian w celu korekty wartości posuwu?
| N05 G90 G95 G54 |
| N10 T0101 S150 F200 |
| N15 G0 X100 Z120 M04 |
| N20 G1 Z80 |
A. N05
B. N15
C. N20
D. N10
Użytkowanie obrabiarek skrawa…
Która komenda odpowiada za przesunięcie punktu odniesienia przedmiotu obrabianego?
A. G33
B. G17
C. G57
D. G95
MEC.05 Pytanie 170
Użytkowanie obrabiarek skrawa…
We wnętrzu koła powinno się wykonać uzębienie
A. na dłutownicy Maaga
B. na frezarce obwiedniowej
C. na dłutownicy Sunderlanda
D. na dłutownicy Fellowsa
Użytkowanie obrabiarek skrawa…
Na wiertarkach bezpośrednio ustawiany jest posuw, który przypada na
A. sekundę
B. ostrze
C. skok
D. obrót
MEC.05 Pytanie 172
Użytkowanie obrabiarek skrawa…
Korzystając z tabeli, oblicz maksymalną głębokość skrawania podczas obróbki zgrubnej, jeżeli: długość krawędzi skrawającej l = 10 mm oraz sin Kr = 0,7.
| Parametry skrawania | Obróbka dokładna | Obróbka zgrubna |
|---|---|---|
| ap(min) | 0,8 • rε | 1,2 • rε |
| ap(max) | 0,3 • l • sinKr | 0,4 • l • sinKr |
A. ap(max) = 3,1 mm
B. ap(max) = 4,3 mm
C. ap(max) = 2,8 mm
D. ap(max) = 6,3 mm
Użytkowanie obrabiarek skrawa…
W którym miejscu programu sterującego należy wprowadzić zmiany, aby skorygować wartość posuwu?
A. N20 G1 Z80
B. N15 G0 X100 Z120 M04
C. N10 T0101 S150 F200
D. N05 G90 G95 G54
Użytkowanie obrabiarek skrawa…
Która obrabiarka posiada dane techniczne uwzględnione w tabeli?
| DANE TECHNICZNE | Jednostka | Wymiary |
|---|---|---|
| Stół: | ||
| powierzchnia robocza stołu | mm | 320 x 1300 |
| rowki teowe (ilość x szerokość x rozstaw) | mm | 5 x 18 x 63 |
| Maksymalne przesunięcie stołu: | ||
| wzdłużne | mm | 850 |
| poprzeczne | mm | 340 |
| pionowe | mm | 500 |
| Posuwy przyspieszone: | ||
| wzdłużny | mm/min | 1700 |
| poprzeczny | mm/min | 1700 |
| pionowy | mm/min | 700 |
A. Wytaczarka.
B. Frezarka pozioma.
C. Tokarka rewolwerowa.
D. Wiertarka słupowa.
Użytkowanie obrabiarek skrawa…
Oblicz prędkość skrawania, gdy prędkość obrotowa wrzeciona tokarki wynosi 800 obr/min, a średnica obrabianego elementu wynosi 100 mm?
A. 12,5 m/min
B. 251,2 m/min
C. 8 m/min
D. 190 m/min
Użytkowanie obrabiarek skrawa…
Narost najczęściej powstaje w trakcie skrawania metali
A. miękkich i ciągliwych
B. kruchych oraz twardych
C. bardzo twardych
D. łamliwych oraz twardych
Użytkowanie obrabiarek skrawa…
Wskazanie adresu S w bloku z zapisem G97 SI500 odnosi się do
A. posuwu roboczego
B. szybkości skrawania
C. szybkiego przesuwu
D. prędkości obrotowej
Użytkowanie obrabiarek skrawa…
Powierzchnie czopów wałów po utwardzeniu cieplnym powinny być
A. toczone w sposób zgrubny
B. frezowane w sposób zgrubny
C. radełkowane
D. szlifowane
Użytkowanie obrabiarek skrawa…
Ile wynoszą odchyłki graniczne wymiaru wynikowego X?
A. es=+0,125 ei=-0,045
B. es=+0,125 ei=-0,205
C. es=+0,045 ei=-0,125
D. es=0 ei=-0,125
Użytkowanie obrabiarek skrawa…

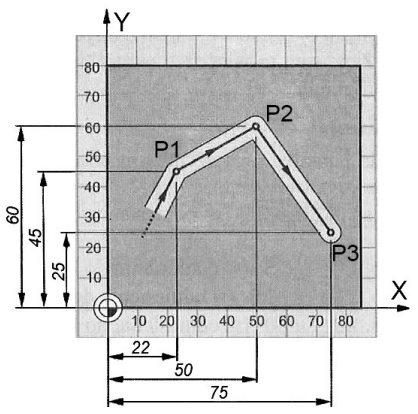

Który z podanych fragmentów programu obróbkowego opisuje tor ruchu freza z punktu P1 do P3?
A. N... X22 Y45 N... X75 Y25
B. N... X28 Y15 N... X25 Y-15
C. N... X28 Y-15 N... X25 Y-4
D. N... X50 Y60 N... X75 Y25
Użytkowanie obrabiarek skrawa…
Aby usunąć zadziorność krawędzi otworu i wykonać wgłębienie pod łeb śruby, powinno się używać
A. rozwiertaków
B. wierteł piórkowych
C. pogłębiaczy
D. wierteł do nakiełków
Użytkowanie obrabiarek skrawa…
Skrobanie to jedna z metod obróbki.
A. plastycznej
B. cieplnej
C. skrawaniem
D. cieplno-chemicznej
MEC.05 Pytanie 183
Użytkowanie obrabiarek skrawa…
Który układ parametrów zapewni minimalną teoretyczną wartość chropowatości powierzchni Rzt w trakcie toczenia?
Wykorzystaj poniższą zależność:
Rzt = f2 / 8r
gdzie:
Rzt – teoretyczna wartość chropowatości powierzchni,
f – posuw,
r – promień ostrza noża.
A. r = 0,4 mm, f = 0,1 mm/obr
B. r = 0,6 mm, f = 0,1 mm/obr
C. r = 0,4 mm, f = 0,2 mm/obr
D. r = 0,6 mm, f = 0,2 mm/obr
Użytkowanie obrabiarek skrawa…
Wyznacz obroty wrzeciona tokarki n podczas obróbki wałka o średnicy d = 100 mm, jeśli prędkość skrawania wynosi vc = 157 m/min. Wykorzystaj równanie: vc = πdn/1000.
A. 50 obr/min
B. 250 obr/min
C. 500 obr/min
D. 1500 obr/min
Użytkowanie obrabiarek skrawa…
Narzędzia skrawające z ostrzami wykonanymi z jakich materiałów umożliwiają obróbkę materiałów przy bardzo dużych prędkościach skrawania?
A. stali narzędziowych do pracy na zimno
B. stali szybkotnących
C. stali narzędziowych do pracy na gorąco
D. spiekanych tlenków metali
Użytkowanie obrabiarek skrawa…
Który blok przedstawionego programu należy edytować, aby zmienić prędkość obrotową wrzeciona tokarkiCNC?
| N005 G90 G54 X0 Z120 |
| N010 T0202 |
| N015 S680 M04 |
| N020 G00 X60 Z0 |
| N025 G01 X-2 F.1 |
A. N025
B. N015
C. N005
D. N010
MEC.05 Pytanie 187
Użytkowanie obrabiarek skrawa…
Maszyna, która dzięki wytaczadłom umożliwia tworzenie otworów o wysokiej precyzji (do piątej klasy dokładności i o niskiej chropowatości powierzchni, Ra ≤ 0,08 mm), to
A. wiertarka promieniowa
B. szlifierka do otworów
C. tokarka produkcyjna
D. wytaczarko-frezarka
MEC.05 Pytanie 188
Użytkowanie obrabiarek skrawa…
Uruchomienie obrabiarki CNC w trybie pracy automatycznej "blok po bloku" wymaga naciśnięcia przy w kolejności:
A. AUTO→SINGLE BLOCK→CYCLE START
B. RESET→MDA→JOG
C. MDA→SINGLE BLOCK→JOG
D. JOG→CYCLE STOP→SINGLE BLOCK
Użytkowanie obrabiarek skrawa…
Aby przeprowadzić testowanie programu obróbczego na maszynie CNC w trybie "automatycznym" blok po bloku, konieczne jest uruchomienie funkcji
A. programu dialogowego
B. kółka elektronicznego
C. Single block
D. zmiany pozycji głowicy narzędziowej
Użytkowanie obrabiarek skrawa…
Co oznacza funkcja M08 w programie sterującym maszyną CNC?
A. dezaktywację elektropompki chłodziwa
B. przerwanie wykonywanego programu
C. aktywację elektropompki chłodziwa
D. zatrzymanie obrotów wrzeciona
Użytkowanie obrabiarek skrawa…
W którym bloku programu sterującego można znaleźć informację o przesunięciu punktu odniesienia?
A. N05 G01 X100 F.50
B. N05 G90 G54
C. N05 G96 S120 M04 T1 D1 F0.2
D. N05 G02 I5 K0 X30 Z-5
Użytkowanie obrabiarek skrawa…
Wiór wstęgowy zazwyczaj powstaje w procesie skrawania
A. stali o wysokiej zawartości węgla
B. żeliwa
C. miękkich, plastycznych metali
D. twardych stopów miedzi
MEC.05 Pytanie 193
Użytkowanie obrabiarek skrawa…
Który zestaw obrabiarek umożliwia wykonanie przedstawionego na rysunku otworu w piaście koła zębatego?
A. Wiertarka promieniowa i wytaczarka.
B. Tokarka i dłutownica pionowa.
C. Frezarka obwiedniowa i szlifierka do otworów.
D. Tokarka i nakiełczarka.
Użytkowanie obrabiarek skrawa…
Sposób realizacji procesów obróbczych do wykonania gwintu wewnętrznego na tokarce uniwersalnej powinien obejmować następujące etapy:
A. wiercenie, nawiercanie, gwintowanie
B. wiercenie, gwintowanie, fazowanie krawędzi
C. nawiercanie, wiercenie, gwintowanie, fazowanie krawędzi
D. nawiercanie, wiercenie, fazowanie krawędzi, gwintowanie
MEC.05 Pytanie 195
Użytkowanie obrabiarek skrawa…
Który fragment programu zawiera funkcję pomocniczą?
A. N80 G90
B. N90 G01 Z-5 G41 F200 M8
C. N85 G01 X20 F2000
D. N95 G02 X40 Y0 I0 J20 F500
Użytkowanie obrabiarek skrawa…
Które zależności parametrów skrawaniasą zgodne z wymaganiami obróbki wykańczającej? Skorzystajz objaśnień przedstawionych w tabeli.
|
A. vc↑, ap↓, f↓
B. vc↓, ap↑, f↑
C. vc↑, ap↓, f↑
D. vc↓, ap↑, f↓
Użytkowanie obrabiarek skrawa…
Które z wymienionych zjawisk dotyczących oddziaływania ostrza narzędzia na warstwę wierzchnią oddziałuje w najmniejszym stopniu na wytrzymałość obrabianego przedmiotu?
A. Narost na ostrzu, który powstaje podczas obróbki
B. Naprężenia wewnętrzne powstające w trakcie obróbki
C. Zgniot powierzchni w trakcie obróbki
D. Utwardzenie powierzchni w trakcie obróbki
Użytkowanie obrabiarek skrawa…
Obróbkę powierzchni w kształcie wzoru można przeprowadzić na tokarce
A. produkcyjnej
B. karuzelowej
C. kopiarce
D. uniwersalnej
Użytkowanie obrabiarek skrawa…
W programie dla frezarki CNC w bloku N145 G01 G91 X100 G41 F350 M3 kod G91 wskazuje na
A. cykl obróbczy
B. programowanie przyrostowe
C. ustawienie stałej prędkości skrawania
D. ustawienie stałej prędkości obrotowej wrzeciona
Użytkowanie obrabiarek skrawa…
Włączenie obrabiarki w trybie DRY RUN umożliwia przeprowadzanie
A. testów z przyspieszonym przesuwem
B. z opcją edytowania programu
C. bez wykorzystywania cykli obróbczych
D. wyłącznie w trybach ręcznych
