MEC.05 Pytanie 81
Użytkowanie obrabiarek skrawa…
Który fragment programu sterującego realizuje zabieg nawiercania otworu 2 w części przedstawionej na rysunku?
A. A.
B. D.
C. B.
D. C.
Filtrowanie pytań
Użytkowanie obrabiarek skrawa…
Miejsce na każdej osi ruchu, które jest ściśle określone przez wyłączniki krańcowe, nosi nazwę
A. referencyjny
B. odniesienia
C. zerowy
D. ustawienia
Użytkowanie obrabiarek skrawa…
Czym jest funkcja M04 w systemie sterującym?
A. zatrzymaniem wrzeciona
B. interpolacją kołową
C. lewym obrotem wrzeciona
D. interpolacją liniową
MEC.05 Pytanie 84
Użytkowanie obrabiarek skrawa…
Który element programu ISO zawiera dane dotyczące aktywacji funkcji kompensacji w prawo dla narzędzia?
A. G01 X45 Y12 F1500
B. G00 G42 X-10 Y20
C. G01 G41 X-6 Y19
D. G02 X0 Y20 I0 J-5 F300
Użytkowanie obrabiarek skrawa…
Narost powstaje w trakcie obróbki materiałów metalowych?
A. bardzo twardych
B. kruchych i twardych
C. łamliwych i twardych
D. miękkich i ciągliwych
Użytkowanie obrabiarek skrawa…
Jaką funkcję pełni wrzeciono przechwytujące w centrum tokarskim?
A. obrabiania przedmiotów w drugim zamocowaniu
B. mocowania rewolwerowej głowicy narzędziowej
C. przenoszenia obrabianego przedmiotu na paletę odbiorczą
D. podawania surowych komponentów z magazynu do maszyny
MEC.05 Pytanie 87
Użytkowanie obrabiarek skrawa…
W celu wykonania części przedstawionej na rysunku należy wykonać zabiegi obróbkowe w następującej kolejności:
A. toczenie poprzeczne, gwintowanie, wiercenie, wytaczanie.
B. nawiercanie, toczenie poprzeczne, wiercenie, powiercanie.
C. toczenie poprzeczne, rozwiercanie, wiercenie, wytaczanie.
D. toczenie poprzeczne, nawiercanie, wiercenie, wytaczanie.
MEC.05 Pytanie 88
Użytkowanie obrabiarek skrawa…
Na wyświetlaczu kontrolera obrabiarki CNC pojawił się komunikat "Danger of collision", co może być jego przyczyną?
A. usterka zasilania
B. błąd w programie sterującym powodujący kolizję
C. nieprawidłowe ciśnienie w uchwycie pneumatycznym
D. przeciążenie urządzenia
Użytkowanie obrabiarek skrawa…
Który z poniższych zapisów w programie sterującym aktywuje podprogram?
A. N65 M156
B. N65 O156
C. N65 L156
D. N65 P156
Użytkowanie obrabiarek skrawa…
Jaką funkcję sterującą wykorzystuje się do ustalenia kierunku obrotu wrzeciona?
A. M01
B. M05
C. M03
D. M08
Użytkowanie obrabiarek skrawa…

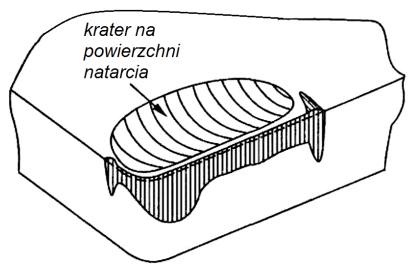

Pojawienie się krateru na powierzchni natarcia płytki wieloostrzowej przedstawionej na rysunku spowodowane jest zużyciem
A. cieplnym.
B. adhezyjnym.
C. dyfuzyjnym.
D. zmęczeniowym.
MEC.05 Pytanie 92
Użytkowanie obrabiarek skrawa…
Aby włączyć tokarkę, niezbędny jest algorytm najeżdżania na punkt odniesienia (bazowy obrabiarki)
A. tarczowej płytowej
B. sterowanej numerycznie
C. rewolwerowej suportowej
D. uniwersalnej kłowej
Użytkowanie obrabiarek skrawa…
Jaką liczbę wartości korekcyjnych mają wiertła używane w obrabiarkach CNC?
A. Trzy
B. Jedną
C. Cztery
D. Dwie
Użytkowanie obrabiarek skrawa…
Według wskazówek technologa zajmującego się obróbką korpusu, należy zastąpić "standardowe" płytki płytkami z materiałów supertwardych. Taki typ płytki można wykonać
A. z regularnego azotku boru
B. z węglika spiekanego
C. z cermetalu
D. ze stali hartowanej
Użytkowanie obrabiarek skrawa…
Funkcja gwintowania G33 wymaga określenia współrzędnej Z oraz
A. głębokości skrawania w każdym cyklu.
B. skoku gwintu.
C. ilości przejść.
D. ilości przejść oraz głębokości skrawania w każdym cyklu.
Użytkowanie obrabiarek skrawa…
Funkcja gwintowania G33 wymaga
A. wskazania parametrów średnicy gwintu oraz głębokości skrawania przy każdym etapie.
B. wskazania parametrów średnicy gwintu oraz liczby przejść.
C. wskazania parametrów średnicy gwintu, liczby przejść oraz głębokości skrawania przy każdym etapie.
D. ręcznego zaprogramowania każdego etapu działania narzędzia.
MEC.05 Pytanie 97
Użytkowanie obrabiarek skrawa…
Na przedstawionym rysunku literą s oznaczony jest kąt
A. natarcia noża tokarskiego.
B. ostrza noża tokarskiego.
C. wierzchołkowy noża tokarskiego.
D. przystawienia noża tokarskiego.
MEC.05 Pytanie 98
Użytkowanie obrabiarek skrawa…
Zalecana prędkość skrawania dla obróbki stali nierdzewnej przy użyciu płytki wieloostrzowej wynosi vc = 80 m/min. Jak powinien być zapisany poprawnie skonfigurowany blok programu sterującego dla tej prędkości?
A. G96 S80 M04 M08 F0.15
B. G03 I5 K0 X80 Z10
C. G33 Z80 K6
D. G95 S80 M03 M08 F0.25
MEC.05 Pytanie 99
Użytkowanie obrabiarek skrawa…

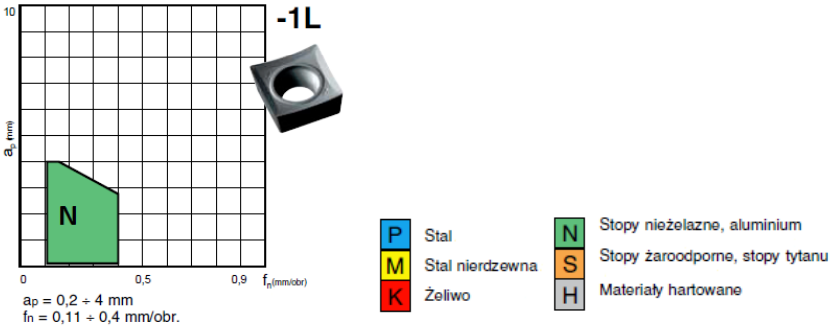

Na diagramie przedstawiono wykres łamania wióra dla płytki CCGT 060202-1L, która służy do obróbki
A. wykańczającej aluminium.
B. zgrubnej stali.
C. zgrubnej stali nierdzewnej.
D. wykańczającej żeliwa.
Użytkowanie obrabiarek skrawa…
Wzrost twardości zewnętrznej warstwy materiału w trakcie obróbki skrawaniem określa się jako
A. narost
B. zgniot
C. deformację
D. umocnienienie
Użytkowanie obrabiarek skrawa…
Która komenda umożliwia wybór płaszczyzny interpolacji w osiach XY?
A. G90
B. G17
C. G91
D. G01
Użytkowanie obrabiarek skrawa…
Jakim znakiem/symbolem zaczyna się komentarz w programie przeznaczonym dla obrabiarki CNC, używającej kodów ISO?
A. ?
B. -
C. (
D. %
MEC.05 Pytanie 103
Użytkowanie obrabiarek skrawa…
Przedstawioną na rysunku oprawkę mocuje się na
A. frezarce CNC z automatyczną wymianą narzędzia.
B. wiertarce kadłubowej konwencjonalnej.
C. tokarce CNC w głowicy narzędziowej.
D. tokarce konwencjonalnej w pinoli konika.
MEC.05 Pytanie 104
Użytkowanie obrabiarek skrawa…
W produkcji jednostkowej, do nacinania uzębień kół zębatych, najbardziej opłacalnym rozwiązaniem jest zakup i wykorzystanie
A. dłutownicy Maaga
B. frezarki uniwersalnej z podzielnicą
C. frezarki pionowej ze stołem magnetycznym
D. dłutownicy Fellowsa
Użytkowanie obrabiarek skrawa…
Na jakiej maszynie realizowany jest proces radełkowania?
A. tokarce uniwersalnej
B. strugarce poprzecznej
C. wiertarce promieniowej
D. szlifierce taśmowej
Użytkowanie obrabiarek skrawa…
Która funkcja przygotowawcza umożliwia synchronizację ruchu noża z obrotami wrzeciona i jest odpowiednia do programowania toczenia gwintu?
A. G33
B. G03
C. G90
D. G04
Użytkowanie obrabiarek skrawa…
Przedstawiony fragment kodu sterującego na frezarkę CNC to
| N05 G00 X85 Y51 |
| N10 G00 Z-5 |
| N15 G01 G42 X60 Y30 |
| N20 G01 X18 Y44 |
| N25 G01 X10 Y44 |
| N30 G03 I10 J0 X0 Y34 |
| N35 G00 Z20 |
| N40 M30 |
A. cykl stały.
B. program główny.
C. zwykły tekst.
D. podprogram.
Użytkowanie obrabiarek skrawa…
Jaką maszynę należy wykorzystać do obróbki finalnej czopa wałka po procesie hartowania?
A. Szlifierkę do wałków
B. Nakiełczarkę do wałków
C. Szlifierkę do otworów
D. Frezarkę uniwersalną
Użytkowanie obrabiarek skrawa…
W bloku N145 G01 G90 X100 G41 F350 M03 programu dla frezarki CNC, co oznacza kod G90?
A. programowanie absolutne
B. ustawienie stałej prędkości skrawania
C. cykl obróbczy
D. ustawienie stałej prędkości obrotowej wrzeciona
Użytkowanie obrabiarek skrawa…
Jaką funkcję pełni M03 w programie sterującym?
A. postój czasowy trwający trzy sekundy
B. dosunięcie podparcia kłem konika
C. wybranie prawych obrotów wrzeciona
D. gwintowanie o skoku wzrastającym
Użytkowanie obrabiarek skrawa…
Czynnikiem powodującym złamanie ostrza narzędzia skrawającego może być
A. zbyt duży posuw
B. zbyt mały posuw
C. niewystarczająca prędkość skrawania
D. niewystarczająca głębokość skrawania
Użytkowanie obrabiarek skrawa…
Używając wzoru (ft = f∙n∙i mm/min), wyznacz posuw minutowy dla wiertła krętego, przyjmując: f = 0,2 mm/obr, obroty n = 600 obr/min, a liczba ostrzy skrawających i = 2.
A. ft = 120 mm/min
B. ft = 300 mm/min
C. ft = 240 mm/min
D. ft = 1200 mm/min
Użytkowanie obrabiarek skrawa…
Która z poniższych funkcji pomocniczych aktywuje podawanie chłodziwa?
A. M04
B. M09
C. M05
D. M08
Użytkowanie obrabiarek skrawa…
Która z funkcji kontrolnych unieważnia kompensację promienia narzędzia?
A. G96
B. G40
C. G02
D. G97
Użytkowanie obrabiarek skrawa…
Użycie obrabiarki CNC w trybie manualnym jest korzystne przy obróbce
A. prostszych elementów w produkcji seryjnej
B. niewielkiej liczby skomplikowanych elementów
C. elementów prostych i niepowtarzalnych
D. wielkiej liczby identycznych, prostych elementów
Użytkowanie obrabiarek skrawa…
Działka elementarna przedstawionego czujnika zegarowego wynosi
A. 0,1 mm
B. 1 mm
C. 0,01 mm
D. 10 mm
Użytkowanie obrabiarek skrawa…
Posuw wykorzystywany podczas wiercenia w stali stopowej wynosi fn = 0,05 mm/obr., a prędkość obrotowa n = 650 obr/min. Jaką wartość posuwu νf otrzymamy, wyrażoną w mm/min?
Wykorzystaj wzór: νf = fn×n
A. 32,5
B. 10,5
C. 12,5
D. 64,5
Użytkowanie obrabiarek skrawa…
Która z poniższych funkcji pomocniczych aktywuje podawanie chłodziwa?
A. M08
B. M05
C. M04
D. M09
Użytkowanie obrabiarek skrawa…
Cykle stałe są wykorzystywane na przykład do programowania
A. zatrzymania obrabiarki CNC
B. gwintowania nożem
C. uruchomienia obrabiarki CNC
D. określania narzędzi
Użytkowanie obrabiarek skrawa…
Aby wiercić otwory w aluminium, należy zastosować wiertło o kącie wierzchołkowym
A. 140°
B. 90°
C. 45°
D. 170°
