Technik Mechanik - Lista pytań egzaminacyjnych

MEC.03Pytanie 441

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Materiały i korozja

Do montażu konstrukcji stalowej należy użyć po 100 sztuk śrub, nakrętek i podkładek zgodnie z przyjętym zestawieniem. Jaki będzie koszt zakupu tych materiałów, jeżeli 1 kg materiałów kosztuje 10 zł?

Materiał Masa 1000 szt w kg
Śruba M8x40 23
Nakrętka M8 5
Podkładka 2

Materiał	Masa 1000 szt w kg
Śruba M8x40	23
Nakrętka M8	5
Podkładka	2

A. 30 zł

B. 300 zł

C. 3 000 zł

D. 3 zł

MEC.09Pytanie 442

Organizacja i nadzorowanie pr…

Kategorie: Materiały i półfabrykaty Organizacja produkcji

Jakie materiały mogą być ponownie wykorzystane w procesie wytłaczania?

A. Fotoutwardzalne

B. Termoplastyczne

C. Chemoutwardzalne

D. Termoutwardzalne

MEC.05Pytanie 443

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Bezpieczeństwo i eksploatacja

Wyświetlenie komunikatu OT0500 (X) OGRANICZNIK RUCHU + (SOFT. 1) (przykład na ekranie) dotyczy

A. ograniczenia ruchu wrzeciona.

B. ustawiania ruchu narzędzia.

C. zadziałania wyłącznika krańcowego.

D. ograniczenia programowego ruchu.

MEC.05Pytanie 444

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki Bezpieczeństwo i eksploatacja

Operacje obróbki cieplnej i cieplno-chemicznej wykonywane są na stanowiskach oznaczonym symbolem

Nr operacji Treść operacji Stanowisko
1 Ciąć materiał OT
2 Toczyć TU
3 Nawęglać HT
4 Zdjąć warstwę nawęgloną HT
5 Hartować powierzchniowo TU
6 Szlifować powierzchnię czołową S
7 Radełkować TU
8 Chromować HT

Nr operacji	Treść operacji	Stanowisko
1	Ciąć materiał	OT
2	Toczyć	TU
3	Nawęglać	HT
4	Zdjąć warstwę nawęgloną	HT
5	Hartować powierzchniowo	TU
6	Szlifować powierzchnię czołową	S
7	Radełkować	TU
8	Chromować	HT

A. S

B. OT

C. TU

D. HT

MEC.05Pytanie 445

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Parametry i procesy obróbki Rysunek techniczny i oznaczenia

Na rysunku ostrza noża strzałką oznaczono

A. zużycie głównej powierzchni przyłożenia ostrza.

B. wykruszenie krawędzi skrawającej ostrza.

C. stępienie głównej krawędzi skrawającej.

D. żłobek na powierzchni natarcia.

MEC.05Pytanie 446

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Rysunek techniczny i oznaczenia

Na którym rysunku przedstawiono zabieg pogłębiania walcowo-czołowego?

A.

C.

B.

D.

MEC.03Pytanie 447

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Bezpieczeństwo i BHP

W celu zapobiegania przypadkowemu i niechcianemu upuszczeniu ładunku podczas pracy dźwignic, stosuje się

A. mechanizmy zapadkowe

B. uchwyty oraz chwytaki

C. hamulce

D. wielokrążki

MEC.03Pytanie 448

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Na rysunku przedstawiono strugarkę

A. specjalną.

B. pionową.

C. poprzeczną.

D. wzdłużną.

MEC.08Pytanie 449

Wykonywanie i naprawa element…

Kategorie: Rysunek techniczny i dokumentacja

Co oznacza skrót DTR?

A. dodatkowy tryb działania

B. Dokumentację Techniczno-Ruchową

C. tryb pracy rotacyjnej

D. Discrete Track Recording

MEC.08Pytanie 450

Wykonywanie i naprawa element…

Kategorie: Obróbka mechaniczna Narzędzia i oprzyrządowanie

Jaką nazwę nosi element tokarki przedstawiony na ilustracji?

A. Uchwyt trójszczękowy.

B. Przekładnia gitarowa.

C. Imak narzędziowy.

D. Suport narzędziowy.

MEC.03Pytanie 451

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Konserwacja i eksploatacja

Po zakończeniu pracy na tokarce, łoże należy nasmarować

A. olejem maszynowym

B. olejem napędowym

C. naftą

D. benzyną

MEC.03Pytanie 452

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Pomiary i tolerancje

W jakiej odległości X od miejsca utwierdzenia A, należy przyłożyć siłę F₁, aby moment utwierdzenia M_u = 0, jeżeli siła F₁ = 4kN, a siła F₂ = 2kN?

A. 3 m

B. 4 m

C. 1 m

D. 2 m

MEC.03Pytanie 453

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż

Rodzajem montażu wykorzystywanym w produkcji jednostkowej oraz małoseryjnej jest montaż

A. ciągły zróżnicowany

B. stacjonarny jednobrygadowy

C. ciągły skoncentrowany

D. stacjonarno-ciągły

MEC.03Pytanie 454

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Czop wału, który był narażony na duży moment skręcający, wykazał znaczące zużycie. Aby go zregenerować, należy w pierwszej kolejności wykonać operację

A. napawania

B. tulejowania

C. radełkowania

D. klejenia

MEC.05Pytanie 455

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Parametry i procesy obróbki

Czynnikiem powodującym złamanie ostrza narzędzia skrawającego może być

A. zbyt mały posuw

B. zbyt duży posuw

C. niewystarczająca prędkość skrawania

D. niewystarczająca głębokość skrawania

MEC.03Pytanie 456

Montaż i obsługa maszyn i urz…

Kategorie: Materiały i korozja

Produktem niepełnego spalania węgla jest

A. para wodna

B. wodorotlenek węgla

C. tlenek węgla

D. dwutlenek węgla

MEC.03Pytanie 457

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Materiały i korozja

Stop odlewniczy określany jako silumin składa się z

A. magnezu z dodatkiem cynku

B. aluminium z dodatkiem krzemu

C. magnezu z dodatkiem aluminium

D. aluminium z dodatkiem cynku

MEC.03Pytanie 458

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Która z podkładek nie chroni połączenia śrubowego przed samoczynnym poluzowaniem?

A. Płaska

B. Sprężynowa

C. Odgięta

D. Zębatka

MEC.09Pytanie 459

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Podany na rysunku zapis oznacza, że ta część była poddana

A. azotowaniu.

B. hartowaniu.

C. cyjanowaniu.

D. odpuszczaniu.

MEC.03Pytanie 460

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Napędy i hydraulika

Rysunek przedstawia pompę wyporową

A. tłokową.

B. przeponową.

C. nurnikową.

D. skrzydełkową.

MEC.05Pytanie 461

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Rysunek techniczny i oznaczenia

Na rysunku przedstawiono symbol graficzny będący oznaczeniem uchwytu tokarskiego czteroszczękowego

A. z mocowaniem ręcznym.

B. z siłą docisku 4 MPa.

C. z napędem hydraulicznym.

D. z napędem pneumatycznym.

MEC.03Pytanie 462

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Napędy i hydraulika

Na mały tłok idealnej prasy hydraulicznej o średnicy 3 cm działa siła 100 N. Jaką wartość siły uzyskamy na dużym tłoku o średnicy 9 cm?

A. 300 N

B. 900 N

C. 1 200 N

D. 600 N

MEC.03Pytanie 463

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Kluczowe jest określenie odpowiedniego luzu osiowego podczas instalacji sprzęgła?

A. tulejowego

B. podatnego

C. łubkowego

D. ciernego

MEC.03Pytanie 464

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Koło zębate stożkowe o zębach prostych przedstawia zdjęcie oznaczone literą

B.

C.

A.

D.

MEC.08Pytanie 465

Wykonywanie i naprawa element…

Kategorie: Narzędzia i oprzyrządowanie Pomiary i kontrola jakości

Jakie narzędzie służy do wykonywania zgrubnych pomiarów gorących detali podczas ręcznego kucia?

A. macek

B. taśmy pomiarowej

C. przymiaru kreskowego

D. suwmiarki

MEC.09Pytanie 466

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Zjawiskiem równoczesnego nasycania powierzchni wyrobu atomami węgla i azotu jest

A. azotowanie

B. borowanie

C. cyjanowanie

D. azotonasiarczanie

MEC.03Pytanie 467

Montaż i obsługa maszyn i urz…

Kategorie: Bezpieczeństwo i BHP

Podczas używania piaskarki przedstawionej na rysunku należy założyć

A. okulary i maskę przeciwpyłową.

B. maskę przeciwpyłową i rękawice ochronne.

C. rękawice i okulary ochronne.

D. kombinezon, rękawice i hełm przeciwpyłowy.

MEC.03Pytanie 468

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Konserwacja i eksploatacja

Jakie z podanych czynności nie są częścią przeglądu technicznego?

A. Wymiana całych zespołów, które uległy zużyciu

B. Regulacja zespołów i mechanizmów

C. Weryfikacja i ustalenie stopnia zużycia części

D. Kontrola układu smarowania

MEC.03Pytanie 469

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Podczas montażu przekładni zębatych stopniowych osie wałów, na których zamontowane są koła zębate walcowe, powinny być względem siebie

A. równoległe

B. prostopadłe

C. zwichrowane

D. obrócone o kąt 45°

MEC.03Pytanie 470

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Które imadło należy zastosować do mocowania wałków podczas obróbki?

D.

C.

B.

A.

MEC.03Pytanie 471

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Napędy i hydraulika

Jaki typ zaworu powinien być wykorzystany w systemie hydraulicznym, jeśli część cieczy ma być kierowana do aktuatora, a pozostała część ma trafiać do zbiornika lub innej części układu o niższym ciśnieniu?

A. Przelewowy

B. Dławiący

C. Bezpieczeństwa

D. Redukcyjny

MEC.05Pytanie 472

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Rysunek techniczny i oznaczenia

Na którym rysunku przedstawiono nóż tokarski oprawkowy prawy do rowków prostych?

B.

D.

A.

C.

MEC.05Pytanie 473

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki Rysunek techniczny i oznaczenia

Programowanie cyklu frezowania kieszeni prostokątnej wymaga podania współrzędnych bezwzględnych środka tej kieszeni. W przypadku kieszeni przedstawionej na rysunku współrzędne te wynoszą

A. X = 20, Y = 15

B. X = 100, Y = 65

C. X = 60, Y= 40

D. X = 40, Y = 25

MEC.03Pytanie 474

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Bezpieczeństwo i BHP Konserwacja i eksploatacja

Pracownik ma możliwość

A. usuwać wióry i odpady z obrabiarek oraz urządzeń, które są w ruchu

B. korzystać z szafki narzędziowej oraz systemów do magazynowania narzędzi

C. obsługiwać urządzenie bez stosownych uprawnień i szkoleń

D. wydłużać ramię klucza innym kluczem lub rurą

MEC.08Pytanie 475

Wykonywanie i naprawa element…

Kategorie: Obróbka mechaniczna Materiały i połączenia

Oprawkę piłki ręcznej wskazanej na rysunku strzałką wykonuje się

A. z żeliwa lub staliwa.

B. ze stopów miedzi i cynku.

C. ze stali stopowej narzędziowej do pracy na gorąco.

D. ze stali niestopowej ogólnego przeznaczenia.

MEC.03Pytanie 476

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Na którym rysunku przedstawiono fragment łańcucha ogniwowego stosowanego w przekładni łańcuchowej?

Na rysunku 1. Wariant A

Na rysunku 2. Wariant B

Na rysunku 3. Wariant D

Na rysunku 4. Wariant C

MEC.03Pytanie 477

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Materiały i korozja

W porównaniu do zwykłego żeliwa szarego, żeliwo modyfikowane wyróżnia się

A. wyższymi właściwościami mechanicznymi

B. lepszą możliwością obróbczości

C. większą zdolnością do tłumienia drgań

D. większą odpornością na działanie korozji

MEC.09Pytanie 478

Organizacja i nadzorowanie pr…

Kategorie: Pomiary i kontrola jakości Eksploatacja i utrzymanie ruchu

Do sprawdzenia stanu technicznego łożyska tocznego podczas jego pracy, należy zastosować przyrząd przedstawiony na zdjęciu oznaczonym literą

C.

A.

D.

B.

MEC.09Pytanie 479

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty Organizacja produkcji

Jaki powinien być przekrój sworznia z materiału, który ma k_t = 200 MPa, aby znieść obciążenie tnące o sile F = 6 kN?

A. 45 mm2

B. 30 mm2

C. 15 mm2

D. 60 mm2

MEC.05Pytanie 480

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Pomiary i kontrola jakości

Do czego służy pokazany na rysunku pierścień?

A. Do nacinania gwintów.

B. Do pomiarów masy części.

C. Do weryfikacji gwintów metrycznych.

D. Do sprawdzania średnic wałków.

Lista pytań egzaminacyjnych

Filtrowanie pytań

Do montażu konstrukcji stalowej należy użyć po 100 sztuk śrub, nakrętek i podkładek zgodnie z przyjętym zestawieniem. Jaki będzie koszt zakupu tych materiałów, jeżeli 1 kg materiałów kosztuje 10 zł? MateriałMasa 1000 szt w kgŚruba M8x4023Nakrętka M85Podkładka2

Jakie materiały mogą być ponownie wykorzystane w procesie wytłaczania?

Wyświetlenie komunikatu OT0500 (X) OGRANICZNIK RUCHU + (SOFT. 1) (przykład na ekranie) dotyczy

Na rysunku ostrza noża strzałką oznaczono

Na którym rysunku przedstawiono zabieg pogłębiania walcowo-czołowego?

W celu zapobiegania przypadkowemu i niechcianemu upuszczeniu ładunku podczas pracy dźwignic, stosuje się

Na rysunku przedstawiono strugarkę

Co oznacza skrót DTR?

Jaką nazwę nosi element tokarki przedstawiony na ilustracji?

Po zakończeniu pracy na tokarce, łoże należy nasmarować

W jakiej odległości X od miejsca utwierdzenia A, należy przyłożyć siłę F1, aby moment utwierdzenia Mu = 0, jeżeli siła F1 = 4kN, a siła F2 = 2kN?

Rodzajem montażu wykorzystywanym w produkcji jednostkowej oraz małoseryjnej jest montaż

Czop wału, który był narażony na duży moment skręcający, wykazał znaczące zużycie. Aby go zregenerować, należy w pierwszej kolejności wykonać operację

Czynnikiem powodującym złamanie ostrza narzędzia skrawającego może być

Produktem niepełnego spalania węgla jest

Stop odlewniczy określany jako silumin składa się z

Która z podkładek nie chroni połączenia śrubowego przed samoczynnym poluzowaniem?

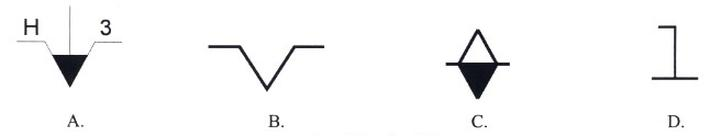

Podany na rysunku zapis oznacza, że ta część była poddana

Rysunek przedstawia pompę wyporową

Na rysunku przedstawiono symbol graficzny będący oznaczeniem uchwytu tokarskiego czteroszczękowego

Na mały tłok idealnej prasy hydraulicznej o średnicy 3 cm działa siła 100 N. Jaką wartość siły uzyskamy na dużym tłoku o średnicy 9 cm?

Kluczowe jest określenie odpowiedniego luzu osiowego podczas instalacji sprzęgła?

Koło zębate stożkowe o zębach prostych przedstawia zdjęcie oznaczone literą

Jakie narzędzie służy do wykonywania zgrubnych pomiarów gorących detali podczas ręcznego kucia?

Zjawiskiem równoczesnego nasycania powierzchni wyrobu atomami węgla i azotu jest

Podczas używania piaskarki przedstawionej na rysunku należy założyć

Jakie z podanych czynności nie są częścią przeglądu technicznego?

Podczas montażu przekładni zębatych stopniowych osie wałów, na których zamontowane są koła zębate walcowe, powinny być względem siebie

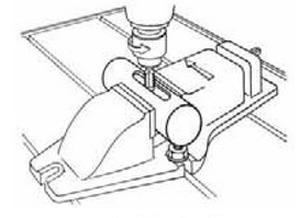

Które imadło należy zastosować do mocowania wałków podczas obróbki?

Jaki typ zaworu powinien być wykorzystany w systemie hydraulicznym, jeśli część cieczy ma być kierowana do aktuatora, a pozostała część ma trafiać do zbiornika lub innej części układu o niższym ciśnieniu?

Na którym rysunku przedstawiono nóż tokarski oprawkowy prawy do rowków prostych?

Programowanie cyklu frezowania kieszeni prostokątnej wymaga podania współrzędnych bezwzględnych środka tej kieszeni. W przypadku kieszeni przedstawionej na rysunku współrzędne te wynoszą

Pracownik ma możliwość

Oprawkę piłki ręcznej wskazanej na rysunku strzałką wykonuje się

Na którym rysunku przedstawiono fragment łańcucha ogniwowego stosowanego w przekładni łańcuchowej?

W porównaniu do zwykłego żeliwa szarego, żeliwo modyfikowane wyróżnia się

Do sprawdzenia stanu technicznego łożyska tocznego podczas jego pracy, należy zastosować przyrząd przedstawiony na zdjęciu oznaczonym literą

Jaki powinien być przekrój sworznia z materiału, który ma kt = 200 MPa, aby znieść obciążenie tnące o sile F = 6 kN?

Do czego służy pokazany na rysunku pierścień?

Do montażu konstrukcji stalowej należy użyć po 100 sztuk śrub, nakrętek i podkładek zgodnie z przyjętym zestawieniem. Jaki będzie koszt zakupu tych materiałów, jeżeli 1 kg materiałów kosztuje 10 zł?

Materiał Masa 1000 szt w kg
Śruba M8x40 23
Nakrętka M8 5
Podkładka 2

W jakiej odległości X od miejsca utwierdzenia A, należy przyłożyć siłę F₁, aby moment utwierdzenia M_u = 0, jeżeli siła F₁ = 4kN, a siła F₂ = 2kN?

Jaki powinien być przekrój sworznia z materiału, który ma k_t = 200 MPa, aby znieść obciążenie tnące o sile F = 6 kN?
