Montaż i obsługa maszyn i urz…
Do demontażu elementu przedstawionego na zdjęciu stosuje się
A. specjalne szczypce.
B. ściągacz do simeringów.
C. przyrząd do demontażu oringów.
D. wkrętak płaski.
Filtrowanie pytań
MEC.08 Pytanie 762
Wykonywanie i naprawa element…
Przedstawiony na rysunku przyrząd pomiarowy służy do
A. sprawdzania chropowatości.
B. pomiaru głębokości.
C. pomiaru kąta.
D. wyznaczania linii równoległych.
Montaż i obsługa maszyn i urz…
Kluczowym parametrem wskazującym na jakość przeprowadzonego remontu maszyny skrawającej do metalu jest
A. wytrzymałość
B. dokładność geometryczna
C. poziom hałasu
D. sprawność
Organizacja i nadzorowanie pr…
Do produkcji kół zębatych, które poddawane są nawęglaniu, używa się stali o oznaczeniu literowo-cyfrowym
A. C45
B. 41Cr4
C. 20HG
D. 44SMn28
Organizacja i nadzorowanie pr…
Punkt charakteryzujący prawidłowo pracującą pompę jest oznaczony na przedstawionym wykresie numerem.
Dane z pomiarów kontrolnych czterech pomp ujęto na wykresie: wydajność Q, wysokość podnoszenia H.
A. 4
B. 2
C. 1
D. 3
Organizacja i nadzorowanie pr…
Zgodnie z informacjami podanymi w tabeli, mycie obudowy maszyny technologicznej zaliczanej do klasy ochrony IP31 powinno odbywać się z użyciem
| Pierwsza cyfra | Znaczenie | Druga cyfra | Znaczenie |
|---|---|---|---|
| 0 | Brak ochrony | 0 | Brak ochrony |
| 1 | Ochrona przed obiektami większymi niż 50 mm | 1 | Ochrona przed pionowo spadającą wodą |
| 2 | Ochrona przed obiektami większymi niż 12 mm | 2 | Ochrona przed spadającą wodą jeśli przedmiot jest obrócony o 15 stopni |
| 3 | Ochrona przed obiektami większymi niż 2,5 mm | 3 | Ochrona przed spadającą wodą jeśli przedmiot jest obrócony o 60 stopni |
| 4 | Ochrona przed obiektami większymi niż 1 mm | 4 | Ochrona przed wodą bryzgającą ze wszystkich kierunków |
| 5 | Ochrona przed kurzem | 5 | Ochrona przed strumieniami wody |
| 6 | Całkowita ochrona przed kurzem | 6 | Ochrona przed bardzo silnym strumieniami wody |
| 7 | ------------- | 7 | Ochrona przed efektami zanurzenia w wodzie o głębokości do 1 m |
| 8 | ------------- | 8 | Ochrona przed efektami długotrwałego zanurzenia w wodzie |
A. myjki ciśnieniowej.
B. wyłącznie wilgotnej szmatki.
C. szczotki moczonej w wiadrze.
D. powolnego strumienia wody z węża.
Organizacja i nadzorowanie pr…
Dokument przedstawiony na rysunku należy wypełnić przy
A. zwrocie pobranego materiału.
B. przyjęciu materiału z jednostki wchodzącej w skład przedsiębiorstwa.
C. przekazaniu materiału między magazynami wewnątrz zakładu.
D. przekazaniu materiału przeznaczonego na sprzedaż.
Montaż i obsługa maszyn i urz…
Spoinę pachwinową przedstawia rysunek oznaczony literą
A. B.
B. D.
C. A.
D. C.
Montaż i obsługa maszyn i urz…
Jakich substancji nie stosuje się do czyszczenia elementów maszyn przeznaczonych do montażu?
A. nafty
B. środków zasadowych
C. paliwa diesla
D. wody
Montaż i obsługa maszyn i urz…
Minimalna liczba warunków równowagi, niezbędna do wyznaczenia reakcji i momentu utwierdzenia w punkcie C, wynosi
A. 6
B. 4
C. 2
D. 1
Użytkowanie obrabiarek skrawa…
Na którym rysunku przedstawiono symbol graficzny zamocowania z zastosowaniem zabieraka stałego?
A. B.
B. C.
C. A.
D. D.
MEC.05 Pytanie 772
Użytkowanie obrabiarek skrawa…
Przy konfigurowaniu obrabiarki CNC, terminy: bębnowy, tarczowy, łańcuchowy, kasetowy odnoszą się do
A. magazynów narzędziowych
B. uchwytów frezarskich
C. uchwytów tokarskich
D. przenośników
Organizacja i nadzorowanie pr…
W skład dokumentacji wchodzą szkice operacyjne obróbki?
A. naukowo-techniczna
B. techniczno-ruchowa
C. konstrukcyjna
D. technologiczna
Montaż i obsługa maszyn i urz…
Dla którego pola wykresu pary wodnej w układzie p-v, przedstawionego na rysunku, przemiana izobaryczna jest jednocześnie przemianą izotermiczną?
A. Pomiędzy krzywymi AK i KB
B. Na prawo od krzywej KB
C. Na lewo od krzywej AK
D. Powyżej punktu K
Wykonywanie i naprawa element…
Aby wyczyścić powierzchnię roboczą pilnika, trzeba użyć
A. szczotki z włosia
B. szczotki drucianej
C. skrobaka trójkątnego
D. pilnika zamkowego
Montaż i obsługa maszyn i urz…
Rysunek przedstawia przykład powstawania korozji
A. międzykrystalicznej.
B. powierzchniowej.
C. wżerowej.
D. szczelinowej.
Montaż i obsługa maszyn i urz…
Aby zamontować długą tulejkę w obudowie maszyny lub urządzenia, należy użyć
A. regulatora.
B. udaru.
C. prasę.
D. dźwigni.
Użytkowanie obrabiarek skrawa…

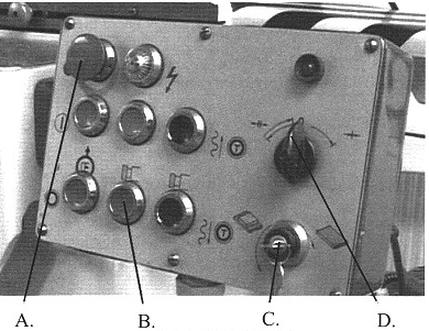

Przycisk na pulpicie maszynowym z symbolem
oznacza
A. włączenie posuwu przyspieszonego.
B. włączenie elektropompki chłodziwa.
C. start programu sterującego.
D. wysunięcie tulei konika.
Organizacja i nadzorowanie pr…
Na wał o średnicy czopa łożyskowego wynoszącej 30 mm osadzono łożysko toczne. Szerokość gniazda pod łożysko wraz z podcięciem pod pierścień ustalający wynosi 16 mm. Wymagana nośność dynamiczna łożyska wynosi 13 kN. Na podstawie danych w tabeli wybierz numer łożyska kulkowego, które należy zastosować.
| Numer łożyska | d mm | D mm | B mm | C kN |
|---|---|---|---|---|
| 6006 | 30 | 55 | 13 | 13,3 |
| 6200 | 10 | 30 | 9 | 5,72 |
| 6206 | 30 | 62 | 16 | 19,5 |
| 6306 | 30 | 72 | 19 | 28,5 |
| d – średnica wewnętrzna; D – średnica zewnętrzna; B – szerokość; C – nośność ruchowa | ||||
A. 6206
B. 6006
C. 6306
D. 6200
Użytkowanie obrabiarek skrawa…
Jaki sposób obróbki przedstawiono na rysunku?
A. Szlifowanie.
B. Wiercenie.
C. Toczenie.
D. Frezowanie.
Organizacja i nadzorowanie pr…
Zakład mechaniczny produkuje 4 000 sztuk prostych profili o masie 500 g każdy. Na podstawie danych z tabeli określ jakim rodzajem produkcji charakteryzuje się ten zakład.
| Rodzaj produkcji | Roczny program produkcyjny | ||
|---|---|---|---|
| Wyrób A | Wyrób B | Wyrób C | |
| Jednostkowa | do 5 | do 10 | do 100 |
| Małoseryjna | 5÷100 | 10÷200 | 100÷500 |
| Seryjna | 100÷300 | 200÷500 | 500÷5000 |
| Wielkoseryjna | 300÷1000 | 500÷5000 | 5000÷50000 |
| Masowa | ponad 1000 | ponad 5000 | ponad 50000 |
| Wyroby A – elementy o dużych gabarytach, znacznej pracochłonności i ciężarze ponad 300 N. | |||
| Wyroby B – elementy o średnich wymiarach i pracochłonności oraz ciężarze od 80 do 300 N. | |||
| Wyroby C – elementy małe, o niewielkiej pracochłonności i ciężarze do 80 N. | |||
| G=m·g | |||
A. Masowa.
B. Małoseryjna.
C. Seryjna.
D. Wielkoseryjna.
Montaż i obsługa maszyn i urz…
Regeneracja elementów maszyn przy użyciu metod fluidyzacji, nanoszenia proszków, a także bez użycia ciśnienia w procesie odlewania i formowania żywic, to nazywana jest nakładaniem
A. powłok metalowych
B. kompozytów metalożywicznych
C. powłok z tworzyw sztucznych
D. powłok galwanicznych
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono połączenie
A. nitowe.
B. kołkowe.
C. wpustowe.
D. klinowe.
Montaż i obsługa maszyn i urz…
Urządzenie pokazane na rysunku służy do
A. pomiaru szumu łożyska tocznego.
B. nagrzewania indukcyjnego pierścienia wewnętrznego w trakcie montażu łożyska tocznego.
C. pomiaru bicia wzdłużnego i poprzecznego łożyska tocznego.
D. oczyszczenia bieżni łożyska tocznego.
Użytkowanie obrabiarek skrawa…
Po każdorazowym zresetowaniu systemu sterowania maszyn CNC w większości przypadków konieczne jest "najechanie" na punkt
A. osi przedmiotu obrabianego
B. referencyjny
C. wymiany narzędzia
D. zerowy przedmiotu obrabianego
Montaż i obsługa maszyn i urz…
Dolny wymiar graniczny dla przedstawionego zapisu wynosi
| 10 ±0,3 |
A. 10,6 mm
B. 10,3 mm
C. 9,3 mm
D. 9,7 mm
Wykonywanie i naprawa element…
Jakie połączenia charakteryzują się dużą elastycznością deformacyjną oraz zdolnością do powrotu do pierwotnej formy?
A. Roztłaczanie.
B. Guma.
C. Klejenie.
D. Nitowanie.
Montaż i obsługa maszyn i urz…
Który z elementów najsilniej wpływa na przyspieszenie procesu korozji chemicznej?
A. Wysoka temperatura
B. Niska wilgotność
C. Niska temperatura
D. Wysokie ciśnienie
Użytkowanie obrabiarek skrawa…
Zalecane wartości skrawania podczas procesu obróbczy na tokarce CNC wynoszą: vf = 220 mm/min oraz fn = 0,20 mm/obr. Który fragment programu sterującego zawiera te zalecane wartości skrawania?
A. G96 S220 M4 F0.2
B. G94 S100 M4 F200
C. G95 S220 M4 F0.3
D. G95 S50 M3 F0.1
Montaż i obsługa maszyn i urz…
Podczas instalacji hydraulicznych systemów napędowych należy
A. dokonać maksymalnego dokręcenia złączek, aby zapobiec ich odkręceniu.
B. utrzymać należyitą czystość montowanych elementów.
C. zagwarantować odpowiednie smarowanie systemów.
D. wykorzystać dowolne komponenty w przypadku braku rekomendowanych.
Użytkowanie obrabiarek skrawa…
Oprzyrządowaniem przedstawionym na rysunku jest
A. podtrzymka tokarska.
B. ręczne imadło maszynowe precyzyjne.
C. prostokątny docisk frezarski.
D. oprawka narzędziowa do noży tokarskich.
Organizacja i nadzorowanie pr…
Którą metodę obróbki należy zastosować do wykonania uzębień wałka jak na przedstawionym rysunku?
A. Dłutowania Fellowsa.
B. Frezowania obwiedniowego.
C. Przepychania.
D. Przeciągania.
Montaż i obsługa maszyn i urz…
Jaki opis odnosi się do dostosowania maszyny do realizacji określonych procesów technologicznych?
A. Odpowiedni zakres regulacji
B. Ochrona przed przeciążeniem
C. Odporność na wibracje
D. Cicha praca
Montaż i obsługa maszyn i urz…
Jakie kolory powinny mieć kable doprowadzające gazy do urządzenia spawalniczego?
A. Niebieska do tlenu, szara do acetylenu
B. Szara do tlenu, czerwona do acetylenu
C. Czerwona do tlenu, szara do acetylenu
D. Niebieska do tlenu, czerwona do acetylenu
Montaż i obsługa maszyn i urz…
Które imadło należy zastosować do mocowania wałków podczas obróbki?
A. A.
B. D.
C. B.
D. C.
Użytkowanie obrabiarek skrawa…
Przed przeprowadzeniem operacji przeciągania, otwór wstępny w odlewie powinien być
A. szlifowany zgrubnie oraz wykończany oscylacyjnie
B. wytaczany lub wiercony i zgrubnie rozwiercany
C. poddany obróbce chemicznej
D. pogłębiany i polerowany
Użytkowanie obrabiarek skrawa…
Wyświetlenie komunikatu OT0500 (X) OGRANICZNIK RUCHU + (SOFT. 1) (przykład na ekranie) dotyczy
A. zadziałania wyłącznika krańcowego.
B. ograniczenia programowego ruchu.
C. ograniczenia ruchu wrzeciona.
D. ustawiania ruchu narzędzia.
Montaż i obsługa maszyn i urz…
Przed montażem stalowego koła zębatego, które zostało namagnesowane podczas szlifowania w uchwycie elektromagnetycznym, należy
A. dokładnie oczyścić i odmagnesować
B. poddać odprężającemu wyżarzaniu oraz dokładnie oczyścić
C. ponownie szlifować w uchwycie, który nie powoduje namagnesowania
D. wyłącznie dokładnie oczyścić
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono połączenie gwintowe
A. pośrednie.
B. za pomocą śruby dwustronnej.
C. za pomocą śruby pasowanej.
D. bezpośrednie.
Montaż i obsługa maszyn i urz…
Od czego zależy prędkość wypływu cieczy przez niewielki otwór w dnie zbiornika o cienkich ściankach?
A. kształtu otworu, przez który następuje wypływ
B. objętości cieczy zgromadzonej w zbiorniku
C. wysokości napełnienia zbiornika
D. powierzchni dolnej części zbiornika
