Montaż i obsługa maszyn i urz…
Jakie są naprężenia w rozciąganym pręcie, jeśli jego wydłużenie jednostkowe wynosi 0,04%, a moduł sprężystości wzdłużnej materiału, z którego jest stworzony, to 200 000 MPa?
A. 200 MPa
B. 80 MPa
C. 8 MPa
D. 20 MPa
Filtrowanie pytań
Użytkowanie obrabiarek skrawa…

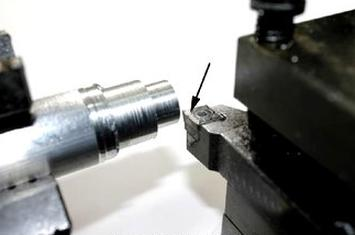

Na saniach narzędziowych przedstawionych na zdjęciu w miejscu oznaczonym strzałką należy zamocować
A. imak nożowy.
B. uchwyt obróbkowy.
C. podtrzymkę stałą.
D. korpus konika.
Użytkowanie obrabiarek skrawa…
Jakie narzędzie wykorzystuje się do oceny równości płaszczyzny?
A. poziomica
B. kątomierz
C. kątownik
D. liniał
Organizacja i nadzorowanie pr…
Roczna produkcja 200 sztuk wyrobów o dużej masie może być sklasyfikowana jako produkcja
A. wielkoseryjna
B. seryjna
C. małoseryjna
D. jednostkowa
MEC.09 Pytanie 1085
Organizacja i nadzorowanie pr…
Na wał o średnicy czopa łożyskowego wynoszącej 30 mm osadzono łożysko toczne. Szerokość gniazda pod łożysko wraz z podcięciem pod pierścień ustalający wynosi 16 mm. Wymagana nośność dynamiczna łożyska wynosi 13 kN. Na podstawie danych w tabeli wybierz numer łożyska kulkowego, które należy zastosować.
| Numer łożyska | d mm | D mm | B mm | C kN |
|---|---|---|---|---|
| 6006 | 30 | 55 | 13 | 13,3 |
| 6200 | 10 | 30 | 9 | 5,72 |
| 6206 | 30 | 62 | 16 | 19,5 |
| 6306 | 30 | 72 | 19 | 28,5 |
| d – średnica wewnętrzna; D – średnica zewnętrzna; B – szerokość; C – nośność ruchowa | ||||
A. 6306
B. 6006
C. 6200
D. 6206
Montaż i obsługa maszyn i urz…
Zasada montażu przy indywidualnym dopasowaniu polega na
A. użyciu dodatkowego elementu, takiego jak podkładka, w procesie montażu
B. uzyskaniu odpowiedniej dokładności dzięki dopasowaniu jednej z części
C. łączaniu komponentów o bardzo dużej precyzji wykonania
D. przeprowadzeniu selekcji elementów na wąskie grupy wymiarowe przed montażem
Montaż i obsługa maszyn i urz…
Realizując połączenie gwintowe spoczynkowe, powinno się zastosować gwint o kształcie
A. walcowym
B. prostokątnym
C. trapezowym
D. trójkątnym
Organizacja i nadzorowanie pr…
Jakie akcesoria należy zastosować do mocowania małych frezów piłkowych?
A. trzpień rozprężny
B. uchwyt trójszczękowy
C. imak narzędziowy
D. trzpień z pierścieniami i nakrętką
Montaż i obsługa maszyn i urz…
Jakie urządzenia są wykorzystywane do poziomego transportu złożonego reduktora?
A. taśmociągi gumowe
B. wciągarki
C. przenośniki
D. ciągniki
Montaż i obsługa maszyn i urz…
Rysunek przedstawia hamulec
A. cięgnowy.
B. stożkowy.
C. jednoklockowy.
D. wielopłytkowy.
MEC.05 Pytanie 1091
Użytkowanie obrabiarek skrawa…
Zakres tolerancji otworuϕ45,4+0,02-0,03 można zmierzyć mikrometrem z wewnętrznymi szczękami w podanym zakresie pomiarowym?
A. 5÷40 mm
B. 5÷30 mm
C. 5÷25 mm
D. 5÷50 mm
Montaż i obsługa maszyn i urz…
W celu podziału obwodu przedmiotu obrabianego na sześć równych segmentów, konieczne jest użycie
A. imadła maszynowego
B. imadła obrotowego
C. imadła maszynowego z pryzmą
D. podzielnicę
Użytkowanie obrabiarek skrawa…
Funkcją cieczy chłodząco-smarującej w trakcie obróbki skrawaniem nie jest
A. podnoszenie efektywności odprowadzania ciepła ze strefy skrawania
B. ochrona strefy skrawania przed wpływem tlenu z atmosfery
C. eliminowanie małych wiórów
D. redukcja tarcia pomiędzy ostrzem skrawającym a obrabianym materiałem
Użytkowanie obrabiarek skrawa…
Którą powierzchnię noża tokarskiego wskazano na ilustracji?
A. Powierzchnię skrawającą.
B. Powierzchnię natarcia.
C. Powierzchnię przyłożenia.
D. Powierzchnię podstawową.
Użytkowanie obrabiarek skrawa…
Ile może wynieść wartość prędkości skrawania przy toczeniu płytką wieloostrzową o gatunku NTP15 stali węglowej konstrukcyjnej o zawartości węgla C równej 0,4%. Skorzystaj z danych w tabeli.
| Materiał | Twardość HB | NTP15NTP25NTP35 | ||
|---|---|---|---|---|
| Posuw mm/obr | ||||
| 0,1÷0,8 | 0,15÷0,8 | 0,2÷1,0 | ||
| Prędkość skrawania mm/min | ||||
| Stal węglowa konstrukcyjna ogólnego przeznaczenia C0,2% C0,4% C0,7% | ||||
| 135 | 430÷230 | 380÷185 | 280÷150 | |
| 180 | 385÷200 | 370÷175 | 245÷90 | |
| 230 | 150÷80 | - | 200÷70 | |
| Stal niskostopowa wyżarzona ulepszona | 180 | 350-170 | 300÷150 | 180÷90 |
| 300 | 220÷110 | 185÷100 | 135÷90 | |
| Stal szybkotnąca wyżarzona | 250 | 220-110 | 200÷125 | 100÷55 |
A. 80 m/min
B. 120 m/min
C. 220 m/min
D. 160 m/min
Montaż i obsługa maszyn i urz…
Ostatni krok w montażu układu hydraulicznego polega na sprawdzeniu jego szczelności z olejem pod ciśnieniem
A. osiągającym maksymalnie 10% wartości ciśnienia standardowego
B. standardowym roboczym przy temperaturze minimum 150°C
C. większym o mniej więcej 50% od standardowego ciśnienia roboczego
D. przynajmniej 10-krotnie wyższym niż ciśnienie standardowe robocze
Montaż i obsługa maszyn i urz…
Największe zagrożenie dla konstrukcji nośnych stwarza korozja?
A. Równomierna
B. Powierzchniowa
C. Międzykrystaliczna
D. Miejscowa
Montaż i obsługa maszyn i urz…
W belce obciążonej jak na rysunku wartość reakcji Ra wynosi
A. 50 N
B. 25 N
C. 75 N
D. 100 N
Organizacja i nadzorowanie pr…
Aby osiągnąć pożądaną tolerancję wymiaru montażowego poprzez dodanie do konstrukcji dodatkowej elementu, należy przeprowadzić montaż
A. z wykorzystaniem selekcji
B. z całkowitą zamiennością
C. z zastosowaniem kompensacji
D. z indywidualnym dopasowaniem
Montaż i obsługa maszyn i urz…
Jaka metoda nacinania zębów przedstawiona jest na rysunku?
A. Frezowanie.
B. Szlifowanie.
C. Struganie.
D. Dłutowanie.
Organizacja i nadzorowanie pr…
Jakie są łączne wydatki związane z produkcją partii towaru, jeśli do jej wytworzenia firma poniosła koszty: materiałów 15 000 zł, wynagrodzeń pracowników 20 000 zł, wskaźnik kosztów ogólnych wyniósł 20% kosztów bezpośrednich, a odpady produkcyjne zostały oszacowane na 800 zł i sprzedane jako złom?
A. 41 460 zł
B. 42 800 zł
C. 43 060 zł
D. 41 200 zł
Organizacja i nadzorowanie pr…
Jaką grupę materiałów wykorzystuje się do tymczasowego zabezpieczenia elementów maszyn przed procesem korozji?
A. Metale nieżelazne
B. Farby proszkowe
C. Środki olejowe
D. Tworzywa termoplastyczne
Organizacja i nadzorowanie pr…
Zjawiskiem równoczesnego nasycania powierzchni wyrobu atomami węgla i azotu jest
A. azotonasiarczanie
B. cyjanowanie
C. borowanie
D. azotowanie
Użytkowanie obrabiarek skrawa…
Przedstawiony fragment kodu sterującego na frezarkę CNC to
| N05 G00 X85 Y51 |
| N10 G00 Z-5 |
| N15 G01 G42 X60 Y30 |
| N20 G01 X18 Y44 |
| N25 G01 X10 Y44 |
| N30 G03 I10 J0 X0 Y34 |
| N35 G00 Z20 |
| N40 M30 |
A. program główny.
B. cykl stały.
C. zwykły tekst.
D. podprogram.
Użytkowanie obrabiarek skrawa…
Jakie działanie wywołuje funkcja M05 w programie sterującym?
A. uruchomienie chłodziwa
B. zakończenie działania programu
C. wstrzymanie obrotów
D. uruchomienie obrotów w lewo
Montaż i obsługa maszyn i urz…

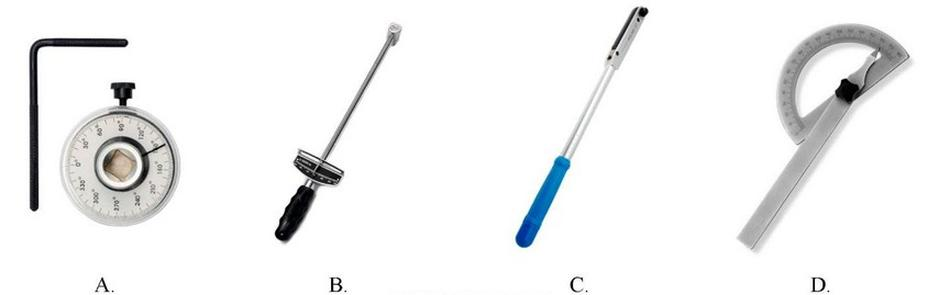

Za pomocą którego z przedstawionych na rysunkach narzędzi wykonuje się dokręcenie połączeń śrubowych o zadany kąt obrotu?
A. D.
B. C.
C. A.
D. B.
Wykonywanie i naprawa element…
Jakie połączenia rozłączne wykorzystuje się przy montażu rur?
A. Klejone
B. Lutowane
C. Skręcane
D. Zgrzewane
Montaż i obsługa maszyn i urz…
Czym są parametry Ra i Rz?
A. odstępstwami kształtu.
B. chropowatości powierzchni.
C. odstępstwami wymiaru.
D. nierówności powierzchni.
Wykonywanie i naprawa element…
Na podstawie rysunku wskaż wynik pomiaru wykonanego za pomocą suwmiarki warsztatowej.
A. 36,10 mm
B. 80,10 mm
C. 53,05 mm
D. 41,00 mm
Użytkowanie obrabiarek skrawa…
Dokumentacja techniczna maszyny nie zawiera
A. rysunków operacyjnych
B. widoku zewnętrznego urządzenia
C. normatywów dotyczących remontów
D. wykazu części zamiennych
Montaż i obsługa maszyn i urz…
Korozja wżerowa występuje szczególnie w atmosferze
A. chlorkowej
B. tlenowej
C. siarkowodorowej
D. wodorowej
Wykonywanie i naprawa element…
Strzałką na przedstawionym rysunku wskazano elementy czopa wału, które zostały wykonane w operacji
A. radełkowania.
B. piłowania.
C. toczenia.
D. frezowania.
Organizacja i nadzorowanie pr…
Obróbkę powierzchni wskazanej na ilustracji strzałką należy wykonać w operacji
A. radełkowania.
B. gwintowania.
C. szlifowania.
D. frezowania.
Montaż i obsługa maszyn i urz…
Aby wytworzyć panewkę łożyska ślizgowego, konieczne jest użycie
A. silikonu
B. stali narzędziowej
C. brązu odlewniczego
D. polietylenu
Montaż i obsługa maszyn i urz…
Sprzęgło cierne przedstawiono na rysunku oznaczonym literą
A. A.
B. D.
C. C.
D. B.
Montaż i obsługa maszyn i urz…
Ile prętów o długości 2 m trzeba zakupić, aby wykonać 100 szt. części zgodnie z przedstawionym rysunkiem, jeżeli naddatek na cięcie wynosi 5 mm?
A. 5 szt.
B. 3 szt.
C. 2 szt.
D. 4 szt.
Organizacja i nadzorowanie pr…
Dokumentacja związana z montażem nie obejmuje
A. karty instrukcyjnej obróbki
B. rysunku zestawieniowego zespołu
C. karty technologicznej montażu
D. wizualnego rysunku instalacji
Organizacja i nadzorowanie pr…
Jaką maksymalną siłą F, można obciążyć połączenie, jeżeli średnica trzonu nita wynosi 8 mm, a wytrzymałość materiału nita na ścinanie kt = 80 MPa?
A. 1 000 N
B. 6 400 N
C. 8 000 N
D. 4 000 N
Organizacja i nadzorowanie pr…
Jaki powinien być przekrój sworznia z materiału, który ma kt = 200 MPa, aby znieść obciążenie tnące o sile F = 6 kN?
A. 15 mm2
B. 60 mm2
C. 30 mm2
D. 45 mm2
Montaż i obsługa maszyn i urz…
Jak weryfikuje się poprawność montażu łożysk tocznych na wale?
A. czystości łożyska oraz wałka
B. czy elementy są wolne od rdzy
C. stanu czopa wału, na którym zamontowane jest łożysko
D. cichobieżności i równomierności działania zespołu
