Montaż i obsługa maszyn i urz…
Jaką moc wejściową posiada silnik hydrauliczny o rzeczywistej chłonności wynoszącej 0,002 m3/s, jeśli ciśnienie płynu na wejściu do silnika to 5 MPa, a na wyjściu wynosi 1 MPa?
A. 8 kW
B. 10 kW
C. 2 kW
D. 5 kW
Filtrowanie pytań
Użytkowanie obrabiarek skrawa…
W którym z poniższych fragmentów kodu sterującego obrabiarką CNC znajduje się informacja dotycząca gwintowania?
A. N05 S120 M03 T1 D1
B. N05 G01 X20 Y50 F1.25
C. N05 G33 Z-20 K2
D. N05 G02 X30 Y50 I5 J0
Użytkowanie obrabiarek skrawa…
Ustawienie trybu JOG w sterowniku CNC oznacza
A. pracę w trybie referencyjnym
B. działanie krok po kroku
C. sterowanie w trybie automatycznym
D. manualne sterowanie urządzeniem
Montaż i obsługa maszyn i urz…
Jeśli dojdzie do oparzenia termicznego, co należy zrobić w pierwszej kolejności?
A. nałożyć na oparzoną skórę jałowy opatrunek
B. posmarować oparzoną powierzchnię środkiem natłuszczającym
C. zalać oparzoną okolicę środkiem neutralizującym
D. dokładnie skropić oparzone miejsce strumieniem wody
Organizacja i nadzorowanie pr…
Duże zbiorniki, które są narażone na korozję elektrochemiczną, zabezpiecza się przez zastosowanie
A. ochrony katodowej
B. izolacji drewnianej
C. blachy nierdzewnej
D. farby emulsyjnej
Montaż i obsługa maszyn i urz…
Przyjmując koszt materiału na wał w wysokości 50 zł, czas realizacji 15 godzin oraz stawkę za godzinę pracy równą 30 zł, jaki będzie całkowity bezpośredni koszt produkcji wału?
A. 350 zł
B. 450 zł
C. 400 zł
D. 500 zł
Organizacja i nadzorowanie pr…
W oparciu o tabelę, określ pole tolerancji otworu o średnicy Ø40+0,0250
| Pole tolerancji | Odchyłki | Wartości odchyłek zależne od zakresu średnic [mm] | ||||
|---|---|---|---|---|---|---|
| > 18 ≤ 24 | > 24 ≤ 30 | > 30 ≤ 40 | > 40 ≤ 50 | > 50 ≤ 65 | ||
| G7 | ES | +0,028 | +0,028 | +0,034 | +0,034 | +0,040 |
| EI | +0,007 | +0,007 | +0,009 | +0,009 | +0,010 | |
| H6 | ES | +0,013 | +0,013 | +0,016 | +0,016 | +0,019 |
| EI | +0,000 | +0,000 | +0,000 | +0,000 | +0,000 | |
| H7 | ES | +0,021 | +0,021 | +0,025 | +0,025 | +0,030 |
| EI | +0,000 | +0,000 | +0,000 | +0,000 | +0,000 | |
| H8 | ES | +0,033 | +0,033 | +0,039 | +0,039 | +0,046 |
| EI | +0,000 | +0,000 | +0,000 | +0,000 | +0,000 | |
A. H8
B. H6
C. G7
D. H7
Wykonywanie i naprawa element…
Gumowe łączniki jako elementy elastyczne są wykorzystywane w celu
A. powiększenia amplitudy drgań komponentów maszyn oraz ich struktur nośnych
B. wzmocnienia amplitudy drgań przenoszonych wewnątrz urządzeń
C. zwielokrotnienia drgań przenoszonych wewnątrz obudów maszyn
D. ograniczenia drgań przekazywanych pomiędzy elementami maszyn
Montaż i obsługa maszyn i urz…
Jak weryfikuje się poprawność montażu łożysk tocznych na wale?
A. czy elementy są wolne od rdzy
B. czystości łożyska oraz wałka
C. cichobieżności i równomierności działania zespołu
D. stanu czopa wału, na którym zamontowane jest łożysko
Montaż i obsługa maszyn i urz…
W trakcie użytkowania ostrzarni narzędziowej konieczne jest noszenie odzieży roboczej oraz okularów ochronnych?
A. nakrycie głowy
B. fartuch ochronny
C. rękawice ochronne
D. buty gumowe
Montaż i obsługa maszyn i urz…
Jak należy zweryfikować prawidłowość umiejscowienia tokarki na podłożu?
A. profilometru
B. transametru
C. podzielnicy
D. poziomnicy
Montaż i obsługa maszyn i urz…
Przedstawiony na rysunku przyrząd stosuje się do
A. zgrzewania elektrooporowego.
B. pomiaru wytrzymałości nitów.
C. montażu łańcucha.
D. ściągania sprężyn.
MEC.05 Pytanie 2053
Użytkowanie obrabiarek skrawa…
Z punktu widzenia programisty początek układu odniesienia do toczenia przedmiotu przedstawionego na rysunku najkorzystniej jest przyjąć w miejscu oznaczonym literą
A. D.
B. B.
C. A.
D. C.
Montaż i obsługa maszyn i urz…
Wykonywanie obsługi maszyn i urządzeń opiera się na
A. dokumentacji techniczno-ruchowej
B. karcie technologicznej
C. schemacie montażowym
D. rysunku złożeniowym
Montaż i obsługa maszyn i urz…
Ile wynosi moment główny układu sił na rysunku względem bieguna O, jeżeli F1 = 100 N, F2=200 N, F3=50 N, r1=3 m, r2=1 m, r3=2 m?
A. 100 N m
B. 200 N m
C. 350 N m
D. 50 N m
Montaż i obsługa maszyn i urz…
Położenie zamków trzech pierścieni tłokowych w tłoku powinno być względem siebie przesunięte o kąt wynoszący
A. 150°
B. 90°
C. 180°
D. 120°
Montaż i obsługa maszyn i urz…
W celu podziału obwodu przedmiotu obrabianego na sześć równych segmentów, konieczne jest użycie
A. imadła maszynowego
B. podzielnicę
C. imadła maszynowego z pryzmą
D. imadła obrotowego
Organizacja i nadzorowanie pr…
Zespół działań związanych z równoczesną naprawą wszystkich zespołów w maszynie lub ich wymianą określamy mianem
A. remontu kapitalnego maszyny
B. przeglądu technicznego maszyny
C. naprawy średniej maszyny
D. obsługi okresowej maszyny
Użytkowanie obrabiarek skrawa…
Po włączeniu systemu sterowania obrabiarki CNC wymagane jest ustawienie na punkt
A. zerowy obrabiarki
B. odniesienia narzędzia
C. zerowy przedmiotu obrabianego
D. referencyjny obrabiarki
Montaż i obsługa maszyn i urz…
Aby prawidłowo podzielić obwód przedmiotu obrabianego na frezarce, konieczne jest użycie
A. trzpienia frezarskiego
B. podzielnicy uniwersalnej
C. tarczy czteroszczękowej
D. imadła obrotowego
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono schemat montażu
A. łożyska w korpusie.
B. tulei w obudowie.
C. wałka w korpusie.
D. osi w łożysku.
Użytkowanie obrabiarek skrawa…
Najlepszą efektywność w obróbce rowków w otworach osiąga
A. dłutownica
B. frezarka
C. przeciągarka
D. wytaczarka
Montaż i obsługa maszyn i urz…
Uszkodzenia zębów koła zębatego przedstawionego na zdjęciu powstały w wyniku
A. ścięcia.
B. pęknięcia.
C. zmęczenia.
D. korozji.
Montaż i obsługa maszyn i urz…

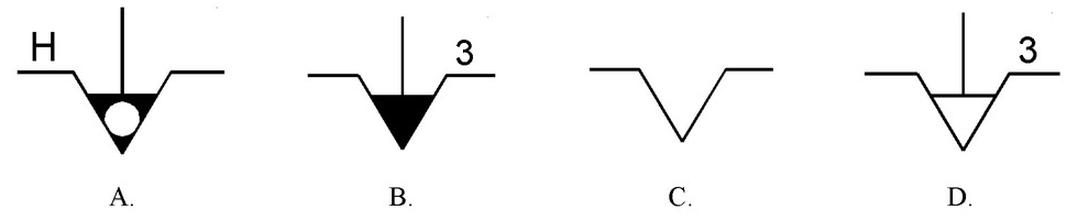

Spoinę pachwinową przedstawia rysunek oznaczony literą
A. C.
B. A.
C. B.
D. D.
Montaż i obsługa maszyn i urz…
Zjawisko uszkadzania pomp oraz turbin wodnych w wyniku spadku ciśnienia cieczy w przewodach określa się mianem
A. kawitacją
B. erozją
C. korozją międzykrystaliczną
D. korozją elektrochemiczną
Montaż i obsługa maszyn i urz…
Aby połączyć części maszyn za pomocą kołka walcowego o średnicy 08 mm, należy wykorzystać następujące narzędzia:
A. nawiertak, wiertło ϕ7,9 mm, rozwiertak ręczny ϕ8 mm, młotek
B. wiertło ϕ7,6 mm, rozwiertak maszynowy walcowy ϕ8 mm, młotek
C. wiertło ϕ7,9 mm, rozwiertak maszynowy stożkowy ϕ8 mm, młotek
D. wiertło ϕ7,6 mm, rozwiertak ręczny ϕ8 mm, młotek
MEC.05 Pytanie 2067
Użytkowanie obrabiarek skrawa…
Pokazany na rysunku piktogram przycisku pulpitu sterowniczego obrabiarki CNC służy do
A. uruchamiania ręcznego trybu pracy.
B. wyboru automatycznego ciągłego trybu pracy.
C. uruchamiania pojedynczego bloku programu.
D. najazdu na punkt referencyjny.
Użytkowanie obrabiarek skrawa…
Elementem służącym do zmiany kierunku ruchu mechanicznego sań wzdłużnych przy zachowaniu kierunku obrotu wrzeciona jest
A. wałek pociągowy
B. nawrotnica
C. skrzynka suportowa
D. gitara
Montaż i obsługa maszyn i urz…
Czop wału, który był narażony na duży moment skręcający, wykazał znaczące zużycie. Aby go zregenerować, należy w pierwszej kolejności wykonać operację
A. klejenia
B. tulejowania
C. napawania
D. radełkowania
Użytkowanie obrabiarek skrawa…
Wymienne wkładki skrawające narzędzi frezarskich, używane do obróbki profilowej, mają formę
A. okrągłą
B. ośmiokątną
C. prostokątną
D. romboidalną
Montaż i obsługa maszyn i urz…
Rysunek przedstawia przekrój
A. sprzęgła hydraulicznego.
B. przegubu kulowego.
C. zaworu redukcyjnego.
D. zaworu kulowego.
Montaż i obsługa maszyn i urz…
Zawór, który umożliwia zmianę kierunku przepływu powietrza w systemach pneumatycznych, to:
A. zawór bezpieczeństwa
B. zawór zwrotny
C. zawór dławiący
D. zawór redukcyjny
Montaż i obsługa maszyn i urz…
Pokrywa korpusu jest dokręcona śrubami imbusowymi Ml2. Które wiertło należy zastosować w celu wykonania otworów pod gwint? Skorzystaj z danych w tabeli
| Gwint wewnętrzny | Średnica wiertła pod gwint [mm] | |||
|---|---|---|---|---|
| Oznaczenie gwintu | Średnica wewnętrzna [mm] | |||
| Klasa tolerancji | Zakres wymiarów | |||
| min | max | |||
| M 8 | 6H | 6,647 | 6,912 | 6,8 |
| M 10 | 6H | 8,376 | 8,676 | 8,5 |
| M 12 | 6H | 10,106 | 10,441 | 10,2 |
| M 14 | 6H | 11,835 | 12,210 | 12 |
| M 16 | 6H | 13,835 | 14,210 | 14 |
A. Ø10,2
B. Ø8,5
C. Ø14,0
D. Ø12,0
Organizacja i nadzorowanie pr…
Zagrożeniem dla zdrowia tokarza pracującego przy tokarkach konwencjonalnych jest wykonywanie pracy
A. z użyciem narzędzia o zbyt małym przekroju trzonka
B. w rozpiętej koszuli
C. bez stosowania okularów ochronnych
D. z użyciem narzędzia z uszkodzoną płytką
Montaż i obsługa maszyn i urz…
Jakiego rodzaju rękawice powinien nosić spawacz?
A. Skórzane
B. Gumowe
C. Bawełniane
D. Drelichowe
Montaż i obsługa maszyn i urz…
Jaką wartość ma praca odkształcenia sprężyny, jeśli przy ściśnięciu jej długość zmniejszyła się o 40 mm, a siła ściskająca rosła liniowo od 0 N do 2000 N?
A. 40 J
B. 20 J
C. 160 J
D. 80 J
Organizacja i nadzorowanie pr…
Do wykonania uzębienia wieńca koła zębatego należy zastosować narzędzie przedstawione na zdjęciu oznaczonym literą
A. D.
B. A.
C. B.
D. C.
Użytkowanie obrabiarek skrawa…
Według wskazówek technologa zajmującego się obróbką korpusu, należy zastąpić "standardowe" płytki płytkami z materiałów supertwardych. Taki typ płytki można wykonać
A. z węglika spiekanego
B. ze stali hartowanej
C. z regularnego azotku boru
D. z cermetalu
Użytkowanie obrabiarek skrawa…
Bazując na tabeli, dobierz posuw podczas zgrubnej obróbki odlewu.
|
A. 0,2 mm/obr
B. 0,1 mm/obr
C. 0,3 mm/obr
D. 0,6 mm/obr
MEC.08 Pytanie 2080
Wykonywanie i naprawa element…
Na rysunku pokazano proces wykonywania gwintów z zastosowaniem
A. frezowania.
B. walcowania.
C. przeciągania.
D. toczenia.
