MEC.05 Pytanie 2 441
Użytkowanie obrabiarek skrawa…

Który zespół tokarki konwencjonalnej podlega smarowaniu raz na tydzień? Skorzystaj z danych przedstawionych w tabeli.

Ilustracja do pytania 1
A. Suport wzdłużny.
B. Koła zębate gitary.
C. Łożyska silnika elektrycznego.
D. Wspornik śruby pociągowej.
MEC.05 Pytanie 2 442
Użytkowanie obrabiarek skrawa…

Rysunek przedstawia cykl stały toczenia podcięć obróbkowych. Co oznacza parametr SPL?

Ilustracja do pytania 2
A. Kierunek ostrza z rejestru.
B. Położenie punktu bazowego w osi poprzecznej.
C. Położenie punktu bazowego w osi wzdłużnej.
D. Definicję kształtu narzędzia.
MEC.05 Pytanie 2 443
Użytkowanie obrabiarek skrawa…

Parametr R, w przedstawionym na rysunku cyklu G71 (toczenie równoległe do osi Z) oznacza wartość

Ilustracja do pytania 3
A. naddatku na obróbkę wykańczającą.
B. grubości warstwy skrawanej.
C. posuwu narzędzia.
D. wycofania się narzędzia.
MEC.05 Pytanie 2 444
Użytkowanie obrabiarek skrawa…

Którą cyfrą oznaczono punkt zerowy tokarki CNC na przedstawionym rysunku?

Ilustracja do pytania 4
A. 1
B. 4
C. 3
D. 2
MEC.05 Pytanie 2 445
Użytkowanie obrabiarek skrawa…

Przedstawiona grafika służy do określania parametrów w cyklu frezowania

Ilustracja do pytania 5
A. otworów kołowych na okręgu.
B. kieszeni prostokątnej.
C. otworów podłużnych na okręgu.
D. kieszeni okrągłej.
MEC.05 Pytanie 2 446
Użytkowanie obrabiarek skrawa…

Który blok programu realizuje ruch narzędzia po łuku z punktu P1 do P2?

Ilustracja do pytania 6
A. N30 G2 X0 Y25 I0 J-25
B. N30 G2 X0 Y-50 I0 J-25
C. N30 G2 X0 Y-50 I-25 J0
D. N30 G3 X0 Y-25 I25 J0
MEC.05 Pytanie 2 447
Użytkowanie obrabiarek skrawa…

Na podstawie parametrów w cyklu stałym określ, ile wynosi średnica zewnętrzna gwintu.

Ilustracja do pytania 7
A. 30 mm
B. 40 mm
C. 8 mm
D. 24 mm
MEC.05 Pytanie 2 448
Użytkowanie obrabiarek skrawa…

Który fragment programu sterującego zawiera funkcje stałej szybkości skrawania z ograniczeniem prędkości obrotowej N10 T0505?

Ilustracja do pytania 8
A. A.
B. C.
C. D.
D. B.
MEC.05 Pytanie 2 449
Użytkowanie obrabiarek skrawa…

Którą funkcję sterującą stosuje się w celu określenia kierunku obrotów wrzeciona?

A. M08
B. M05
C. M03
D. M01
MEC.05 Pytanie 2 450
Użytkowanie obrabiarek skrawa…

Referencyjny tryb pracy w obrabiarce CNC powoduje

A. synchronizację układu pomiarowego.
B. korygowanie programu NC.
C. synchronizację narzędzia obróbczego.
D. przyjęcie punktu zerowego przedmiotu.
MEC.05 Pytanie 2 451
Użytkowanie obrabiarek skrawa…

Przycisk na pulpicie maszynowym z symbolem

oznacza

Ilustracja do pytania 11
A. włączenie posuwu przyspieszonego.
B. wysunięcie tulei konika.
C. włączenie elektropompki chłodziwa.
D. start programu sterującego.
MEC.05 Pytanie 2 452
Użytkowanie obrabiarek skrawa…

Który blok realizuje ruch narzędzia z punktu 1 do 2 w programowaniu bezwzględnym?

Ilustracja do pytania 12
A. G03 X-50 Z-10 I0 K-10
B. G02 X50 Z-10 I0 K-10
C. G03 X50 Z-10 I0 K-10
D. G02 X50 Z10 I10 K0
MEC.05 Pytanie 2 453
Użytkowanie obrabiarek skrawa…

W którym bloku występują współrzędne określające położenie punktu zerowego wałka przedstawionego na rysunku?

Ilustracja do pytania 13
A. N10 G54 X0 Z80
B. N10 G54 X0 Z160
C. N10 G54 X0 Z60
D. N10 G54 X0 Z100
MEC.05 Pytanie 2 454
Użytkowanie obrabiarek skrawa…

Który przycisk służy do uruchamiania trybu pracy organizacja (parametry, serwis, transfer)?

Ilustracja do pytania 14
A. B.
B. D.
C. A.
D. C.
MEC.05 Pytanie 2 455
Użytkowanie obrabiarek skrawa…

Korzystając z danych przedstawionych na rysunku, można określić

Ilustracja do pytania 15
A. punkt zerowy narzędzia.
B. długość i promień freza.
C. wartości korekcyjne freza.
D. przesunięcie punktu zerowego.
MEC.05 Pytanie 2 456
Użytkowanie obrabiarek skrawa…

Której obrabiarki skrawającej dotyczy opis?

"Jest to obrabiarka służąca do obróbki otworów kształtowych, rowków i bardziej złożonych powierzchni zewnętrznych, w której narzędzie zdejmuje cały naddatek przeznaczony na obróbkę podczas jednego ruchu roboczego".

A. Tokarki.
B. Dłutownicy.
C. Szlifierki.
D. Przeciągarki.
MEC.05 Pytanie 2 457
Użytkowanie obrabiarek skrawa…

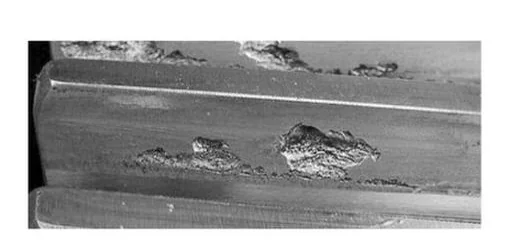

Które zjawisko może powstać w wyniku obróbki skrawaniem, w wysokiej temperaturze przy braku chłodzenia i zbyt miękkim materiale płytki skrawającej?

Ilustracja do pytania 17
A. C.
B. A.
C. B.
D. D.
MEC.05 Pytanie 2 458
Użytkowanie obrabiarek skrawa…

Do wykonywania zębów na kole zębatym stożkowym należy zastosować

A. dłutownicę Magga.
B. strugarkę Gleasona.
C. dłutownicę Fellowsa.
D. strugarkę wzdłużną.
MEC.05 Pytanie 2 459
Użytkowanie obrabiarek skrawa…

Którą obrabiarkę należy zastosować do obróbki wykańczającej czopa wałka po hartowaniu?

A. Szlifierkę do otworów.
B. Szlifierkę do wałków.
C. Nakiełczarkę do wałków.
D. Frezarkę uniwersalnej.
MEC.05 Pytanie 2 460
Użytkowanie obrabiarek skrawa…

Którą obrabiarkę należy zastosować do obróbki elementu typu tuleja w produkcji masowej?

A. Tokarkę uniwersalną.
B. Automat tokarski.
C. Tokarkę kłowo-uchwytową CNC.
D. Tokarkę rewolwerową.
MEC.05 Pytanie 2 461
Użytkowanie obrabiarek skrawa…

Na którym rysunku przedstawiono wiertarkę kadłubową?

Ilustracja do pytania 21
A. B.
B. A.
C. C.
D. D.
MEC.05 Pytanie 2 462
Użytkowanie obrabiarek skrawa…

Który zabieg obróbki skrawaniem należy wykonać na powierzchni oznaczonej na rysunku Tr24x5?

Ilustracja do pytania 22
A. Frezowanie rowka pod wpust.
B. Nacinanie gwintu.
C. Frezowanie powierzchni płaskiej.
D. Nacinanie uzębienia.
MEC.05 Pytanie 2 463
Użytkowanie obrabiarek skrawa…

Obrabiarka, na której należy wykonać rowki ustalające zgodnie z przedstawionym rysunkiem, to

Ilustracja do pytania 23
A. strugarka poprzeczna.
B. dłutownica.
C. frezarka pionowa.
D. przeciągarka pozioma.
MEC.05 Pytanie 2 464
Użytkowanie obrabiarek skrawa…

Główna krawędź skrawająca na rysunku noża tokarskiego oznaczona jest literą

Ilustracja do pytania 24
A. D.
B. C.
C. A.
D. B.
MEC.05 Pytanie 2 465
Użytkowanie obrabiarek skrawa…

Rysunek przedstawia część roboczą wiertła krętego. Ścin oznaczony jest literą

Ilustracja do pytania 25
A. D.
B. C.
C. B.
D. A.
MEC.05 Pytanie 2 466
Użytkowanie obrabiarek skrawa…

Diagram przedstawia wykres łamania wióra dla płytki wieloostrzowej przeznaczonej do obróbki zgrubnej stali węglowej zwykłej jakości. Wybierz zalecane wartości głębokości skrawania ap i posuwu f w celu zapewnienia łamania wióra.

Ilustracja do pytania 26
A. ap = 9,0; f = 0,8
B. ap = 1,0; f = 0,1
C. ap = 3,5; f = 0,2
D. ap = 0,5; f = 0,7
MEC.05 Pytanie 2 467
Użytkowanie obrabiarek skrawa…

Do sprawdzenia wykonania wymiaru ϕ40H7 należy użyć

A. suwmiarki uniwersalnej.
B. sprawdzianu szczękowego nastawnego.
C. sprawdzianu tłoczkowego dwugranicznego.
D. czujnika zegarowego.
MEC.05 Pytanie 2 468
Użytkowanie obrabiarek skrawa…

Której płytki wieloostrzowej należy użyć do wykonania gwintu trapezowego?

Ilustracja do pytania 28
A. B.
B. D.
C. C.
D. A.
MEC.05 Pytanie 2 469
Użytkowanie obrabiarek skrawa…

Na którym rysunku przedstawiono nóż tokarski oprawkowy prawy do rowków prostych?

Ilustracja do pytania 29
A. B.
B. C.
C. D.
D. A.
MEC.05 Pytanie 2 470
Użytkowanie obrabiarek skrawa…

Na podstawie danych w tabeli dobierz zakres szybkości skrawania do obróbki stali węglowej o wytrzymałości równej 750 MPa narzędziem z płytką z węglików gatunku S35.

Ilustracja do pytania 30
A. vc = 30÷50 m/min
B. vc = 40÷60 m/min
C. vc = 25÷45 m/min
D. vc = 20÷40 m/min
MEC.05 Pytanie 2 471
Użytkowanie obrabiarek skrawa…

Którego narzędzia należy użyć do pomiaru wymiaru wewnętrznego tulei ϕ50+0,02-0,03?

A. Głębokościomierza.
B. Mikrometru talerzykowego.
C. Średnicówki mikrometrycznej.
D. Suwmiarki uniwersalnej.
MEC.05 Pytanie 2 472
Użytkowanie obrabiarek skrawa…

Oblicz zalecaną wartość posuwu minutowego podczas obróbki frezem dwuostrzowym ɸ10 mm, stopu aluminium dla prędkości obrotowej wrzeciona n = 1000 obr/min. Skorzystaj z tabeli oraz wzoru: vf = fz·z·n

Ilustracja do pytania 32
A. vf = 400 mm/min
B. vf = 20 mm/min
C. vf = 100 mm/min
D. vf = 200 mm/min
MEC.05 Pytanie 2 473
Użytkowanie obrabiarek skrawa…

Współosiowość otworu z zewnętrzną powierzchnią walcową w przedmiocie typu tarcza (otwór wykonany na gotowo, zewnętrzna powierzchnia obrobiona zgrubnie) zapewnia ustalenie i zamocowanie przedmiotu podczas obróbki wykańczającej powierzchni zewnętrznej

A. w uchwycie tulejkowym.
B. na trzpieniu.
C. w uchwycie dwuszczękowym.
D. w uchwycie trójszczękowym samocentrującym.
MEC.05 Pytanie 2 474
Użytkowanie obrabiarek skrawa…

Do mocowania noża tokarskiego oprawkowego na tokarce CNC służy

A. podtrzymka stała.
B. głowica narzędziowa.
C. uchwyt tokarski hydrauliczny.
D. tarcza zabierakowa.
MEC.05 Pytanie 2 475
Użytkowanie obrabiarek skrawa…

W przykładzie przedstawionym na rysunku przedmiot obrabiany jest zamocowany za pomocą

Ilustracja do pytania 35
A. tarczy zabierakowej z zabierakiem i z podparciem kłem.
B. uchwytu membranowego z podtrzymką stałą.
C. uchwytu tulejkowego z podparciem kłem stałym.
D. zabieraka czołowego z podtrzymką ruchomą.
MEC.05 Pytanie 2 476
Użytkowanie obrabiarek skrawa…

Podczas toczenia materiału najbardziej pożądanym ze względu na trwałość ostrza jest wiór

A. odpryskowy.
B. schodkowy.
C. piłkowy.
D. wstęgowy.
MEC.05 Pytanie 2 477
Użytkowanie obrabiarek skrawa…

Narost najczęściej powstaje podczas obróbki skrawaniem metali

A. miękkich i ciągliwych.
B. kruchych i twardych.
C. bardzo twardych.
D. łamliwych i twardych.
MEC.05 Pytanie 2 478
Użytkowanie obrabiarek skrawa…

Przyczyną wyłamania ostrza płytki skrawającej może być

A. zbyt mały posuw.
B. za mała głębokość skrawania.
C. zbyt duży posuw.
D. za mała szybkość skrawania.
MEC.05 Pytanie 2 479
Użytkowanie obrabiarek skrawa…

Który uchwyt zapewnia zamocowanie pręta walcowego ciągnionego bez uszkodzeń materiału?

Ilustracja do pytania 39
A. D.
B. C.
C. A.
D. B.
MEC.05 Pytanie 2 480
Użytkowanie obrabiarek skrawa…

Ile może wynieść wartość prędkości skrawania przy toczeniu płytką wieloostrzową o gatunku NTP15 stali węglowej konstrukcyjnej o zawartości węgla C równej 0,4%. Skorzystaj z danych w tabeli.

Ilustracja do pytania 40
A. 220 m/min
B. 160 m/min
C. 80 m/min
D. 120 m/min
