Question 1

MTL.03 Pytanie 361

Kategorie: Obróbka plastyczna Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Określ na podstawie tabeli, które z wymienionych urządzeń walcowniczych należy zastosować do walcowania z wsadu o grubości 3,5 mm blachy o grubości 0,25 mm i szerokości 1800 mm.

Lp. Rodzaj walcarki i układ Materiał walcowany Przeznaczenie walcarki Maksymalna prędkość walcowania m/s
Grubość wsadu mm Grubość wyrobu mm Długość beczki, mm
1. Układy ciągłe 3-klatkowe kwarto stal, aluminium 2÷4 nie mniej niż 0,6÷0,7 do 2150 5÷20
2. Układy ciągłe 4-klatkowe kwarto stal, aluminium 2÷3,7 0,3÷2,6 do 2150 do 20
3. Układy ciągłe 5- i 6-klatkowe kwarto stal 2÷23 0,15÷0,38 do 2185 do 40
4. Walcarki 6-walcowe stal 2÷6 > 0,02 do 1000 do 7,0
5. Walcarki 20-walcowe stal 0,15÷3,0 0,002÷0,7 do 2000 do 10

Answer

A. Walcarkę 20-walcową.

B. Walcarkę 6-walcową.

C. Układ walcarek kwarto, ciągły, 4-klatkowy.

D. Układ walcarek kwarto, ciągły, 5-klatkowy.

Question 2

MTL.03 Pytanie 362

Kategorie: Procesy metalurgiczne Materiały i surowce

Eksploatacja maszyn i urządze…

Który z poniższych materiałów jest używany do produkcji końcówek dysz w piecach wielkopiecowych?

Answer

A. Żeliwo szare

B. Miedź elektrolityczna

C. Staliwo odporne na wysokie temperatury

D. Staliwo o wysokiej trwałości na ciepło

Question 3

MTL.05 Pytanie 363

Kategorie: Pomiary i kontrola jakości Urządzenia i narzędzia

Organizacja i prowadzenie pro…

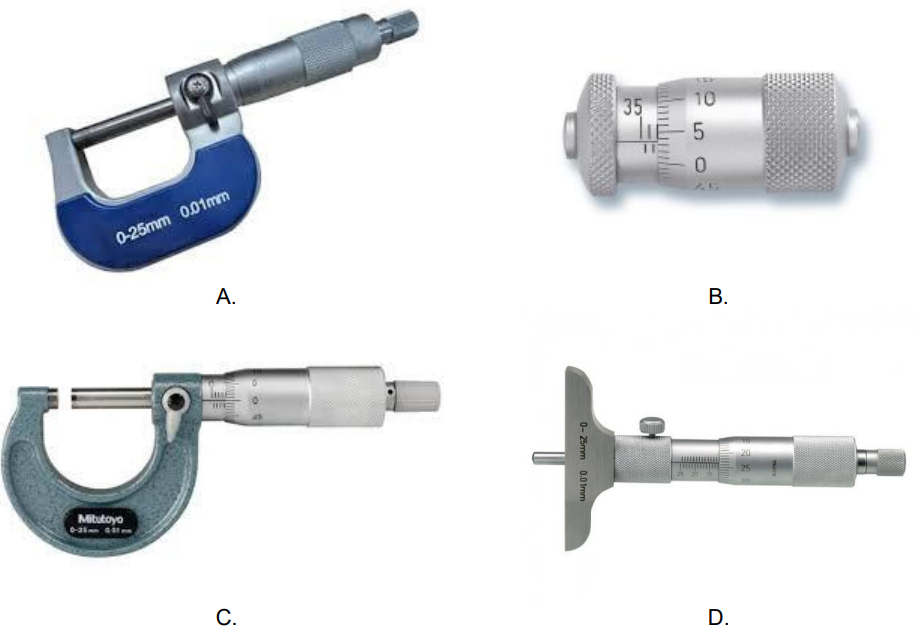

Do określenia stopnia zużycia prowadnic suwaka prasy cierno–śrubowej należy zastosować

Answer

A. mikrometr.

Question 4

MTL.03 Pytanie 364

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Temperatura topnienia brązu cynowego CuSn10 wynosi w przybliżeniu 1020°C. Zalecana temperatura wlewania wlewnic jest o 50 stopni wyższa. Jaką temperaturę należy ustawić do wylania brązu z pieca?

Answer

A. 1050±1060°C

Question 5

MTL.05 Pytanie 365

Kategorie: Procesy metalurgiczne Materiały i stopy

Organizacja i prowadzenie pro…

Z wykresu przedstawiającego zależność wydajności, czasu spiekania i zawartości FeO w spieku stanowiącym wsad do wielkiego pieca od średnicy ziaren koksu w mieszance spiekalniczej wynika, że wydajność spiekania jest maksymalna przy wprowadzeniu do mieszanki koksu o ziarnistości około

Answer

A. 0,25 cm

Question 6

MTL.05 Pytanie 366

Kategorie: Procesy metalurgiczne Materiały i stopy

Organizacja i prowadzenie pro…

W procesie elektro-rafinacji miedzi, występuje zjawisko

Answer

A. rozpuszczania anody i osadzania miedzi na katodzie.

B. rozpuszczania katody i osadzania miedzi na anodzie.

C. osadzania srebra i złota na katodzie.

D. przechodzenia żelaza i chromu do szlamu anodowego.

Question 7

MTL.03 Pytanie 367

Kategorie: Obróbka plastyczna Materiały i surowce

Eksploatacja maszyn i urządze…

Masa swobodnie kutej odkuwki powinna wynosić 400 kg. Oblicz masę surowca potrzebnego do jej wytworzenia, zakładając, że strata na zgorzelinę oraz obcięte końce wynosi 18% masy odkuwki?

A. 472 kg

B. 418 kg

C. 436 kg

D. 482 kg

Answer

A. 4 800 l

Answer

A. 3 300 kg

Answer

A. Twardości, młotkiem Poldi.

B. Twardości metodą Vickersa.

C. Udarności, na młocie typu Charpy.

D. Tłoczności metodą Erichsena.

Answer

A. 11 594 Mg

Answer

A. 20÷50 Mg

Answer

A. cyjanowaniem

Answer

A. Proces Bessemera

B. Proces Thomas

C. Proces EAF (Electric Arc Furnace)

D. Proces BFS (Blast Furnace Steelmaking)

Answer

A. Rockwella.

Answer

A. Temperatura 800°C, chłodzenie w oleju.

B. Temperatura 870°C, chłodzenie w wodzie.

C. Temperatura 840°C, chłodzenie w wodzie.

D. Temperatura 870°C, chłodzenie w oleju.

Answer

A. Statyczną rozciągania.

Answer

A. Smar szklany

Answer

A. otrzymywanie Al2O3 z boksytów, wytwarzanie masy anodowej i elektrolitu, elektroliza Al2O3, rafinacja Al.

Answer

A. Dwunastowalcową.

Answer

A. Austenit.

Answer

A. Implanty i zębatki

B. Włókna żarówek i porowate katalizatory

C. Radiatory i połączenia elektryczne

D. Lampy elektronowe oraz panewki do łożysk

Answer

A. 6,23 mm

Answer

A. Rolkowy.

Answer

A. pęknięcia międzykrystaliczne.

Answer

A. Nożyce gilotynowe

Answer

A. O 113°C

Answer

A. Rafinacji ogniowej

B. Suszenia koncentratu miedzi

C. Rafinacji elektrolitycznej

D. Odmiedziowania żużla zawiesinowego

Answer

A. 14 000 Mg

Answer

A. Wózek widłowy

B. Wózek platformowy

C. Suwnicę pomostową kleszczową

D. Suwnicę pomostową z chwytnikiem elektromagnetycznym

Answer

A. Aluminium

Answer

A. wyżarzanie odprężające i calcining

B. wyżarzanie ujednorodniające i wytrawianie

C. odpuszczanie niskie oraz shot blasting

D. obróbka cieplna oraz piaskowanie

Question 8

MTL.03 Pytanie 368

Kategorie: Obróbka plastyczna Materiały i surowce

Eksploatacja maszyn i urządze…

Określ na podstawie tabeli minimalną temperaturę, przy której może być prowadzone wyciskanie wyrobów ze stopów miedzi z cynkiem.

Temperatura wyciskania na gorąco
Materiał Temperatura wyciskania
°C
Duraluminium 380÷480
Miedź 600÷900
Mosiądz 650÷880
Nowe srebro 900÷950

A. 600ºC

B. 380ºC

C. 650ºC

D. 880ºC

Question 9

MTL.05 Pytanie 369

Kategorie: Procesy metalurgiczne Dokumentacja i organizacja produkcji

Organizacja i prowadzenie pro…

Określ zapotrzebowanie na złom stalowy do procesu produkcji ołowiu z pyłów i szlamów, jeżeli masa wsadu wynosi 15 Mg, a udział złomu to 16% masy wsadu ołowionośnego.

A. 2,4 Mg

B. 2,6 Mg

C. 2,2 Mg

D. 2,8 Mg

Question 10

MTL.05 Pytanie 370

Kategorie: Materiały i stopy Obróbka cieplna i plastyczna

Organizacja i prowadzenie pro…

Określ na podstawie wykresu temperaturę wyżarzania zupełnego stali o zawartości 0,6% C.

A. 750°C

B. 720°C

C. 980°C

D. 800°C

Question 11

MTL.05 Pytanie 371

Kategorie: Procesy metalurgiczne Pomiary i kontrola jakości Dokumentacja i organizacja produkcji

Organizacja i prowadzenie pro…

Na podstawie fragmentu dokumentacji oblicz minimalną ilość tlenu spalanego w ciągu doby w szybie reakcyjnym pieca zawiesinowego.

Parametry procesu zawiesinowego przetopu siarczkowych
koncentratów miedzi do miedzi blister
Parametr Jednostka Min. Max. Typowa
Stopień przetlenienia koncentratu Nm³/Mg 220 290 250÷275
Ilość spalanego tlenu w szybie reakcyjnym l/h 80 1000 80÷200
Temperatura podgrzania dmuchu technologicznego °C 20 220 100÷150

Question 12

MTL.03 Pytanie 372

Kategorie: Procesy metalurgiczne Obróbka plastyczna Materiały i surowce

Eksploatacja maszyn i urządze…

Oblicz na podstawie danych w tabeli minimalną masę kęsiska potrzebnego do wyprodukowania 2,5 t walcowanej na gorąco blachy o grubości 7 mm.

Techniczne normy zużycia materiałów wsadowych w produkcji blach grubych
Rodzaj wsadu Norma zużycia k
kg/t
Wlewki ze stali nieuspokojonej o masie poniżej 4 400 kg 1 370 ÷ 1 470
Wlewki ze stali nieuspokojonej o masie powyżej 4 400 kg 1 450 ÷ 1 540
Kęsiska płaskie na blachy o grubości do 8 mm 1 320 ÷ 1 350
Kęsiska płaskie na blachy o grubości powyżej 8 mm 1 180 ÷ 1 240

Question 13

MTL.03 Pytanie 373

Kategorie: Procesy metalurgiczne Materiały i surowce

Eksploatacja maszyn i urządze…

Określ na podstawie tabeli jaką minimalną ilość karbonizatu węglowego należy przygotować do wytworzenia 3 Mg suchej mieszanki do produkcji brykietów stanowiących wsad do otrzymywania kamienia miedziowego w piecu szybowym.

Udziały poszczególnych składników w mieszance do produkcji brykietów (stan suchy)
Materiał Udział %
Koncentrat 75÷80
Pyły szybowe 1÷2
Odsiewy brykietów 8÷12
Lepiszcze 5÷6
Karbonizat węglowy 3÷4

A. 85 kg

B. 60 kg

C. 45 kg

D. 90 kg

Question 14

MTL.05 Pytanie 374

Kategorie: Materiały i stopy Pomiary i kontrola jakości

Organizacja i prowadzenie pro…

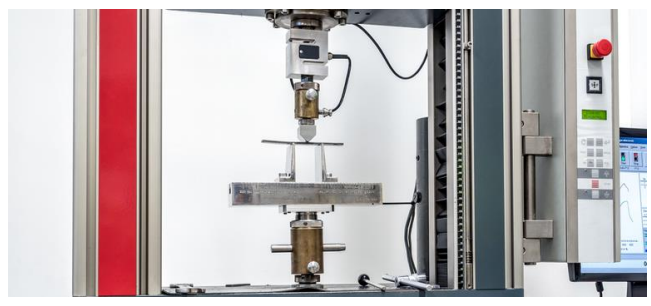

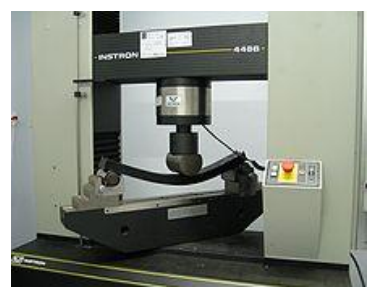

Którą próbę badania właściwości metali przedstawiono schematycznie na rysunku?

Question 25

MTL.05 Pytanie 385

Kategorie: Materiały i stopy Obróbka cieplna i plastyczna

Organizacja i prowadzenie pro…

Na podstawie informacji zawartych w tabeli wskaż temperaturę hartowania tulei ze stali 20MnCrS5, jeżeli proces należy prowadzić w temperaturze o 20ºC wyższej niż minimalna temperatura hartowania warstwy powierzchniowej podana w normie.

Warunki obróbki cieplnej stali
wyciąg z PN-EN10084:2008 Stale do nawęglania
Oznaczenie stali Próba hartowania od czoła
Temperatura austenityzowania
°C Temperatura nawęglania
°C Temperatura hartowania rdzenia
°C Temperatura hartowania warstwy powierzchniowej
°C Odpuszczanie
°C
Znak Numer
28Cr4 1.7030 850 880 do 980 880 do 920 780 do 820 150 do 200
28CrS4 1.7036 850 880 do 980 880 do 920 780 do 820 150 do 200
16MnCr5 1.7131 870 880 do 980 880 do 920 780 do 820 150 do 200
16MnCrS5 1.7139 870 880 do 980 880 do 920 780 do 820 150 do 200
20MnCr5 1.7147 870 880 do 980 880 do 920 780 do 820 150 do 200
20MnCrS5 1.7149 870 880 do 980 880 do 920 780 do 820 150 do 200

A. 880ºC

B. 900ºC

C. 820ºC

D. 800ºC

Question 26

MTL.05 Pytanie 386

Kategorie: Materiały i stopy Obróbka cieplna i plastyczna

Organizacja i prowadzenie pro…

Który składnik strukturalny stopów żelaza jest mieszaniną ferrytu i cementytu o budowie płytkowej?

Question 27

MTL.03 Pytanie 387

Kategorie: Procesy metalurgiczne Materiały i surowce

Eksploatacja maszyn i urządze…

Określ na podstawie tabeli, która z wymienionych atmosfer ochronnych powinna być zastosowana w produkcji spieków z proszków tantalu.

Tabela atmosfer ochronnych wykorzystywanych do spiekania wyrobów
Materiał proszku Atmosfera ochronna
Azot Wodór Argon Hel Próżnia
Stopy aluminium x x x
Mosiądz x
Stale nierdzewne x x
Węgliki spiekane x x x x
Tytan, niob, tantal x x

A. Azot.

B. Argon.

C. Hel.

D. Wodór.

Question 28

MTL.05 Pytanie 388

Kategorie: Procesy metalurgiczne Pomiary i kontrola jakości Dokumentacja i organizacja produkcji

Organizacja i prowadzenie pro…

Określ na podstawie dokumentacji parametrów wejściowych procesu zawiesinowego przetopu koncentratów miedzi maksymalną wielkość nadawy koncentratu w ciągu 1 zmiany (należy przyjąć, że 1 zmiana trwa 8h).

Parametr Jednostka Min. Max. Typowa
Wielkość nadawy koncentratu Mg/h 40 120 80÷112
Sposób rozłożenia strumienia koncentratu na poszczególne palniki Mg/h 10 30 20÷28
Wielkość nadawy pyłów zwrotnych Mg/h 0 16 9-14
Wielkość nadawy produktu z IOS Mg/h 0 8 1÷4,5
Wielkość nadawy odsiewów kamienia wapiennego Mg/h 0 4 1÷2
Stopień przetlenienia koncentratu Nm³/Mg 220 290 250÷275
Zawartość tlenu w dmuchu technologicznym % 70 85 76÷82
Ilość oleju spalanego w szybie reakcyjnym l/h 80 1000 80÷200
Temperatura podgrzania dmuchu technologicznego °C 20 220 100÷150
Przepływ powietrza do aeracji Nm³/h 150 300 160÷200
Wielkość strumienia dmuchu zimnego powietrza do odstojnika Nm³/h 0 10000 2000÷5000

A. 360 Mg

B. 896 Mg

C. 320 Mg

D. 960 Mg

Question 29

MTL.03 Pytanie 389

Kategorie: Procesy metalurgiczne Materiały i surowce

Eksploatacja maszyn i urządze…

Jakie spośród wymienionych produktów są uzyskiwane tylko dzięki procesowi metalurgii proszków?

Question 30

MTL.05 Pytanie 390

Kategorie: Pomiary i kontrola jakości Urządzenia i narzędzia

Organizacja i prowadzenie pro…

Na ilustracji przedstawiono wynik pomiaru średnicy pręta mikrometrem. Jaką średnicę ma ten pręt?

Question 31

MTL.03 Pytanie 391

Kategorie: Maszyny i urządzenia

Eksploatacja maszyn i urządze…

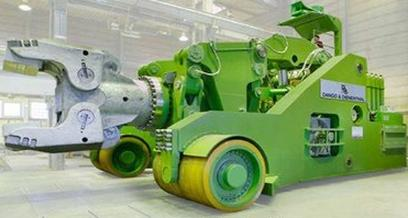

Jaki rodzaj transportu kęsiska przedstawia zdjęcie?

Question 32

MTL.05 Pytanie 392

Kategorie: Materiały i stopy Wady i defekty wyrobów

Organizacja i prowadzenie pro…

Wewnętrzne pęknięcia przebiegające przez ziarna, występujące głównie w stalach chromowych i chromoniklowych, widoczne na przełomach próbek ulepszonych cieplnie w postaci jasnych obszarów różnej wielkości i różnej orientacji lub w postaci pęknięć na przekrojach po wytrawieniu, to wada określana jako

Question 33

MTL.03 Pytanie 393

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Które z poniższych urządzeń nadaje się najlepiej do precyzyjnego i bezstratnego pocięcia arkusza blachy stalowej o wymiarach 1500 x 1000 mm i grubości 1,5 mm na pasy o szerokości 200 mm?

Question 34

MTL.03 Pytanie 394

Kategorie: Obróbka plastyczna Obróbka cieplna Pomiary i kontrola jakości

Eksploatacja maszyn i urządze…

Wsad należy nagrzać przed obróbką plastyczną do temperatury 1200°C. Odczytaj z rysunku miernika temperaturę materiału w piecu i oblicz, o ile stopni należy ten materiał dogrzać.

Question 35

MTL.03 Pytanie 395

Kategorie: Procesy metalurgiczne Materiały i surowce

Eksploatacja maszyn i urządze…

Na jakim etapie obróbki technologicznej rud miedzi uzyskuje się miedź anodową?

Question 36

MTL.05 Pytanie 396

Kategorie: Procesy metalurgiczne Obróbka cieplna i plastyczna Pomiary i kontrola jakości

Organizacja i prowadzenie pro…

Na podstawie informacji zawartych w tabeli oblicz wymaganą szerokość pasów blachy stalowej o grubości 2,8 mm do wykonania operacji wycinania na prasie krążków o średnicy 250 mm.

A. 254 mm

B. 253 mm

C. 256 mm

D. 255 mm

Question 37

MTL.05 Pytanie 397

Kategorie: Procesy metalurgiczne Dokumentacja i organizacja produkcji

Organizacja i prowadzenie pro…

W tabeli określono zużycie podstawowych surowców przy produkcji brykietów do pieca szybowego, stosowanego w metalurgii miedzi. Oblicz maksymalne zużycie koncentratu miedzi podczas 25 dni roboczych, przy dwuzmianowym systemie pracy wydziału produkującego brykiety.

Materiał wsadowy Zapotrzebowanie na surowiec
kg/h
Koncentrat miedzi 70 000÷95 000
Pyły zwrotne 8 000÷16 000
Kamień wapienny 3 000÷5 000

Question 38

MTL.03 Pytanie 398

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Jakie z wymienionych urządzeń powinno się wykorzystać do przewozu gorących wlewków w piecu wgłębnym na terenie kuźni?

Question 39

MTL.03 Pytanie 399

Kategorie: Procesy metalurgiczne Materiały i surowce

Eksploatacja maszyn i urządze…

Jaki metal jest produkowany na dużą skalę w metodzie ISP (ang. Imperial Smelting Process)?

Question 40

MTL.03 Pytanie 400

Kategorie: Procesy metalurgiczne Obróbka plastyczna Obróbka cieplna

Eksploatacja maszyn i urządze…

Filtrowanie pytań

Który z poniższych materiałów jest używany do produkcji końcówek dysz w piecach wielkopiecowych?

Do określenia stopnia zużycia prowadnic suwaka prasy cierno–śrubowej należy zastosować

Temperatura topnienia brązu cynowego CuSn10 wynosi w przybliżeniu 1020°C. Zalecana temperatura wlewania wlewnic jest o 50 stopni wyższa. Jaką temperaturę należy ustawić do wylania brązu z pieca?

Z wykresu przedstawiającego zależność wydajności, czasu spiekania i zawartości FeO w spieku stanowiącym wsad do wielkiego pieca od średnicy ziaren koksu w mieszance spiekalniczej wynika, że wydajność spiekania jest maksymalna przy wprowadzeniu do mieszanki koksu o ziarnistości około

W procesie elektro-rafinacji miedzi, występuje zjawisko

Masa swobodnie kutej odkuwki powinna wynosić 400 kg. Oblicz masę surowca potrzebnego do jej wytworzenia, zakładając, że strata na zgorzelinę oraz obcięte końce wynosi 18% masy odkuwki?

Określ na podstawie tabeli minimalną temperaturę, przy której może być prowadzone wyciskanie wyrobów ze stopów miedzi z cynkiem.

Temperatura wyciskania na gorąco
Materiał Temperatura wyciskania
°C
Duraluminium 380÷480
Miedź 600÷900
Mosiądz 650÷880
Nowe srebro 900÷950

Określ zapotrzebowanie na złom stalowy do procesu produkcji ołowiu z pyłów i szlamów, jeżeli masa wsadu wynosi 15 Mg, a udział złomu to 16% masy wsadu ołowionośnego.

Określ na podstawie wykresu temperaturę wyżarzania zupełnego stali o zawartości 0,6% C.

Którą próbę badania właściwości metali przedstawiono schematycznie na rysunku?

Oblicz minimalną ilość tlenku glinu (III) do produkcji 5 800 Mg aluminium w procesie elektrolizy, jeżeli zużycie Al₂O₃ wynosi 1,93÷1,95 Mg na 1 Mg aluminium.

Metoda, która polega na nasyceniu powierzchni stalowych obiektów jednocześnie węglem oraz azotem w temperaturze od 500 do 950°C, określana jest mianem

Który z poniższych procesów technologicznych jest stosowany do produkcji stali z zastosowaniem pieców elektrycznych?

Symbol HRB oznacza twardość określoną na podstawie badania metodą

Który rodzaj próby należy przeprowadzić w celu określenia przewężenia badanej próbki?

Jaką substancję smarną wykorzystuje się w obróbce plastycznej prowadzonej w temperaturze pokojowej?

Etapami przemysłowego wytwarzania aluminium są:

Którą walcarkę należy zastosować w procesie produkcji kształtowników Τ60?

Który składnik strukturalny stopów żelaza jest mieszaniną ferrytu i cementytu o budowie płytkowej?

Jakie spośród wymienionych produktów są uzyskiwane tylko dzięki procesowi metalurgii proszków?

Na ilustracji przedstawiono wynik pomiaru średnicy pręta mikrometrem. Jaką średnicę ma ten pręt?

Jaki rodzaj transportu kęsiska przedstawia zdjęcie?

Które z poniższych urządzeń nadaje się najlepiej do precyzyjnego i bezstratnego pocięcia arkusza blachy stalowej o wymiarach 1500 x 1000 mm i grubości 1,5 mm na pasy o szerokości 200 mm?

Wsad należy nagrzać przed obróbką plastyczną do temperatury 1200°C. Odczytaj z rysunku miernika temperaturę materiału w piecu i oblicz, o ile stopni należy ten materiał dogrzać.

Na jakim etapie obróbki technologicznej rud miedzi uzyskuje się miedź anodową?

Na podstawie informacji zawartych w tabeli oblicz wymaganą szerokość pasów blachy stalowej o grubości 2,8 mm do wykonania operacji wycinania na prasie krążków o średnicy 250 mm.

Jakie z wymienionych urządzeń powinno się wykorzystać do przewozu gorących wlewków w piecu wgłębnym na terenie kuźni?

Jaki metal jest produkowany na dużą skalę w metodzie ISP (ang. Imperial Smelting Process)?

Do podstawowych działań związanych z przygotowaniem walcówki ze stali niestopowej do procesu ciągnienia na zimno zalicza się

Lp.	Rodzaj walcarki i układ	Materiał walcowany	Przeznaczenie walcarki			Maksymalna prędkość walcowania m/s
Lp.	Rodzaj walcarki i układ	Materiał walcowany	Grubość wsadu mm	Grubość wyrobu mm	Długość beczki, mm	Maksymalna prędkość walcowania m/s
1.	Układy ciągłe 3-klatkowe kwarto	stal, aluminium	2÷4	nie mniej niż 0,6÷0,7	do 2150	5÷20
2.	Układy ciągłe 4-klatkowe kwarto	stal, aluminium	2÷3,7	0,3÷2,6	do 2150	do 20
3.	Układy ciągłe 5- i 6-klatkowe kwarto	stal	2÷23	0,15÷0,38	do 2185	do 40
4.	Walcarki 6-walcowe	stal	2÷6	> 0,02	do 1000	do 7,0
5.	Walcarki 20-walcowe	stal	0,15÷3,0	0,002÷0,7	do 2000	do 10

Temperatura wyciskania na gorąco
Materiał	Temperatura wyciskania °C
Duraluminium	380÷480
Miedź	600÷900
Mosiądz	650÷880
Nowe srebro	900÷950

Parametry procesu zawiesinowego przetopu siarczkowych koncentratów miedzi do miedzi blister
Parametr	Jednostka	Min.	Max.	Typowa
Stopień przetlenienia koncentratu	Nm³/Mg	220	290	250÷275
Ilość spalanego tlenu w szybie reakcyjnym	l/h	80	1000	80÷200
Temperatura podgrzania dmuchu technologicznego	°C	20	220	100÷150

Techniczne normy zużycia materiałów wsadowych w produkcji blach grubych
Rodzaj wsadu	Norma zużycia k kg/t
Wlewki ze stali nieuspokojonej o masie poniżej 4 400 kg	1 370 ÷ 1 470
Wlewki ze stali nieuspokojonej o masie powyżej 4 400 kg	1 450 ÷ 1 540
Kęsiska płaskie na blachy o grubości do 8 mm	1 320 ÷ 1 350
Kęsiska płaskie na blachy o grubości powyżej 8 mm	1 180 ÷ 1 240

Udziały poszczególnych składników w mieszance do produkcji brykietów (stan suchy)
Materiał	Udział %
Koncentrat	75÷80
Pyły szybowe	1÷2
Odsiewy brykietów	8÷12
Lepiszcze	5÷6
Karbonizat węglowy	3÷4

Parametr	Jednostka	Wartość
Masa żużla zawiesinowego	Mg/cykl	400
Masa żużla konwertorowego	Mg/cykl	0÷80
Masa kamienia wapiennego	Mg/cykl	20÷50
Masa koksu	Mg/cykl	12÷18
Masa żużla stałego	Mg/cykl	20÷60
Czas trwania cyklu	h	8

Zalecane warunki obróbki cieplnej
Znak stali	Temperatura hartowania ± 10°C	Ośrodek chłodzący	Temperatura odpuszczania ± 30°C
50S	800	woda	380
40S2	840	woda	430
50S2	870	woda	460
55S2	870	olej	460
50HSA	850	olej	520

Warunki obróbki cieplnej stali
wyciąg z PN-EN10084:2008 Stale do nawęglania
Oznaczenie stali		Próba hartowania od czoła Temperatura austenityzowania °C	Temperatura nawęglania °C	Temperatura hartowania rdzenia °C	Temperatura hartowania warstwy powierzchniowej °C	Odpuszczanie °C
Znak	Numer	Próba hartowania od czoła Temperatura austenityzowania °C	Temperatura nawęglania °C	Temperatura hartowania rdzenia °C	Temperatura hartowania warstwy powierzchniowej °C	Odpuszczanie °C
28Cr4	1.7030	850	880 do 980	880 do 920	780 do 820	150 do 200
28CrS4	1.7036	850	880 do 980	880 do 920	780 do 820	150 do 200
16MnCr5	1.7131	870	880 do 980	880 do 920	780 do 820	150 do 200
16MnCrS5	1.7139	870	880 do 980	880 do 920	780 do 820	150 do 200
20MnCr5	1.7147	870	880 do 980	880 do 920	780 do 820	150 do 200
20MnCrS5	1.7149	870	880 do 980	880 do 920	780 do 820	150 do 200

Tabela atmosfer ochronnych wykorzystywanych do spiekania wyrobów
Materiał proszku	Atmosfera ochronna
Materiał proszku	Azot	Wodór	Argon	Hel	Próżnia
Stopy aluminium	x	x			x
Mosiądz		x
Stale nierdzewne		x			x
Węgliki spiekane		x	x	x	x
Tytan, niob, tantal				x	x

Parametr	Jednostka	Min.	Max.	Typowa
Wielkość nadawy koncentratu	Mg/h	40	120	80÷112
Sposób rozłożenia strumienia koncentratu na poszczególne palniki	Mg/h	10	30	20÷28
Wielkość nadawy pyłów zwrotnych	Mg/h	0	16	9-14
Wielkość nadawy produktu z IOS	Mg/h	0	8	1÷4,5
Wielkość nadawy odsiewów kamienia wapiennego	Mg/h	0	4	1÷2
Stopień przetlenienia koncentratu	Nm³/Mg	220	290	250÷275
Zawartość tlenu w dmuchu technologicznym	%	70	85	76÷82
Ilość oleju spalanego w szybie reakcyjnym	l/h	80	1000	80÷200
Temperatura podgrzania dmuchu technologicznego	°C	20	220	100÷150
Przepływ powietrza do aeracji	Nm³/h	150	300	160÷200
Wielkość strumienia dmuchu zimnego powietrza do odstojnika	Nm³/h	0	10000	2000÷5000

Materiał wsadowy	Zapotrzebowanie na surowiec kg/h
Koncentrat miedzi	70 000÷95 000
Pyły zwrotne	8 000÷16 000
Kamień wapienny	3 000÷5 000

Filtrowanie pytań

Który z poniższych materiałów jest używany do produkcji końcówek dysz w piecach wielkopiecowych?

Do określenia stopnia zużycia prowadnic suwaka prasy cierno–śrubowej należy zastosować

Temperatura topnienia brązu cynowego CuSn10 wynosi w przybliżeniu 1020°C. Zalecana temperatura wlewania wlewnic jest o 50 stopni wyższa. Jaką temperaturę należy ustawić do wylania brązu z pieca?

Z wykresu przedstawiającego zależność wydajności, czasu spiekania i zawartości FeO w spieku stanowiącym wsad do wielkiego pieca od średnicy ziaren koksu w mieszance spiekalniczej wynika, że wydajność spiekania jest maksymalna przy wprowadzeniu do mieszanki koksu o ziarnistości około

W procesie elektro-rafinacji miedzi, występuje zjawisko

Masa swobodnie kutej odkuwki powinna wynosić 400 kg. Oblicz masę surowca potrzebnego do jej wytworzenia, zakładając, że strata na zgorzelinę oraz obcięte końce wynosi 18% masy odkuwki?

Określ na podstawie tabeli minimalną temperaturę, przy której może być prowadzone wyciskanie wyrobów ze stopów miedzi z cynkiem. Temperatura wyciskania na gorącoMateriałTemperatura wyciskania°CDuraluminium380÷480Miedź600÷900Mosiądz650÷880Nowe srebro900÷950

Określ zapotrzebowanie na złom stalowy do procesu produkcji ołowiu z pyłów i szlamów, jeżeli masa wsadu wynosi 15 Mg, a udział złomu to 16% masy wsadu ołowionośnego.

Określ na podstawie wykresu temperaturę wyżarzania zupełnego stali o zawartości 0,6% C.

Którą próbę badania właściwości metali przedstawiono schematycznie na rysunku?

Oblicz minimalną ilość tlenku glinu (III) do produkcji 5 800 Mg aluminium w procesie elektrolizy, jeżeli zużycie Al2O3 wynosi 1,93÷1,95 Mg na 1 Mg aluminium.

Metoda, która polega na nasyceniu powierzchni stalowych obiektów jednocześnie węglem oraz azotem w temperaturze od 500 do 950°C, określana jest mianem

Który z poniższych procesów technologicznych jest stosowany do produkcji stali z zastosowaniem pieców elektrycznych?

Symbol HRB oznacza twardość określoną na podstawie badania metodą

Który rodzaj próby należy przeprowadzić w celu określenia przewężenia badanej próbki?

Jaką substancję smarną wykorzystuje się w obróbce plastycznej prowadzonej w temperaturze pokojowej?

Etapami przemysłowego wytwarzania aluminium są:

Którą walcarkę należy zastosować w procesie produkcji kształtowników Τ60?

Który składnik strukturalny stopów żelaza jest mieszaniną ferrytu i cementytu o budowie płytkowej?

Jakie spośród wymienionych produktów są uzyskiwane tylko dzięki procesowi metalurgii proszków?

Na ilustracji przedstawiono wynik pomiaru średnicy pręta mikrometrem. Jaką średnicę ma ten pręt?

Jaki rodzaj transportu kęsiska przedstawia zdjęcie?

Które z poniższych urządzeń nadaje się najlepiej do precyzyjnego i bezstratnego pocięcia arkusza blachy stalowej o wymiarach 1500 x 1000 mm i grubości 1,5 mm na pasy o szerokości 200 mm?

Wsad należy nagrzać przed obróbką plastyczną do temperatury 1200°C. Odczytaj z rysunku miernika temperaturę materiału w piecu i oblicz, o ile stopni należy ten materiał dogrzać.

Na jakim etapie obróbki technologicznej rud miedzi uzyskuje się miedź anodową?

Na podstawie informacji zawartych w tabeli oblicz wymaganą szerokość pasów blachy stalowej o grubości 2,8 mm do wykonania operacji wycinania na prasie krążków o średnicy 250 mm.

Jakie z wymienionych urządzeń powinno się wykorzystać do przewozu gorących wlewków w piecu wgłębnym na terenie kuźni?

Jaki metal jest produkowany na dużą skalę w metodzie ISP (ang. Imperial Smelting Process)?

Do podstawowych działań związanych z przygotowaniem walcówki ze stali niestopowej do procesu ciągnienia na zimno zalicza się

Określ na podstawie tabeli minimalną temperaturę, przy której może być prowadzone wyciskanie wyrobów ze stopów miedzi z cynkiem.

Temperatura wyciskania na gorąco
Materiał Temperatura wyciskania
°C
Duraluminium 380÷480
Miedź 600÷900
Mosiądz 650÷880
Nowe srebro 900÷950

Oblicz minimalną ilość tlenku glinu (III) do produkcji 5 800 Mg aluminium w procesie elektrolizy, jeżeli zużycie Al₂O₃ wynosi 1,93÷1,95 Mg na 1 Mg aluminium.
