Question 1

MTL.05 Pytanie 41

Kategorie: Materiały i stopy Wady i defekty wyrobów

Organizacja i prowadzenie pro…

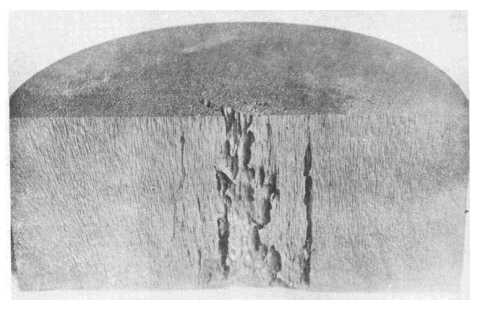

Który rodzaj wady odlewu zaznaczono na ilustracji strzałką?

Answer

A. Wtrącenie niemetaliczne.

Question 2

MTL.05 Pytanie 42

Kategorie: Materiały i stopy Pomiary i kontrola jakości

Organizacja i prowadzenie pro…

W dokumentacji dotyczącej wyrobów z żeliwa sferoidalnego zapisane zostały następujące warunki techniczne zamówienia: umowna granica plastyczności ≥ 300 MPa wytrzymałość na rozciąganie ≥ 400 MPa, wydłużenie ≤ 7%, twardość ≤ 335 HB, struktura osnowy metalowej - perlityczna. Określ na podstawie tabeli, który rodzaj żeliwa sferoidalnego spełnia te wymagania.

Gatunek R_m
MPa
min. R_{p 0,2}
MPa
min. A
%
min. HB Struktura osnowy metalowej
EN-GJS-900-2 900 600 2 280÷360 bainit lub martenzyt odpuszczony
EN-GJS-800-2 800 450 2 245÷335 perlit lub struktury odpuszczania
EN-GJS-700-2 700 420 2 225÷305 perlit
EN-GJS-600-3 600 370 3 190÷270 perlit + ferryt
EN-GJS-500-7 500 320 7 170÷230 perlit + ferryt
EN-GJS-450-10 450 310 10 160÷210 ferryt
EN-GJS-400-15 400 250 15 130÷180 ferryt
EN-GJS-400-18 400 250 18 130÷180 ferryt
EN-GJS-350-22 350 220 22 ≤ 150 ferryt

Answer

A. EN-GJS-600-3

Question 3

MTL.05 Pytanie 43

Kategorie: Procesy metalurgiczne Materiały i stopy

Organizacja i prowadzenie pro…

Określ zapotrzebowanie na maksymalną ilość tlenku glinowego do produkcji 5 000 Mg aluminium w procesie elektrolizy, jeżeli zużycie Al₂O₃ wynosi 1,92÷1,94 Mg na 1 Mg aluminium.

Answer

A. 9 700 Mg

Question 4

MTL.03 Pytanie 44

Kategorie: Obróbka plastyczna Materiały i surowce

Eksploatacja maszyn i urządze…

Który z wymienionych materiałów metalowych, opisanych symbolami alfanumerycznymi, jest odpowiedni do kucia na gorąco?

Answer

A. EN-GJL250

Question 5

MTL.05 Pytanie 45

Kategorie: Procesy metalurgiczne Materiały i stopy

Organizacja i prowadzenie pro…

Która z wymienionych powłok antykorozyjnych jest nakładana na skalę przemysłową na blachy faliste lub trapezowe przeznaczone na pokrycia dachowe?

Answer

A. Cynowa.

Question 6

MTL.05 Pytanie 46

Kategorie: Materiały i stopy Pomiary i kontrola jakości

Organizacja i prowadzenie pro…

W celu określenia składu ziarnowego wysuszonego koncentratu miedzi należy przeprowadzić

Answer

A. badanie spektrometryczne.

B. chromatografię adsorpcyjną.

C. analizę sedymentacyjną.

D. analizę sitową.

Question 7

MTL.05 Pytanie 47

Kategorie: Procesy metalurgiczne Materiały i stopy

Organizacja i prowadzenie pro…

Strukturę stopu łożyskowego (babbitu) przedstawiono na fotomikrografii oznaczonej literą

A. C.

B. D.

C. B.

D. A.

Answer

A. Sprawdzian z wycięciami.

Answer

A. Olej transformatorowy.

Answer

A. Brinella

Answer

A. Hartowanie przerywane.

Answer

A. 38 000 Mg

Answer

A. Hydrauliczne zbijanie zgorzeliny.

B. Umocnienie powierzchni poprzez śrutowanie.

C. Hydrauliczne nanoszenie warstwy ochronnej.

D. Mechaniczne zbijanie zgorzeliny.

Answer

A. Hartowanie izotermiczne.

B. Hartowanie stopniowe.

C. Wyżarzanie sferoidyzujące.

D. Ulepszanie cieplne.

Answer

A. Około 300°C

Answer

A. Cynkowanie.

Answer

A. 2 minuty.

Answer

A. Badanie mikroskopowe.

B. Analizę sitową.

C. Badanie gęstości nasypowej.

D. Próbę zagęszczalności koncentratu.

Answer

A. Cynową

Answer

A. Zmniejszyć ciśnienie wody w dyszach

B. Zmniejszyć prędkość przesuwu materiału

C. Zwiększyć ciśnienie wody w dyszach

D. Zwiększyć prędkość przesuwu materiału

Answer

A. o głębokości tłoczenia

B. o bardzo dużej głębokości tłoczenia

C. o płytkiej głębokości tłoczenia

D. przeznaczonej do trudnych wytłoczek o skomplikowanym kształcie

Answer

A. 18,0 minut.

Answer

A. 588,8 kg

Answer

A. monolityczne łukowe.

Answer

A. Nożyce gilotynowe

Answer

A. Manipulator kuźniczy

Answer

A. załadunek kamienia miedziowego, utlenianie FeS w obecności krzemionki, zlewanie żużla, utlenianie Cu2S, zlewanie żużla, zlewanie miedzi konwertorowej.

B. załadunek piasku kwarcowego, załadunek kamienia miedziowego, utlenianie Cu2S, zlewanie żużla,

C. załadunek kamienia miedziowego, utlenianie FeS, zlewanie żużla, redukcja Cu2S, zlewanie miedzi konwertorowej.

D. załadunek kamienia miedziowego, załadunek krzemionki, redukcja Fe i Pb, zlewanie żużla, utlenianie Cu2S, zlewanie żużla, zlewanie miedzi konwertorowej.

Answer

A. Chalkopiryt oraz bornit

Answer

A. Piec oporowy.

Answer

A. żużli wielkopiecowych na składowisko żużla.

B. żużli stalowniczych do instalacji granulowania.

C. surówki z wielkiego pieca do urządzenia stalowniczego.

D. stali wytopionej w konwertorze do instalacji ciągłego odlewania stali.

Answer

A. Wyciskanie współbieżne, na zimno.

Answer

A. Oznaczenie gęstości pozornej.

B. Próbę bębnową.

C. Pomiar temperatury topnienia.

D. Oznaczenie porowatości.

Answer

A. metalizowania

Answer

A. Wyżarzanie

Answer

A. Kruszenie i przesiewanie rud.

B. Uśrednianie i sezonowanie rud.

C. Wytwarzanie mieszanki spiekalniczej.

D. Rozdrabnianie kamienia wapiennego.

Answer

A. wlewki w formie okrągłej

B. kęsiska w postaci płaskiej

C. kęsy w formie kwadratowej

D. wlewki o kształcie wielokątnym

Question 8

MTL.05 Pytanie 48

Kategorie: Pomiary i kontrola jakości Urządzenia i narzędzia

Organizacja i prowadzenie pro…

Który rodzaj oprzyrządowania do pomiaru grubości walcowanego pasma umożliwia wykonanie pomiaru w sposób ciągły bezstykowy?

Question 9

MTL.03 Pytanie 49

Kategorie: Procesy metalurgiczne Obróbka cieplna

Eksploatacja maszyn i urządze…

Dobierz na podstawie tabeli taki ośrodek chłodzący, który przy obróbce cieplnej wyrobów stalowych zapewnia w pierwszym okresie chłodzenia szybkość powyżej 130°C/s, a w drugim okresie szybkość chłodzenia nie większą niż 30°C/s.

Ośrodek chłodzący Szybkość chłodzenia w °C/s
w zakresie temperatur
550÷650°C 200÷300°C
Woda o temperaturze 74°C 30 200
Woda destylowana 250 200
Emulsja oleju w wodzie 70 200
Olej mineralny maszynowy 150 30
Olej transformatorowy 120 25
Płyty miedziane 60 30

Question 10

MTL.03 Pytanie 50

Kategorie: Obróbka cieplna Materiały i surowce Pomiary i kontrola jakości

Eksploatacja maszyn i urządze…

Jaką metodę pomiaru twardości należy wykorzystać dla stalowych tulei, jeśli oczekiwana wartość twardości po przeprowadzeniu obróbki cieplnej wynosi 230 ±5HB?

Question 11

MTL.05 Pytanie 51

Kategorie: Materiały i stopy Obróbka cieplna i plastyczna

Organizacja i prowadzenie pro…

Który z rodzajów hartowania jest szczególnie zalecany, jeśli w obrabianych cieplnie prostych konstrukcyjnie przedmiotach ze stali niestopowych należy uzyskać strukturę martenzytyczną?

Question 12

MTL.05 Pytanie 52

Kategorie: Procesy metalurgiczne Dokumentacja i organizacja produkcji

Organizacja i prowadzenie pro…

W tabeli określono zużycie podstawowych surowców przy produkcji brykietów do pieca szybowego, stosowanego w metalurgii miedzi. Oblicz maksymalne zużycie koncentratu miedzi podczas 25 dni roboczych, przy dwuzmianowym systemie pracy wydziału produkującego brykiety.

Materiał wsadowy Zapotrzebowanie na surowiec
kg/h
Koncentrat miedzi 70 000÷95 000
Pyły zwrotne 8 000÷16 000
Kamień wapienny 3 000÷5 000

Question 13

MTL.03 Pytanie 53

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Który rodzaj procesu stosowanego podczas produkcji blach grubych przedstawia rysunek?

Question 14

MTL.05 Pytanie 54

Kategorie: Materiały i stopy Obróbka cieplna i plastyczna

Organizacja i prowadzenie pro…

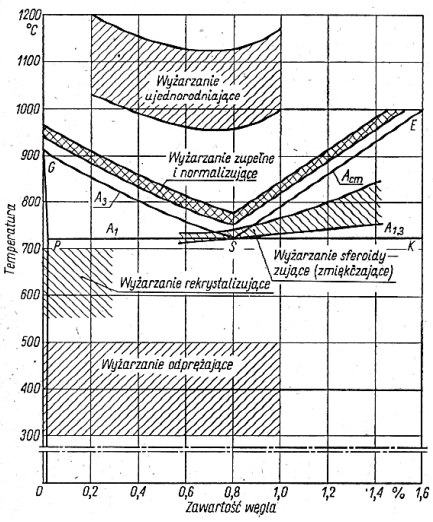

Jaki rodzaj obróbki cieplnej stali niestopowej umożliwia uzyskanie struktury bainitycznej?

Question 15

MTL.05 Pytanie 55

Kategorie: Materiały i stopy Obróbka cieplna i plastyczna

Organizacja i prowadzenie pro…

Określ na podstawie wykresu, jaka powinna być temperatura odpuszczania stali, aby wytrzymałość na rozciąganie wynosiła około 1 200 MPa.

Question 16

MTL.05 Pytanie 56

Kategorie: Procesy metalurgiczne Materiały i stopy

Organizacja i prowadzenie pro…

Który rodzaj zabezpieczenia antykorozyjnego stosuje się do stalowych wkrętów do drewna?

Question 17

MTL.05 Pytanie 57

Kategorie: Procesy metalurgiczne Pomiary i kontrola jakości

Organizacja i prowadzenie pro…

Na podstawie wykresu określ czas świeżenia kąpieli metalowej, niezbędny do zmniejszenia zawartości węgla w stali do poziomu 1%

Question 18

MTL.05 Pytanie 58

Kategorie: Materiały i stopy Pomiary i kontrola jakości

Organizacja i prowadzenie pro…

Którą metodę kontroli surowców należy zastosować, aby określić udziały ziaren o określonej wielkości w laboratoryjnej próbce koncentratu miedzi, przeznaczonego do procesu zawiesinowego?

Question 19

MTL.03 Pytanie 59

Kategorie: Procesy metalurgiczne Materiały i surowce

Eksploatacja maszyn i urządze…

Jakiego rodzaju powłokę antykorozyjną stosuje się na stalowe blachy formowane na zimno, które mają być użyte do produkcji karoserii samochodowych?

Question 20

MTL.03 Pytanie 60

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Po użyciu dyszy do usuwania zgorzeliny stwierdzono, że ta warstwa nie została całkowicie zlikwidowana. Jaki parametr warto zmienić, aby rozwiązać ten problem?

Question 21

MTL.03 Pytanie 61

Kategorie: Obróbka plastyczna Materiały i surowce

Eksploatacja maszyn i urządze…

Blachy cienkie klasyfikuje się na sześć kategorii w zależności od ich zastosowania w tłoczeniu. Symbol P odnosi się do blachy

Question 22

MTL.03 Pytanie 62

Kategorie: Procesy metalurgiczne Obróbka cieplna Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Określ na podstawie tabeli czas nagrzewania indukcyjnego pręta kwadratowego o boku 150 mm z niestopowej stali konstrukcyjnej, jeśli częstotliwość prądu wynosi 50 Hz.

Średnica wsadu
mm Czas nagrzewania w minutach przy różnych częstotliwościach prądu
50 Hz 500 Hz 1000 Hz 2500 Hz
70 - 2,6 2,8 3,0
80 - 3,2 3,6 4,0
90 - 4,2 4,6 5,0
100 - 5,5 6,0 -
110 - 7,0 7,5 -
120 - 8,5 9,0 -
150 12,0 14,0 16,0 -
175 15,0 18,0 - -
– przy nagrzewaniu stali wysokostopowych czas należy zwiększyć o ok. 20 – 30%
– dla prętów o przekroju kwadratowym minimalny czas grzania jest 1,25 razy dłuższy niż dla prętów okrągłych

Question 23

MTL.03 Pytanie 63

Kategorie: Obróbka plastyczna Materiały i surowce

Eksploatacja maszyn i urządze…

Jaki typ wsadu o kształcie cylindrycznym powinno się używać w procesie ciągnienia na zimno stalowych drutów o średnicy 2÷4 mm?

A. Kęsy

B. Wlewki

C. Pręty kute

D. Walcówkę

Question 24

MTL.05 Pytanie 64

Kategorie: Procesy metalurgiczne Materiały i stopy Dokumentacja i organizacja produkcji

Organizacja i prowadzenie pro…

Na podstawie receptury namiaru spiekalni wskaż zapotrzebowanie na koks o wilgotności 8%, niezbędny do sporządzenia mieszanki spiekalniczej do produkcji 8 Mg spieku.

Receptura namiaru spiekalni
Składniki Wsad wilgotny Zawartość H₂O Wsad suchy Łączne straty prażenia i redukcji Składniki spieku
kg % kg kg kg
Ruda żelaza = 55%Fe 450,0 5 427,5 12,0 415,5
Koncentrat rud żelaza = 60%Fe 435,0 7 405,0 2,4 402,6
Pył wielkopiecowy 40,0 8 36,8 2,9 33,9
Zgorzelina walcownicza 30,0 2 29,4 - 29,4
Kamień wapienny 200,0 2 196,0 84,6 111,4
Koks 80,0 8 73,6 66,4 7,2
Razem 1 235,0 - 1 168,3 168,3 1 000

Question 25

MTL.05 Pytanie 65

Kategorie: Obróbka cieplna i plastyczna Urządzenia i narzędzia

Organizacja i prowadzenie pro…

Do produkcji prętów o skomplikowanych kształtach przekroju stosowane jest ciągadło

Question 26

MTL.03 Pytanie 66

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Które z poniższych urządzeń nadaje się najlepiej do precyzyjnego i bezstratnego pocięcia arkusza blachy stalowej o wymiarach 1500 x 1000 mm i grubości 1,5 mm na pasy o szerokości 200 mm?

Question 27

MTL.05 Pytanie 67

Kategorie: Procesy metalurgiczne Pomiary i kontrola jakości Dokumentacja i organizacja produkcji

Organizacja i prowadzenie pro…

Określ na podstawie dokumentacji parametrów wejściowych procesu zawiesinowego przetopu koncentratów miedzi maksymalną wielkość nadawy koncentratu w ciągu 1 zmiany (należy przyjąć, że 1 zmiana trwa 8h).

Parametr Jednostka Min. Max. Typowa
Wielkość nadawy koncentratu Mg/h 40 120 80÷112
Sposób rozłożenia strumienia koncentratu na poszczególne palniki Mg/h 10 30 20÷28
Wielkość nadawy pyłów zwrotnych Mg/h 0 16 9-14
Wielkość nadawy produktu z IOS Mg/h 0 8 1÷4,5
Wielkość nadawy odsiewów kamienia wapiennego Mg/h 0 4 1÷2
Stopień przetlenienia koncentratu Nm³/Mg 220 290 250÷275
Zawartość tlenu w dmuchu technologicznym % 70 85 76÷82
Ilość oleju spalanego w szybie reakcyjnym l/h 80 1000 80÷200
Temperatura podgrzania dmuchu technologicznego °C 20 220 100÷150
Przepływ powietrza do aeracji Nm³/h 150 300 160÷200
Wielkość strumienia dmuchu zimnego powietrza do odstojnika Nm³/h 0 10000 2000÷5000

A. 320 Mg

B. 896 Mg

C. 360 Mg

D. 960 Mg

Question 28

MTL.03 Pytanie 68

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Które z poniższych urządzeń transportowych jest używane do wprowadzenia dużych wlewków kuziennych do pieca komorowego z wysuwnym trzonem?

Question 29

MTL.05 Pytanie 69

Kategorie: Procesy metalurgiczne Materiały i stopy

Organizacja i prowadzenie pro…

Kolejne etapy procesu konwertorowania kamienia miedziowego to:
utlenianie FeS, zlewanie żużla, zlewanie miedzi konwertorowej.

Question 30

MTL.03 Pytanie 70

Kategorie: Procesy metalurgiczne Materiały i surowce

Eksploatacja maszyn i urządze…

Jakie minerały stanowią kluczowe elementy rud miedzi, które są stosowane w procesach metalurgicznych?

Question 31

MTL.03 Pytanie 71

Kategorie: Obróbka cieplna Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Które urządzenie do nagrzewania wyrobów w procesie obróbki cieplnej przedstawiono na fotografii?

Question 32

MTL.03 Pytanie 72

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Eksploatacja maszyn i urządze…

Urządzenie przedstawione na rysunku jest stosowane w procesie wytwarzania stali do transportu

Question 33

MTL.05 Pytanie 73

Kategorie: Procesy metalurgiczne Obróbka cieplna i plastyczna

Organizacja i prowadzenie pro…

Którą z wymienionych metod zagęszczania proszków należy zastosować w procesie formowania łożysk spiekanych o bardzo małej porowatości?

Question 34

MTL.05 Pytanie 74

Kategorie: Procesy metalurgiczne Pomiary i kontrola jakości

Organizacja i prowadzenie pro…

Którą z wymienionych metod badań należy zastosować do określania wytrzymałości spieku, który ma stanowić wsad do procesu wielkopiecowego?

Question 35

MTL.05 Pytanie 75

Kategorie: Procesy metalurgiczne Materiały i stopy

Organizacja i prowadzenie pro…

Na podstawie informacji zawartych w tabeli dobierz maksymalną temperaturę spiekania do procesu produkcji łożysk ze stopów żelaza.

Metal Temperatura spiekania
wyrobów °C
Żelazo/stale 1100÷1300
Stopy Al 590÷620
Miedź 750÷1000
Mosiądz 850÷950
Brąz 740÷780
Metale wysokotopliwe 1200÷1600

A. 850°C

B. 1000°C

C. 950°C

D. 1300°C

Question 36

MTL.03 Pytanie 76

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Eksploatacja maszyn i urządze…

Jaką metodą przygotowuje się wlewki przed obróbką plastyczną?

Question 37

MTL.05 Pytanie 77

Kategorie: Urządzenia i narzędzia Ochrona środowiska i BHP Dokumentacja i organizacja produkcji

Organizacja i prowadzenie pro…

Określ na podstawie przytoczonego fragmentu instrukcji stanowiskowej, jaki maksymalny ciężar można powoli podnieść i przemieścić na niewielką odległość za pomocą suwnicy o nominalnym udźwigu 80 Mg, napędzanej silnikiem elektrycznym.

Fragment instrukcji stanowiskowej
Obowiązujące przepisy wymagają, aby maszyny służące do transportu bliskiego (suwnice, dźwigi, żurawie) miały konstrukcję, która pozwoli bezpiecznie i bez trwałych uszkodzeń przenieść:

a) w przypadku obciążeń statycznych:

150% zakładanego obciążenia nominalnego w przypadku urządzeń z napędem ręcznym,
125% obciążenia nominalnego w przypadku urządzeń z napędem innym niż ręczny;

b) w przypadku obciążeń dynamicznych: 110% zakładanego obciążenia nominalnego.

A. 125 Mg

B. 100 Mg

C. 110 Mg

D. 120 Mg

Question 38

MTL.03 Pytanie 78

Kategorie: Procesy metalurgiczne Obróbka cieplna

Eksploatacja maszyn i urządze…

Jak nazywa się proces, podczas którego stalowe elementy są podgrzewane, a następnie chłodzone w oleju?

Question 39

MTL.03 Pytanie 79

Kategorie: Procesy metalurgiczne Materiały i surowce

Eksploatacja maszyn i urządze…

Jakie procesy zachodzą w materiałach wsadowych gromadzonych w hutach żelaza na hałdach obsługiwanych za pomocą urządzeń przedstawionych na rysunku?

Question 40

MTL.03 Pytanie 80

Kategorie: Obróbka plastyczna Materiały i surowce

Eksploatacja maszyn i urządze…

Filtrowanie pytań

Który rodzaj wady odlewu zaznaczono na ilustracji strzałką?

Określ zapotrzebowanie na maksymalną ilość tlenku glinowego do produkcji 5 000 Mg aluminium w procesie elektrolizy, jeżeli zużycie Al₂O₃ wynosi 1,92÷1,94 Mg na 1 Mg aluminium.

Który z wymienionych materiałów metalowych, opisanych symbolami alfanumerycznymi, jest odpowiedni do kucia na gorąco?

Która z wymienionych powłok antykorozyjnych jest nakładana na skalę przemysłową na blachy faliste lub trapezowe przeznaczone na pokrycia dachowe?

W celu określenia składu ziarnowego wysuszonego koncentratu miedzi należy przeprowadzić

Strukturę stopu łożyskowego (babbitu) przedstawiono na fotomikrografii oznaczonej literą

Który rodzaj oprzyrządowania do pomiaru grubości walcowanego pasma umożliwia wykonanie pomiaru w sposób ciągły bezstykowy?

Jaką metodę pomiaru twardości należy wykorzystać dla stalowych tulei, jeśli oczekiwana wartość twardości po przeprowadzeniu obróbki cieplnej wynosi 230 ±5HB?

Który z rodzajów hartowania jest szczególnie zalecany, jeśli w obrabianych cieplnie prostych konstrukcyjnie przedmiotach ze stali niestopowych należy uzyskać strukturę martenzytyczną?

Który rodzaj procesu stosowanego podczas produkcji blach grubych przedstawia rysunek?

Jaki rodzaj obróbki cieplnej stali niestopowej umożliwia uzyskanie struktury bainitycznej?

Określ na podstawie wykresu, jaka powinna być temperatura odpuszczania stali, aby wytrzymałość na rozciąganie wynosiła około 1 200 MPa.

Który rodzaj zabezpieczenia antykorozyjnego stosuje się do stalowych wkrętów do drewna?

Na podstawie wykresu określ czas świeżenia kąpieli metalowej, niezbędny do zmniejszenia zawartości węgla w stali do poziomu 1%

Którą metodę kontroli surowców należy zastosować, aby określić udziały ziaren o określonej wielkości w laboratoryjnej próbce koncentratu miedzi, przeznaczonego do procesu zawiesinowego?

Jakiego rodzaju powłokę antykorozyjną stosuje się na stalowe blachy formowane na zimno, które mają być użyte do produkcji karoserii samochodowych?

Po użyciu dyszy do usuwania zgorzeliny stwierdzono, że ta warstwa nie została całkowicie zlikwidowana. Jaki parametr warto zmienić, aby rozwiązać ten problem?

Blachy cienkie klasyfikuje się na sześć kategorii w zależności od ich zastosowania w tłoczeniu. Symbol P odnosi się do blachy

Jaki typ wsadu o kształcie cylindrycznym powinno się używać w procesie ciągnienia na zimno stalowych drutów o średnicy 2÷4 mm?

Do produkcji prętów o skomplikowanych kształtach przekroju stosowane jest ciągadło

Które z poniższych urządzeń nadaje się najlepiej do precyzyjnego i bezstratnego pocięcia arkusza blachy stalowej o wymiarach 1500 x 1000 mm i grubości 1,5 mm na pasy o szerokości 200 mm?

Które z poniższych urządzeń transportowych jest używane do wprowadzenia dużych wlewków kuziennych do pieca komorowego z wysuwnym trzonem?

Kolejne etapy procesu konwertorowania kamienia miedziowego to:
utlenianie FeS, zlewanie żużla, zlewanie miedzi konwertorowej.

Jakie minerały stanowią kluczowe elementy rud miedzi, które są stosowane w procesach metalurgicznych?

Które urządzenie do nagrzewania wyrobów w procesie obróbki cieplnej przedstawiono na fotografii?

Urządzenie przedstawione na rysunku jest stosowane w procesie wytwarzania stali do transportu

Którą z wymienionych metod zagęszczania proszków należy zastosować w procesie formowania łożysk spiekanych o bardzo małej porowatości?

Którą z wymienionych metod badań należy zastosować do określania wytrzymałości spieku, który ma stanowić wsad do procesu wielkopiecowego?

Jaką metodą przygotowuje się wlewki przed obróbką plastyczną?

Jak nazywa się proces, podczas którego stalowe elementy są podgrzewane, a następnie chłodzone w oleju?

Jakie procesy zachodzą w materiałach wsadowych gromadzonych w hutach żelaza na hałdach obsługiwanych za pomocą urządzeń przedstawionych na rysunku?

W procesie walcowania blach o dużej grubości należy użyć jako wsadu

Gatunek	R_m MPa min.	R_{p 0,2} MPa min.	A % min.	HB	Struktura osnowy metalowej
EN-GJS-900-2	900	600	2	280÷360	bainit lub martenzyt odpuszczony
EN-GJS-800-2	800	450	2	245÷335	perlit lub struktury odpuszczania
EN-GJS-700-2	700	420	2	225÷305	perlit
EN-GJS-600-3	600	370	3	190÷270	perlit + ferryt
EN-GJS-500-7	500	320	7	170÷230	perlit + ferryt
EN-GJS-450-10	450	310	10	160÷210	ferryt
EN-GJS-400-15	400	250	15	130÷180	ferryt
EN-GJS-400-18	400	250	18	130÷180	ferryt
EN-GJS-350-22	350	220	22	≤ 150	ferryt

Ośrodek chłodzący	Szybkość chłodzenia w °C/s w zakresie temperatur
	550÷650°C	200÷300°C
Woda o temperaturze 74°C	30	200
Woda destylowana	250	200
Emulsja oleju w wodzie	70	200
Olej mineralny maszynowy	150	30
Olej transformatorowy	120	25
Płyty miedziane	60	30

Materiał wsadowy	Zapotrzebowanie na surowiec kg/h
Koncentrat miedzi	70 000÷95 000
Pyły zwrotne	8 000÷16 000
Kamień wapienny	3 000÷5 000

Średnica wsadu mm	Czas nagrzewania w minutach przy różnych częstotliwościach prądu
	50 Hz	500 Hz	1000 Hz	2500 Hz
70	-	2,6	2,8	3,0
80	-	3,2	3,6	4,0
90	-	4,2	4,6	5,0
100	-	5,5	6,0	-
110	-	7,0	7,5	-
120	-	8,5	9,0	-
150	12,0	14,0	16,0	-
175	15,0	18,0	-	-
– przy nagrzewaniu stali wysokostopowych czas należy zwiększyć o ok. 20 – 30% – dla prętów o przekroju kwadratowym minimalny czas grzania jest 1,25 razy dłuższy niż dla prętów okrągłych

Receptura namiaru spiekalni
Składniki	Wsad wilgotny	Zawartość H₂O	Wsad suchy	Łączne straty prażenia i redukcji	Składniki spieku
Składniki	kg	%	kg	kg	kg
Ruda żelaza = 55%Fe	450,0	5	427,5	12,0	415,5
Koncentrat rud żelaza = 60%Fe	435,0	7	405,0	2,4	402,6
Pył wielkopiecowy	40,0	8	36,8	2,9	33,9
Zgorzelina walcownicza	30,0	2	29,4	-	29,4
Kamień wapienny	200,0	2	196,0	84,6	111,4
Koks	80,0	8	73,6	66,4	7,2
Razem	1 235,0	-	1 168,3	168,3	1 000

Parametr	Jednostka	Min.	Max.	Typowa
Wielkość nadawy koncentratu	Mg/h	40	120	80÷112
Sposób rozłożenia strumienia koncentratu na poszczególne palniki	Mg/h	10	30	20÷28
Wielkość nadawy pyłów zwrotnych	Mg/h	0	16	9-14
Wielkość nadawy produktu z IOS	Mg/h	0	8	1÷4,5
Wielkość nadawy odsiewów kamienia wapiennego	Mg/h	0	4	1÷2
Stopień przetlenienia koncentratu	Nm³/Mg	220	290	250÷275
Zawartość tlenu w dmuchu technologicznym	%	70	85	76÷82
Ilość oleju spalanego w szybie reakcyjnym	l/h	80	1000	80÷200
Temperatura podgrzania dmuchu technologicznego	°C	20	220	100÷150
Przepływ powietrza do aeracji	Nm³/h	150	300	160÷200
Wielkość strumienia dmuchu zimnego powietrza do odstojnika	Nm³/h	0	10000	2000÷5000

Metal	Temperatura spiekania wyrobów °C
Żelazo/stale	1100÷1300
Stopy Al	590÷620
Miedź	750÷1000
Mosiądz	850÷950
Brąz	740÷780
Metale wysokotopliwe	1200÷1600

Filtrowanie pytań

Który rodzaj wady odlewu zaznaczono na ilustracji strzałką?

Określ zapotrzebowanie na maksymalną ilość tlenku glinowego do produkcji 5 000 Mg aluminium w procesie elektrolizy, jeżeli zużycie Al2O3 wynosi 1,92÷1,94 Mg na 1 Mg aluminium.

Który z wymienionych materiałów metalowych, opisanych symbolami alfanumerycznymi, jest odpowiedni do kucia na gorąco?

Która z wymienionych powłok antykorozyjnych jest nakładana na skalę przemysłową na blachy faliste lub trapezowe przeznaczone na pokrycia dachowe?

W celu określenia składu ziarnowego wysuszonego koncentratu miedzi należy przeprowadzić

Strukturę stopu łożyskowego (babbitu) przedstawiono na fotomikrografii oznaczonej literą

Który rodzaj oprzyrządowania do pomiaru grubości walcowanego pasma umożliwia wykonanie pomiaru w sposób ciągły bezstykowy?

Jaką metodę pomiaru twardości należy wykorzystać dla stalowych tulei, jeśli oczekiwana wartość twardości po przeprowadzeniu obróbki cieplnej wynosi 230 ±5HB?

Który z rodzajów hartowania jest szczególnie zalecany, jeśli w obrabianych cieplnie prostych konstrukcyjnie przedmiotach ze stali niestopowych należy uzyskać strukturę martenzytyczną?

Który rodzaj procesu stosowanego podczas produkcji blach grubych przedstawia rysunek?

Jaki rodzaj obróbki cieplnej stali niestopowej umożliwia uzyskanie struktury bainitycznej?

Określ na podstawie wykresu, jaka powinna być temperatura odpuszczania stali, aby wytrzymałość na rozciąganie wynosiła około 1 200 MPa.

Który rodzaj zabezpieczenia antykorozyjnego stosuje się do stalowych wkrętów do drewna?

Na podstawie wykresu określ czas świeżenia kąpieli metalowej, niezbędny do zmniejszenia zawartości węgla w stali do poziomu 1%

Którą metodę kontroli surowców należy zastosować, aby określić udziały ziaren o określonej wielkości w laboratoryjnej próbce koncentratu miedzi, przeznaczonego do procesu zawiesinowego?

Jakiego rodzaju powłokę antykorozyjną stosuje się na stalowe blachy formowane na zimno, które mają być użyte do produkcji karoserii samochodowych?

Po użyciu dyszy do usuwania zgorzeliny stwierdzono, że ta warstwa nie została całkowicie zlikwidowana. Jaki parametr warto zmienić, aby rozwiązać ten problem?

Blachy cienkie klasyfikuje się na sześć kategorii w zależności od ich zastosowania w tłoczeniu. Symbol P odnosi się do blachy

Jaki typ wsadu o kształcie cylindrycznym powinno się używać w procesie ciągnienia na zimno stalowych drutów o średnicy 2÷4 mm?

Do produkcji prętów o skomplikowanych kształtach przekroju stosowane jest ciągadło

Które z poniższych urządzeń nadaje się najlepiej do precyzyjnego i bezstratnego pocięcia arkusza blachy stalowej o wymiarach 1500 x 1000 mm i grubości 1,5 mm na pasy o szerokości 200 mm?

Które z poniższych urządzeń transportowych jest używane do wprowadzenia dużych wlewków kuziennych do pieca komorowego z wysuwnym trzonem?

Kolejne etapy procesu konwertorowania kamienia miedziowego to: utlenianie FeS, zlewanie żużla, zlewanie miedzi konwertorowej.

Jakie minerały stanowią kluczowe elementy rud miedzi, które są stosowane w procesach metalurgicznych?

Które urządzenie do nagrzewania wyrobów w procesie obróbki cieplnej przedstawiono na fotografii?

Urządzenie przedstawione na rysunku jest stosowane w procesie wytwarzania stali do transportu

Którą z wymienionych metod zagęszczania proszków należy zastosować w procesie formowania łożysk spiekanych o bardzo małej porowatości?

Którą z wymienionych metod badań należy zastosować do określania wytrzymałości spieku, który ma stanowić wsad do procesu wielkopiecowego?

Na podstawie informacji zawartych w tabeli dobierz maksymalną temperaturę spiekania do procesu produkcji łożysk ze stopów żelaza. MetalTemperatura spiekaniawyrobów °CŻelazo/stale1100÷1300Stopy Al590÷620Miedź750÷1000Mosiądz850÷950Brąz740÷780Metale wysokotopliwe1200÷1600

Jaką metodą przygotowuje się wlewki przed obróbką plastyczną?

Jak nazywa się proces, podczas którego stalowe elementy są podgrzewane, a następnie chłodzone w oleju?

Jakie procesy zachodzą w materiałach wsadowych gromadzonych w hutach żelaza na hałdach obsługiwanych za pomocą urządzeń przedstawionych na rysunku?

W procesie walcowania blach o dużej grubości należy użyć jako wsadu

Określ zapotrzebowanie na maksymalną ilość tlenku glinowego do produkcji 5 000 Mg aluminium w procesie elektrolizy, jeżeli zużycie Al₂O₃ wynosi 1,92÷1,94 Mg na 1 Mg aluminium.

Kolejne etapy procesu konwertorowania kamienia miedziowego to:
utlenianie FeS, zlewanie żużla, zlewanie miedzi konwertorowej.
