Technik Przemysłu Metalurgicznego - Lista pytań egzaminacyjnych

MTL.03Pytanie 281

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Proces redukcji rud stanowi kluczową metodę w produkcji przemysłowej proszków

A. cyny

B. aluminium

C. wolframu

D. magnezu

MTL.03Pytanie 282

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Pomiary i kontrola jakości

W karcie technologicznej określono, że średnica walcowanych na gorąco prętów powinna wynosić \( \phi = 50_{-0,4}^{+0,3} \, \text{mm} \). Która z podanych średnic prętów nie spełnia tego warunku?

A. 50,40 mm

B. 49,96 mm

C. 50,03 mm

D. 49,70 mm

MTL.03Pytanie 283

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka plastyczna

Która z wymienionych metod obróbki plastycznej pozwala na wytworzenie z proszków metali wyprasek o kształtach przedstawionych na rysunku?

A. Wyciskanie przeciwbieżne.

B. Prasowanie kroczące.

C. Kucie na kowarce rotacyjnej.

D. Prasowanie obwiedniowe.

MTL.05Pytanie 284

Organizacja i prowadzenie pro…

Kategorie: Procesy metalurgiczne Materiały i stopy Pomiary i kontrola jakości

Określ na podstawie tabeli, jaka jest wymagana wartość Rₘ drutu Cu – OFE, stosowanego jako wsad do ciągłego wyciskania miedzianych profili kształtowych.

Charakterystyka Rodzaj materiału
do wyciskania profili metodą Conform
Walcówka
Cu - ETP Drut z miedzi beztlenowej
Cu - OFE
Zanieczyszczenia, g/Mg Max. 30 Max. 25
Zanieczyszczenia O₂, g/Mg Max. 400 Max. 3
Przewodność w 20°C, MS/m Min. 58,58 Min. 58,87
Wydłużenie, % 44 ±2 38 ±2
Wytrzymałość na rozciąganie, MPa 220 ±5 180 ±10

A. 220 ±5 MPa

B. 38 ±2%

C. 180 ±10 MPa

D. 44 ±2%

MTL.05Pytanie 285

Organizacja i prowadzenie pro…

Kategorie: Procesy metalurgiczne Obróbka cieplna i plastyczna

Schemat przebiegu procesu wyciskania współbieżnego wyrobu pełnego, przedstawia rysunek oznaczony literą

A.

C.

B.

D.

MTL.03Pytanie 286

Eksploatacja maszyn i urządze…

Kategorie: Maszyny i urządzenia Materiały i surowce

Które z wymienionych w tabeli materiałów należy stosować do wyłożenia pieca pracującego przy wysokim obciążeniu w temperaturze przekraczającej 1 700°C.

Rodzaj materiałów Temperatura topnienia, °C Temperatura mięknięcia pod obciążeniem 200 kPa, °C
A. Szamotowe 1 580÷1 780 1 250÷1 500
B. Magnezytowe > 2 000 1 350÷1 680
C. Forsterytowe > 2 000 1 590÷1 675
D. Grafitowe > 2 000 1 900÷2 000

Rodzaj materiałów	Temperatura topnienia, °C	Temperatura mięknięcia pod obciążeniem 200 kPa, °C
A. Szamotowe	1 580÷1 780	1 250÷1 500
B. Magnezytowe	> 2 000	1 350÷1 680
C. Forsterytowe	> 2 000	1 590÷1 675
D. Grafitowe	> 2 000	1 900÷2 000

D.

B.

C.

A.

MTL.03Pytanie 287

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Który z poniższych procesów technologicznych jest stosowany do produkcji stali z zastosowaniem pieców elektrycznych?

A. Proces Bessemera

B. Proces Thomas

C. Proces BFS (Blast Furnace Steelmaking)

D. Proces EAF (Electric Arc Furnace)

MTL.03Pytanie 288

Eksploatacja maszyn i urządze…

Kategorie: Maszyny i urządzenia Pomiary i kontrola jakości

Określ na podstawie tabeli, jakie wymiary mogą mieć kowadła płaskie, które można zamontować na młocie sprężarkowym o masie części spadających 1000 kg.

Masa części spadających młota
kg Młoty parowo-powietrzne Młoty sprężarkowe
Orientacyjne wymiary kowadeł płaskich
szerokość
mm długość
mm szerokość
mm długość
mm
500 140÷230 250÷350 120÷130 260÷300
750 150÷250 300÷400 130÷160 340÷360
1 000 150÷280 350÷400 140÷175 380÷420
1 500 200÷300 400÷450 160÷200 450÷500

Masa części spadających młota kg	Młoty parowo-powietrzne	Młoty sprężarkowe
Orientacyjne wymiary kowadeł płaskich
szerokość mm	długość mm	szerokość mm	długość mm
500	140÷230	250÷350	120÷130	260÷300
750	150÷250	300÷400	130÷160	340÷360
1 000	150÷280	350÷400	140÷175	380÷420
1 500	200÷300	400÷450	160÷200	450÷500

A. 170 x 450 mm

B. 140 x 350 mm

C. 170 x 400 mm

D. 150 x 300 mm

MTL.03Pytanie 289

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Obróbka cieplna

Odczytaj z tabeli, jaka jest zalecana temperatura nagrzewania i wygrzewania sprężyn wykonanych ze stali 50S2 przed hartowaniem oraz który ośrodek chłodzący należy stosować przy hartowaniu.

Zalecane warunki obróbki cieplnej
Znak stali Temperatura hartowania
± 10°C Ośrodek chłodzący Temperatura odpuszczania
± 30°C
50S 800 woda 380
40S2 840 woda 430
50S2 870 woda 460
55S2 870 olej 460
50HSA 850 olej 520

Zalecane warunki obróbki cieplnej
Znak stali	Temperatura hartowania ± 10°C	Ośrodek chłodzący	Temperatura odpuszczania ± 30°C
50S	800	woda	380
40S2	840	woda	430
50S2	870	woda	460
55S2	870	olej	460
50HSA	850	olej	520

A. Temperatura 840°C, chłodzenie w wodzie.

B. Temperatura 870°C, chłodzenie w wodzie.

C. Temperatura 800°C, chłodzenie w oleju.

D. Temperatura 870°C, chłodzenie w oleju.

MTL.03Pytanie 290

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Pomiary i kontrola jakości

Przedstawiona na rysunku wada wyrobu tłoczonego to

A. wypukłość.

B. fałdy.

C. uszy.

D. wichrowatość.

MTL.05Pytanie 291

Organizacja i prowadzenie pro…

Kategorie: Pomiary i kontrola jakości Wady i defekty wyrobów

Jaki rodzaj wady wytłoczek przedstawiono na zdjęciu?

A. Oderwanie dna.

B. Pofałdowanie powierzchni.

C. Naderwanie brzegu.

D. Pęknięcie wzdłużne.

MTL.05Pytanie 292

Organizacja i prowadzenie pro…

Kategorie: Procesy metalurgiczne Materiały i stopy Dokumentacja i organizacja produkcji

Na podstawie receptury namiaru spiekalni wskaż zapotrzebowanie na koks o wilgotności 8%, niezbędny do sporządzenia mieszanki spiekalniczej do produkcji 8 Mg spieku.

Receptura namiaru spiekalni
Składniki Wsad wilgotny Zawartość H₂O Wsad suchy Łączne straty prażenia i redukcji Składniki spieku
kg % kg kg kg
Ruda żelaza = 55%Fe 450,0 5 427,5 12,0 415,5
Koncentrat rud żelaza = 60%Fe 435,0 7 405,0 2,4 402,6
Pył wielkopiecowy 40,0 8 36,8 2,9 33,9
Zgorzelina walcownicza 30,0 2 29,4 - 29,4
Kamień wapienny 200,0 2 196,0 84,6 111,4
Koks 80,0 8 73,6 66,4 7,2
Razem 1 235,0 - 1 168,3 168,3 1 000

Receptura namiaru spiekalni
Składniki	Wsad wilgotny	Zawartość H₂O	Wsad suchy	Łączne straty prażenia i redukcji	Składniki spieku
kg	%	kg	kg	kg
Ruda żelaza = 55%Fe	450,0	5	427,5	12,0	415,5
Koncentrat rud żelaza = 60%Fe	435,0	7	405,0	2,4	402,6
Pył wielkopiecowy	40,0	8	36,8	2,9	33,9
Zgorzelina walcownicza	30,0	2	29,4	-	29,4
Kamień wapienny	200,0	2	196,0	84,6	111,4
Koks	80,0	8	73,6	66,4	7,2
Razem	1 235,0	-	1 168,3	168,3	1 000

A. 57,6 kg

B. 73,6 kg

C. 588,8 kg

D. 640,0 kg

MTL.03Pytanie 293

Eksploatacja maszyn i urządze…

Kategorie: Maszyny i urządzenia

Które urządzenie stosowane w kuźni przedstawiono na rysunku?

A. Żuraw samojezdny.

B. Podnośnik hydrauliczny.

C. Manipulator szynowy.

D. Przenośnik wózkowy.

MTL.03Pytanie 294

Eksploatacja maszyn i urządze…

Kategorie: Maszyny i urządzenia Materiały i surowce

Określ na podstawie tabeli zamienników smarów i olejów do walcarki mechanicznej MRM 1250, jaki olej może zastąpić smar Livona 2, podczas prac związanych z konserwacją urządzenia.

Tabela zamienników smarów i olejów do walcarki mechanicznej
MRM 1250
Producent Smar Olej
MOBIL Kup Grease 2 Mobil Gear 629
BP Energrease GP 2 Energol GR 150
SHELL Livona 2 Omala Oil 150
CASTROL Helvium 2 Alpha SP 150

Tabela zamienników smarów i olejów do walcarki mechanicznej MRM 1250
Producent	Smar	Olej
MOBIL	Kup Grease 2	Mobil Gear 629
BP	Energrease GP 2	Energol GR 150
SHELL	Livona 2	Omala Oil 150
CASTROL	Helvium 2	Alpha SP 150

A. OmalaOil 150

B. Mobil Gear 629

C. Alpha SP 150

D. Energol GR 150

MTL.03Pytanie 295

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Materiały i surowce

Objętość materiału wsadowego potrzebnego do wytworzenia odkuwki powinna wynosić 160 000 mm³. Jaką długość powinien mieć wsad, jeśli jego wymiary poprzeczne to 20 x 20 mm?

A. 400 mm

B. 500 mm

C. 360 mm

D. 440 mm

MTL.05Pytanie 296

Organizacja i prowadzenie pro…

Kategorie: Materiały i stopy Obróbka cieplna i plastyczna

Określ na podstawie wykresu przy jakiej zawartości cyny wytrzymałość na rozciąganie brązu cynowego w stanie wyżarzonym jest najwyższa.

A. ~ 8% Sn

B. ~ 22% Sn

C. ~ 12% Sn

D. ~ 14% Sn

MTL.03Pytanie 297

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Maszyny i urządzenia Pomiary i kontrola jakości

Na podstawie danych zawartych w tabeli wyznacz natężenie przepływu powietrza w I okresie konwertorowania kamienia miedziowego w ciągu 1 zmiany w trybie pracy 3 zmianowej.

Etap Natężenie przepływu powietrza
Nm³/h
Załadunek wsadu —
I okres konwertorowania 30 000
Zlewanie żużla 15 000
II okres konwertorowania 22 000
Zlewanie żużla tlenkowego 5 000
Zlewanie miedzi blister —

Etap	Natężenie przepływu powietrza Nm³/h
Załadunek wsadu	—
I okres konwertorowania	30 000
Zlewanie żużla	15 000
II okres konwertorowania	22 000
Zlewanie żużla tlenkowego	5 000
Zlewanie miedzi blister	—

A. 176 000 Nm3/h

B. 22 000 Nm3/h

C. 480 000 Nm3/h

D. 240 000 Nm3/h

MTL.05Pytanie 298

Organizacja i prowadzenie pro…

Kategorie: Procesy metalurgiczne Obróbka cieplna i plastyczna

Proces polegający na nagrzaniu stali do temperatury o 30-50ºC powyżej Ac₃ dla stali podeutektoidalnych i powyżej Ac₁ dla stali nadeutektoidalnych, wygrzaniu w tej temperaturze i bardzo powolnym chłodzeniu, zazwyczaj razem z piecem do temperatury poniżej Ar₁, to wyżarzanie

A. odwęglające.

B. grafityzujące.

C. zupełne.

D. normalizujące.

MTL.03Pytanie 299

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Który element wielkiego pieca został przedstawiony na rysunku?

A. Agregat do odciągu gazu wielkopiecowego.

B. Urządzenie do odzysku ciepła spalin z nagrzewnic.

C. Okrężnica wraz z zestawem dysz.

D. Urządzenie zasypowe.

MTL.03Pytanie 300

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Pomiary i kontrola jakości

Odczytaj z tabeli, jaka może być najmniejsza grubość denka odkuwki o średnicy d_s = 102 mm i wysokości h = 200 mm.

\( b_s \) lub \( d_s \)
mm Najmniejsze grubości dla lub denka dla stosunku
\( \frac{l}{b_s} \) lub \( \frac{h}{d_s} \)
\( \frac{l}{b_s} \) lub \( \frac{h}{d_s} \leq 3 \) \( \frac{l}{b_s} \) lub \( \frac{h}{d_s} > 3 \)
do 25 2 3
25,1 – 40 3 4
40,1 – 63 5 6
63,1 – 100 6 8
100,1 – 160 8 10
160,1 – 250 12 16

\( b_s \) lub \( d_s \) mm	Najmniejsze grubości dla lub denka dla stosunku \( \frac{l}{b_s} \) lub \( \frac{h}{d_s} \)
do 25	2	3
25,1 – 40	3	4
40,1 – 63	5	6
63,1 – 100	6	8
100,1 – 160	8	10
160,1 – 250	12	16

A. 10 mm

B. 8 mm

C. 6 mm

D. 12 mm

MTL.05Pytanie 301

Organizacja i prowadzenie pro…

Kategorie: Obróbka cieplna i plastyczna Urządzenia i narzędzia

Do produkcji prętów o skomplikowanych kształtach przekroju stosowane jest ciągadło

A. monolityczne stożkowe.

B. monolityczne łukowe.

C. składane.

D. obrotowe.

MTL.05Pytanie 302

Organizacja i prowadzenie pro…

Kategorie: Materiały i stopy Pomiary i kontrola jakości

Badanie makroskopowe, określane jako próba głębokiego trawienia, wykonuje się między innymi w celu

A. ujawnienia rzadzizny osiowej w stalowych półwyrobach i wyrobach gotowych.

B. oceny poziomu zanieczyszczenia stali siarką.

C. ujawnienia strefy wpływu ciepła w stalowych złączach spawanych.

D. oceny rozmieszczenia wydzieleń fosforu w wyrobach stalowych.

MTL.05Pytanie 303

Organizacja i prowadzenie pro…

Kategorie: Materiały i stopy Pomiary i kontrola jakości

Symbol HV oznacza twardość określoną na podstawie badania metodą

A. Poldiego.

B. Vickersa.

C. Rockwella.

D. Brinella.

MTL.05Pytanie 304

Organizacja i prowadzenie pro…

Kategorie: Materiały i stopy Pomiary i kontrola jakości

Symbol HRB oznacza twardość określoną na podstawie badania metodą

A. Vickersa.

B. Brinella.

C. Poldiego.

D. Rockwella.

MTL.03Pytanie 305

Eksploatacja maszyn i urządze…

Kategorie: Obróbka cieplna Maszyny i urządzenia Pomiary i kontrola jakości

Na podstawie informacji zawartych w tabeli określ czas nagrzewania pręta stalowego o średnicy d = 80 mm w induktorze zasilanym prądem o częstotliwości 500 Hz.

Zalecane częstotliwości prądu i czasy nagrzewania stali konstrukcyjnej
Średnica wsadu
mm Czas nagrzewania w minutach, przy różnych częstotliwościach prądu
50 Hz 500 Hz 1000 Hz 2500 Hz 8000 Hz
20 0,4
30 0,6 0,8
40 1,0 1,4
50 1,4 1,6 2,0
60 2,0 2,3
70 2,6 2,8 3,0
80 3,2 3,6 4,0
90 4,2 4,6 5,0
100 5,5 6,0

Zalecane częstotliwości prądu i czasy nagrzewania stali konstrukcyjnej
Średnica wsadu mm	Czas nagrzewania w minutach, przy różnych częstotliwościach prądu
50 Hz	500 Hz	1000 Hz	2500 Hz	8000 Hz
20					0,4
30				0,6	0,8
40				1,0	1,4
50			1,4	1,6	2,0
60			2,0	2,3
70		2,6	2,8	3,0
80		3,2	3,6	4,0
90		4,2	4,6	5,0
100		5,5	6,0

A. 2,6 min

B. 3,6 min

C. 3,2 min

D. 4,2 min

MTL.03Pytanie 306

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna

Jakiego typu wyżarzanie powinno się zastosować w celu likwidacji umocnienia metalu po procesie ciągnienia?

A. Ujednorodniające

B. Sferoidyzujące

C. Rekrystalizujące

D. Odprężające

MTL.03Pytanie 307

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Które z wymienionych w tabeli cegieł ogniotrwałych są zaliczane do materiałów kwaśnych?

Rodzaj cegieł ogniotrwałych Skład chemiczny, %
SiO₂ Al₂O₃ TiO₂ CaO MgO Fe₂O₃ Cr₂O₃
A. Szamotowe 51,0÷59,0 35÷40 2,0÷3,0 0,3÷0,5 0,5÷0,6 1,6÷2,5 –
B. Forsterytowe 31÷34 1,5÷1,7 – 1,4÷1,6 53÷55 9,0÷9,3 1,4÷1,7
C. Chromitowo-magnezytowe 2÷8 21÷23 – 0,9÷1,2 30÷37 10÷12 22÷30
D. Magnezytowo-chromitowe 4,9÷5,5 6,5÷23,0 – 0,7÷2,7 33÷69 8,9÷9,4 6÷23

Rodzaj cegieł ogniotrwałych	Skład chemiczny, %
SiO₂	Al₂O₃	TiO₂	CaO	MgO	Fe₂O₃	Cr₂O₃
A. Szamotowe	51,0÷59,0	35÷40	2,0÷3,0	0,3÷0,5	0,5÷0,6	1,6÷2,5	–
B. Forsterytowe	31÷34	1,5÷1,7	–	1,4÷1,6	53÷55	9,0÷9,3	1,4÷1,7
C. Chromitowo-magnezytowe	2÷8	21÷23	–	0,9÷1,2	30÷37	10÷12	22÷30
D. Magnezytowo-chromitowe	4,9÷5,5	6,5÷23,0	–	0,7÷2,7	33÷69	8,9÷9,4	6÷23

C.

D.

B.

A.

MTL.05Pytanie 308

Organizacja i prowadzenie pro…

Kategorie: Procesy metalurgiczne Materiały i stopy

Który minerał jest podstawowym materiałem wsadowym w procesie produkcji cynku?

A. Piryty.

B. Limonit.

C. Sfaleryt.

D. Boksyt.

MTL.05Pytanie 309

Organizacja i prowadzenie pro…

Kategorie: Materiały i stopy

Powszechnie przyjmowana górna granica zawartości węgla w stalach niestopowych wynosi

A. 4,30%

B. 3,50%

C. 2,50%

D. 2,00%

MTL.05Pytanie 310

Organizacja i prowadzenie pro…

Kategorie: Procesy metalurgiczne Materiały i stopy Pomiary i kontrola jakości

Na podstawie danych zawartych w tabeli oblicz, ile koksu należy przygotować do wytworzenia 500 t spieku manganowego o zasadowości 0,19 i zawartości tlenku wapna 1,90%.

Składy chemiczne spieków manganowych
zasadowość Fe
% Mn
% SiO₂
% CaO
% MgO
% dodatek koksu
kg/t spieku
0,19 9,49 40,75 11,68 1,90 1,38 110,0
0,48 9,33 37,45 19,72 9,26 1,42 114,5
0,66 7,95 36,54 19,90 13,10 1,53 123,5
0,97 7,62 36,42 17,74 17,37 1,62 134,0
1,10 6,95 35,54 17,78 19,62 1,62 138,5
1,22 6,73 35,10 17,02 20,90 1,70 149,5
1,69 6,51 32,80 16,10 27,24 1,75 159,0
1,72 6,07 31,45 16,16 27,91 1,85 176,5
1,90 6,29 30,60 15,30 29,56 1,82 184,0
2,11 5,74 30,22 14,92 31,51 1,85 189,5
2,36 5,62 28,25 14,84 35,10 1,91 195,0

Składy chemiczne spieków manganowych
zasadowość	Fe %	Mn %	SiO₂ %	CaO %	MgO %	dodatek koksu kg/t spieku
0,19	9,49	40,75	11,68	1,90	1,38	110,0
0,48	9,33	37,45	19,72	9,26	1,42	114,5
0,66	7,95	36,54	19,90	13,10	1,53	123,5
0,97	7,62	36,42	17,74	17,37	1,62	134,0
1,10	6,95	35,54	17,78	19,62	1,62	138,5
1,22	6,73	35,10	17,02	20,90	1,70	149,5
1,69	6,51	32,80	16,10	27,24	1,75	159,0
1,72	6,07	31,45	16,16	27,91	1,85	176,5
1,90	6,29	30,60	15,30	29,56	1,82	184,0
2,11	5,74	30,22	14,92	31,51	1,85	189,5
2,36	5,62	28,25	14,84	35,10	1,91	195,0

A. 110 000 kg

B. 184 000 kg

C. 55 000 kg

D. 92 000 kg

MTL.03Pytanie 311

Eksploatacja maszyn i urządze…

Kategorie: Maszyny i urządzenia Pomiary i kontrola jakości

Określ na podstawie tabeli, które z wymienionych prac wykonuje się w trakcie przeprowadzania remontu średniego wielkiego pieca.

Wybrane czynności Rodzaj remontu
Bieżący Średni Kapitalny
wymiana elementów zestawów dyszowych X
sprawdzanie szczelności i konserwacja zasuw gorącego dmuchu X
wymiana wymurówki pieca X
wymiana aparatu zasypowego X
naprawy układu sterowania X
regulacja lub wymiana osprzętu pomiarowego X
naprawy mechaniczne X

Wybrane czynności	Rodzaj remontu
Bieżący	Średni	Kapitalny
wymiana elementów zestawów dyszowych		X
sprawdzanie szczelności i konserwacja zasuw gorącego dmuchu	X
wymiana wymurówki pieca			X
wymiana aparatu zasypowego		X
naprawy układu sterowania	X
regulacja lub wymiana osprzętu pomiarowego	X
naprawy mechaniczne	X

A. Naprawa mechanizmów zatykarki otworu spustowego.

B. Regulacja sond pomiarowych wsadu.

C. Wymiana bezstożkowego urządzenia typu Wurtha.

D. Konserwacja zasuw nagrzewnic Cowpera.

MTL.05Pytanie 312

Organizacja i prowadzenie pro…

Kategorie: Procesy metalurgiczne Obróbka cieplna i plastyczna Wady i defekty wyrobów

Określ przyczynę powstawania wady wytłoczki przedstawionej na zdjęciu.

A. Za mały współczynnik wytłaczania.

B. Wytłaczanie bez dociskacza.

C. Za mały promień krawędzi stempla.

D. Za duża średnica krążka wyjściowego.

MTL.03Pytanie 313

Eksploatacja maszyn i urządze…

Kategorie: Maszyny i urządzenia Pomiary i kontrola jakości

Na podstawie danych w tabeli określ wymiary kowadeł płaskich, które można zamontować na młocie sprężarkowym o masie części spadających 750 kg.

Masa części spadających młota
kg Młoty parowo - powietrzne Młoty sprężarkowe
Orientacyjne wymiary kowadeł płaskich
szerokość
mm długość
mm szerokość
mm długość
mm
500 140÷230 250÷350 120÷130 260÷300
750 150÷250 300÷400 130÷160 340÷360
1000 150÷280 350÷400 140÷175 380÷420
1500 200÷300 400÷450 160÷200 450÷500

Masa części spadających młota kg	Młoty parowo - powietrzne	Młoty sprężarkowe
Orientacyjne wymiary kowadeł płaskich
szerokość mm	długość mm	szerokość mm	długość mm
500	140÷230	250÷350	120÷130	260÷300
750	150÷250	300÷400	130÷160	340÷360
1000	150÷280	350÷400	140÷175	380÷420
1500	200÷300	400÷450	160÷200	450÷500

A. 140 x 350 mm

B. 150 x 300 mm

C. 170 x 380 mm

D. 130 x 280 mm

MTL.05Pytanie 314

Organizacja i prowadzenie pro…

Kategorie: Materiały i stopy Pomiary i kontrola jakości

Którą metodę kontroli surowców należy zastosować, aby określić udziały ziaren o określonej wielkości w laboratoryjnej próbce koncentratu miedzi, przeznaczonego do procesu zawiesinowego?

A. Badanie mikroskopowe.

B. Analizę sitową.

C. Badanie gęstości nasypowej.

D. Próbę zagęszczalności koncentratu.

MTL.03Pytanie 315

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Materiały i surowce

Jaki typ wsadu o kształcie cylindrycznym powinno się używać w procesie ciągnienia na zimno stalowych drutów o średnicy 2÷4 mm?

A. Walcówkę

B. Pręty kute

C. Wlewki

D. Kęsy

MTL.03Pytanie 316

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Materiały i surowce

Który z wymienionych substancji stosuje się jako topnik w procesie spiekania w piecu wielkopiecowym, gdy skała macierzysta rud żelaza posiada charakter kwaśny?

A. Piasek kwarcowy

B. Kriolit

C. Boksyt

D. Kamień wapienny

MTL.03Pytanie 317

Eksploatacja maszyn i urządze…

Kategorie: Maszyny i urządzenia

Na którym rysunku przedstawiono schemat kruszarki szczękowej?

A.

D.

C.

B.

MTL.03Pytanie 318

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Pomiary i kontrola jakości

W karcie technologicznej określono, że średnica walcowanych na gorąco prętów powinna wynosić \( \phi = 50^{+0.4}_{-0.3} \, \text{mm} \). Która z podanych średnic prętów nie spełnia tego warunku?

A. 49,70 mm

B. 49,96 mm

C. 50,05 mm

D. 50,43 mm

MTL.03Pytanie 319

Eksploatacja maszyn i urządze…

Kategorie: Obróbka plastyczna Obróbka cieplna Maszyny i urządzenia

Urządzenia wykorzystywane w procesach walcowania blach i taśm na zimno, przedstawione na rysunku to

A. urządzenia do wytrawiania, płukania i suszenia blach.

B. prostownice wielorolkowe.

C. urządzenia do cięcia wzdłużnego i poprzecznego.

D. piece kołpakowe do międzyoperacyjnego wyżarzania rekrystalizującego.

MTL.03Pytanie 320

Eksploatacja maszyn i urządze…

Kategorie: Procesy metalurgiczne Maszyny i urządzenia

Na którym rysunku przedstawiono schemat działania urządzenia do poziomego odlewania ciągłego?

C.

B.

A.

D.

Lista pytań egzaminacyjnych

Filtrowanie pytań

Proces redukcji rud stanowi kluczową metodę w produkcji przemysłowej proszków

W karcie technologicznej określono, że średnica walcowanych na gorąco prętów powinna wynosić \( \phi = 50_{-0,4}^{+0,3} \, \text{mm} \). Która z podanych średnic prętów nie spełnia tego warunku?

Która z wymienionych metod obróbki plastycznej pozwala na wytworzenie z proszków metali wyprasek o kształtach przedstawionych na rysunku?

Schemat przebiegu procesu wyciskania współbieżnego wyrobu pełnego, przedstawia rysunek oznaczony literą

Który z poniższych procesów technologicznych jest stosowany do produkcji stali z zastosowaniem pieców elektrycznych?

Przedstawiona na rysunku wada wyrobu tłoczonego to

Jaki rodzaj wady wytłoczek przedstawiono na zdjęciu?

Które urządzenie stosowane w kuźni przedstawiono na rysunku?

Objętość materiału wsadowego potrzebnego do wytworzenia odkuwki powinna wynosić 160 000 mm³. Jaką długość powinien mieć wsad, jeśli jego wymiary poprzeczne to 20 x 20 mm?

Określ na podstawie wykresu przy jakiej zawartości cyny wytrzymałość na rozciąganie brązu cynowego w stanie wyżarzonym jest najwyższa.

Proces polegający na nagrzaniu stali do temperatury o 30-50ºC powyżej Ac₃ dla stali podeutektoidalnych i powyżej Ac₁ dla stali nadeutektoidalnych, wygrzaniu w tej temperaturze i bardzo powolnym chłodzeniu, zazwyczaj razem z piecem do temperatury poniżej Ar₁, to wyżarzanie

Który element wielkiego pieca został przedstawiony na rysunku?

Do produkcji prętów o skomplikowanych kształtach przekroju stosowane jest ciągadło

Badanie makroskopowe, określane jako próba głębokiego trawienia, wykonuje się między innymi w celu

Symbol HV oznacza twardość określoną na podstawie badania metodą

Symbol HRB oznacza twardość określoną na podstawie badania metodą

Jakiego typu wyżarzanie powinno się zastosować w celu likwidacji umocnienia metalu po procesie ciągnienia?

Który minerał jest podstawowym materiałem wsadowym w procesie produkcji cynku?

Powszechnie przyjmowana górna granica zawartości węgla w stalach niestopowych wynosi

Określ przyczynę powstawania wady wytłoczki przedstawionej na zdjęciu.

Którą metodę kontroli surowców należy zastosować, aby określić udziały ziaren o określonej wielkości w laboratoryjnej próbce koncentratu miedzi, przeznaczonego do procesu zawiesinowego?

Jaki typ wsadu o kształcie cylindrycznym powinno się używać w procesie ciągnienia na zimno stalowych drutów o średnicy 2÷4 mm?

Który z wymienionych substancji stosuje się jako topnik w procesie spiekania w piecu wielkopiecowym, gdy skała macierzysta rud żelaza posiada charakter kwaśny?

Na którym rysunku przedstawiono schemat kruszarki szczękowej?

W karcie technologicznej określono, że średnica walcowanych na gorąco prętów powinna wynosić \( \phi = 50^{+0.4}_{-0.3} \, \text{mm} \). Która z podanych średnic prętów nie spełnia tego warunku?

Urządzenia wykorzystywane w procesach walcowania blach i taśm na zimno, przedstawione na rysunku to

Na którym rysunku przedstawiono schemat działania urządzenia do poziomego odlewania ciągłego?

Wymagane logowanie

Charakterystyka	Rodzaj materiału do wyciskania profili metodą Conform
Charakterystyka	Walcówka Cu - ETP	Drut z miedzi beztlenowej Cu - OFE
Zanieczyszczenia, g/Mg	Max. 30	Max. 25
Zanieczyszczenia O₂, g/Mg	Max. 400	Max. 3
Przewodność w 20°C, MS/m	Min. 58,58	Min. 58,87
Wydłużenie, %	44 ±2	38 ±2
Wytrzymałość na rozciąganie, MPa	220 ±5	180 ±10

\( b_s \) lub \( d_s \) mm	Najmniejsze grubości dla lub denka dla stosunku \( \frac{l}{b_s} \) lub \( \frac{h}{d_s} \)
\( b_s \) lub \( d_s \) mm	\( \frac{l}{b_s} \) lub \( \frac{h}{d_s} \leq 3 \)	\( \frac{l}{b_s} \) lub \( \frac{h}{d_s} > 3 \)
do 25	2	3
25,1 – 40	3	4
40,1 – 63	5	6
63,1 – 100	6	8
100,1 – 160	8	10
160,1 – 250	12	16

Lista pytań egzaminacyjnych

Filtrowanie pytań

Proces redukcji rud stanowi kluczową metodę w produkcji przemysłowej proszków

W karcie technologicznej określono, że średnica walcowanych na gorąco prętów powinna wynosić \( \phi = 50_{-0,4}^{+0,3} \, \text{mm} \). Która z podanych średnic prętów nie spełnia tego warunku?

Która z wymienionych metod obróbki plastycznej pozwala na wytworzenie z proszków metali wyprasek o kształtach przedstawionych na rysunku?

Schemat przebiegu procesu wyciskania współbieżnego wyrobu pełnego, przedstawia rysunek oznaczony literą

Który z poniższych procesów technologicznych jest stosowany do produkcji stali z zastosowaniem pieców elektrycznych?

Przedstawiona na rysunku wada wyrobu tłoczonego to

Jaki rodzaj wady wytłoczek przedstawiono na zdjęciu?

Które urządzenie stosowane w kuźni przedstawiono na rysunku?

Objętość materiału wsadowego potrzebnego do wytworzenia odkuwki powinna wynosić 160 000 mm3. Jaką długość powinien mieć wsad, jeśli jego wymiary poprzeczne to 20 x 20 mm?

Określ na podstawie wykresu przy jakiej zawartości cyny wytrzymałość na rozciąganie brązu cynowego w stanie wyżarzonym jest najwyższa.

Proces polegający na nagrzaniu stali do temperatury o 30-50ºC powyżej Ac3 dla stali podeutektoidalnych i powyżej Ac1 dla stali nadeutektoidalnych, wygrzaniu w tej temperaturze i bardzo powolnym chłodzeniu, zazwyczaj razem z piecem do temperatury poniżej Ar1, to wyżarzanie

Który element wielkiego pieca został przedstawiony na rysunku?

Do produkcji prętów o skomplikowanych kształtach przekroju stosowane jest ciągadło

Badanie makroskopowe, określane jako próba głębokiego trawienia, wykonuje się między innymi w celu

Symbol HV oznacza twardość określoną na podstawie badania metodą

Symbol HRB oznacza twardość określoną na podstawie badania metodą

Jakiego typu wyżarzanie powinno się zastosować w celu likwidacji umocnienia metalu po procesie ciągnienia?

Który minerał jest podstawowym materiałem wsadowym w procesie produkcji cynku?

Powszechnie przyjmowana górna granica zawartości węgla w stalach niestopowych wynosi

Określ przyczynę powstawania wady wytłoczki przedstawionej na zdjęciu.

Którą metodę kontroli surowców należy zastosować, aby określić udziały ziaren o określonej wielkości w laboratoryjnej próbce koncentratu miedzi, przeznaczonego do procesu zawiesinowego?

Jaki typ wsadu o kształcie cylindrycznym powinno się używać w procesie ciągnienia na zimno stalowych drutów o średnicy 2÷4 mm?

Który z wymienionych substancji stosuje się jako topnik w procesie spiekania w piecu wielkopiecowym, gdy skała macierzysta rud żelaza posiada charakter kwaśny?

Na którym rysunku przedstawiono schemat kruszarki szczękowej?

W karcie technologicznej określono, że średnica walcowanych na gorąco prętów powinna wynosić \( \phi = 50^{+0.4}_{-0.3} \, \text{mm} \). Która z podanych średnic prętów nie spełnia tego warunku?

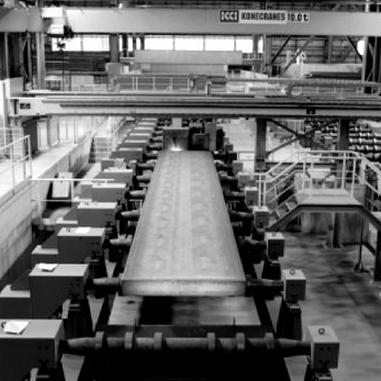

Urządzenia wykorzystywane w procesach walcowania blach i taśm na zimno, przedstawione na rysunku to

Na którym rysunku przedstawiono schemat działania urządzenia do poziomego odlewania ciągłego?

Objętość materiału wsadowego potrzebnego do wytworzenia odkuwki powinna wynosić 160 000 mm³. Jaką długość powinien mieć wsad, jeśli jego wymiary poprzeczne to 20 x 20 mm?

Proces polegający na nagrzaniu stali do temperatury o 30-50ºC powyżej Ac₃ dla stali podeutektoidalnych i powyżej Ac₁ dla stali nadeutektoidalnych, wygrzaniu w tej temperaturze i bardzo powolnym chłodzeniu, zazwyczaj razem z piecem do temperatury poniżej Ar₁, to wyżarzanie
