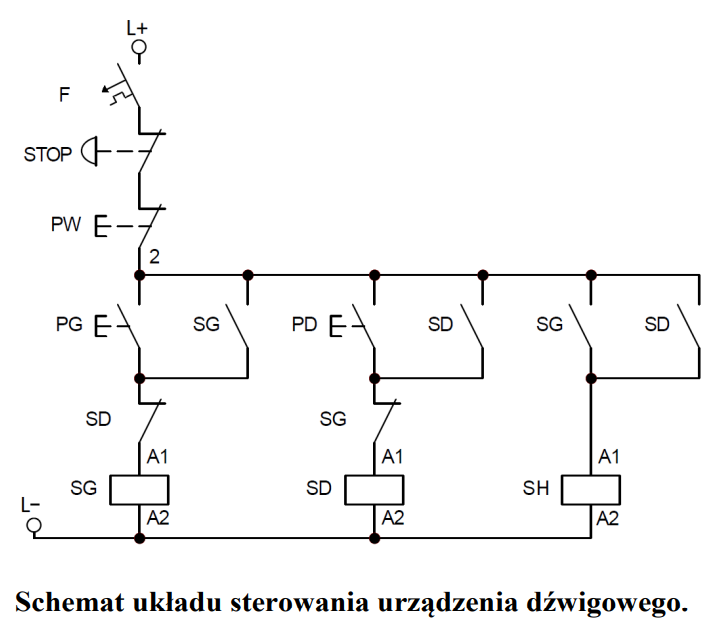

Dla tablicy przejść określ stan następny Qₙ₊₁ dla kroku 3 (Lp. = 3)

Tablica przejść dla układu sterowania urządzenia dźwigowego (w tablicy przejść stany logiczne 0 lub 1 dla elementów SG, SD i SH wynikają ze stanu aktualnego, z wejść sterujących i ze schematu układu sterowania).
Lp.Stan aktualny QₙWejścia sterująceStan następny Qₙ₊₁
SGSDSHFSTOPPWPGPDSGSDSH
1.00010010101
2.10110000101
3.10110001

Ilustracja do pytania 1
A. SG = 0, SD = 1, SH = 1
B. SG = 1, SD = 0, SH = 1
C. SG = 0, SD = 1, SH = 0
D. SG = 1, SD = 1, SH = 0
Obsługa i konserwacja urządze…

Zgodnie z instrukcją konserwacji elementów, co miesiąc należy sprawdzać

Tabela: Instrukcja dotycząca konserwacji elementów
ZespółKomponenty wymagające kontroliCo
1 miesiąc		Co
2 miesiące		Co
6 miesięcy
ZamkiSprawdzić prawidłowe funkcjonowanie urządzeń ryglujących; urządzenie może funkcjonować tylko wtedy, gdy bramki są prawidłowo zamknięte urządzeniem ryglującym•
SterowanieSprawdzić funkcjonowanie wszystkich elementów sterujących (kaseta przyciskowa – kaseta kondygnacyjna – ewentualnie kaseta przyciskowa przenośna)•
Manewrowanie ręczne wjazdu/zjazduSprawdzić urządzenia umożliwiające manewrowanie ręczne•
Połączenia sworznioweSprawdzić właściwe dokręcenie śrub podstawowych komponentów•

A. urządzenia umożliwiające manewrowanie ręczne.
B. funkcjonowanie wszystkich elementów sterujących.
C. funkcjonowanie urządzeń ryglujących.
D. dokręcenie śrub podstawowych komponentów.
Obsługa i konserwacja urządze…

Przy sterowaniu zbiorczym góra – dół kabina realizuje wszystkie wezwania oraz dyspozycje

A. przy jeździe do najniższego przystanku gdy jedzie do góry i do najwyższego przystanku gdy jedzie w dół.
B. przy jeździe do najwyższego przystanku gdy jedzie do góry i do najniższego przystanku gdy jedzie w dół.
C. od najniższego przystanku, gdy jedzie do góry.
D. od najwyższego przystanku, gdy jedzie w dół.
Obsługa i konserwacja urządze…

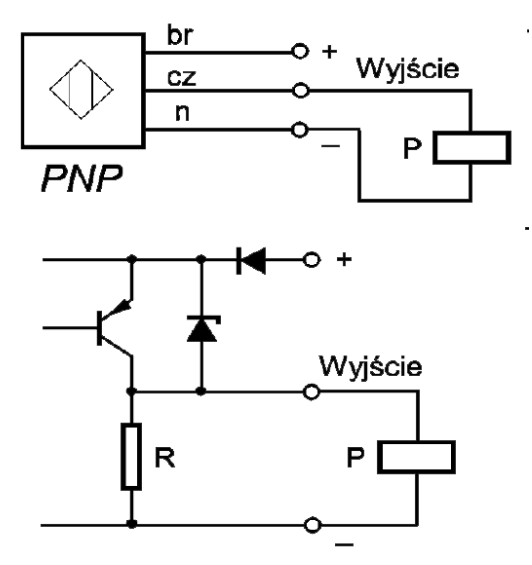

Na schemacie pokazano indukcyjny czujnik udźwigu dźwigu. Który element jest odpowiedzialny za podanie sygnału na sygnalizator przeciążenia kabiny?

Ilustracja do pytania 7
A. Transformator.
B. Tranzystor.
C. Rezystor.
D. Kondensator.
Obsługa i konserwacja urządze…

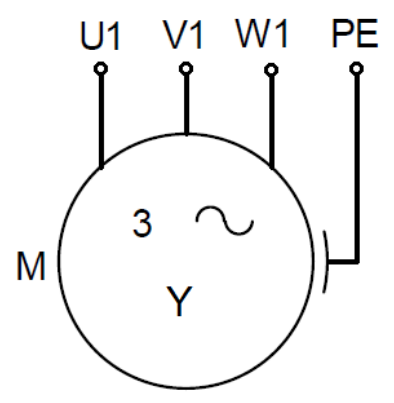

Korzystając z wyników pomiarów rezystancji w trójfazowym silniku elektrycznym skonfigurowanym w gwiazdę, określ rodzaj i miejsce uszkodzenia.

Wyniki pomiarów
Punkty
pomiarowe		Wartość
Ω
U1-V1∞
V1-W1∞
U1-W113,1
U1-PE∞
V1-PE∞
W1-PE∞

Ilustracja do pytania 10
A. Zwarcie między zaciskami U1-W1
B. Przerwa w przewodzie ochronnym PE
C. Przerwa w uzwojeniu fazowym V1
D. Zwarcie między zaciskami U1-PE
Obsługa i konserwacja urządze…

Pomiary rezystancji izolacji obwodów elektrycznych, ze szczególnym uwzględnieniem obwodów bezpieczeństwa i ochrony przeciwpożarowej dźwigów osobowych określonych w załączniku nr 2 do rozporządzenia Ministra Przedsiębiorczości i Technologii z dnia 30.10.2018 r., wykonuje się nie rzadziej niż

A. raz na sześć miesięcy.
B. raz na dwa miesiące.
C. raz na dwanaście miesięcy.
D. raz na cztery miesiące.
Obsługa i konserwacja urządze…

Wskaż prawidłową kolejność czynności wykonywanych podczas demontażu stycznika zamontowanego w układzie sterowania dźwigu budowlanego.

Lp.Opis czynności konserwatora
1Odłączenie przewodów zasilających
2Odłączenie napięcia zasilającego
3Sprawdzenie braku napięcia zasilającego
4Demontaż stycznika z układu sterowania
5Zabezpieczenie przed niepożądanym załączeniem

A. 2, 3, 5, 1, 4
B. 1, 3, 2, 4, 5
C. 1, 2, 4, 5, 3
D. 2, 1, 3, 4, 5
Obsługa i konserwacja urządze…

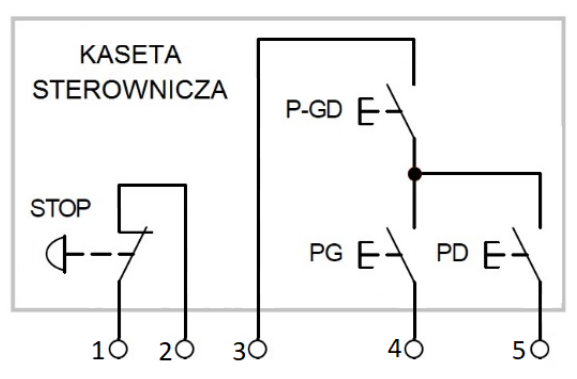

Dokonano pomiaru rezystancji styków przycisków sterowniczych kasety K1 urządzenia dźwigowego w stanie wyłączonym i załączonym. Na podstawie zamieszczonych wyników pomiarów określ, który przycisk należy wymienić.

Wyniki pomiarów
Punkty
pomiarowe		Wartość
Ω
Stan zestyku
wyłączonezałączone
1-20,1∞
Stan zestyków
wyłączonezałączone
3-4∞0,3
3-5∞∞
4-5∞∞

Ilustracja do pytania 15
A. PD
B. STOP
C. PG
D. P-DG
Obsługa i konserwacja urządze…

Korzystając z fragmentu Instrukcji usuwania usterek określ, które działania należy podjąć w sytuacji, gdy sterownik wyświetla kod błędu 009, a konserwator stwierdził niepoprawną pracę obwodu bezpieczeństwa.

Fragment Instrukcji usuwania usterek
Kod usterkiOpis usterkiPrzyczynaRozwiązanie
008Otwarty obwód bezpieczeństwa w części łączników drzwi – kabina na przystankuNiepoprawna praca obwodu bezpieczeństwaWymienić płytę MAIN 01
Przerwany obwód bezpieczeństwaWymienić przewody lub łączniki
Niewłaściwe rozmieszczenie magnesówSkontrolować poprawność ułożenia magnesów
009Obwód bezpieczeństwa nie aktywny – kabina na przystankuNiepoprawna praca obwodu bezpieczeństwaSprawdzić pracę przekaźników K1, K2, K3
Błędy w instalacjiSprawdzić ciągłość przewodów CH1 i CH2
Niewłaściwe rozmieszczenie magnesówSkontrolować poprawność ułożenia magnesów

A. Sprawdzić ciągłość przewodów CH1 i CH2.
B. Wymienić płytę MAIN 01.
C. Skontrolować poprawność ułożenia magnesów.
D. Sprawdzić pracę przekaźników K1, K2, K3.
Obsługa i konserwacja urządze…

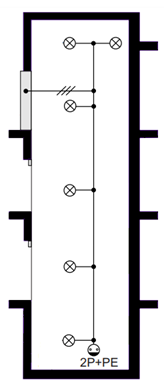

Modernizacja szybu dźwigowego, którego schemat przedstawiono na rysunku, polega na zastąpieniu źródeł światła i opraw oświetleniowych źródłami energooszczędnymi. Ile będzie kosztowała modernizacja szybu, jeżeli cenę nowej oprawy łącznie z kosztem wymiany ustalono na 25,00 zł, a cena energooszczędnej żarówki wynosi 10,00 zł?

Ilustracja do pytania 17
A. 150,00 zł
B. 245,00 zł
C. 210,00 zł
D. 60,00 zł
Obsługa i konserwacja urządze…

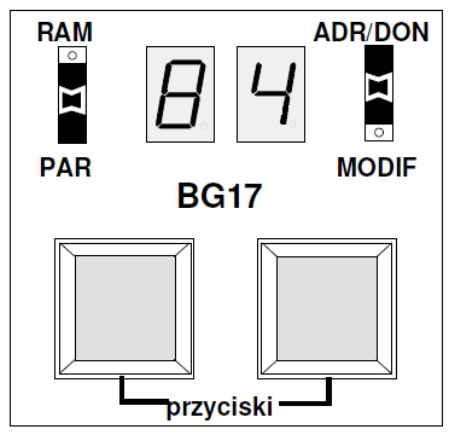

Na podstawie widoku panelu sterownika oraz wyciągu z listy kodów błędów należy stwierdzić, że

KODY BŁĘDÓW
BŁĄD NRZNACZENIE
-04-STYCZNIK 201U NIE ZAŁĄCZA SIĘ
-08-STYCZNIK 201N NIE ZAŁĄCZA SIĘ
-17-ROZWARTY OBWÓD BEZPIECZEŃSTWA
-84-ZANIK FAZY ZASILANIA
-98-PRZECIĄŻENIE KABINY

Ilustracja do pytania 18
A. został rozwarty obwód bezpieczeństwa.
B. wystąpiło przeciążenie kabiny.
C. wystąpił zanik fazy zasilania.
D. stycznik 201U nie załączył się.
Obsługa i konserwacja urządze…

Który element układu sterowania uniemożliwia uruchomienie kabiny przy otwartych lub niezaryglowanych drzwiach?

A. Zamek bezpieczeństwa.
B. Wyłącznik silnikowy.
C. Cewka luzownika.
D. Wyłącznik termobimetalowy.
Obsługa i konserwacja urządze…

Przed rozpoczęciem prac konserwacyjnych na dachu kabiny dźwigu osobowego należy sprawdzić działanie

A. przycisków dyspozycji i łącznika oświetlenia awaryjnego.
B. wyłącznika krańcowego i przycisku bezpieczeństwa.
C. wyłącznika końcowego i łącznika zatrzymania bezzwłocznego STOP.
D. łącznika zatrzymania bezzwłocznego STOP i przełącznika jazdy rewizyjnej.
Obsługa i konserwacja urządze…

Zgodnie z danymi zawartymi w Wyciągu z dokumentacji modernizacji windy w budynku użyteczności publicznej po przeprowadzonej modernizacji windy kaseta sterownicza będzie posiadała

Wyciąg z dokumentacji modernizacji windy w budynku użyteczności publicznej
Przed modernizacjąPo modernizacji
15Drzwi kabinoweautomatyczne, centralne, dwupanelowe
z napędem falownikowym
wymiary 1100×2000 mm
wykonane ze stali malowanej
zabezpieczone kurtyną świetlną		automatyczne, centralne. dwupanelowe
z napędem falownikowym
wymiary 1100×2000 mm
wykonane ze stali malowanej
zabezpieczone kurtyną świetlną
16Drzwi szyboweautomatyczne, centralne, dwupanelowe
wymiary 1100×2000 mm
wykonane ze stali oklejanej		automatyczne, centralne, dwupanelowe
wymiary 1100×2000 mm
wykonane ze stali malowanej
17Kasety:
wezwań
i dyspozycji		przyciski o wymiarach 38×38 mm
pokrywy wykonane z aluminium
kasety umieszczone na ścianie i
na wysokości umożliwiającej obsługę przez
osoby niepełnosprawne		przyciski o wymiarach części roboczej
nie mniejszych niż 45×45 mm z grafiką Braille'a
pokrywy wykonane ze stali malowanej - kolor
kontrastowy do koloru powierzchni przycisków
kasety umieszczone w ościeżnicy drzwi
szybowych lub na ścianie na wysokości
umożliwiającej obsługę przez osoby
niepełnosprawne

A. pokrywę wykonaną z aluminium.
B. pokrywę wykonaną ze stali malowanej.
C. przyciski o wymiarach nie mniejszych niż 44x44 mm.
D. przyciski o wymiarach nie mniejszych niż 38x38 mm.
Obsługa i konserwacja urządze…

Zadaniem wyłącznika głównego w maszynowni jest

A. odłączenie zasilania w energię elektryczną.
B. zabezpieczenie silnika przed przeciążeniem.
C. odłączenie tylko oświetlenia w kabinie dźwigu.
D. zatrzymanie dźwigu na wybranym poziomie przystankowym.
