Obsługa i konserwacja urządze…
Na ilustracji przedstawiono maszynę przeznaczoną do
A. kasowania luzów między stopniami.
B. smarowania stopni.
C. frezowania schodów ruchomych.
D. czyszczenia schodów ruchomych.
Filtrowanie pytań
ELE.09 Pytanie 2
Obsługa i konserwacja urządze…
Dla tablicy przejść określ stan następny Qₙ₊₁ dla kroku 3 (Lp. = 3)
Tablica przejść dla układu sterowania urządzenia dźwigowego (w tablicy przejść stany logiczne 0 lub 1 dla elementów SG, SD i SH wynikają ze stanu aktualnego, z wejść sterujących i ze schematu układu sterowania).
| Lp. | Stan aktualny Qₙ | Wejścia sterujące | Stan następny Qₙ₊₁ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SG | SD | SH | F | STOP | PW | PG | PD | SG | SD | SH | |
| 1. | 0 | 0 | 0 | 1 | 0 | 0 | 1 | 0 | 1 | 0 | 1 |
| 2. | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 1 |
| 3. | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 1 | |||
A. SG = 1, SD = 0, SH = 1
B. SG = 1, SD = 1, SH = 0
C. SG = 0, SD = 1, SH = 1
D. SG = 0, SD = 1, SH = 0
Obsługa i konserwacja urządze…
Zadaniem chwytaczy w dźwigu z maszynownią jest
A. hamowanie silnika wciągarki.
B. zamocowanie wciągarki.
C. przemieszczanie ładunku.
D. zatrzymywanie kabiny.
Obsługa i konserwacja urządze…
Przeprowadzenie przeglądu konserwacyjnego dźwigu odnotowuje się w
A. księdze rewizyjnej.
B. instrukcji konserwacji.
C. dzienniku konserwacji.
D. instrukcji eksploatacji.
Obsługa i konserwacja urządze…
Zgodnie z informacją zawartą we Fragmencie instrukcji konserwacji schodów ruchomych prace konserwacyjne należy wykonywać z częstotliwością
Fragment instrukcji konserwacji schodów ruchomych - Sprawdzenie i smarowanie schodów
Częstotliwość co 3 miesiące Sprawdzić szczelność systemu oliwienia. Sprawdzić i napełnić zbiornik oleju (jeżeli to konieczne). Sprawdzić łańcuch stopni. |
A. co 2 miesiące.
B. co miesiąc.
C. co 4 miesiące.
D. co 3 miesiące.
Obsługa i konserwacja urządze…
Badania okresowe dźwigu osobowego należy wykonywać co
A. 1 miesiąc.
B. 6 miesięcy.
C. 2 lata.
D. 1 rok.
Obsługa i konserwacja urządze…
Którego narzędzia należy użyć do demontażu łożysk silnika wciągarki?
A. Rys. 3.
B. Rys. 4.
C. Rys. 2.
D. Rys. 1.
Obsługa i konserwacja urządze…
Do pomiaru średnicy lin nośnych urządzenia dźwigowego należy użyć
A. szczelinomierza.
B. suwmiarki.
C. przymiaru milimetrowego.
D. dalmierza laserowego.
ELE.09 Pytanie 9
Obsługa i konserwacja urządze…
Które działania należy podjąć, jeżeli sterownik sygnalizuje błąd o kodzie 18, a stycznik KM nie zadziałał?
A. Wymienić stycznik.
B. Wymienić przewody i poprawić połączenia.
C. Zwerfikować stan i poprawność działania stycznika.
D. Wymienić łącznik.
ELE.09 Pytanie 10
Obsługa i konserwacja urządze…
Zgodnie z instrukcją konserwacji elementów, co miesiąc należy sprawdzać
| Tabela: Instrukcja dotycząca konserwacji elementów | ||||
|---|---|---|---|---|
| Zespół | Komponenty wymagające kontroli | Co 1 miesiąc | Co 2 miesiące | Co 6 miesięcy |
| Zamki | Sprawdzić prawidłowe funkcjonowanie urządzeń ryglujących; urządzenie może funkcjonować tylko wtedy, gdy bramki są prawidłowo zamknięte urządzeniem ryglującym | • | ||
| Sterowanie | Sprawdzić funkcjonowanie wszystkich elementów sterujących (kaseta przyciskowa – kaseta kondygnacyjna – ewentualnie kaseta przyciskowa przenośna) | • | ||
| Manewrowanie ręczne wjazdu/zjazdu | Sprawdzić urządzenia umożliwiające manewrowanie ręczne | • | ||
| Połączenia sworzniowe | Sprawdzić właściwe dokręcenie śrub podstawowych komponentów | • | ||
A. urządzenia umożliwiające manewrowanie ręczne.
B. dokręcenie śrub podstawowych komponentów.
C. funkcjonowanie wszystkich elementów sterujących.
D. funkcjonowanie urządzeń ryglujących.
Obsługa i konserwacja urządze…
Minimalna wartość prędkości, dla której dopuszcza się zadziałanie ogranicznika prędkości przy kabinie poruszającej się z prędkością 1 m/s, to
A. 1.25 m/s
B. 1,10 m/s
C. 1,20 m/s
D. 1,15 m/s
Obsługa i konserwacja urządze…
Zgodnie z informacjami zamieszczonymi w wyciągu z Rozporządzenia Dz.U. 2018 poz. 2176 w zakresie dokonywania pomiarów rezystancji, badaniu co dwa lata podlegają urządzenia pracujące
| Wyciąg z Rozporządzenia Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. (Dz.U. 2018 poz. 2176) | |
| 2) pomiarów rezystancji uziemień roboczych i ochronnych, o ile są stosowane, oraz ochrony przeciwporażeniowej nie rzadziej niż: a) raz w roku - dla urządzeń: - pracujących na otwartym powietrzu lub w pomieszczeniach o dużej wilgotności, gorących lub z wyziewami żrącymi, - służących do przemieszczania osób, b) raz na dwa lata - dla urządzeń pracujących w warunkach innych niż wymienione w lit. a, | |
A. w pomieszczeniach z wyziewami żrącymi.
B. w innych warunkach niż wymienione.
C. na otwartym powietrzu.
D. w pomieszczeniach o dużej wilgotności.
Obsługa i konserwacja urządze…
Ile dzienników konserwacji powinien założyć i prowadzić właściciel budynku, w którym zamontowane są dwa ciągi schodów ruchomych i trzy dźwigi?
A. 5 dzienników.
B. 1 dziennik.
C. 2 dzienniki.
D. 3 dzienniki.
Obsługa i konserwacja urządze…
W czasie próby działania chwytaczy ślizgowych kabiny dźwigu obciążenie kabiny powinno wynosić
A. 175% udźwigu nominalnego.
B. 125% udźwigu nominalnego.
C. 200% udźwigu nominalnego.
D. 150% udźwigu nominalnego.
Obsługa i konserwacja urządze…
Ile drutów w jednej splocie ma lina nośna oznaczona symbolem Ø12 8x19 S – NFC 1370/1770 U sZ?
A. 12 drutów.
B. 8 drutów.
C. 19 drutów.
D. 70 drutów.
Obsługa i konserwacja urządze…
Usługa konserwacji dźwigu kosztuje netto 1000 zł. Ile wyniesie koszt brutto tej usługi, jeżeli wiadomo, że stawka VAT na wykonanie usługi wynosi 23%?
A. 1 330,00 zł
B. 1 230,00 zł
C. 1 100,00 zł
D. 1 130,00 zł
Obsługa i konserwacja urządze…
Zgodnie z tabelą przeglądy konserwacyjne dźwigów osobowych należy przeprowadzać co
| 19 | Urządzenia dla osób niepełnosprawnych | co 30 dni |
| 20 | Schody i chodniki ruchome | co 30 dni |
| 21 | Przenośniki okrężne kabinowe i platformowe | co 30 dni |
| 22 | Dźwigi do transportu osób lub ładunków, w tym dźwigi przeznaczone do zapewnienia dostępu do maszyn | co 30 dni |
| 23 | Dźwigi towarowe małe i dźwigi do transportu ładunków bez prawa wstępu osób do kabiny | co 60 dni |
| 24 | Dźwigi budowlane towarowo-osobowe | co 30 dni |
A. 30 dni.
B. 180 dni.
C. 60 dni.
D. 90 dni.
Obsługa i konserwacja urządze…
Skrzydła drzwi automatycznych dźwigu osobowego po rozpoczęciu zamykania i przejechaniu niewielkiego dystansu ponownie się otwierają. W celu usunięcia tej awarii konserwator powinien sprawdzić w pierwszej kolejności
A. krzywkę.
B. kurtynę świetlną.
C. rygiel.
D. kontakt drzwiowy.
Obsługa i konserwacja urządze…

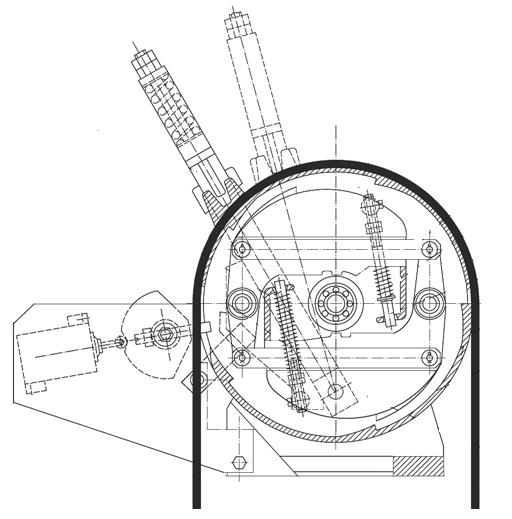

Wskaż wynik próby urządzenia przedstawionego na rysunku.
A. Kontrola ciężaru umieszczonego ładunku.
B. Wyłączenie zespołu napędowego i uruchomienie chwytaczy po osiągnięciu prędkości granicznej.
C. Zatrzymanie i utrzymanie kabiny w spoczynku na przystanku.
D. Zamknięcie i blokada drzwi.
Obsługa i konserwacja urządze…
Jeżeli instrukcja eksploatacji urządzenia dźwigowego nie podaje terminów przeglądów konserwacyjnych, powinny być one wykonywane zgodnie z
A. planem pracy opracowanym przez konserwatora urządzeń dźwigowych.
B. planem konserwacji urządzeń w budynku wyposażonym w urządzenia dźwigowe.
C. przepisami prawa w zakresie warunków eksploatacji urządzeń transportu bliskiego.
D. kolejnością zgłoszeń użytkowników urządzeń dźwigowych.
Obsługa i konserwacja urządze…
Zgodnie z danymi zawartymi w tabeli, konserwator dokonując oceny stanu liny przeciwwzitej o 60 drutach, powinien zakwalifikować ją do wymiany w przypadku stwierdzenia
| Liczba pęknięć drutów kwalifikująca linę do wymiany zgodnie z DIN 15020 | ||
|---|---|---|
| Liczba drutów nośnych | Liczba widocznych pęknięć | |
| Lina przeciwzwita na długości 6xd | Lina przeciwzwita na długości 30xd | |
| do 50 | 4 | 8 |
| 51 do 75 | 6 | 12 |
| 76 do100 | 8 | 16 |
| 101 do 120 | 13 | 26 |
| 161 do 180 | 14 | 29 |
| 181 do 200 | 16 | 32 |
A. 6 pęknięć na długości 6 × d
B. 8 pęknięć na długości 3 × d
C. 8 pęknięć na długości 6 × d
D. 6 pęknięć na długości 3 × d
Obsługa i konserwacja urządze…
Po modernizacji dźwigu o udźwigu 700 kg, polegającej na wymianie ścian kabiny, jej masa zmniejszyła się z 650 kg na 600 kg. Ile obciążników (każdy o masie 25 kg) należy zdemontować z przeciwwagi, aby zachować współczynnik zrównoważenia udźwigu równy 50%?
A. 4 obciążniki
B. 2 obciążniki
C. 0 obciążników
D. 1 obciążnik
Obsługa i konserwacja urządze…
Obsługę techniczną codzienną dźwigu budowlanego wykonuje
A. operator (obsługujący) dźwigu.
B. konserwator.
C. kierownik budowy.
D. dowolny pracownik budowy.
Obsługa i konserwacja urządze…
Zgodnie z informacjami zawartymi w zamieszczonym wyciągu z instrukcji podczas testów schodów ruchomych przy uruchomieniu należy sprawdzić
| Wyciąg z instrukcji schodów ruchomych - przeprowadzanie testów przy uruchomieniu |
|---|
| Testy podczas jazdy na schodach Częstotliwość co 1 miesiąc. Ogólne sprawdzenie charakterystyki jazdy. Sprawdzić pracę przy odwróconym kierunku jazdy. Zadania na górnej i dolnej stacji: Wystartować 2 X po 45 sekund: Sprawdzić zgranie stopni z wejściem grzebieni. Sprawdzić naciąg poręczy. Sprawdzić czystość poręczy i ich szczotki. |
A. łącznik kluczykowy.
B. oświetlenia płyty grzebieniowej.
C. pracę przy odwróconym kierunku jazdy.
D. wyłącznik „stop” na obu stającach.
Obsługa i konserwacja urządze…
Na rysunku przedstawiającym tabliczkę znamionową dźwigu budowlanego ramką w kolorze czerwonym oznaczono
A. nośność maksymalną.
B. model.
C. materiał konstrukcyjny kabiny.
D. masę.
Obsługa i konserwacja urządze…
Do wymiany uszkodzonego przycisku awaryjnego zatrzymywania schodów ruchomych należy wybrać element zamieszczony na rysunku
A. Rysunek 2
B. Rysunek 4
C. Rysunek 1
D. Rysunek 3
Obsługa i konserwacja urządze…
Koło zamachowe umieszczone w mechanizmie napędowym dźwigu elektrycznego może pełnić dodatkowo funkcję
A. ręcznego zespołu hamującego.
B. ręcznego napędu awaryjnego.
C. elementu chłodzącego silnik elektryczny.
D. sprzęgła przenoszącego napęd.
Obsługa i konserwacja urządze…
W dzienniku konserwacji urządzenia dźwigowego nie jest odnotowywana przez konserwatora informacja dotycząca
A. kosztu za wykonanie usługi.
B. numeru zaświadczenia kwalifikacyjnego.
C. imienia i nazwiska konserwatora.
D. daty przeprowadzenia przeglądu.
Obsługa i konserwacja urządze…

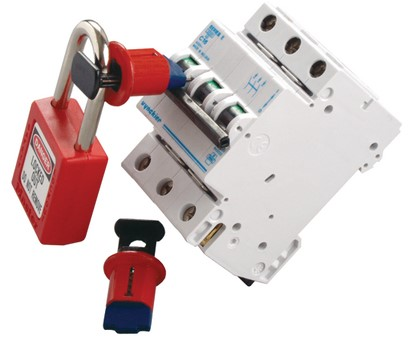

Element z kłódką przedstawiony na rysunku używany podczas konserwacji urządzenia dźwigowego chroni przed
A. kradzieżą aparatury zabezpieczającej.
B. załączeniem urządzenia dźwigowego.
C. dostępem do obwodów bezpieczeństwa.
D. wyłączeniem urządzenia dźwigowego.
Obsługa i konserwacja urządze…
Zgodnie z zamieszczonym harmonogramem czas wykonania prac konserwacyjnych drzwi przesuwnych dźwigu w III kwartale wyniesie
| Harmonogram prac konserwacyjnych drzwi przesuwnych windy | ||||||
|---|---|---|---|---|---|---|
| Lp. | Wykaz prac konserwacyjnych | Kwartał | Czas wykonania prac (min) | |||
| I | II | III | IV | |||
| 2.1. | Sprawdzenie belki górnej | x | x | 10 | ||
| 2.2. | Sprawdzenie płynnego ruchu paneli | x | x | 10 | ||
| 2.3. | Sprawdzenie pionowości paneli | x | x | x | x | 10 |
| 2.4. | Sprawdzenie szczelin między panelami drzwi | x | x | x | x | 10 |
| 3.1. | Wymiana prowadników | x | 20 | |||
| 3.2. | Wymiana górnych rolek | x | x | 30 | ||
| 3.3. | Wymiana rolek dociskających | x | 30 | |||
A. 60 minut.
B. 120 minut.
C. 90 minut.
D. 40 minut.
Obsługa i konserwacja urządze…
Kąt nachylenia to parametr
A. dźwigów towarowych małych.
B. dźwigów towarowo osobowych.
C. schodów ruchomych.
D. platform schodowych.
Obsługa i konserwacja urządze…
Na ilustracji przedstawiono zabezpieczenie miejsca pracy podczas wykonywania prac konserwatorskich
A. schodów ruchomych.
B. dźwigu towarowego.
C. wyciągarki.
D. dźwigu osobowego.
Obsługa i konserwacja urządze…
Na podstawie informacji zamieszczonych w tabeli wskaż, który przegląd jest przeprowadzany podczas eksploatacji i ma za zadanie sprawdzenie, czy wciągniki nie są uszkodzone i nie mają wad.
| Rodzaje przeglądów |
| Przegląd wstępny – przed pierwszym użyciem. Wszystkie nowe i naprawione wciągniki muszą zostać sprawdzone przez upoważnioną, kompetentną osobę. |
| Przeglądy wciągników regularnie eksploatowanych podzielić można na dwie grupy według czasu między przeglądami – przegląd dzienny i przegląd regularny. |
| Przegląd dzienny, to kontrola wzrokowa, którą przeprowadza obsługa wyznaczona przez użytkownika przed każdym użyciem. Jej zadaniem jest sprawdzenie, czy wciągniki nie są uszkodzone i nie mają wad. Osoby wykwalifikowane oceniają, czy dana wada lub uszkodzenie wykryte podczas przeglądu dziennego nie stanowi zagrożenia i czy konieczny jest szczegółowy przegląd. |
| Przegląd regularny dokonuje osoba wyznaczona przez użytkownika pod nadzorem kompetentnych osób. Jego częstotliwość zależy od stopnia eksploatacji wciągnika (pół roku dla intensywnej eksploatacji, rok dla standardowej). |
A. Przegląd dzienny.
B. Przegląd wstępny.
C. Przegląd szczegółowy.
D. Przegląd regularny.
Obsługa i konserwacja urządze…
Ile obrotów liny wokół własnej osi, wg danych zamieszczonych w tabeli, może posiadać lina o długości 180 m?
| Długość liny [m] | Maksymalna liczba obrotów wokół osi liny stalowej |
|---|---|
| 30 | 1 |
| 60 | 2 |
| 90 | 3 |
| 120 | 4 |
| 150 | 5 |
| 180 | 6 |
| 210 | 7 |
| 240 | 8 |
| 270 | 9 |
| 300 | 10 |
A. 6 obrotów.
B. 7 obrotów.
C. 8 obrotów.
D. 5 obrotów.
Obsługa i konserwacja urządze…
Zgodnie z zamieszczonym rysunkiem z instrukcji konserwacji drzwi szybowych szczelina pomiędzy rolką ryglującą a kątownikiem krzywki powinna być wyregulowana do wartości
A. 6 mm
B. 12 mm
C. 10 mm
D. 24 mm
Obsługa i konserwacja urządze…
Na podstawie instrukcji regulacji hamulca wciągnika określ, między którymi elementami hamulca należy ustawić kąt wyznaczający luz osiowy?
Regulacja hamulca Luz osiowy w hamulcu wyznacza zderzak (3) i ząb na kole ręcznym (2A lub 2B). Kąt między zderzakiem a zębem jest fabrycznie ustawiony do 50°. Jeżeli podczas użytkowania wciągnika kąt 50° zostanie przekroczony, należy ponownie wyregulować hamulec. Ustawienie należy przeprowadzić w następujący sposób: - odkręcić nakrętkę (1), - zdjąć i przekręcić zderzak (3) tak, by między nim, a którymś z zębów (2A lub 2B) zawarty był wymagany kąt. - jeżeli nie można tego osiągnąć, należy zdemontować koło ręczne (4) zgodnie z procedurą i z powrotem nakręcić go w ten sposób, aby po osadzeniu zderzaka (3) między nim, a którymś z zębów (2A lub 2B) zawarty był wymagany kąt. - po regulacji należy przeprowadzić test hamulca z odpowiednim ładunkiem. |
A. Między zderzakiem (3) i zębem (2A lub 2B) koła ręcznego.
B. Między zderzakiem (3) i nakrętką (1).
C. Między nakrętką i zębem (2A) koła ręcznego (4).
D. Między kołem ręcznym (4) i zderzakiem (3).
Obsługa i konserwacja urządze…
Dokument, w którym zapisywane są działania związane z eksploatacją dźwigu osobowego, to
A. kalendarium prac serwisowych.
B. spis sytuacji awaryjnych.
C. dziennik konserwacji.
D. harmonogram konserwacji.
Obsługa i konserwacja urządze…
W napędach hydraulicznych dźwigów kontrolę poziomu oleju w zbiorniku należy przeprowadzać, gdy kabina znajduje się
A. na pośrednim przystanku.
B. na najniższym przystanku.
C. poniżej najniższego przystanku.
D. na najwyższym przystanku.
Obsługa i konserwacja urządze…
Uwzględniając dane zamieszczone w tabeli, określ czas wykonania wszystkich czynności podczas przeglądu drzwi przystankowych w dźwigu czteroprzystankowym z kabiną nieprzelotową.
| Tabela: Przegląd – drzwi przystankowe | ||
|---|---|---|
| Lp. | Czynność | Czas [min] |
| 1 | Sprawdzanie ustawienia paneli drzwiowych | 5 |
| 2 | Sprawdzanie szczelin między panelami drzwi | 5 |
| 3 | Sprawdzanie szczelin między panelami i ościeżnicami | 5 |
| 4 | Sprawdzanie pionowości paneli | 5 |
| 5 | Sprawdzanie płynnego ruchu paneli | 10 |
| 6 | Sprawdzanie belki górnej | 15 |
| 7 | Sprawdzanie prowadników | 5 |
| 8 | Sprawdzanie czy drzwi zamykają się samoczynnie | 5 |
A. 3 godziny 45 minut.
B. 3 godziny 35 minut.
C. 3 godziny 40 minut.
D. 3 godziny 30 minut.
Obsługa i konserwacja urządze…
Zgodnie z zamieszczonym fragmentem instrukcji montażu zespołu prowadzenia kabiny dźwigu, w przypadku użycia śruby M16 konserwator powinien zastosować moment dokręcenia równy
A. 86 Nm
B. 215 Nm
C. 430 Nm
D. 410 Nm
