Który rysunek przedstawia symbol graficzny lampki sygnalizacyjnej?
A. Symbol 2
B. Symbol 4
C. Symbol 1
D. Symbol 3
Filtrowanie pytań
Montaż i naprawa maszyn i urz…
Których kluczy należy użyć do dokręcenia przeciwnakrętki zabezpieczającej przed samocynnym odkręceniem łożyska oczkowego przedstawionego na rysunku?
A. Nasadowych.
B. Udarowych.
C. Oczkowych.
D. Płaskich.
Montaż i naprawa maszyn i urz…
Do wykonania kołka, zgodnie z zamieszczonym rysunkiem, należy użyć piłki do cięcia metali oraz
A. pilnika.
B. młotka.
C. skrobaka.
D. przecinaka.
Montaż i naprawa maszyn i urz…
Który sprawdzian należy zastosować do kontroli skoku gwintu?
A. Sprawdzian 2
B. Sprawdzian 1
C. Sprawdzian 4
D. Sprawdzian 3
Montaż i naprawa maszyn i urz…
Aby uciąć odcinek drutu stalowego o średnicy 2 mm, należy posłużyć się szczypcami
A. wydłużonymi prostymi.
B. bocznymi.
C. wydłużonymi wygiętymi.
D. okrągłymi.
Montaż i naprawa maszyn i urz…

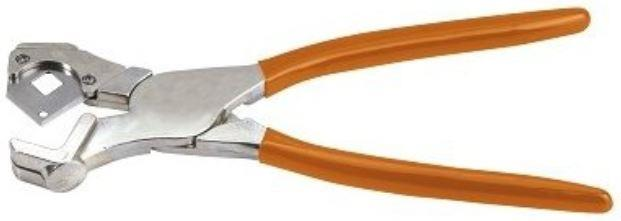

Który rodzaj szczypiec przedstawiono na rysunku?
A. Wydłużone odgięte.
B. Boczne tnące.
C. Boczne precyzyjne.
D. Wydłużone proste.
MEP.01 Pytanie 7
Montaż i naprawa maszyn i urz…
Na podstawie przedstawionego planu montażu zespołu wałka przekładni wskaż kolejność montażu jego części.
A. 1, 3, 6, 5, 4
B. 1, 3, 4, 5, 6
C. 6, 5, 4, 3, 1
D. 4, 5, 6, 1, 3
Montaż i naprawa maszyn i urz…
Do pomiaru temperatury należy użyć
A. fotometru.
B. anemometru.
C. pirometru.
D. barometru.
Montaż i naprawa maszyn i urz…
Przedstawiony na rysunku proces regeneracji koła zębatego to
A. zgrzewanie.
B. klejenie.
C. napawanie.
D. lutowanie.
Montaż i naprawa maszyn i urz…
Który element nie służy do zabezpieczenia sworznia przed wysunięciem?
A. Element 3
B. Element 4
C. Element 2
D. Element 1
Montaż i naprawa maszyn i urz…
Do sprawdzenia płaskości powierzchni należy zastosować
A. przymiar kreskowy.
B. kątomierz.
C. sprawdzian dwugraniczny.
D. liniał krawędziowy.
Montaż i naprawa maszyn i urz…

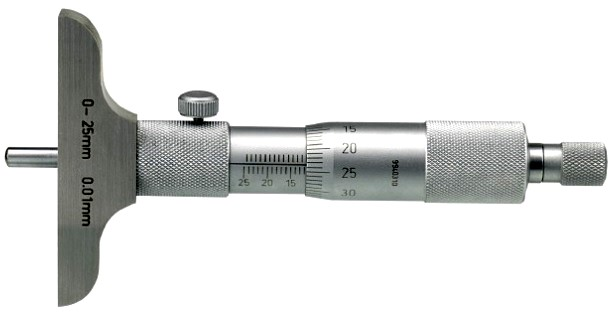

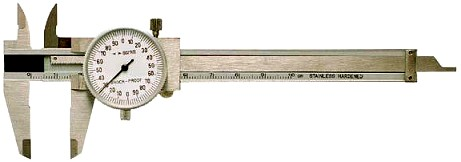

Pomiaru głębokości otworu z dokładnością ±0,1 mm można dokonać za pomocą
A. transametru.
B. suwmiarki.
C. mikrometru.
D. wysokościomierza.
Montaż i naprawa maszyn i urz…
Urządzenie elektryczne uruchamiane jest poprzez przyciśnięcie łącznika S1 lub łącznika S2, a wyłączane przez przyciśnięcie łącznika S3. Lampka L świeci, gdy urządzenie jest uruchomione. Po przyciśnięciu łącznika S1 urządzenie działa, lecz lampka nie świeci. Który element należy naprawić lub wymienić w celu wyeliminowania tej niesprawności?
A. Łącznik S2
B. Przekaźnik K
C. Lampkę L
D. Cewkę Y
Montaż i naprawa maszyn i urz…

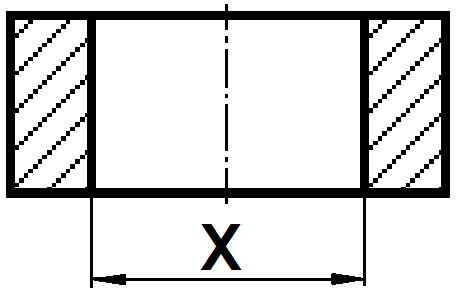

Wymiar oznaczony na rysunku symbolem X należy zmierzyć za pomocą
A. głębokościomierza suwmiarkowego.
B. suwmiarki trójpunktowej.
C. mikrometru wewnętrznego.
D. mikrometru zewnętrznego.
Montaż i naprawa maszyn i urz…
Połączenie skurczowe polega na
A. nagrzaniu oprawy lub oziębieniu czopa, następnie wsunięciu czopa do oprawy i wyrównaniu temperatur tych elementów.
B. łączeniu materiałów przez ich miejscowe stopienie i zestalenie.
C. przetłoczeniu materiałów łączonych.
D. wtłoczeniu pod wpływem siły zewnętrznej czopa jednej części do otworu części drugiej.
Montaż i naprawa maszyn i urz…
Za pomocą omomierza można wyznaczyć charakterystykę przetwarzania
A. hallotronu.
B. termistora.
C. rotametru.
D. wiskozymetru.
Montaż i naprawa maszyn i urz…
Który rysunek przedstawia schemat mechanizmu korbowego?
A. Rysunek 4
B. Rysunek 2
C. Rysunek 1
D. Rysunek 3
MEP.01 Pytanie 18
Montaż i naprawa maszyn i urz…
W układzie przedstawionym na schemacie lampka sygnalizacyjna H1 pozostaje załączona po wciśnięciu i zwolnieniu przycisku S1, natomiast nie gaśnie po wciśnięciu przycisku S0. Prawdopodobną przyczyną nieprawidłowego działania układu jest
A. uszkodzenie napędu przycisku S1.
B. zwarcie cewki przekaźnika K1.
C. uszkodzenie napędu przycisku S0.
D. przerwa w obwodzie cewki przekaźnika K1.
Montaż i naprawa maszyn i urz…
Do sprawdzenia bicia osiowego tarczy należy użyć
A. wysokościomierza suwmiarkowego.
B. mikrometru do pomiarów zewnętrznych.
C. głębokościomierza suwmiarkowego.
D. czujnika zegarowego.
Montaż i naprawa maszyn i urz…
Jakie jest wzajemne położenie osi kół w poprawnie zmontowanej przekładni łańcuchowej?
A. Osie kół leżą w płaszczyźnie poziomej.
B. Osie kół są do siebie równoległe.
C. Osie kół są do siebie prostopadłe.
D. Osie kół leżą w płaszczyźnie pionowej.
Montaż i naprawa maszyn i urz…
Co jest przyczyną obecności powietrza w oleju w systemach hydraulicznych?
A. Uszkodzenie uszczelnienia.
B. Uszkodzenie silnika.
C. Zabrudzony filtr.
D. Niewłaściwe ułożenie przewodów.
Montaż i naprawa maszyn i urz…
W jakiej kolejności należy dokręcać śruby mocujące pokrywę z korpusem?
A. d, e, c, b, a
B. a, b, c, d, e
C. e, a, d, c, b
D. a, c, e, b, d
MEP.01 Pytanie 23
Montaż i naprawa maszyn i urz…

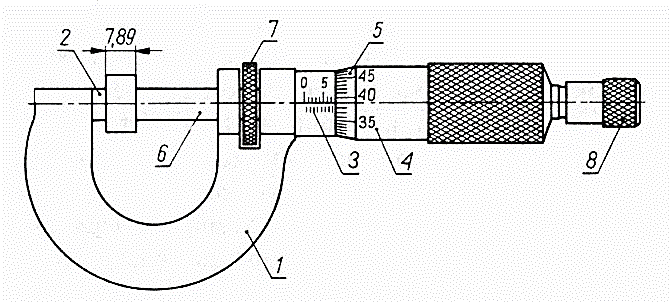

Którą cyfrą oznaczono zacisk ustalający na rysunku mikrometru?
A. 8
B. 1
C. 2
D. 7
Montaż i naprawa maszyn i urz…
W jakiej kolejności należy przeprowadzić demontaż siłownika przedstawionego na rysunku, by wymienić sprężynę?
A. Pierścień osadczy 1, pokrywa przednia, tłok z tłoczyskiem, sprężyna.
B. Pierścień osadczy 1, pierścień osadczy 2, pokrywa przednia, pokrywa tylna, tłok z tłoczyskiem, sprężyna.
C. Pierścień osadczy 2, pokrywa tylna, tłok z tłoczyskiem, sprężyna.
D. Pierścień osadczy 1, pokrywa przednia, pierścień osadczy 2, pokrywa tylna, pierścień uszczelniający, sprężyna.
Montaż i naprawa maszyn i urz…
Aby rozpoznać na stanowisku montażowym rodzaj gwintu śruby, należy użyć
A. wzornika gwintów.
B. sprawdzianu pierścieniowego.
C. sprawdzianu dwugranicznego.
D. suwmiarki uniwersalnej.
Montaż i naprawa maszyn i urz…
Które z wymienionych połączeń jest rozłączne?
A. Zgrzewane.
B. Spawane.
C. Śrubowe.
D. Nitowe.
Montaż i naprawa maszyn i urz…
Której operacji nie przeprowadza się, jeżeli zachodzi konieczność dopasowywania elementów precyzyjnych przed ich montażem?
A. Dogładzania.
B. Docierania.
C. Szlifowania.
D. Spawania.
Montaż i naprawa maszyn i urz…
Do wkręcenia w otwór śruby, przedstawionej na rysunku, używa się
A. wkrętaka płaskiego.
B. klucza imbusowego.
C. wkrętaka krzyżowego.
D. klucza płaskiego.
Montaż i naprawa maszyn i urz…
Na rysunku przedstawiono symbol będący oznaczeniem przekładni zębatej
A. stożkowej.
B. różnicowej.
C. ślimakowej.
D. obiegowej.
MEP.01 Pytanie 30
Montaż i naprawa maszyn i urz…
Który siłownik oznacza się za pomocą symbolu graficznego przedstawionego na rysunku?
A. Dwustronnego działania.
B. Mieszkowy.
C. Jednostronnego działania pchający.
D. Jednostronnego działania ciągnący.
Montaż i naprawa maszyn i urz…
W który ustrój pomiarowy jest wyposażony miernik przedstawiony na rysunku?
A. Elektromagnetyczny.
B. Elektrostatyczny.
C. Magnetoelektryczny.
D. Elektrodynamiczny.
Montaż i naprawa maszyn i urz…
Pierścienie osadcze montuje się za pomocą
A. zgniatarki.
B. prasy.
C. szczypiec.
D. zaciskarki.
Montaż i naprawa maszyn i urz…
Który przyrząd nie służy do pomiaru średnic?
A. Przyrząd 1
B. Przyrząd 4
C. Przyrząd 3
D. Przyrząd 2
Montaż i naprawa maszyn i urz…
W urządzeniu precyzyjnym uszkodzeniu uległo łożysko walcowe. Średnica i szerokość piasty, w której osadzone jest to łożysko, wynoszą odpowiednio 39 mm i 19 mm. Odczytaj z tabeli numer katalogowy łożyska, którym można zastąpić uszkodzony element.
A. NUC 308
B. NUC 203
C. NUC 306
D. NUC 202
MEP.01 Pytanie 35
Montaż i naprawa maszyn i urz…
Na rysunku przedstawiono symbol graficzny przyrządu służącego do pomiaru
A. poziomu.
B. ciśnienia.
C. wilgotności.
D. temperatury.
MEP.01 Pytanie 36
Montaż i naprawa maszyn i urz…
Z rysunku przedstawiającego sposób wykonania połączeń elektrycznych w puszce zaciskowej trójfazowego silnika indukcyjnego wynika, że uzwojenia tego silnika są połączone
A. w gwiazdę.
B. w trójkąt.
C. równolegle.
D. szeregowo.
Montaż i naprawa maszyn i urz…
Który przetwornik pomiarowy jest montowany w miejscu pomiaru za pomocą kleju?
A. Przetwornik 1
B. Przetwornik 4
C. Przetwornik 2
D. Przetwornik 3
Montaż i naprawa maszyn i urz…
Która z informacji zawartych w karcie katalogowej czujnika pojemnościowego jest istotna podczas montażu mechanicznego czujnika w miejscu pracy?
A. Napięcie zasilania 24 V DC
B. Sygnał wyjściowy 0÷20 mA
C. Stopień ochrony IP44
D. Obudowa M 15
MEP.01 Pytanie 39
Montaż i naprawa maszyn i urz…

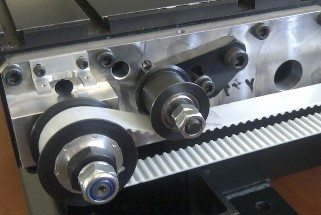

Która przekładnia została przedstawiona na rysunku?
A. Zębata.
B. Cierna.
C. Ślimakowa.
D. Pasowa.
MEP.01 Pytanie 40
Montaż i naprawa maszyn i urz…

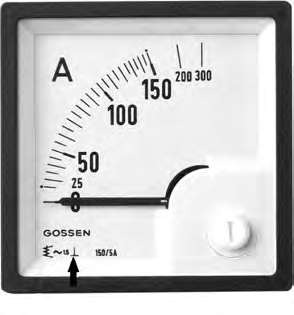

Symbol graficzny wskazany na rysunku jest oznaczeniem
A. rodzaju ustroju pomiarowego.
B. klasy dokładności przyrządu.
C. pionowej pozycji pracy.
D. napięcia probierczego.
