Montaż i naprawa maszyn i urz…
Na rysunku przedstawiono sprzęgło
A. pierścieniowe.
B. tarczoowe.
C. elastyczne kłowe.
D. jednokierunkowe.
Filtrowanie pytań
Montaż i naprawa maszyn i urz…

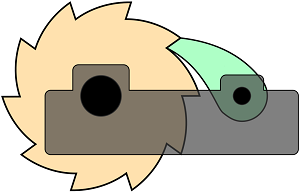

Na rysunku przedstawiono schemat mechanizmu
A. zapkowego.
B. jarzmowego.
C. korbowego.
D. krzywkowego.
MEP.01 Pytanie 3
Montaż i naprawa maszyn i urz…
W układzie przedstawionym na rysunku tłoczysko siłownika A1 nie wysuwa się po wciśnięciu przycisku P1. Przyczyną nieprawidłowego działania układu może być
A. przerwa w obwodzie cewki Y2
B. zwarcie w obwodzie cewki Y2
C. przerwa w obwodzie czujnika B1
D. zwarcie w obwodzie cewki Y1
Montaż i naprawa maszyn i urz…
Nadmierne iskrzenie szczotek w silniku elektrycznym jest skutkiem
A. niewłaściwego układu połączeń.
B. zbyt niskiej temperatury otoczenia.
C. zbyt dużego obciążenia.
D. wytarcia się komutatora.
Montaż i naprawa maszyn i urz…

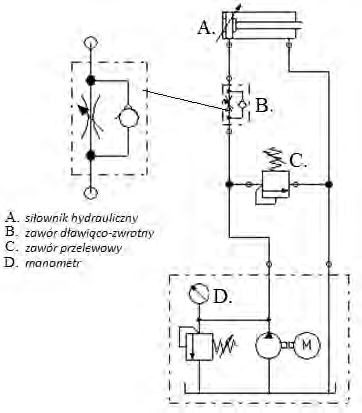

Tłoczysko siłownika hydraulicznego powinno wysuwać się ruchem powolnym. Jednak po uruchomieniu układu tłoczysko siłownika wysuwa się bez zauważalnej zmiany prędkości. Który element powinien zostać wymieniony lub naprawiony, by usunąć tę niesprawność?
A. zawór przelewowy
B. zawór dławiąco-zwrotny
C. manometr
D. siłownik hydrauliczny
MEP.01 Pytanie 6
Montaż i naprawa maszyn i urz…
W układzie pneumatycznym uszkodzeniu uległ element oznaczony na schemacie jako S2. Element, którym należy go zastąpić, jest przedstawiony na rysunku oznaczonym literą
A. Rysunek C.
B. Rysunek B.
C. Rysunek A.
D. Rysunek D.
Montaż i naprawa maszyn i urz…
Co jest przyczyną obecności powietrza w oleju w systemach hydraulicznych?
A. Uszkodzenie uszczelnienia.
B. Niewłaściwe ułożenie przewodów.
C. Zabrudzony filtr.
D. Uszkodzenie silnika.
MEP.01 Pytanie 8
Montaż i naprawa maszyn i urz…
Przedstawione na rysunku urządzenie służy do cięcia
A. przewodów pneumatycznych PVC.
B. węży hydraulicznych.
C. przewodów elektrycznych.
D. drutów stalowych.
Montaż i naprawa maszyn i urz…
Który element służy do zabezpieczenia nakrętki koronkowej przed samoczynnym luzowaniem?
A. Nakrętka kołpakowa.
B. Kołek ustalający.
C. Podkładka sprężysta.
D. Zawleczka sprężysta.
Montaż i naprawa maszyn i urz…

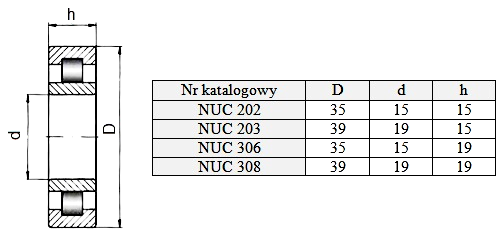

W urządzeniu precyzyjnym uszkodzeniu uległo łożysko walcowe. Średnica i szerokość piasty, w której osadzone jest to łożysko, wynoszą odpowiednio 39 mm i 19 mm. Odczytaj z tabeli numer katalogowy łożyska, którym można zastąpić uszkodzony element.
A. NUC 203
B. NUC 306
C. NUC 308
D. NUC 202
Montaż i naprawa maszyn i urz…
Który element nie służy do zabezpieczenia sworznia przed wysunięciem?
A. Element 2
B. Element 1
C. Element 4
D. Element 3
MEP.01 Pytanie 12
Montaż i naprawa maszyn i urz…
Na którym rysunku przedstawiony jest symbol graficzny czujnika zbliżeniowego indukcyjnego?
A. Rysunek 4
B. Rysunek 2
C. Rysunek 3
D. Rysunek 1
Montaż i naprawa maszyn i urz…
Na rysunku przedstawiono zamontowane łożysko
A. ślizgowe poprzeczne.
B. toczne kulkowe.
C. toczne stożkowe.
D. ślizgowe wzdłużne.
MEP.01 Pytanie 14
Montaż i naprawa maszyn i urz…

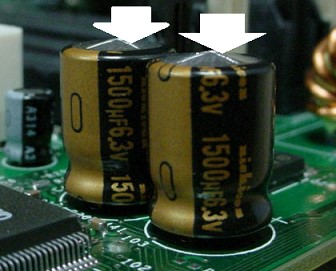

Uszkodzone kondensatory wskazane na rysunku strzałkami należy zastąpić nowymi o parametrach
A. 1 500 nF, 63 V
B. 1 500 µF, 6,3 V
C. 1 500 nF, 6,3 V
D. 1 500 µF, 63 V
Montaż i naprawa maszyn i urz…
Który rodzaj paska użyto do napędu stołu?
A. Klinowy.
B. Zębaty.
C. Wieloklinowy.
D. Płaski.
Montaż i naprawa maszyn i urz…

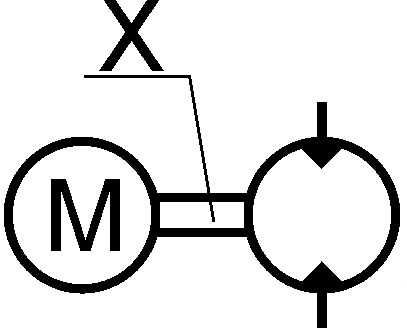

Elementem oznaczonym symbolem X na przedstawionym schemacie jest
A. silnik elektryczny.
B. pompa hydrauliczna.
C. przewód.
D. wał napędowy.
MEP.01 Pytanie 17
Montaż i naprawa maszyn i urz…

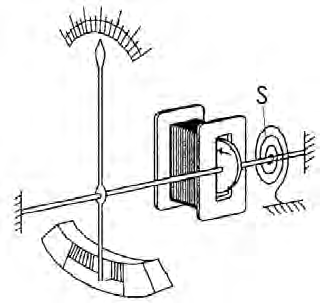

Zadaniem elementu S ustroju pomiarowego elektromagnetycznego jest
A. tłumienie ruchu wskazówki.
B. wytworzenie pomiarowego momentu obrotowego.
C. łożyskowanie wskazówki.
D. cofanie wskazówki.
MEP.01 Pytanie 18
Montaż i naprawa maszyn i urz…

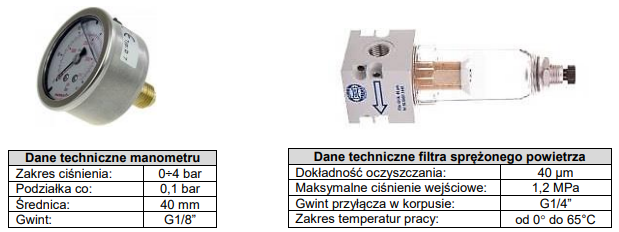

Na podstawie zamieszczonej dokumentacji technicznej urządzeń dobierz redukcję, która umożliwi montaż manometru w filtrze sprężonego powietrza.
A. Redukcja: 1/4” W x 1/8” W
B. Redukcja: 1/4” Z x 1/8” Z
C. Redukcja: 1/8” Z x 1/4” W
D. Redukcja: 1/8” W x 1/4”Z
MEP.01 Pytanie 19
Montaż i naprawa maszyn i urz…

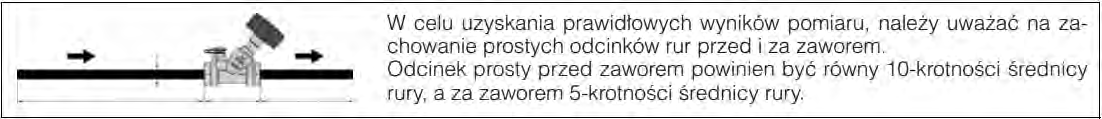

Zgodnie z przedstawionym fragmentem instrukcji prosty odcinek rury za zaworem regulacyjnym powinien wynosić
A. 9-krotność średnicy rury.
B. 7-krotność średnicy rury.
C. 10-krotność średnicy rury.
D. 5-krotność średnicy rury.
MEP.01 Pytanie 20
Montaż i naprawa maszyn i urz…

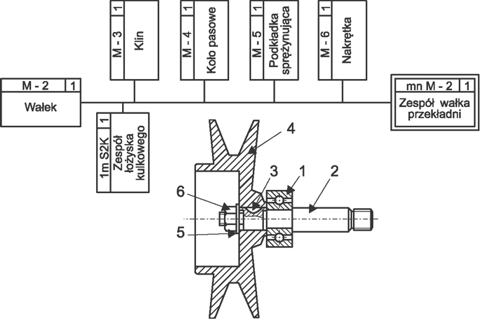

Na podstawie przedstawionego planu montażu zespołu wałka przekładni wskaż kolejność montażu jego części.
A. 4, 5, 6, 1, 3
B. 1, 3, 6, 5, 4
C. 1, 3, 4, 5, 6
D. 6, 5, 4, 3, 1
Montaż i naprawa maszyn i urz…
Na rysunku przedstawiono sposób montażu łożyska walcowego z wykorzystaniem
A. oprawki zabezpieczającej.
B. trzpienia.
C. pośredniego pierścienia montażowego.
D. tulei prowadzącej.
MEP.01 Pytanie 22
Montaż i naprawa maszyn i urz…
Co jest przyczyną wskazania podwyższonego ciśnienia w agregacie hydraulicznym na linii powrotnej?
A. Zapowietrzona instalacja.
B. Uszkodzenie silnika.
C. Zabrudzony filtr.
D. Nieszczelna instalacja.
MEP.01 Pytanie 23
Montaż i naprawa maszyn i urz…
Do kontroli wartości ciśnienia zasilającego w instalacji pneumatycznej należy użyć
A. osuszacza powietrza.
B. przetwornika pneumoelektrycznego.
C. zaworu dławiąco-zwrotnego.
D. zaworu szybkiego spustu.
Montaż i naprawa maszyn i urz…
Na którym rysunku przedstawiono łożysko wzdłużne?
A. Rysunek 1
B. Rysunek 4
C. Rysunek 3
D. Rysunek 2
Montaż i naprawa maszyn i urz…
Który przetwornik pomiarowy jest montowany w miejscu pomiaru za pomocą kleju?
A. Przetwornik 4
B. Przetwornik 1
C. Przetwornik 3
D. Przetwornik 2
Montaż i naprawa maszyn i urz…
Uszkodzenie którego elementu miernika analogowego utrudnia powrót wskazówki do położenia spoczynkowego po zakończeniu pomiaru?
A. Nabiegunnika.
B. Sprężyny zwrotnej.
C. Cewki pomiarowej.
D. Magnesu.
MEP.01 Pytanie 27
Montaż i naprawa maszyn i urz…

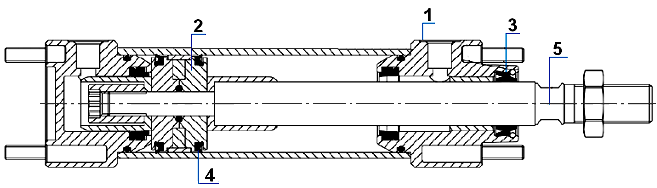

W przypadku uszkodzenia pierścieni uszczelniających tłoka i tłoczyska w siłowniku przedstawionym na rysunku należy wymienić elementy oznaczone numerami
A. 3 i 4
B. 2 i 3
C. 1 i 2
D. 4 i 5
Montaż i naprawa maszyn i urz…

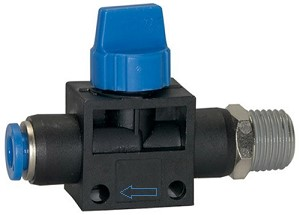

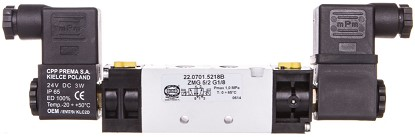

Element przedstawiony na rysunku to zawór
A. bezpieczeństwa.
B. redukcyny.
C. czasowy.
D. rozdzielający.
Montaż i naprawa maszyn i urz…
Do montażu zaworu przedstawionego na rysunku należy użyć klucza
A. płaskiego.
B. imbusowego.
C. hakowego.
D. oczkowego.
Montaż i naprawa maszyn i urz…
Element oznaczony na przedstawionym schemacie urządzenia jako X to
A. filtr powietrza.
B. zawór redukcyjny.
C. smarownica.
D. manometr.
Montaż i naprawa maszyn i urz…
Która podkładka nie zabezpiecza połączeń gwintowych przed samoczynnym odkręceniem?
A. Podkładka 2
B. Podkładka 3
C. Podkładka 1
D. Podkładka 4
MEP.01 Pytanie 32
Montaż i naprawa maszyn i urz…
Która przekładnia została przedstawiona na rysunku?
A. Zębata.
B. Cierna.
C. Ślimakowa.
D. Pasowa.
Montaż i naprawa maszyn i urz…
Zabieg gratowania metalowych elementów konstrukcyjnych wykonuje się w celu
A. poprawy dokładności kształtów i wymiarów.
B. usunięcia ostrych pozostałości z krawędzi.
C. zwiększenia średnicy części otworu.
D. uzyskania wymaganej chropowatości powierzchni.
MEP.01 Pytanie 34
Montaż i naprawa maszyn i urz…
Na przedstawionym rysunku proces demontażu, dotyczy
A. koła zębatego.
B. łożyska ślizgowego.
C. koła pasowego.
D. łożyska tocznego.
Montaż i naprawa maszyn i urz…
Zmienę kierunku obrotów wirowania silnika indukcyjnego klatkowego uzyskuje się przez
A. zamianę miejscami dwóch dowolnych przewodów fazowych.
B. podłączenie silnika do napięcia prądu stałego.
C. zwiększenie częstotliwości zasilania.
D. zmniejszenie obciążenia.
Montaż i naprawa maszyn i urz…
Na rysunku przedstawiono fragment klucza
A. płaskiego.
B. pneumatycznego.
C. imbusowego.
D. dynamometrycznego.
Montaż i naprawa maszyn i urz…
Przyczyną niesprawności manometru sprężystego jest pęknięcie jego szyby i nieznaczne zagięcie obudowy. Naprawa tego miernika polega na
A. wymianie szyby i wyprostowaniu obudowy.
B. wymianie szyby i wymianie obudowy.
C. wyprostowaniu obudowy.
D. sklejeniu szyby.
Montaż i naprawa maszyn i urz…
Które narzędzie skrawające zostało użyte do operacji przedstawionej na rysunku?
A. Frez.
B. Narzynka.
C. Gwintownik.
D. Gratownik.
Montaż i naprawa maszyn i urz…
Do demontażu łożyska tocznego z czopu wałka należy użyć
A. praski ręcznej.
B. ściągacza zewnętrznego.
C. młotka i tulei.
D. klucza nastawnego.
Montaż i naprawa maszyn i urz…
Która z informacji zawartych w karcie katalogowej czujnika pojemnościowego jest istotna podczas montażu mechanicznego czujnika w miejscu pracy?
A. Napięcie zasilania 24 V DC
B. Stopień ochrony IP44
C. Sygnał wyjściowy 0÷20 mA
D. Obudowa M 15
