Na podstawie fragmentu planu schematycznego określ położenie zwrotnic rozjazdów dla umożliwienia realizacji przebiegu spod semafora B na tor 2.

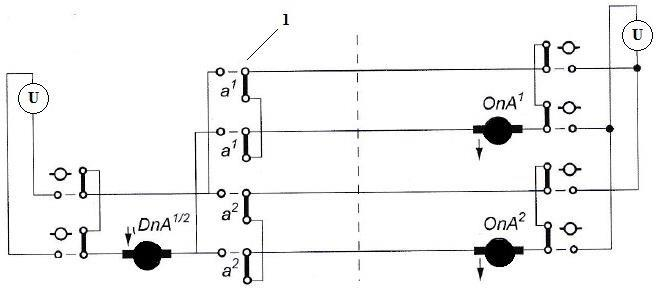

Ilustracja do pytania 6
A. Rozjazd 1/2: -, Rozjazd 3/4: +, Rozjazd 5: +
B. Rozjazd 1/2: -, Rozjazd 3/4: -, Rozjazd 5: +
C. Rozjazd 1/2: +, Rozjazd 3/4: +, Rozjazd 5: -
D. Rozjazd 1/2: +, Rozjazd 3/4: -, Rozjazd 5: +
Montaż i eksploatacja urządze…

Urządzenia rogatkowe obsługiwane przez pracownika, zamykające całą szerokość jezdni oraz pas ruchu przeznaczony dla pieszych na czas przejazdu przez przejazd pojazdów szynowych, stosowane są na przejazdach

A. kategorii D
B. kategorii B
C. kategorii C
D. kategorii A
Montaż i eksploatacja urządze…

Zwolnienie drogi przebiegu spod semafora L¹/² na tor stacyjny nr 2 bez zastosowania zwalniania sekcyjnego następuje z chwilą

Ilustracja do pytania 10
A. najechania pierwszą osią pociągu na element oznaczony symbolem c²d
B. zjechania ostatnią osią pociągu z elementu oznaczonego symbolem c²d
C. najechania pierwszą osią pociągu na element oznaczony symbolem I
D. zjechania ostatnią osią pociągu z elementu oznaczonego symbolem I
Montaż i eksploatacja urządze…

Regulację napięcia na wyjściu transformatora zasilającego obwód torowy należy wykonać przez zmianę

A. odczepów uzwojenia wtórnego.
B. długości odcinka izolowanego.
C. obciążenia po stronie pierwotnej transformatora.
D. odbiornika torowego.
Montaż i eksploatacja urządze…

Jakiego okresu dotyczy przedstawiony poniżej dokument umożliwiający zapis wykonanych napraw bieżących urządzeń sterowania ruchem kolejowym?

Wyciąg z Harmonogramu napraw bieżących urządzeń srk na rok ......
Lp.Miejsce wykonania na-
prawy		Zakres naprawyNiezbędne materiałyTermin wykona-
nia naprawy		System wykonania
naprawy (zleco-
ny/własny)

A. Dwóch lat.
B. Jednego roku.
C. Miesiąca.
D. Kwartału.
Montaż i eksploatacja urządze…

W zwrotnicy wyposażonej w napęd elektryczny występuje m.in. siła rozprucia napędu, która jest definiowana jako siła

A. z jaką napęd trzyma iglicę odlegającą.
B. z jaką suwak nastawczy może przestawić iglicę zwrotnicy.
C. z jaką oddziałuje iglica odlegająca na suwak nastawczy pod wpływem nacisku kół.
D. uniemożliwiająca obroty silnika napędu w czasie rozprucia.
Montaż i eksploatacja urządze…

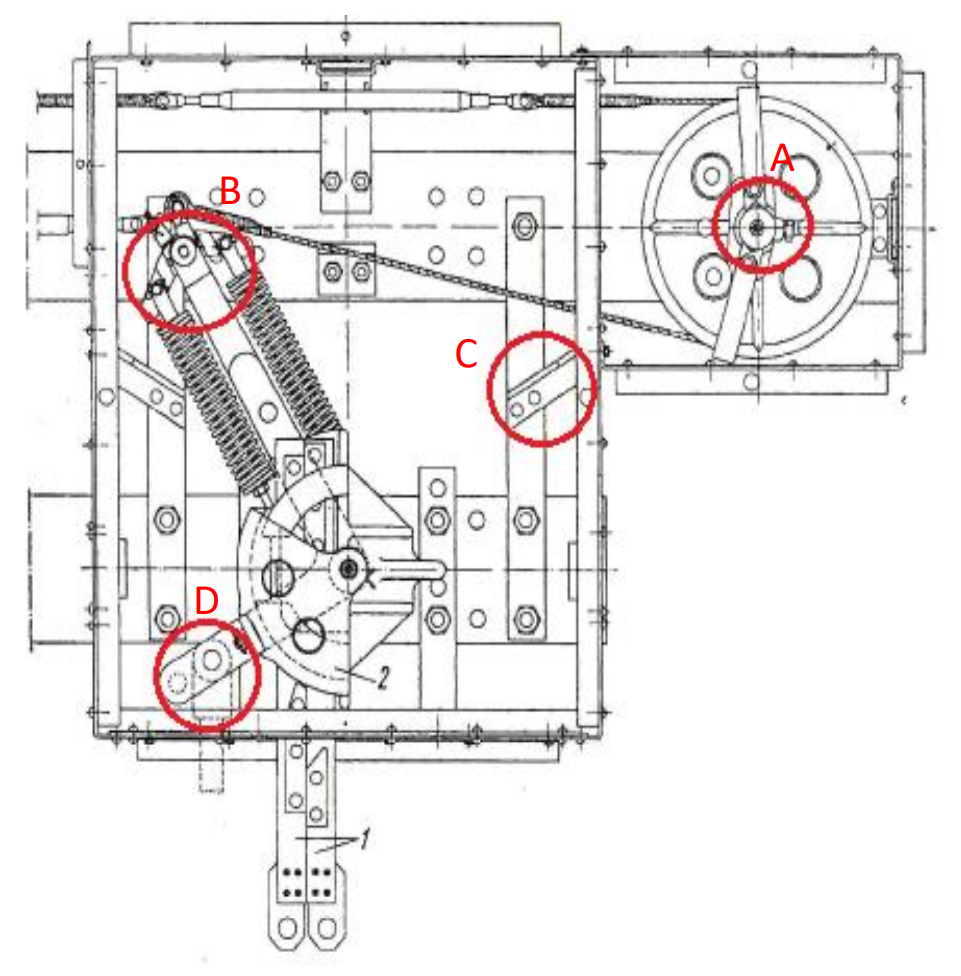

Według zapisów fragmentu instrukcji Ie-12 opórka zastawki zrywania pędni w napędach zabudowanych w rozjazdach o skoku iglicy 140 mm powinna mieć szerokość

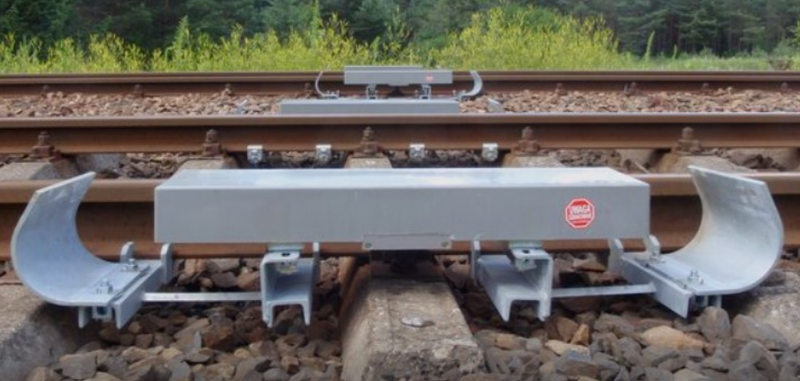

§ 41. Przegląd napędów: zwrotnicowego i wykolejnicowego oraz wykolejnic
2.Podczas przeglądu należy zwrócić uwagę na:
1) wypoziomowanie napędu względem rozjazdu, ewentualne nieprawidłowości należy skorygować;
2) suwaki kontrolne (o ile występują). Nasadki nie powinny być luźne na połączeniach nitowych w przypadku stwierdzenia luzów suwaki kontrolne należy wymienić;
3) sprawdzić opórkę zastawki zerwania pędni. Opórka zerwania pędni powinna mieć szerokość 120 ± 0,4mm dla napędów do zwrotnic o skoku 160mm lub szerokość równą 80 ± 0,4mm dla napędów do zwrotnic o skoku iglic 140mm. W przypadku wymiarów innych niż opisane powyżej opórkę należy wymienić.
3.Sprawdzić działanie zastawki zerwania pędni, przy zatrzymaniu się napędu ramię dźwigienki zastawki zerwania pędni powinno zaczepić o opórkę min 10 mm w tym czasie hak zamknięcia nastawczego zwrotnicy zamykający iglicę powinien obejmować obórkę na długości nie mniejszej niż 20mm, a w zamknięciu nastawczym suwakowym skrzydełko klamry zamykającej powinno opierać się o suwak na długości nie mniejszej niż 5 mm. W przypadku braku wymaganej minimalnej drogi oporowej klamry (zachodzenia haka za opórkę) sprawdzamy pręt nastawczy czy nie ma luzów, jeżeli nie ma to powiadamiamy niezwłocznie toromistrza celem sprawdzenia rozjazdu.

A. 10 ± 0,4 mm
B. 80 ± 0,4 mm
C. 20 ± 0,4 mm
D. 120 ± 0,4 mm
Montaż i eksploatacja urządze…

Na podstawie zamieszczonego fragmentu instrukcji, minimalna odległość, z jakiej ma być widoczny semafor wjazdowy dla linii pierwszorzędnej przy prędkości przejazdu 160 km/h, wynosi

Należy sprawdzić widoczność wskazań sygnalizatora z miejsca obok prawego toku szynowego, patrząc w kierunku jazdy, w odległości równej minimalnej widoczności sygnałów danego sygnalizatora. Widoczność sygnałów przy największej dozwolonej prędkości (V), wyrażonej w [km/h], zbliżania się pociągów do sygnalizatora, powinna wynosić:
1) dla semaforów wjazdowych:
   a)  na liniach magistralnych i pierwszorzędnych – co najmniej 400 [m] przy prędkościach i warunków bezpiecznej jazdy pojazdu kolejowego do 120 [km/h] włącznie i co najmniej 10xV/3 [m] przy prędkościach większych od 120 [km/h],
   b)  na liniach drugorzędnych – co najmniej 300 [m],
   c)  na liniach znaczenia miejscowego – co najmniej 100 [m];
2) dla semaforów wyjazdowych (wyjazdowych grupowych) i drogowskazowych przy torach głównych zasadniczych i głównych dodatkowych, po których odbywają się przebiegi bez zatrzymania oraz dla semaforów odstępowych obsługiwanych i samoczynnych – 10xV/4 [m], jednak nie mniej niż 200 [m];
3) dla semaforów wyjazdowych przy torach, po których nie odbywają się przebiegi bez zatrzymania, dla semaforów zaporowych oraz wszystkich semaforów na liniach znaczenia miejscowego – nie mniej niż 50 [m];
4) dla tarcz ostrzegawczych – 10xV/4 [m], jednak nie mniej niż 200 [m];
5) dla tarcz manewrowych – nie mniej niż 50 [m].

A. 300,30 m
B. 533,33 m
C. 244,44 m
D. 400,40 m
Montaż i eksploatacja urządze…

Przedstawiony fragment karty z instrukcji Ie-7 dotyczy sprawdzeń

DANE
OGÓLNE		Typ napęduNr fabryczny/Rok produkcjiData zabudowyZ kontrolą iglicInne informacje
Tak / Nie*
Cykl pomiarowy
(czasookres)		Siła Trzymania / Rozprucia*Siła Nastawcza
................................................................................................................
LP.Data
sprawdzania		Siła oddziaływania
rozjazdu na napęd		NapędSkokUwagiNazwisko
sprawdzającego
Podpis
W końcowym
położeniu		W czasie
przekładania		Siła trzymania
wartość gran.
.............. [Kn]		Siła nastawcza
wartość gran.
.............. [Kn]		Suwaka
nast.		Pręta
nast.
+-+/--/++-+/--/+
1234567891011121314
1
2
3
4
5

A. kontrolerów położenia iglic rozjazdu.
B. obwodów torowych.
C. mechanicznego napędu zwrotnicowego.
D. elektrycznego napędu zwrotnicowego.
Montaż i eksploatacja urządze…

Na rysunku przedstawiono schemat izolowanego obwodu

Napięcie na przekaźniku torowym : - 15 V w stanie suchym lub zamrożonym odcinka dla odc. dłuższych niż 500 m ; 12 V w stanie suchym lub zamrożonym odcinka dla odc. krótszych niż 500 m ; 7 - 8 V w stanie bardzo mokrym odcinka niezależnie od długości.
Rezystor pętli zasilania : 2 do 4 Ω  dla odcinków L < 500 m lub 2 do 3 Ω dla L > 500 m.
Przy rezystancji kabli zasilających i połączeń 4 Ω dla l < 500 m lub 3 Ω dla L > 500 m rezystor ograniczający wyłączony.
Obwód stosować na stacjach bez trakcji elektrycznej oraz na stacjach z trakcją elektryczną na torach bocznych

Ilustracja do pytania 21
A. zwrotnicowego na prąd ciągły.
B. torowego, jednotokowego.
C. torowego, dwutokowego.
D. zwrotnicowego na prąd roboczy.
Montaż i eksploatacja urządze…

Zgodnie z zapisami zawartymi w instrukcji Ie-4, jeżeli nastąpiło włączenie urządzeń samoczynnej sygnalizacji przejazdowej na linii dwutorowej przez pojazd szynowy, a w tym samym czasie w strefy oddziaływania tego przejazdu wjedzie inny pojazd szynowy po tym lub sąsiednim torze, to działanie urządzeń samoczynnej sygnalizacji świetlnej zostaje

A. wstrzymane na 10 sekund.
B. podtrzymane.
C. wstrzymane na 5 sekund.
D. przerwane całkowicie.
Montaż i eksploatacja urządze…

W semaforze odstępowym 220 wieloodstępowej (samoczynnej) blokady liniowej nastąpiło przepalenie żarówki światła pomarańczowego. Skutkiem tego jest

Ilustracja do pytania 32
A. wyświetlenie sygnału „Stój” na semaforze 220
B. całkowite wygaszenie świateł semafora 220
C. świecenie światła ciągłego zielonego na semaforze 220
D. wyświetlenie światła pomarańczowego na semaforze A
Montaż i eksploatacja urządze…

Rozmieszczenie czujników włączających na przejeździe kolejowo-drogowym kat. C musi gwarantować spełnienie minimalnego czasu ostrzegania

A. 13 sekund.
B. 8 sekund.
C. 46 sekund.
D. 30 sekund.
Montaż i eksploatacja urządze…

Podczas nieprawidłowego działania izolowanych obwodów torowych pomiar wartości natężenia prądu stanu jałowego i spadku napięcia na uzwojeniu należy zmierzyć na zaciskach

A. przekaźnika JRV.
B. transformatora REJ.
C. silnika elektrycznego napędu zwrotnicowego.
D. induktora blokowego.
Montaż i eksploatacja urządze…

Przymus zwrotu zgody w elektromechanicznej blokadzie stacyjnej na nastawniach dysponujących jest realizowany poprzez

A. przeciwwtórność liniową.
B. zastawkę elektryczną nad blokiem końcowym.
C. przeciwwtórność stacyjną.
D. zastawkę elektryczną nad blokiem początkowym.
Montaż i eksploatacja urządze…

Przedstawione w tabeli zapisy powinny znajdować się

Data i godz.Zapisy o wykonanych robotach, tymczasowo wprowadzonych zmianach i sprawdzeniach urządzeń oraz o wprowadzeniu i odwołaniu obostrzeń
2.01.2004
g. 7 ³⁰		Dla przeprowadzenia konserwacji należy zdjąć zamek zwrotnicy nr 7.
(zapis na nast. wyk.)
ISE 22/14 (-) Sowa
nast. (-) Rajewski
2.01.2004
g. 8 ¹⁰		Zgoda ISDR na zdjęcie zamka zwrotnicy nr 7 w przerwie między pociągami nr 5617 i 5971 od g. 8.¹⁵ do 9.¹⁰
(zapis na nast. wyk.)
nast. (-) Rajewski
ISE 22/14 (-) Sowa
2.01.2004
g. 9 ⁰⁰		Po przeprowadzeniu konserwacji założono zamek na zwrotnicy nr 7, działanie prawidło-we.
(zapis na nast. wyk.)
ISE 22/14 (-) Sowa
nast. (-) Rajewski

A. tabeli B książki kontroli urządzeń srk.
B. części I książki kontroli urządzeń srk.
C. tabeli A książki kontroli urządzeń srk.
D. części II książki kontroli urządzeń srk.
