Na schemacie symbolami U₁, U₂ i U₃ kolejno oznaczono napięcia

Ilustracja do pytania 2
A. wyjściowe, sterujące i wejściowe.
B. wejściowe, wyjściowe i zasilania.
C. sterujące, wejściowe i wyjściowe
D. wyjściowe, zasilania i wejściowe.
Montaż i eksploatacja urządze…

Na podstawie zamieszczonego fragmentu instrukcji, minimalna odległość, z jakiej ma być widoczny semafor wjazdowy dla linii pierwszorzędnej przy prędkości przejazdu 160 km/h, wynosi

Należy sprawdzić widoczność wskazań sygnalizatora z miejsca obok prawego toku szynowego, patrząc w kierunku jazdy, w odległości równej minimalnej widoczności sygnałów danego sygnalizatora. Widoczność sygnałów przy największej dozwolonej prędkości (V), wyrażonej w [km/h], zbliżania się pociągów do sygnalizatora, powinna wynosić:
1) dla semaforów wjazdowych:
   a)  na liniach magistralnych i pierwszorzędnych – co najmniej 400 [m] przy prędkościach i warunków bezpiecznej jazdy pojazdu kolejowego do 120 [km/h] włącznie i co najmniej 10xV/3 [m] przy prędkościach większych od 120 [km/h],
   b)  na liniach drugorzędnych – co najmniej 300 [m],
   c)  na liniach znaczenia miejscowego – co najmniej 100 [m];
2) dla semaforów wyjazdowych (wyjazdowych grupowych) i drogowskazowych przy torach głównych zasadniczych i głównych dodatkowych, po których odbywają się przebiegi bez zatrzymania oraz dla semaforów odstępowych obsługiwanych i samoczynnych – 10xV/4 [m], jednak nie mniej niż 200 [m];
3) dla semaforów wyjazdowych przy torach, po których nie odbywają się przebiegi bez zatrzymania, dla semaforów zaporowych oraz wszystkich semaforów na liniach znaczenia miejscowego – nie mniej niż 50 [m];
4) dla tarcz ostrzegawczych – 10xV/4 [m], jednak nie mniej niż 200 [m];
5) dla tarcz manewrowych – nie mniej niż 50 [m].

A. 300,30 m
B. 400,40 m
C. 244,44 m
D. 533,33 m
Montaż i eksploatacja urządze…

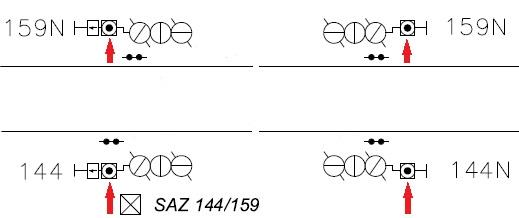

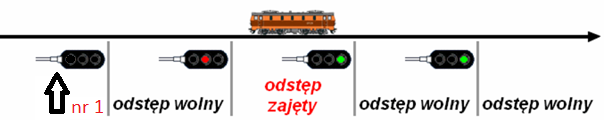

Zapisy o rozpoczęciu wykonywania zabiegów obsługi technicznej urządzeń wieloodstępowej (samoczynnej) blokady liniowej należy dokonać w

A. dokumentacji techniczno-ruchowej SBL.
B. wykazie urządzeń podlegających badaniom diagnostycznym.
C. protokole sprawdzania urządzeń SBL.
D. książce kontroli urządzeń sterowania ruchem kolejowym.
Montaż i eksploatacja urządze…

Na podstawie fragmentu instrukcji konserwacji napędu zwrotnicowego mechanicznego określ, w wyniku uszkodzenia którego elementu należy wymienić dźwignię kątową.

Fragment instrukcji konserwacji napędu zwrotnicowego mechanicznego
6) sprawdzić dźwigienki zastawki zerwania pędni. Nie powinny być uszkodzone i zablokowane na osi. W przypadku uszkodzonych dźwigienek należy wymienić całą dźwignię kątową, w przypadku zablokowania ich na osi należy dokonać demontażu, oczyszczenia, smarowania i ponownego montażu.

Ilustracja do pytania 8
A. Elementu D
B. Elementu A
C. Elementu C
D. Elementu B
Montaż i eksploatacja urządze…

Urządzenia rogatkowe obsługiwane przez pracownika, zamykające całą szerokość jezdni oraz pas ruchu przeznaczony dla pieszych na czas przejazdu przez przejazd pojazdów szynowych, stosowane są na przejazdach

A. kategorii C
B. kategorii B
C. kategorii A
D. kategorii D
Montaż i eksploatacja urządze…

Zgodnie z instrukcją Ie-4 urządzenia mechaniczne scentralizowane sterowania ruchem kolejowym mają zastosowanie

A. przy prędkościach pociągów nieprzekraczających 160 km/h.
B. przy prędkościach pociągów nieprzekraczających 150 km/h.
C. przy prędkościach pociągów nieprzekraczających 140 km/h.
D. niezależnie od prędkości kursujących pociągów.
Montaż i eksploatacja urządze…

Na podstawie tabeli określ, jakie oznaczenie będzie posiadał stosowany w Polsce napęd zwrotnicowy szybkobieżny, o sile rozprucia 7 kN, sile nastawczej 6 kN, napięciu zasilania 230 V prądu przemiennego, zabudowany po stronie lewej rozjazdu.

Oznaczenie ze
względu na:		EBI Switch 700 -H/
Kraj
przeznaczenia
(pierwsza litera
nazwy kraju)		Np.:AustriaA
HiszpaniaE
NiemcyG
PolskaP
DaniaD
Siła rozprucia
napędu [kN]		Np.:7,0 kN7
9,0 kN9
>100 kN (nierozpruwalny)0
Siła nastawcza*
[kN]		Np.:5 kN5
6 kN6
7 kN7
Napięcie
zasilania		1x220 V DC1
1x230 V AC2
3x400 V AC4
Czas
przestawiania		Np.dla skoku 220mm3
5
Technologia
(domyślnie)		ElektrohydraulicznyH/
Strona
zabudowy		PrawaR
LewaL
Skok suwakaNp.:220 mm22
Schemat
okablowania		W zależności od systemu
sterowania		A,B,C…

A. P0743R/L22
B. P9515H/R22
C. P7623H/L22
D. P7525H/L22
Montaż i eksploatacja urządze…

Zgodnie z załącznikiem nr 1 do instrukcji Ie-12 (E-24) częstotliwość przeprowadzania przeglądu rygla urządzeń srk wynosi

Załącznik nr 1
do Instrukcji Ie-12 (E-24)
Częstotliwość podstawowych zabiegów konserwacji i przeglądów urządzeń srk
§§ in-
strukcji
Ie-12 (E-
24)		Nazwa urządzeń i wyszczególnienie wykonywanych robótUrządzenia
czynne		Urządzenia
wyłączone z
eksploatacji
w zakresie
§ 84		Uwagi
27Konserwacja zwrotnicowego zamka trzpieniowego oraz zamka wykolejnicowego1raz/2mies.-
28Przegląd zamka trzpieniowego, zamka wykolejnicowego oraz spony iglicowej1raz/rok1raz/rok
29Konserwacja zamka ryglowego1raz/mies.-
30Przegląd zamka ryglowego1raz/rok1raz/rok
31Konserwacja skrzyni kluczowej płaskiej1raz/6mies.-
32Przegląd skrzyni kluczowej płaskiej1raz/rok1raz/rok3
33Konserwacja aparatu kluczowego1raz/6mies.-
34Przegląd aparatu kluczowego1raz/rok1raz/rok3
35Konserwacja szyny izolowanej z przyciskiem1raz/mies.-
36Przegląd szyny izolowanej z przyciskiem1raz/rok-1
37Konserwacja tras pędniowych1raz/3mies.-
38Przegląd tras pędniowych1raz/rok-
39Konserwacja napędu zwrotnicowego i wykolejnicowego:
Dla napędu zwrotnicowego
Dla napędu wykolejnicowego
1raz/mies.
1raz/3mies
40Konserwacja wykolejnicy1raz/3mies.-
41Przegląd napędów: zwrotnicowego, wykolejnicowego oraz wykolejnicy1raz/rok1raz/rok3
42Konserwacja rygla1raz/mies.-
43Przegląd rygla1raz/rok1raz/rok3
44Konserwacja nastawnicy mechanicznej1raz/2mies.-

A. 1 raz na rok.
B. 1 raz na 6 miesięcy.
C. 1 raz na 3 miesiące.
D. 1 raz na miesiąc.
Montaż i eksploatacja urządze…

Przedstawiony fragment karty z instrukcji Ie-7 dotyczy sprawdzeń

DANE
OGÓLNE		Typ napęduNr fabryczny/Rok produkcjiData zabudowyZ kontrolą iglicInne informacje
Tak / Nie*
Cykl pomiarowy
(czasookres)		Siła Trzymania / Rozprucia*Siła Nastawcza
................................................................................................................
LP.Data
sprawdzania		Siła oddziaływania
rozjazdu na napęd		NapędSkokUwagiNazwisko
sprawdzającego
Podpis
W końcowym
położeniu		W czasie
przekładania		Siła trzymania
wartość gran.
.............. [Kn]		Siła nastawcza
wartość gran.
.............. [Kn]		Suwaka
nast.		Pręta
nast.
+-+/--/++-+/--/+
1234567891011121314
1
2
3
4
5

A. kontrolerów położenia iglic rozjazdu.
B. elektrycznego napędu zwrotnicowego.
C. obwodów torowych.
D. mechanicznego napędu zwrotnicowego.
Montaż i eksploatacja urządze…

Zgodnie z instrukcją Ie-12 sprawdzenie poprawnego osadzenia łączników szynowych w otworach w szyjce szyny należy wykonać podczas konserwacji i przeglądów

A. dławików torowych.
B. przytorowych urządzeń SHP.
C. urządzeń zdalnego sterowania.
D. układów kontroli niezajętości rozjazdów.
Montaż i eksploatacja urządze…

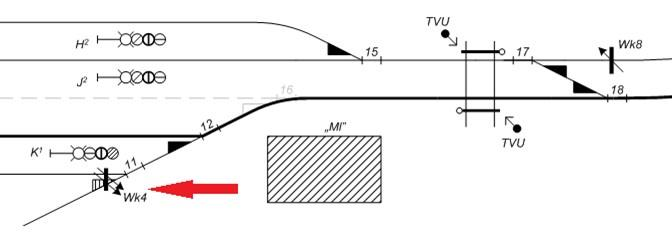

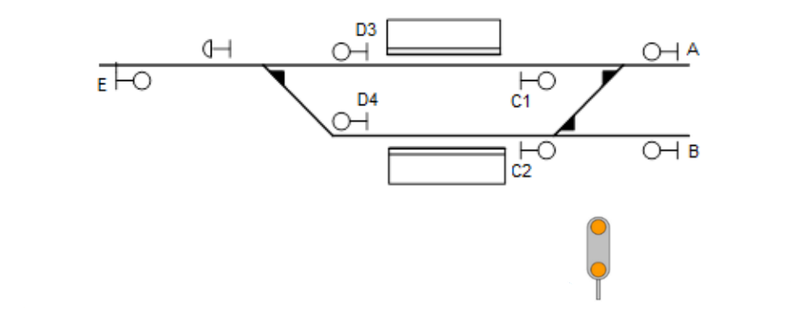

Zwolnienie drogi przebiegu spod semafora L¹/² na tor stacyjny nr 2 bez zastosowania zwalniania sekcyjnego następuje z chwilą

Ilustracja do pytania 25
A. zjechania ostatnią osią pociągu z elementu oznaczonego symbolem c²d
B. najechania pierwszą osią pociągu na element oznaczony symbolem I
C. najechania pierwszą osią pociągu na element oznaczony symbolem c²d
D. zjechania ostatnią osią pociągu z elementu oznaczonego symbolem I
Montaż i eksploatacja urządze…

Przymus zwrotu zgody w elektromechanicznej blokadzie stacyjnej na nastawniach dysponujących jest realizowany poprzez

A. przeciwwtórność liniową.
B. zastawkę elektryczną nad blokiem początkowym.
C. zastawkę elektryczną nad blokiem końcowym.
D. przeciwwtórność stacyjną.
Montaż i eksploatacja urządze…

Podczas nieprawidłowego działania izolowanych obwodów torowych pomiar wartości natężenia prądu stanu jałowego i spadku napięcia na uzwojeniu należy zmierzyć na zaciskach

A. przekaźnika JRV.
B. transformatora REJ.
C. induktora blokowego.
D. silnika elektrycznego napędu zwrotnicowego.
Montaż i eksploatacja urządze…

Na rysunku przedstawiono schemat izolowanego obwodu

Napięcie na przekaźniku torowym : - 15 V w stanie suchym lub zamrożonym odcinka dla odc. dłuższych niż 500 m ; 12 V w stanie suchym lub zamrożonym odcinka dla odc. krótszych niż 500 m ; 7 - 8 V w stanie bardzo mokrym odcinka niezależnie od długości.
Rezystor pętli zasilania : 2 do 4 Ω  dla odcinków L < 500 m lub 2 do 3 Ω dla L > 500 m.
Przy rezystancji kabli zasilających i połączeń 4 Ω dla l < 500 m lub 3 Ω dla L > 500 m rezystor ograniczający wyłączony.
Obwód stosować na stacjach bez trakcji elektrycznej oraz na stacjach z trakcją elektryczną na torach bocznych

Ilustracja do pytania 30
A. torowego, dwutokowego.
B. zwrotnicowego na prąd ciągły.
C. zwrotnicowego na prąd roboczy.
D. torowego, jednotokowego.
Montaż i eksploatacja urządze…

Których elementów nie zalicza się do środków ochrony podstawowej przed dotykiem bezpośrednim?

A. Ogrodzeń (przegród zabezpieczających), obudów (osłon).
B. Urządzeń drugiej klasy ochronności.
C. Izolowanych narzędzi ręcznych.
D. Urządzeń ograniczających napięcie i prąd rażenia.
Montaż i eksploatacja urządze…

Nadajnik obwodu między zwrotnicowego SOT-22 składa się z następujących zespołów

A. prostownika, stabilizatora, generatora, wzmacniacza mocy, obwodu wyjściowego.
B. urządzenia zasilającego, urządzenia kontrolnego, obiektu sterowania, układu całkującego.
C. transformatora, odbiornika czynnego, odbiornika biernego, przekaźnika, filtra.
D. regulatora, sumatora, układu logicznego, sterownika mocy, przekształtnika mocy.
Montaż i eksploatacja urządze…

Który stan powinien wystąpić w urządzeniach przekaźnikowych, gdy napęd elektryczny zwrotnicowy z kontrolą iglic wykaże brak kontroli przy jednoczesnym braku wykazywania niezajętości?

A. Sygnalizacja rozprucia zwrotnicy.
B. Sygnalizacja braku niezajętości rozjazdu.
C. Brak łączności z napędem.
D. Brak kontroli położenia zwrotnicy.
