Filtrowanie pytań
Montaż i eksploatacja urządze…
A. dywaników i chodników gumowych.
B. rękawic elektroizolacyjnych.
C. uchwytów do wymiany bezpieczników mocy.
D. izolowanych narzędzi ręcznych.
Montaż i eksploatacja urządze…
Zgodnie z instrukcją Ie-12 sprawdzenie poprawnego osadzenia łączników szynowych w otworach w szyjce szyny należy wykonać podczas konserwacji i przeglądów
A. układów kontroli niezajętości rozjazdów.
B. urządzeń zdalnego sterowania.
C. dławików torowych.
D. przytorowych urządzeń SHP.
Montaż i eksploatacja urządze…
Którą kombinację świateł powinien wyświetlać semafor powtarzający, jeżeli na semaforze wjazdowym wyświetlany jest sygnał „Stój”?
A. Kombinacja świateł 4

B. Kombinacja świateł 1

C. Kombinacja świateł 3

D. Kombinacja świateł 2

Montaż i eksploatacja urządze…
Na rysunku przedstawiono schemat izolowanego obwodu
| Napięcie na przekaźniku torowym : - 15 V w stanie suchym lub zamrożonym odcinka dla odc. dłuższych niż 500 m ; 12 V w stanie suchym lub zamrożonym odcinka dla odc. krótszych niż 500 m ; 7 - 8 V w stanie bardzo mokrym odcinka niezależnie od długości. Rezystor pętli zasilania : 2 do 4 Ω dla odcinków L < 500 m lub 2 do 3 Ω dla L > 500 m. Przy rezystancji kabli zasilających i połączeń 4 Ω dla l < 500 m lub 3 Ω dla L > 500 m rezystor ograniczający wyłączony. Obwód stosować na stacjach bez trakcji elektrycznej oraz na stacjach z trakcją elektryczną na torach bocznych |

A. zwrotnicowego na prąd roboczy.
B. torowego, jednotokowego.
C. torowego, dwutokowego.
D. zwrotnicowego na prąd ciągły.
TKO.02 Pytanie 125
Montaż i eksploatacja urządze…

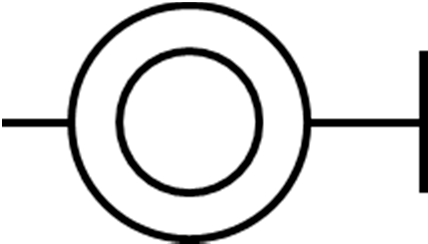

Symbol graficzny przedstawiony na rysunku oznacza na planach schematycznych urządzeń sterowania ruchem kolejowym

A. balisę przełączalną.
B. czujnik magnetyczny pojedynczy.
C. czujnik torowy licznika osi.
D. balisę nieprzełączalną.
TKO.02 Pytanie 126
Montaż i eksploatacja urządze…
Podczas przeglądu elektrycznego napędu zwrotnicowego typu JEA29 (dotyczy również EEA4) dokonano pomiaru wysokości suwaków kontrolnych. Zmierzona wartość 29,5 mm
| § 58. Przegląd napędów zwrotnicowych | |
|---|---|
| 1. | Zestaw dodatkowych zabiegów utrzymaniowych dla napędów zwrotnicowych typu JEA29 oraz EEA4 (wraz ze wszelkimi podtypami) polega na sprawdzeniu czy: 1) kanały prowadzące suwaki kontrolne, które powinny posiadać głębokość od 40,2 do 41,2 mm; przy zużyciu ponad 41,2 mm należy dokonać regeneracji kanału; 2) wysokość suwaków kontrolnych, która powinna wynosić 30±0,2 mm; przy zużyciu do 29,6 mm należy suwaki wymienić lub napęd umieścić w rozjazdach bez kontroli iglic; 3) hak kolysek kontaktowej, w skrajnym położeniu napędu, zapada na głębokość 8 - 11 mm; 4) luz w zagłębieniu między hakiem kolysek kontaktowej a ścianką wycięcia w suwaku kontrolnym iglicy przylegającej powinien wynosić 1-3 mm; 5) rozwarcie styków kontrolnych, gdy hak znajduje się na głębokości minimum 4 mm, |
A. jest niepoprawna, należy dokonać wymiany suwaków kontrolnych.
B. mieści się w granicy tolerancji.
C. jest poprawna.
D. jest niepoprawna, należy dokonać regulacji napędu zwrotnicowego.
TKO.02 Pytanie 127
Montaż i eksploatacja urządze…
W czasie sprawdzania stanu samoczynnej blokady liniowej po wypadku kolejowym należy między innymi sprawdzić
A. bloki Po, Ko i Poz.
B. elementy współpracujące z blokiem Ko.
C. kierunek blokady.
D. przeciwwtórność liniową.
Montaż i eksploatacja urządze…
Zgodnie z instrukcją Ie-4 urządzenia mechaniczne scentralizowane sterowania ruchem kolejowym mają zastosowanie
A. niezależnie od prędkości kursujących pociągów.
B. przy prędkościach pociągów nieprzekraczających 140 km/h.
C. przy prędkościach pociągów nieprzekraczających 160 km/h.
D. przy prędkościach pociągów nieprzekraczających 150 km/h.
TKO.02 Pytanie 129
Montaż i eksploatacja urządze…
Podstawą do wykonywania zmian w istniejących zależnościach czynnych urządzeń srk jest
A. wniosek i zalecenia zawarte w protokole z badań diagnostycznych urządzeń srk.
B. zatwierdzony projekt techniczny wykonany przez osobę uprawnioną w rozumieniu przepisów prawa budowlanego.
C. zgoda naczelnika ds. automatyki po uzyskaniu pozytywnej opinii kontrolera ds. automatyki.
D. decyzja dyrektora zakładu na wniosek głównego inżyniera ds. automatyki.
Montaż i eksploatacja urządze…
Jeśli na semaforze wjazdowym A wyświetlony został sygnał S13 to jaki sygnał jest wyświetlony na semaforze D4

A. Sygnał 1.

B. Sygnał 4.

C. Sygnał 2.

D. Sygnał 3.

Montaż i eksploatacja urządze…
Przymus zwrotu zgody w elektromechanicznej blokadzie stacyjnej na nastawniach dysponujących jest realizowany poprzez
A. przeciwwtórność liniową.
B. zastawkę elektryczną nad blokiem końcowym.
C. przeciwwtórność stacyjną.
D. zastawkę elektryczną nad blokiem początkowym.
Montaż i eksploatacja urządze…
Na rysunku przedstawiono

A. obwód torowy zamknięty.
B. elektroniczny obwód nakładany.
C. obwód torowy otwarty.
D. czujnik magnetyczny.
TKO.02 Pytanie 133
Montaż i eksploatacja urządze…
Semafor usytuowany w minimalnej wymaganej skrajni w obrębie stacji przy torze zelektryfikowanym musi być
A. zerowany.
B. uszyniony.
C. uziemiony.
D. uziemiony i zerowany.
TKO.02 Pytanie 134
Montaż i eksploatacja urządze…
Który stan powinien wystąpić w urządzeniach przekaźnikowych, gdy napęd elektryczny zwrotnicowy z kontrolą iglic wykaże brak kontroli przy jednoczesnym braku wykazywania niezajętości?
A. Brak łączności z napędem.
B. Brak kontroli położenia zwrotnicy.
C. Sygnalizacja braku niezajętości rozjazdu.
D. Sygnalizacja rozprucia zwrotnicy.
Montaż i eksploatacja urządze…
Na podstawie fragmentu instrukcji Ie-12 określ, które urządzenie podlega przeglądowi 1 raz na rok.
| §§ in- strukcji Ie-12 (E- 24) | Nazwa urządzeń i wyszczególnienie wykonywanych robót | Urządzenia czynne | Urządzenia wyłączone z eksploatacji w zakresie § 84 | Uwagi |
|---|---|---|---|---|
| 59 | Konserwacja kontrolerów położenia iglic | 1raz/1mies. | ||
| 60 | Przegląd kontrolerów położenia iglic | 1raz/3mies. | - | |
| 61 | Konserwacja układów kontroli niezajętości torów i rozjazdów | 1raz/mies. | - | 3 |
| 62 | Przegląd układów kontroli niezajętości torów i rozjazdów (wio- sną i jesienią) | 1raz/6mies. | 1raz/rok | 3 |
| 63 | Przegląd szaf torowych (kontenerów) | 1raz/3mies. | 1raz/rok | |
| 64 | Przegląd dławików torowych | 1raz/rok | 1raz/rok | 3 |
| 65 | Konserwacja nastawnicy, pulpitu nastawczego i planu świetl- nego | 1raz/mies. | - | |
| 66 | Przegląd nastawnicy, pulpitu nastawczego i planu świetlnego | 1raz/rok | 1raz/rok | |
| 67 | Konserwacja urządzeń sbl | 1raz/mies. | - | |
| 68 | Przegląd i pomiary kontrolne urządzeń sbl, w tym: | 1raz/rok | 5 | |
| Dla sbl bez bezzłączowych układami kontroli niezajętości | 1raz/3mies. | - | ||
| Dla sbl z bezzłączowymi układami kont. niez. V 140 km/h | 1raz/mies. | |||
| 69 | Konserwacja elektromagnesu shp | 1raz/mies. | - | |
| 70 | Przegląd elektromagnesów shp | 1raz/6mies. | - | 3 |
A. Urządzenie 3.

B. Urządzenie 1.

C. Urządzenie 2.

D. Urządzenie 4.

TKO.02 Pytanie 136
Montaż i eksploatacja urządze…
Według zapisów fragmentu instrukcji Ie-12 opórka zastawki zrywania pędni w napędach zabudowanych w rozjazdach o skoku iglicy 140 mm powinna mieć szerokość
| § 41. Przegląd napędów: zwrotnicowego i wykolejnicowego oraz wykolejnic | |
|---|---|
| 2. | Podczas przeglądu należy zwrócić uwagę na: 1) wypoziomowanie napędu względem rozjazdu, ewentualne nieprawidłowości należy skorygować; 2) suwaki kontrolne (o ile występują). Nasadki nie powinny być luźne na połączeniach nitowych w przypadku stwierdzenia luzów suwaki kontrolne należy wymienić; 3) sprawdzić opórkę zastawki zerwania pędni. Opórka zerwania pędni powinna mieć szerokość 120 ± 0,4mm dla napędów do zwrotnic o skoku 160mm lub szerokość równą 80 ± 0,4mm dla napędów do zwrotnic o skoku iglic 140mm. W przypadku wymiarów innych niż opisane powyżej opórkę należy wymienić. |
| 3. | Sprawdzić działanie zastawki zerwania pędni, przy zatrzymaniu się napędu ramię dźwigienki zastawki zerwania pędni powinno zaczepić o opórkę min 10 mm w tym czasie hak zamknięcia nastawczego zwrotnicy zamykający iglicę powinien obejmować obórkę na długości nie mniejszej niż 20mm, a w zamknięciu nastawczym suwakowym skrzydełko klamry zamykającej powinno opierać się o suwak na długości nie mniejszej niż 5 mm. W przypadku braku wymaganej minimalnej drogi oporowej klamry (zachodzenia haka za opórkę) sprawdzamy pręt nastawczy czy nie ma luzów, jeżeli nie ma to powiadamiamy niezwłocznie toromistrza celem sprawdzenia rozjazdu. |
A. 20 ± 0,4 mm
B. 80 ± 0,4 mm
C. 120 ± 0,4 mm
D. 10 ± 0,4 mm
TKO.02 Pytanie 137
Montaż i eksploatacja urządze…
Widoczność światła sygnalizatora drogowego na przejeździe kolejowo-drogowym powinna wynosić co najmniej
A. 250 m przy słonecznej pogodzie.
B. 50 m przy dowolnej pogodzie.
C. 100 m przy słonecznej pogodzie.
D. 150 m przy deszczowej pogodzie
Montaż i eksploatacja urządze…
Zgodnie z fragmentem instrukcji Ie-12 przegląd nastawnicy pulpitu nastawczego i planu świetlnego urządzeń wyłączonych z eksploatacji należy przeprowadzić
| §§ in- strukcji Ie-12 (E- 24) | Nazwa urządzeń i wyszczególnienie wykonywanych robót | Urządzenia czynne | Urządzenia wyłączone z eksploatacji w zakresie § 84 | Uwagi |
|---|---|---|---|---|
| 59 | Konserwacja kontrolerów położenia iglic | 1raz/1mies. | ||
| 60 | Przegląd kontrolerów położenia iglic | 1raz/3mies. | - | |
| 61 | Konserwacja układów kontroli niezajętości torów i rozjazdów | 1raz/mies. | - | 3 |
| 62 | Przegląd układów kontroli niezajętości torów i rozjazdów (wio- sną i jesienią) | 1raz/6mies. | 1raz/rok | 3 |
| 63 | Przegląd szaf torowych (kontenerów) | 1raz/3mies. | 1raz/rok | |
| 64 | Przegląd dławików torowych | 1raz/rok | 1raz/rok | 3 |
| 65 | Konserwacja nastawnicy, pulpitu nastawczego i planu świetl- nego | 1raz/mies. | - | |
| 66 | Przegląd nastawnicy, pulpitu nastawczego i planu świetlnego | 1raz/rok | 1raz/rok | |
| 67 | Konserwacja urządzeń sbl | 1raz/mies. | - | |
| 68 | Przegląd i pomiary kontrolne urządzeń sbl, w tym: | 1raz/rok | 5 | |
| Dla sbl bez bezzłączowych układami kontroli niezajętości | 1raz/3mies. | - | ||
| Dla sbl z bezzłączowymi układami kont. niez. V 140 km/h | 1raz/mies. | |||
| 69 | Konserwacja elektromagnesu shp | 1raz/mies. | - | |
| 70 | Przegląd elektromagnesów shp | 1raz/6mies. | - | 3 |
A. 4 razy w roku.
B. 1 raz na rok.
C. 1 raz na miesiąc.
D. 2 razy w roku.
TKO.02 Pytanie 139
Montaż i eksploatacja urządze…
Przekaźnikiem klasy N stosowanym w urządzeniach sterowania ruchem kolejowym jest przekaźnik
A. JRG
B. JRV
C. JRF
D. JRR
Montaż i eksploatacja urządze…
Zgodnie z instrukcją Ie-12 widoczność wskazania semafora wjazdowego na linii magistralnej i pierwszorzędnej przy prędkości do 120 km/h powinna wynosić co najmniej
A. 300 m
B. 200 m
C. 400 m
D. 600 m
Montaż i eksploatacja urządze…
Pomiarów rezystancji poniżej 1 Ω, w urządzeniach srk, wykonuje się
A. omomierzem analogowym.
B. mostkiem Thomsona.
C. mostkiem Wheatstone’a.
D. omomierzem szeregowym.
Montaż i eksploatacja urządze…
Widoczność wskazań semafora wjazdowego na linii pierwszorzędnej dla prędkości pociągu do 120 km/h powinna wynosić co najmniej
A. 300 m
B. 400 m
C. 200 m
D. 100 m
TKO.02 Pytanie 143
Montaż i eksploatacja urządze…
Głębokość rowu zgodnie z instrukcją Ie-4 , przy układaniu kabla sygnałowego w obrębie stacji (mierzona od górnej płaszczyzny główki szyny), powinna wynosić minimum
A. 1,0 m
B. 0,8 m
C. 1,5 m
D. 0,5 m
Montaż i eksploatacja urządze…
Przewód ochronny powinien posiadać izolację w kolorze
A. czerwonym.
B. czarnym.
C. niebiesko-czarnym.
D. zielono-żółtym.
TKO.02 Pytanie 145
Montaż i eksploatacja urządze…
Na rysunku strzałką oznaczono

A. rezystor nadajnika.
B. dławik torowy.
C. złącze torowe.
D. źródło energii.
TKO.02 Pytanie 146
Montaż i eksploatacja urządze…
Symbol cewki przekaźnika UnP₂ przedstawiony na rysunku wskazuje, iż jest to przekaźnik

A. dwuwzwojeniowy.
B. o opóźnionym działaniu ze zwłoką przy odwzbudzaniu.
C. polaryzowany prostownikiem.
D. z układem prostowniczym.
Montaż i eksploatacja urządze…
Symbole w kolorze zielonym przedstawione na rysunku stosowane na komputerowych pulpitach nastawczych urządzeń sterowania ruchem kolejowym oznaczają

A. sygnał zezwalający dla manewru.
B. zwrotnicę utwierdzoną w przebiegu.
C. sygnał zezwalający dla pociągu.
D. wykolejnicę zdjętą z toru.
TKO.02 Pytanie 148
Montaż i eksploatacja urządze…
W celu poinformowania maszynisty o stanie sprawności urządzeń sygnalizacji na przejazdach kolejowo-drogowych są zabudowane
A. wskaźniki ostrzegania W6.
B. wskaźniki uprzedzające W11a.
C. sygnalizatory drogowe.
D. tarcze ostrzegawcze przejazdowe.
TKO.02 Pytanie 149
Montaż i eksploatacja urządze…
Które światło powinno zostać wyświetlone na semaforze odstępowym trzystawnej samoczynnej blokady liniowej oznaczonym jako nr 1?

A. Zielone.
B. Pomarańczowe.
C. Białe.
D. Czerwone.
Montaż i eksploatacja urządze…
Zgodnie z zapisami zawartymi w instrukcji Ie-4, jeżeli nastąpiło włączenie urządzeń samoczynnej sygnalizacji przejazdowej na linii dwutorowej przez pojazd szynowy, a w tym samym czasie w strefy oddziaływania tego przejazdu wjedzie inny pojazd szynowy po tym lub sąsiednim torze, to działanie urządzeń samoczynnej sygnalizacji świetlnej zostaje
A. wstrzymane na 5 sekund.
B. podtrzymane.
C. wstrzymane na 10 sekund.
D. przerwane całkowicie.
Montaż i eksploatacja urządze…
Oględziny szczęki, szyny jezdnej podnoszonej, łączników szynowych i odciągów, spoiny ramy odciągów i prętów dystansowych pod względem pęknięć i deformacji są przeprowadzane podczas obsługi technicznej
A. zamka trzpieniowego.
B. hamulców torowych.
C. wykolejnicy.
D. napędów zwrotnicowych.
TKO.02 Pytanie 152
Montaż i eksploatacja urządze…
Zbocznicowanie toków szynowych na odstępie lt 118 samoczynnej (wieloodstępowej) blokady liniowej, wyposażonej w bezzałogowe obwody torowe powinno spowodować

A. wyświetlenie się sygnału „stój” na semaforze odstępowym 118.
B. wyświetlenie się sygnału „stój” na semaforach 118 i 130.
C. uniemożliwienie wyprawienia pociągu na szlak ze stacji Goździk.
D. wygaszenie semafora odstępowego 118.
TKO.02 Pytanie 153
Montaż i eksploatacja urządze…
Ze względu na sposób realizacji zależności i funkcji nastawczych urządzenia srk dzieli się na:
A. elektryczne, przekaźnikowe, stacyjne.
B. zewnętrzne, wewnętrzne.
C. mechaniczne, elektryczne.
D. stacyjne, liniowe, przejazdowe, sterowania rozrządem.
TKO.02 Pytanie 154
Montaż i eksploatacja urządze…
System komputerowy MOR-3 jest stosowany do

A. oceniania stopnia zużycia elementów urządzeń srk.
B. sterowania ruchem kolejowym.
C. ochrony przejazdów kolejowo-drogowych.
D. planowania remontów urządzeń srk.
TKO.02 Pytanie 155
Montaż i eksploatacja urządze…
Przedstawiony na rysunku element, zapewniający izolację między tokami szynowymi w obwodach torowych z jednoczesnym umożliwieniem przepływu trakcyjnego prądu to

A. elektromagnes torowy.
B. dławik torowy.
C. balisa torowa.
D. przekaźnik torowy.
TKO.02 Pytanie 156
Montaż i eksploatacja urządze…
Wyłączenie sygnalizatorów drogowych na przejeździe kolejowo-drogowym kategorii B powinno nastąpić z chwilą osiągnięcia przez drąg rogatek położenia górnego krańcowego, z dopuszczalnym odchyleniem od tego położenia, nieprzekraczającym
A. 20°
B. 25°
C. 17°
D. 15°
Montaż i eksploatacja urządze…
Urządzenie przedstawione na rysunku wchodzi w skład

A. SBL
B. SHP
C. SSP
D. ASR
TKO.02 Pytanie 158
Montaż i eksploatacja urządze…
Przedstawione w tabeli zapisy powinny znajdować się
| Data i godz. | Zapisy o wykonanych robotach, tymczasowo wprowadzonych zmianach i sprawdzeniach urządzeń oraz o wprowadzeniu i odwołaniu obostrzeń |
|---|---|
| 2.01.2004 g. 7 ³⁰ | Dla przeprowadzenia konserwacji należy zdjąć zamek zwrotnicy nr 7. (zapis na nast. wyk.) ISE 22/14 (-) Sowa nast. (-) Rajewski |
| 2.01.2004 g. 8 ¹⁰ | Zgoda ISDR na zdjęcie zamka zwrotnicy nr 7 w przerwie między pociągami nr 5617 i 5971 od g. 8.¹⁵ do 9.¹⁰ (zapis na nast. wyk.) nast. (-) Rajewski ISE 22/14 (-) Sowa |
| 2.01.2004 g. 9 ⁰⁰ | Po przeprowadzeniu konserwacji założono zamek na zwrotnicy nr 7, działanie prawidło-we. (zapis na nast. wyk.) ISE 22/14 (-) Sowa nast. (-) Rajewski |
A. części II książki kontroli urządzeń srk.
B. części I książki kontroli urządzeń srk.
C. tabeli A książki kontroli urządzeń srk.
D. tabeli B książki kontroli urządzeń srk.
Montaż i eksploatacja urządze…
Który obraz sygnałowy będzie wyświetlany na semaforze powtarzającym, jeżeli na semaforze wjazdowym, do którego się odnosi, wyświetlany jest sygnał „Stój”?
A. Obraz sygnałowy 4

B. Obraz sygnałowy 3

C. Obraz sygnałowy 2

D. Obraz sygnałowy 1

Montaż i eksploatacja urządze…
Których elementów nie zalicza się do środków ochrony podstawowej przed dotykiem bezpośrednim?
A. Izolowanych narzędzi ręcznych.
B. Ogrodzeń (przegród zabezpieczających), obudów (osłon).
C. Urządzeń ograniczających napięcie i prąd rażenia.
D. Urządzeń drugiej klasy ochronności.
