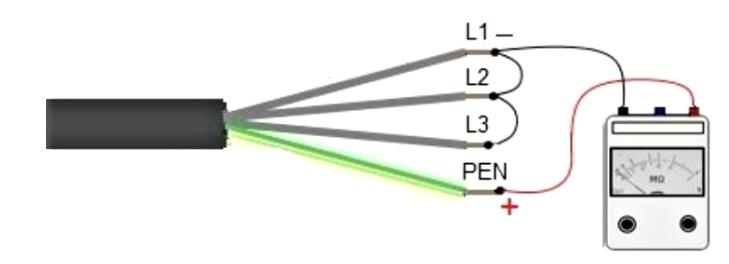

Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionym rysunku, a z drugiej żyły pozostały niepodłączone. Wykonywany w ten sposób pomiar dotyczy

Ilustracja do pytania 1
A. sumy rezystancji żył L1, L2, L3, PEN
B. sumy rezystancji izolacji żył L1, L2, L3
C. rezystancji izolacji między żyłami L1, L2, L3 a żyłą PEN.
D. rezystancji żył L1, L2, L3, PEN
Montaż, uruchamianie i obsług…

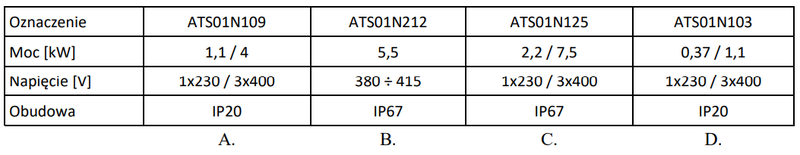

Który układ łagodnego rozruchu (softstart) należy zastosować do silnika 1-fazowego prądu przemiennego o mocy 0,3 kW, jeżeli będzie on zamontowany bez dodatkowej obudowy, bezpośrednio przy silniku pracującym w środowisku wysokiego zapylenia?

Ilustracja do pytania 3
A. ATS01N212
B. ATS01N125
C. ATS01N109
D. ATS01N103
Montaż, uruchamianie i obsług…

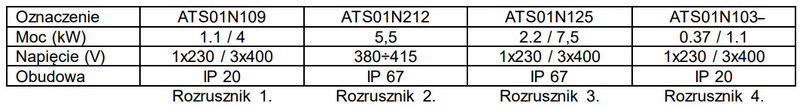

Który rozrusznik typu „softstart” należy zastosować do łagodnego rozruchu silnika 1-fazowego prądu przemiennego o mocy 0,3 kW, jeżeli będzie on zamontowany bez dodatkowej obudowy, bezpośrednio przy silniku pracującym w środowisku wysokiego zapylenia?

Ilustracja do pytania 4
A. Rozrusznik 2.
B. Rozrusznik 4.
C. Rozrusznik 3.
D. Rozrusznik 1.
Montaż, uruchamianie i obsług…

W celu wykonania połączenia między zasilaczem a sterownikiem punktów oznaczonych jako PE należy zastosować przewód którego izolacja ma kolor

A. czerwony.
B. niebieski.
C. niebiesko-zielony.
D. żółto-zielony.
Montaż, uruchamianie i obsług…

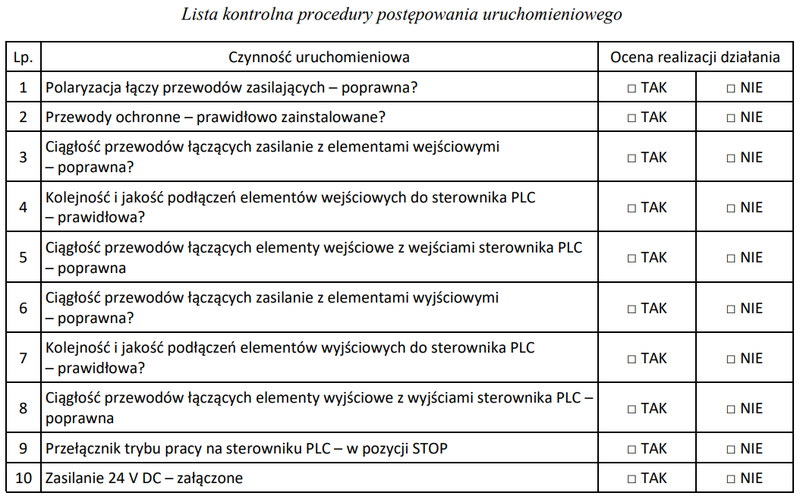

Na podstawie przedstawionej listy kontrolnej procedury postępowania uruchomieniowego przed załączeniem układu regulacji opartym na sterowniku PLC należy w pierwszej kolejności sprawdzić

Ilustracja do pytania 6
A. kolejność podłączeń elementów wejściowych do sterownika.
B. położenie przełącznika trybu pracy sterownika PLC.
C. kolejność podłączeń elementów wyjściowych do sterownika.
D. prawidłowość podłączeń przewodów ochronnych w układzie.
Montaż, uruchamianie i obsług…

Według której zasady należy w układzie sterowania zaprojektować działanie umożliwiające wyłączenie zautomatyzowanego systemu sterowanego przez sterownik PLC?

A. Zasady prądu roboczego - podanie stanu 1 na wejście sterownika.
B. Zasady blokady programowej sygnałów wejściowych.
C. Zasady blokady sygnałów wyjściowych.
D. Zasady przerwy roboczej - podanie stanu 0 na wejście sterownika.
Montaż, uruchamianie i obsług…

Przy doborze przewodów w instalacji elektrycznej nie uwzględnia się

A. obciążalności prądowej.
B. skuteczności ochrony przeciwporażeniowej.
C. dopuszczalnego spadku napięcia.
D. parametrów ekonomicznych.
Montaż, uruchamianie i obsług…

Według której zasady należy w układzie sterowania zaprojektować działanie umożliwiające wyłączenie zautomatyzowanego systemu sterowanego przez sterownik PLC?

A. Zasady blokady sygnałów wyjściowych.
B. Zasady blokady programowej sygnałów wejściowych.
C. Zasady przerwy roboczej - podanie stanu 0 na wejście sterownika.
D. Zasady prądu roboczego - podanie stanu 1 na wejście sterownika.
Montaż, uruchamianie i obsług…

Które ze stwierdzeń dotyczących prowadzenia przewodów sygnałowych w układach sterowania napędami nie jest poprawne?

A. Końcówki nieużywanych żył przewodów sygnałowych w szafie należy połączyć ze sobą i uziemić.
B. Przewody sygnałowe należy prowadzić w korytach lub rurach z PVC w celu poprawy skuteczności ekranowania.
C. Przewody sygnałowe należy prowadzić w odległości minimum 20 cm od przewodów zasilających.
D. Wszystkie krzyżowania przewodów sygnałowych z innymi rodzajami przewodów należy wykonać pod kątem prostym.
Montaż, uruchamianie i obsług…

Na podstawie tabeli określ, jak często należy czyścić filtr ssawny.

Lp.Zakres pracTermin wykonania
1Śruby mocująceSprawdzenie momentu dokręceniaPo pierwszej godzinie pracy
2ZbiornikOpróżnianie zbiornikaPo każdej pracy dłuższej niż 1 h
3Filtr ssawnyCzyszczenieCo 100 h
WymianaW razie konieczności
4OlejWymianaPo pierwszych 100 h
Co 300 h
Sprawdzanie stanuRaz w tygodniu

A. Co 300 godzin.
B. Raz w tygodniu.
C. Co godzinę.
D. Co 100 godzin.
Montaż, uruchamianie i obsług…

W jakiej kolejności powinno się wykonać czynności związane z wymianą termostatu w zbiorniku ciepłej wody?

  1. Odłączyć zasilanie.
  2. Odłączyć przewody od termostatu.
  3. Zdemontować termostat uszkodzony.
  4. Zamontować nowy termostat.
  5. Dołączyć przewody do termostatu.
  6. Załączyć zasilanie.
  1. Odłączyć przewody od termostatu.
  2. Odłączyć zasilanie.
  3. Zdemontować termostat uszkodzony.
  4. Zamontować nowy termostat.
  5. Dołączyć przewody do termostatu.
  6. Załączyć zasilanie.
Lista 1.Lista 2.
  1. Odłączyć zasilanie.
  2. Odłączyć przewody od termostatu.
  3. Zdemontować termostat uszkodzony.
  4. Zamontować nowy termostat.
  5. Załączyć zasilanie.
  6. Dołączyć przewody do termostatu.
  1. Odłączyć zasilanie.
  2. Zdemontować termostat uszkodzony.
  3. Zamontować nowy termostat.
  4. Dołączyć przewody do termostatu.
  5. Odłączyć przewody od termostatu.
  6. Załączyć zasilanie.
Lista 3.Lista 4.

A. Według listy 3.
B. Według listy 1.
C. Według listy 4.
D. Według listy 2.
Montaż, uruchamianie i obsług…

W celu wykonania połączenia między zasilaczem a sterownikiem punktów oznaczonych jako PE należy zastosować przewód którego izolacja ma kolor

A. żółto-zielony.
B. niebieski.
C. niebiesko-zielony.
D. czerwony.
Montaż, uruchamianie i obsług…

W celu wykonania połączenia między zasilaczem a sterownikiem punktów oznaczonych jako PE należy zastosować przewód którego izolacja ma kolor

A. żółto-zielony.
B. czerwony.
C. niebiesko-zielony.
D. niebieski.
Montaż, uruchamianie i obsług…

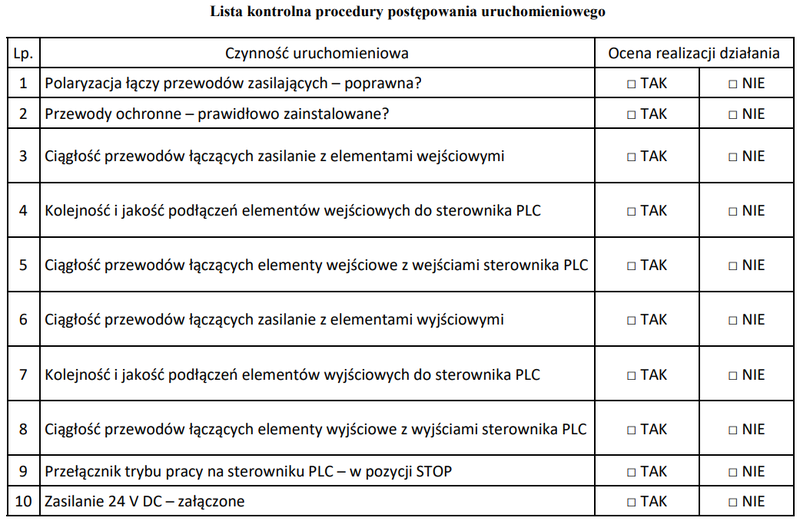

Na podstawie przedstawionej listy kontrolnej procedury postępowania uruchomieniowego przed załączeniem układu regulacji opartym na sterowniku PLC należy w pierwszej kolejności sprawdzić

Ilustracja do pytania 21
A. kolejność podłączeń elementów wejściowych do sterownika.
B. kolejność podłączeń elementów wyjściowych do sterownika.
C. położenie przełącznika trybu pracy sterownika PLC.
D. prawidłowość podłączeń przewodów ochronnych w układzie.
Montaż, uruchamianie i obsług…

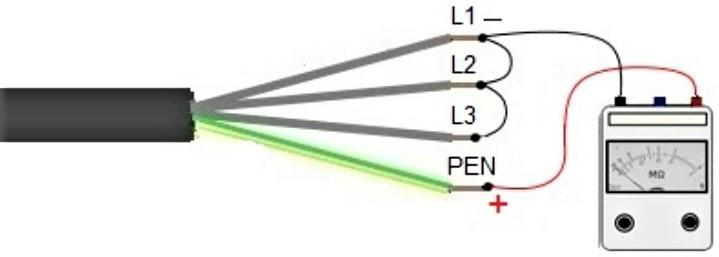

Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionej ilustracji, a z drugiej żyły pozostały niepodłączone. Którego parametru dotyczył wykonany w ten sposób pomiar?

Ilustracja do pytania 22
A. Rezystancji izolacji między przewodami L1, L2, L3 a przewodem PEN.
B. Sumy rezystancji żył L1, L2, L3 oraz PEN.
C. Rezystancji izolacji między przewodami L1 i L2 i L3.
D. Rezystancji żył L1, L2, L3.
Montaż, uruchamianie i obsług…

Jaka jest właściwa kolejność czynności przy wymianie elektropneumatycznego zaworu kulowego?

  1. Wyłączyć media zasilające.
  2. Za pomocą klucza maszynowego odkręcić zawór kulowy.
  3. Zainstalować nowy zawór.
  4. Odłączyć przewody elektryczne i pneumatyczne od zdemontowanego zaworu.
  5. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu.
  6. Włączyć media zasilające.
A.
  1. Wyłączyć media zasilające.
  2. Za pomocą klucza maszynowego odkręcić zawór kulowy.
  3. Odłączyć przewody elektryczne i pneumatyczne od zdemontowanego zaworu.
  4. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu.
  5. Zainstalować nowy zawór.
  6. Włączyć media zasilające.
B.
  1. Wyłączyć media zasilające.
  2. Odłączyć przewody elektryczne i pneumatyczne od demontowanego zaworu.
  3. Podłączyć przewody elektryczne i pneumatyczne do montowanego zaworu.
  4. Za pomocą klucza maszynowego odkręcić zawór kulowy.
  5. Zainstalować nowy zawór.
  6. Włączyć media zasilające.
C.
  1. Wyłączyć media zasilające.
  2. Odłączyć przewody elektryczne i pneumatyczne od zdemontowanego zaworu.
  3. Za pomocą klucza maszynowego odkręcić zawór kulowy.
  4. Zainstalować nowy zawór.
  5. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu.
  6. Włączyć media zasilające.
D.

A. 1. Wyłączyć media zasilające. 2. Za pomocą klucza maszynowego odkręcić zawór kulowy. 3. Odłączyć przewody elektryczne i pneumatyczne od zdemontowanego zaworu. 4. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu. 5. Zainstalować nowy zawór. 6. Włączyć media zasilające.
B. 1. Wyłączyć media zasilające. 2. Za pomocą klucza maszynowego odkręcić zawór kulowy. 3. Zainstalować nowy zawór. 4. Odłączyć przewody elektryczne i pneumatyczne od demontowanego zaworu. 5. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu. 6. Włączyć media zasilające.
C. 1. Wyłączyć media zasilające. 2. Odłączyć przewody elektryczne i pneumatyczne od demontowanego zaworu. 3. Podłączyć przewody elektryczne i pneumatyczne do montowanego zaworu. 4. Za pomocą klucza maszynowego odkręcić zawór kulowy. 5. Zainstalować nowy zawór. 6. Włączyć media zasilające.
D. 1. Wyłączyć media zasilające. 2. Odłączyć przewody elektryczne i pneumatyczne od zdemontowanego zaworu. 3. Za pomocą klucza maszynowego odkręcić zawór kulowy. 4. Zainstalować nowy zawór. 5. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu. 6. Włączyć media zasilające.
Montaż, uruchamianie i obsług…

Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionej ilustracji, a z drugiej żyły pozostały niepodłączone. Którego parametru dotyczył wykonany w ten sposób pomiar?

Ilustracja do pytania 25
A. Rezystancji żył L1, L2, L3.
B. Rezystancji izolacji między przewodami L1, L2, L3 a przewodem PEN.
C. Sumy rezystancji żył L1, L2, L3 oraz PEN.
D. Rezystancji izolacji między przewodami L1 i L2 i L3.
Montaż, uruchamianie i obsług…

Według której zasady należy w układzie sterowania zaprojektować działanie umożliwiające wyłączenie zautomatyzowanego systemu sterowanego przez sterownik PLC?

A. Zasady blokady sygnałów wyjściowych.
B. Zasady prądu roboczego - podanie stanu 1 na wejście sterownika.
C. Zasady blokady programowej sygnałów wejściowych.
D. Zasady przerwy roboczej - podanie stanu 0 na wejście sterownika.
Montaż, uruchamianie i obsług…

Na podstawie danych technicznych zawartych w tabeli ustal parametry zasilania maty grzejnej.

Nazwa produktu:Mata grzejna 5,0 m² 170 W THERMOVAL
Powierzchnia grzewcza5,0 m²
Całkowita moc grzewcza850 W
Moc grzewcza / m²170 W
Napięcie zasilające230 V
Wymiary produktuszer. 0,5 x dł. 10 m

A. Napięcie 230 V, prąd 3,7 A
B. Napięcie 170 V, prąd 3,7 A
C. Napięcie 230 V, prąd 0,7 A
D. Napięcie 230 V, prąd 5,0 A
Montaż, uruchamianie i obsług…

Podczas montażu został nacięty przewód zasilający 3-fazowy silnik hydroforu. Uszkodzeniu uległy izolacja zewnętrzna oraz izolacja żyły N niepodłączonej do silnika. Które zdanie poprawnie określa możliwość użytkowania tak uszkodzonej instalacji?

Ilustracja do pytania 28
A. Można tę instalację eksploatować pod warunkiem, że nie ma wycieku wody z hydroforu.
B. Ta instalacja nie może być eksploatowana.
C. Eksploatacja tej instalacji jest możliwa, ale przy uszkodzonym przewodzie trzeba umieścić tabliczkę ostrzegawczą.
D. Mimo tego uszkodzenia instalacja może być normalnie eksploatowana.
Montaż, uruchamianie i obsług…

Podczas montażu został nacięty przewód zasilający 3-fazowy silnik hydroforu. Uszkodzeniu uległy izolacja zewnętrzna oraz izolacja żyły N niepodłączonej do silnika. Które zdanie poprawnie określa możliwość użytkowania tak uszkodzonej instalacji?

Ilustracja do pytania 29
A. Mimo tego uszkodzenia instalacja może być normalnie eksploatowana.
B. Eksploatacja tej instalacji jest możliwa, ale przy uszkodzonym przewodzie trzeba umieścić tabliczkę ostrzegawczą.
C. Ta instalacja nie może być eksploatowana.
D. Można tę instalację eksploatować pod warunkiem, że nie ma wycieku wody z hydroforu.
Montaż, uruchamianie i obsług…

Do przykręcenia zaworu za pomocą śruby przedstawionej na rysunku należy użyć

Ilustracja do pytania 30
A. klucza „francuskiego”.
B. wkrętaka gwiazdkowego.
C. klucza imbusowego.
D. klucza hydraulicznego nastawnego.
