Montaż, uruchamianie i obsług…

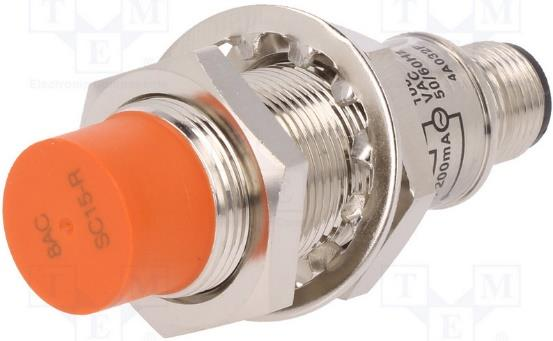

Do montażu czujnika przedstawionego na rysunku niezbędne jest użycie
A. kluczy płaskich.
B. kluczy nasadowych.
C. szczypiec Segera.
D. wkrętaków płaskich.
Filtrowanie pytań
Montaż, uruchamianie i obsług…

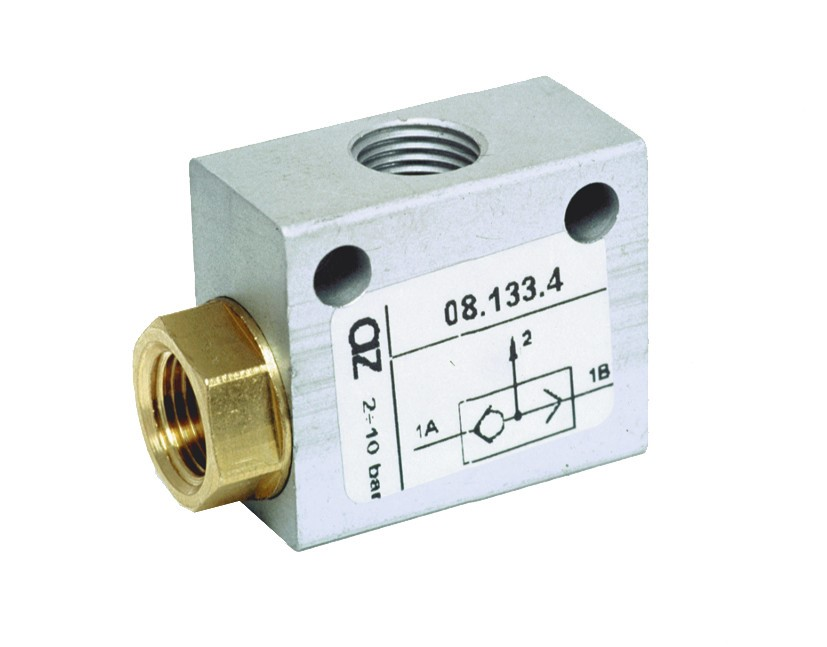

Którą funkcję logiczną realizuje element przedstawiony na rysunku?
A.
B.
C.
D.
Montaż, uruchamianie i obsług…
W celu zmierzenia mocy czynnej pobieranej z sieci elektrycznej przez klimatyzator, należy użyć
A. termometru i miernika natężenia przepływu powietrza.
B. termometru i woltomierza.
C. woltomierza i miernika natężenia przepływu powietrza.
D. woltomierza i amperomierza.
Montaż, uruchamianie i obsług…

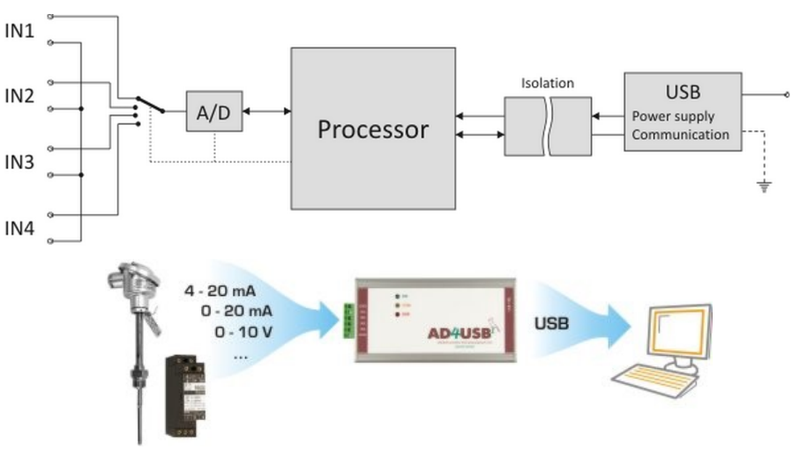

Przetwornik przedstawiony na rysunkach to
A. przetwornik PWM.
B. przetwornica napięcia.
C. analogowo-cyfrowy konwerter USB.
D. zadajnik cyfrowo-analogowy.
Montaż, uruchamianie i obsług…
Na podstawie zamieszczonych w tabeli parametrów technicznych enkodera wskaż wartość napięcia zasilania, pozwalającą na jego prawidłową pracę.
| Wybrane parametry techniczne enkodera | |
|---|---|
| Zasilanie | 5 V DC ±10 % |
| Pobór prądu | ≤ 60 mA |
| Prędkość obrotowa | 10 000 rpm |
| Rozdzielczość | 5 ÷ 6000 imp./obr |
| Temperatura pracy | -25 ÷ +100°C |
| Średnica osi | Ø10 mm |
| Średnica obudowy | Ø58 mm |
A. 5,4 V DC
B. 10,0 V DC
C. 15,0 V DC
D. 4,4 V DC
Montaż, uruchamianie i obsług…
Do sygnalizacji położenia tłoka siłownika pneumatycznego, którego symbol graficzny pokazano na rysunku, należy zastosować czujnik
A. pojemnościowy.
B. indukcyjny.
C. ultradźwiękowy.
D. magnetyczny.
Montaż, uruchamianie i obsług…
Wartość temperatury wskazana przez termometr przedstawiony na rysunku wynosi
A. 8°C
B. 19°C
C. 18°C
D. 9°C
Montaż, uruchamianie i obsług…
Do pomiaru temperatury należy zastosować przyrząd pomiarowy przedstawiony na rysunku oznaczonym literą
A. Przyrząd 3.
B. Przyrząd 4.
C. Przyrząd 1.
D. Przyrząd 2.
Montaż, uruchamianie i obsług…

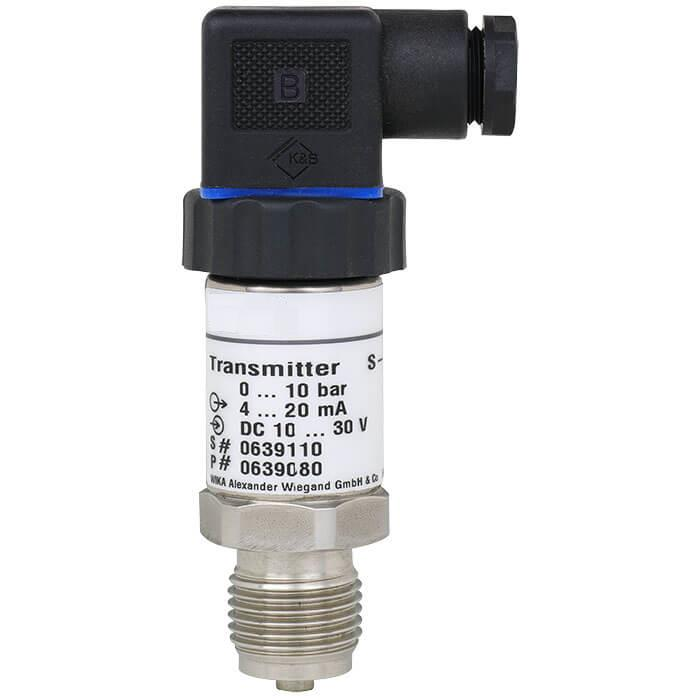

Do pomiaru której wielkości fizycznej służy przetwornik przedstawiony na rysunku?
A. Ciśnienia.
B. Temperatury.
C. Natężenia przepływu.
D. Natlenienia.
Montaż, uruchamianie i obsług…

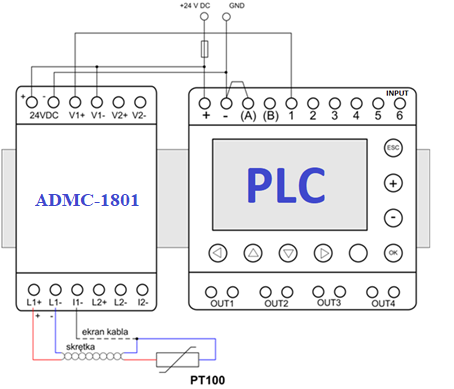

Urządzenie połączone ze sterownikiem PLC, oznaczone ADMC-1801, pełni w układzie przedstawionym na ilustracji funkcję
A. modułu wejściowego.
B. interfejsu komunikacyjnego.
C. zasilacza sterownika PLC.
D. modułu wyjściowego.
Montaż, uruchamianie i obsług…

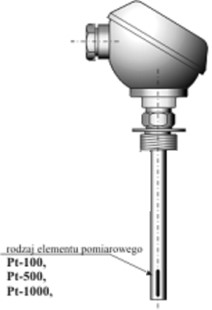

Element przedstawione na rysunku to
A. czujnik pojemnościowy.
B. pirometr.
C. czujnik rezystancyjny.
D. termometr rtęciowy.
Montaż, uruchamianie i obsług…

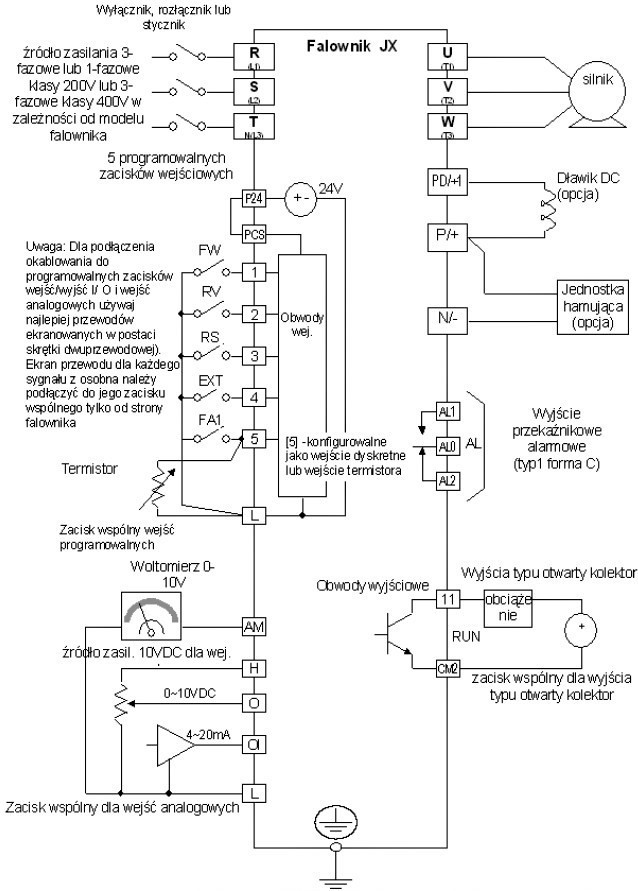

Na podstawie schematu podłączenia przewodów do przemiennika częstotliwości wskaż zaciski, do których należy podłączyć czujnik temperatury wykorzystany do termicznego zabezpieczenia silnika.
A. O oraz L
B. H oraz L
C. 2 oraz L
D. 5 oraz L
Montaż, uruchamianie i obsług…
Przedstawiony na zdjęciu czujnik jest przeznaczony do detekcji
A. temperatury.
B. ciśnienia.
C. naprężeń.
D. pola magnetycznego.
Montaż, uruchamianie i obsług…

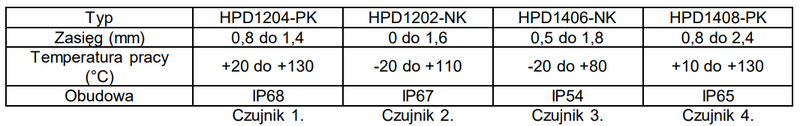

Który z czujników należy zastosować przy wytłaczarce, jeśli wymagany jest zasięg działania 0,8 ÷ 0,9 mm oraz zmiana temperatury od 0 do +90 °C?
| Typ | HPD1204-PK | HPD1202-NK | HPD1406-NK | HPD1408-PK |
|---|---|---|---|---|
| Zasięg (mm) | 0,8 do 1,4 | 0 do 1,6 | 0,5 do 1,8 | 0,8 do 2,4 |
| Temperatura pracy (°C) | +20 do +130 | -20 do +110 | -20 do +80 | +10 do +130 |
| Obudowa | IP68 | IP67 | IP54 | IP65 |
| Czujnik 1. | Czujnik 2. | Czujnik 3. | Czujnik 4. |
A. Czujnik 2.
B. Czujnik 1.
C. Czujnik 4.
D. Czujnik 3.
Montaż, uruchamianie i obsług…

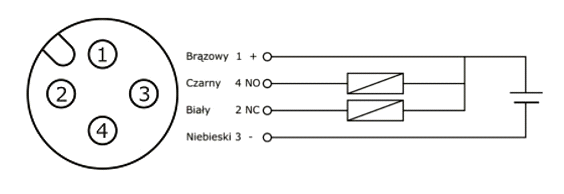

Czujnik przedstawiony na schemacie ma wyjście sygnałowe typu
A. NPN NO
B. PNP NO
C. NPN NC
D. PNP NC
Montaż, uruchamianie i obsług…
Na rysunku przedstawiono diagram działania jednego z bloków funkcyjnych sterownika PLC. Jest to blok
A. licznika impulsów zliczającego w dół CTD.
B. timera opóźniającego wyłączenie TOF.
C. licznika impulsów zliczającego w górę CTU.
D. timera opóźniającego załączenie TON.
Montaż, uruchamianie i obsług…

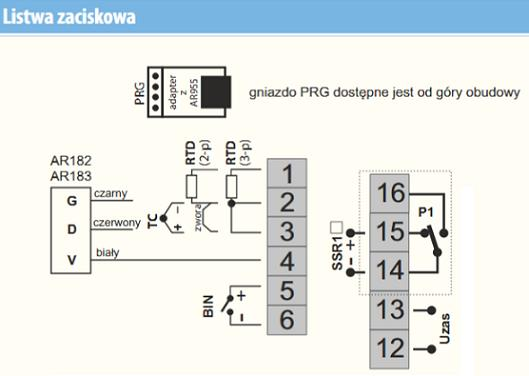

Na rysunku przedstawiono listwę przyłączeniową regulatora temperatury. Do których zacisków regulatora należy podłączyć czujnik termoelektryczny?
A. 1 i 2
B. 5 i 6
C. 2 i 3
D. 1 i 3
Montaż, uruchamianie i obsług…
Który blok czasowy należy zastosować w programie, by realizował on bezpośrednio zależności czasowe przedstawione na rysunku?
A. TOF
B. TON
C. TONR
D. TP
Montaż, uruchamianie i obsług…
Które piny przetwornika pomiarowego należy podłączyć z odbiornikami sygnału?
A. 3 i 4.
B. 2 i 4.
C. 1 i 4.
D. 2 i 3.
Montaż, uruchamianie i obsług…

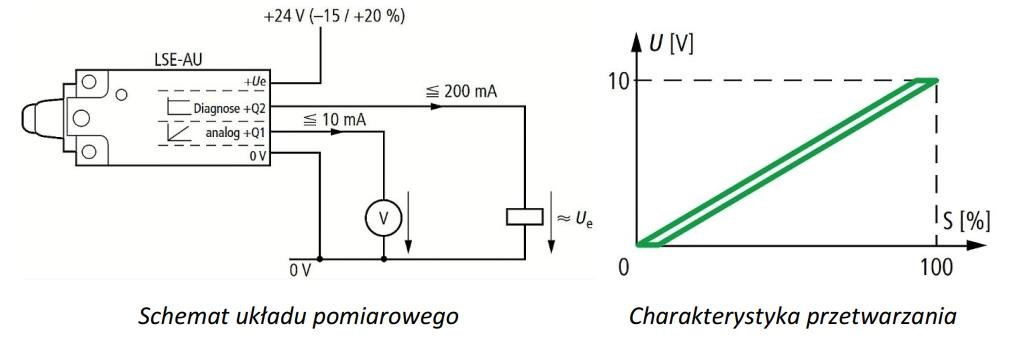

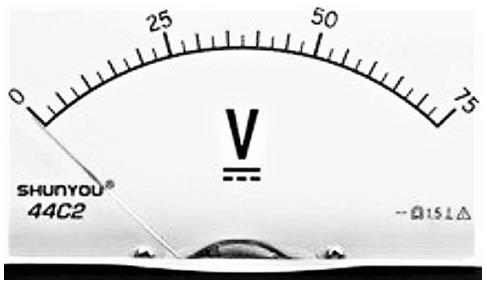

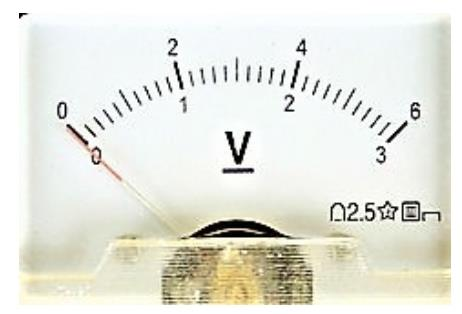

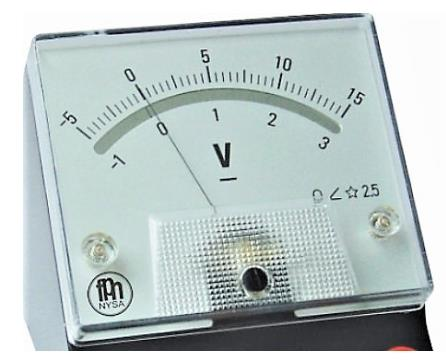

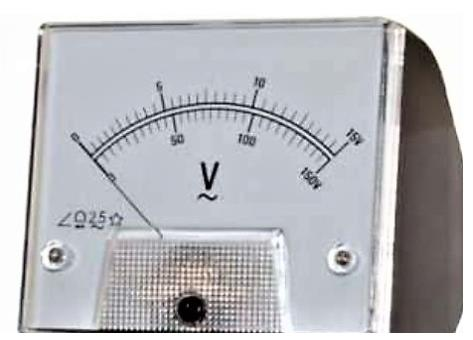

Którego z przedstawionych na rysunkach mierników należy użyć w celu sprawdzenia poprawności wskazań sygnału wyjściowego +Q1 analogowego łącznika krańcowego?
A.
B.
C.
D.
Montaż, uruchamianie i obsług…

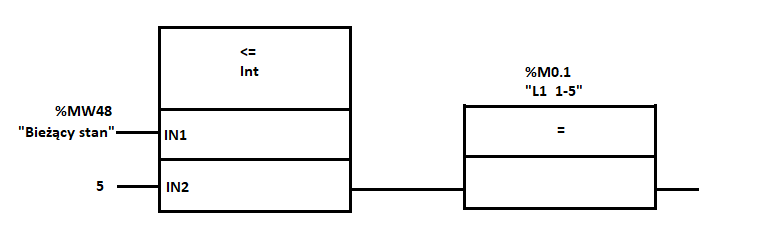

Użyta funkcja komparatora przedstawiona na rysunku, jest sprawdzeniem warunku
A. „równy”.
B. „nierówny”.
C. „mniejszy”.
D. „mniejszy lub równy”.
Montaż, uruchamianie i obsług…
Na rysunku przedstawiono symbol graficzny
A. wzmacniacza operacyjnego.
B. przepływomierza.
C. przetwornika pomiarowego.
D. separatora.
Montaż, uruchamianie i obsług…

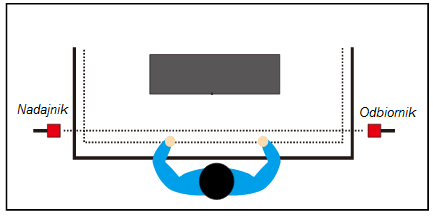

Aby zapewnić bezpieczeństwo pracy pracownika na stanowisku przedstawionym na rysunku, zastosowano układ bariery zawierający czujnik
A. pojemnościowy.
B. magnetyczny.
C. indukcyjny.
D. optyczny.
Montaż, uruchamianie i obsług…

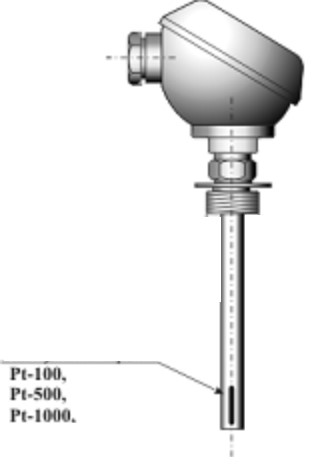

Element przedstawiony na rysunku to
A. czujnik rezystancyjny.
B. pirometr.
C. czujnik pojemnościowy.
D. termometr rtęciowy.
Montaż, uruchamianie i obsług…
Element przedstawiany na schemacie symbolem graficznym jak na przedstawionym rysunku najczęściej w układzie automatyki pełni funkcję elementu
A. sterującego.
B. wykonawczego.
C. pomiarowego.
D. regulującego.
Montaż, uruchamianie i obsług…
Do pomiaru średnicy otworu φ 50 z dokładnością do 0,01 mm należy użyć
A. czujnika zegarowego.
B. przymiaru kreskowego.
C. średnicówki mikrometrycznej.
D. głębokościomierza.
Montaż, uruchamianie i obsług…
Czujnik indukcyjny służy do detekcji elementów
A. metalowych.
B. szklanych.
C. plastikowych.
D. drewnianych.
Montaż, uruchamianie i obsług…
Na rysunku przedstawiono symbol graficzny czujnika
A. magnetycznego.
B. optycznego.
C. indukcyjnego.
D. pojemnościowego.
Montaż, uruchamianie i obsług…
Przetwornik przedstawiony na rysunkach to
A. przetwornik PWM.
B. analogowo-cyfrowy konwerter USB.
C. zadajnik cyfrowo-analogowy.
D. przetwornica napięcia.
Montaż, uruchamianie i obsług…
Jaki rodzaj ustroju pomiarowego zastosowano w mierniku, którego tabliczkę znamionową przedstawiono na rysunku?
A. Elektromagnetyczny.
B. Indukcyjny.
C. Elektrodynamiczny.
D. Magnetoelektryczny.
Montaż, uruchamianie i obsług…
Który z czujników należy zastosować przy wytłaczarce, jeśli wymagany jest zasięg działania 0,8 ÷ 0,9 mm oraz zmiany temperatury od 0 do +90 °C?
A. Czujnik 3.
B. Czujnik 4.
C. Czujnik 2.
D. Czujnik 1.
Montaż, uruchamianie i obsług…
Jakie napięcie wskazuje woltomierz, jeżeli nastawiono zakres Umax = 5 V?
A. 1,50 V
B. 6,00 V
C. 0,15 V
D. 15,00 V
Montaż, uruchamianie i obsług…

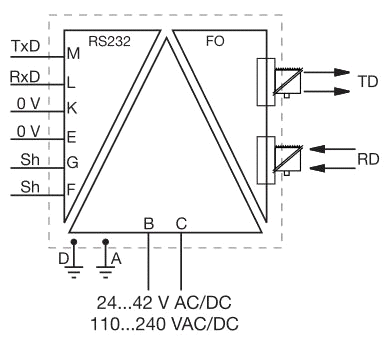

Na schemacie przedstawiono
A. przetwornik napięcia AC na prąd AC.
B. regulowany wzmacniacz napięć lub prądów zmiennych.
C. przetwornik pomiarowy prądu lub napięcia AC.
D. konwerter łącza szeregowego na łącze światłowodowe.
Montaż, uruchamianie i obsług…
Przetwornik poziomu, o zakresie pomiarowym 0 cm ÷ 100 cm, przetwarza liniowo zmierzony poziom na natężenie prądu z przedziału 4 mA ÷ 20 mA. Przy wzroście poziomu z wartości 55 cm na 75 cm natężenie prądu wyjściowego z przetwornika
A. zmaleje o 1,6 mA
B. zmaleje o 3,2 mA
C. wzrośnie o 1,6 mA
D. wzrośnie o 3,2 mA
Montaż, uruchamianie i obsług…

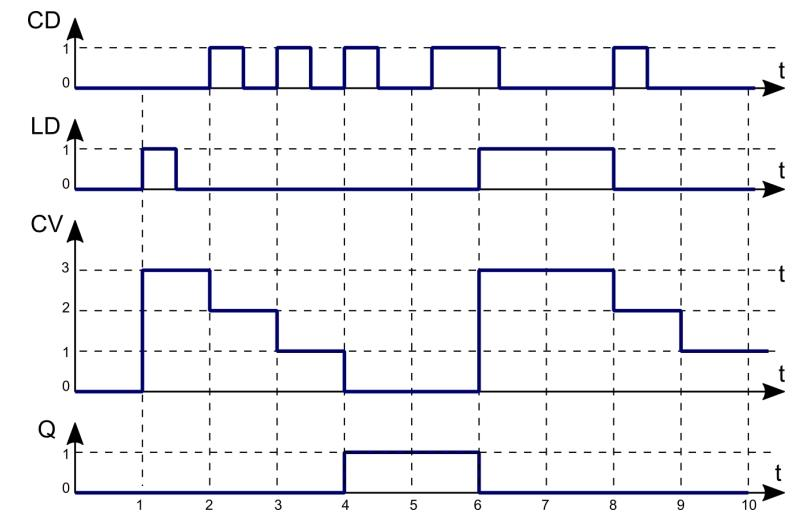

Na rysunku przedstawiono diagram działania jednego z bloków funkcjonalnych sterownika PLC. Jest to
A. blok timera opóźniającego załączenie TON
B. blok licznika impulsów zliczającego w dół CTD
C. blok licznika impulsów zliczającego w górę CTU
D. blok timera opóźniającego wyłączenie TOF
Montaż, uruchamianie i obsług…

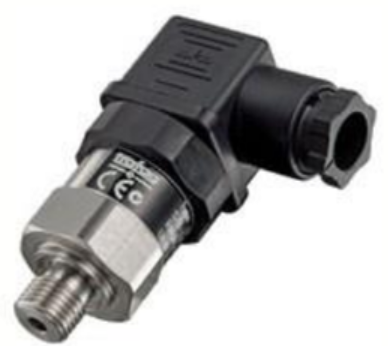

Które przyłącze procesowe jest zastosowane w przedstawionym czujniku?
| Parametry techniczne czujnika | |
|---|---|
- Ekonomiczny przetwornik ciśnienia - Zakres pomiarowy: 0 ... 1 bar / 0 ... 250 bar - Dokładność: 0,3% - Przyłącze procesowe: G¼" - Sygnał wyjściowy: 4 ... 20 mA - Przyłącze elektryczne: wtyczka kątowa - Temperatura medium: -25 ... 85 °C - Zasilanie: 9 ... 30 V DC | |
A. Wewnętrzny gwint 1/8”
B. Zewnętrzny gwint 1/4”
C. Zewnętrzny gwint 1/8”
D. Wewnętrzny gwint 1/4"
Montaż, uruchamianie i obsług…

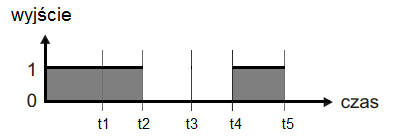

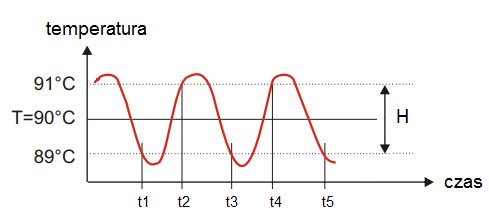

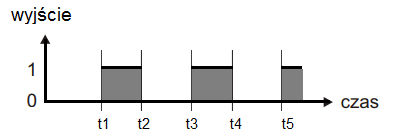

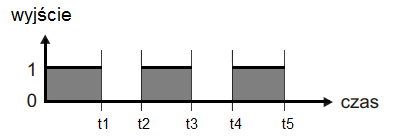

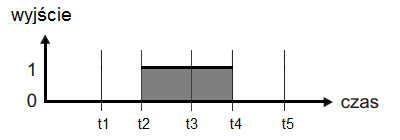

Regulator służy do utrzymywania w urządzeniach grzewczych temperatury T z zadaną histerezą H. Pomiar temperatury dokonywany jest za pomocą czujnika temperatury, zaś sterowanie elementem grzewczym odbywa się przez wyjście przekaźnikowe. Na którym wykresie czasowym przedstawiony jest prawidłowy sposób załączania wyjścia regulatora, zgodny z zamieszczonym przebiegiem temperatury?
A.
B.
C.
D.
Montaż, uruchamianie i obsług…
Do montażu czujnika przedstawionego na ilustracji niezbędne jest użycie
A. wkrętaków płaskich.
B. kluczy płaskich.
C. szczypiec seger.
D. szczypiec uniwersalnych.
Montaż, uruchamianie i obsług…
Który przyrząd pomiarowy należy zastosować do pomiaru amplitudy, częstotliwości i kształtu sygnałów w montowanych urządzeniach automatyki przemysłowej?
A. Multimetr.
B. Częstotliwościomierz.
C. Mostek RLC.
D. Oscyloskop.
Montaż, uruchamianie i obsług…
Do pomiaru temperatury w systemie automatyki użyto elementów oznaczonych jako Pt100 z przetwornikami pomiarowymi posiadającymi sygnał wyjściowy 4÷20 mA. Oznacza to, że w urządzeniu pomiarowym zastosowano czujniki
A. termoelektryczne.
B. rezystancyjne półprzewodnikowe.
C. bimetalowe.
D. rezystancyjne metalowe
