ELM.01 Pytanie 2
Kategorie: Sterowniki PLC Elementy wykonawcze
Montaż, uruchamianie i obsług…

W układzie zastosowano przekaźnik uniwersalny realizujący funkcję opóźnionego załączania. Aby uzyskać wymagane działanie przekaźnika, pokrętło nastawy funkcji należy ustawić

Ilustracja do pytania 2
A. w pozycji 3.
B. w pozycji 4.
C. w pozycji 2.
D. w pozycji 1.
Montaż, uruchamianie i obsług…

Wzrost wartości częstotliwości wyjściowej przemiennika częstotliwości zasilającego silnik indukcyjny prądu przemiennego powoduje

A. wzrost rezystancji uzwojeń silnika.
B. wzrost prędkości obrotowej wału silnika.
C. spadek rezystancji uzwojeń silnika.
D. spadek prędkości obrotowej wału silnika.
Montaż, uruchamianie i obsług…

Która z przekładni mechanicznych na pokazanych rysunkach pracuje zgodnie z przedstawionym schematem kinematycznym?

Ilustracja do pytania 4
A. Przekładnia 1.
Ilustracja do odpowiedzi A
B. Przekładnia 3.
Ilustracja do odpowiedzi B
C. Przekładnia 4.
Ilustracja do odpowiedzi C
D. Przekładnia 2.
Ilustracja do odpowiedzi D
ELM.01 Pytanie 5
Kategorie: Sterowniki PLC Elementy wykonawcze
Montaż, uruchamianie i obsług…

Określ, który blok funkcyjny musi być użyty w programie sterującym urządzeniem służącym do pakowania określonej liczby zabawek do kartonu.

A. Regulator PID.
B. Multiplekser analogowy.
C. Timer TON.
D. Licznik dwukierunkowy.
Montaż, uruchamianie i obsług…

Na podstawie fragmentu dokumentacji przekaźnika wskaż zaciski, do których należy podłączyć napięcie zasilania 24 V DC.

Ilustracja do pytania 7
A. Do zacisku 3 podłączyć „-”, a do zacisku 4 „+”
B. Do zacisku 1 podłączyć „-”, a do zacisku 3 „+”
C. Do zacisku 3 podłączyć „+”, a do zacisku 4 „-”
D. Do zacisku 1 podłączyć „+”, a do zacisku 3 „-”
ELM.01 Pytanie 9
Kategorie: Sterowniki PLC Elementy wykonawcze
Montaż, uruchamianie i obsług…

Na podstawie fragmentu instrukcji przekaźnika czasowego wskaż, które położenie przełączników realizuje funkcję załączenia z opóźnieniem.

Ilustracja do pytania 9
A. Położenie III
B. Położenie II
C. Położenie IV
D. Położenie I
Montaż, uruchamianie i obsług…

Na podstawie danych w tabeli, dobierz średnicę wiertła potrzebnego do wykonania otworu gwintowanego M5 w elemencie wykonanym z mosiądzu.

Średnice wierteł pod gwinty w różnych materiałach
Średnica gwintuŚrednica wiertła w mm
AluminiumŻeliwo, Brąz, MosiądzStal, Żeliwo ciągliwe, Stopy Zn,
32,32,42,5
3,52,72,82,9
43,13,23,3
4,53,53,63,7
54,04,14,2
5,54,34,44,5
64,74,85,0
75,75,86,0
86,46,56,7
108,18,28,4
............

A. 4,1 mm
B. 4,0 mm
C. 3,6 mm
D. 4,4 mm
ELM.01 Pytanie 13
Kategorie: Sterowniki PLC Elementy wykonawcze
Montaż, uruchamianie i obsług…

Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)

Ilustracja do pytania 13
A. ruch przerywany.
B. multiplikację przełożenia.
C. multiplikację obrotów.
D. ruch ciągły.
Montaż, uruchamianie i obsług…

Który układ łagodnego rozruchu (softstart) należy zastosować do silnika 1-fazowego prądu przemiennego o mocy 0,3 kW, jeżeli będzie on zamontowany bez dodatkowej obudowy, bezpośrednio przy silniku pracującym w środowisku wysokiego zapylenia?

Ilustracja do pytania 15
A. ATS01N212
B. ATS01N125
C. ATS01N109
D. ATS01N103
Montaż, uruchamianie i obsług…

Który rozrusznik typu „softstart” należy zastosować do łagodnego rozruchu silnika 1-fazowego prądu przemiennego o mocy 0,3 kW, jeżeli będzie on zamontowany bez dodatkowej obudowy, bezpośrednio przy silniku pracującym w środowisku wysokiego zapylenia?

Ilustracja do pytania 18
A. Rozrusznik 3.
B. Rozrusznik 1.
C. Rozrusznik 2.
D. Rozrusznik 4.
Montaż, uruchamianie i obsług…

Element zaznaczony na ilustracji strzałką, posiadający jedno uzwojenie, umożliwiający w zależności od konstrukcji obniżanie lub podwyższanie wartości napięcia przemiennego, to

Ilustracja do pytania 19
A. multimetr cyfrowy.
B. autotransformator.
C. silnik prądu stałego.
D. opornik dekadowy.
Montaż, uruchamianie i obsług…

Na podstawie fragmentu karty katalogowej zaworu elektromagnetycznego określ maksymalne wartości ciśnienia roboczego i temperatury medium.

Fragment karty katalogowej
Typ modułu pneumatykizawór elektromagnetyczny
GwintBSP 3/4"
Średnica zewnętrzna przewodu20 mm
Ciśnienie robocze0.1÷16 bar
Temperatura pracymax. 50°C
Temperatura medium maks.90°C
Napięcie zasilania24 V DC
Klasa szczelnościIP65
Materiał korpusumosiądz
Materiał uszczelnieniakauczuk NBR
Podłączenie elektryczneDIN 43650 typ A

A. Ciśnienie robocze 0,1 bara i temperatura 50°C
B. Ciśnienie robocze 10 barów i temperatura 90°C
C. Ciśnienie robocze 16 barów i temperatura 50°C
D. Ciśnienie robocze 16 barów i temperatura 90°C
Montaż, uruchamianie i obsług…

Jakie powinny być nastawy przełącznika przemiennika częstotliwości, aby można było sterować jego pracą za pomocą sygnału 0÷20 mA?

Ilustracja do pytania 24
A. 1-ON, 2-OFF, 3-OFF, 4-OFF
B. 1-OFF, 2-ON, 3-OFF, 4-OFF
C. 1-ON, 2-ON, 3-ON, 4-ON
D. 1-OFF, 2-OFF, 3-OFF, 4-OFF
Montaż, uruchamianie i obsług…

Na podstawie fragmentu dokumentacji przekaźnika wskaż zaciski, do których należy podłączyć napięcie zasilania 24 V DC.

Ilustracja do pytania 28
A. Do zacisku 1 podłączyć „+”, a do zacisku 3 „-”
B. Do zacisku 3 podłączyć „-”, a do zacisku 4 „+”
C. Do zacisku 1 podłączyć „-”, a do zacisku 3 „+”
D. Do zacisku 3 podłączyć „+”, a do zacisku 4 „-”
Montaż, uruchamianie i obsług…

Urządzenie, którego schemat przedstawiono na rysunku, pracuje w sposób oscylacyjny. Który zawór należy zamontować w miejscu oznaczonym X, aby prędkość wysuwania tłoczyska siłownika była większa od prędkości wsuwania?

Ilustracja do pytania 30
A. Dławiąco-zwrotny.
B. Podwójnego sygnału.
C. Przełącznik obiegu.
D. Progowy.
Montaż, uruchamianie i obsług…

Na podstawie przedstawionych w tabeli danych katalogowych wskaż zasilacz, którego należy użyć do zasilania akcesoriów napędu bram garażowych.

Dane katalogowe napędu bram garażowych
Napięcie zasilania (V ~/Hz)230/50
Napięcie zasilania akcesoriów (V DC)24
Maks. obciążenie akcesoriów [mA]200
Układ logicznyAutomatyczny/półautomatyczny
Wyprowadzenie płytyOtwieranie/stop/zabezpieczenia/układ kontrolny/ lampka błyskowa 24 V DC
Czas świecenia lampy oświetleniowej2 min


Zasilacz1234
Napięcie wejściowe110 ÷ 230 V AC,
50 ÷ 60 Hz		110 ÷ 230 V AC,
50 ÷ 60 Hz		230 V AC,
50 Hz		230 V AC,
50 Hz
Napięcie wyjściowe13,8 V DC12 V DC24 V AC24 V DC
Maksymalny prąd wyjściowy0,25 A2 A0,5 A0,3 A

A. 3
B. 4
C. 1
D. 2
Montaż, uruchamianie i obsług…

Którym kodem oznaczony będzie przekaźnik programowalny dobrany do układu automatycznego sterowania, jeżeli zasilanie układu będzie wynosiło 24 V DC, a maksymalne wartości prądów obciążenia nie będą przekraczały 8 A przy napięciu nie przekraczającym wartości 250 V AC.

Kod przekaźnikaNapięcie zasilaniaWyjściaZnamionowe obciążenie wyjścia
001230 V AC4 wyjścia przekaźnikowe10 A/ 250 V AC
00224 V DC4 wyjścia przekaźnikowe10 A/ 250 V AC
00324 V DC4 wyjścia tranzystorowe0,5 A/ 24 V DC
00412 V DC4 wyjścia przekaźnikowe10 A/ 250 V AC
005220 V DC4 wyjścia przekaźnikowe10 A/ 250 V AC

A. 005
B. 002
C. 004
D. 003
Montaż, uruchamianie i obsług…

Silnik trójfazowy napędzający taśmociąg linii montażowej jest sterowany za pomocą układu łagodnego rozruchu. Aby czas zatrzymania silnika wynosił 1 sekundę, konieczne jest ustawienie pokrętła

Ilustracja do pytania 33
A. górnego na 1
B. dolnego i górnego na 1
C. środkowego na 100
D. dolnego na 1
Montaż, uruchamianie i obsług…

Jakie powinny być nastawy przełącznika przemiennika częstotliwości, aby można było sterować jego pracą za pomocą sygnału 0÷20 mA?

Ilustracja do pytania 37
A. 1-ON, 2-OFF, 3-OFF, 4-OFF
B. 1-OFF, 2-OFF, 3-OFF, 4-OFF
C. 1-ON, 2-ON, 3-ON, 4-ON
D. 1-OFF, 2-ON, 3-OFF, 4-OFF
Montaż, uruchamianie i obsług…

Regulator służy do utrzymywania w urządzeniach grzewczych temperatury T z zadaną histerezą H. Pomiar temperatury dokonywany jest za pomocą czujnika temperatury, zaś sterowanie elementem grzewczym odbywa się przez wyjście przekaźnikowe. Na którym wykresie czasowym przedstawiony jest prawidłowy sposób załączania wyjścia regulatora, zgodny z zamieszczonym przebiegiem temperatury?

Ilustracja do pytania 39
A.
Ilustracja do odpowiedzi A
B.
Ilustracja do odpowiedzi B
C.

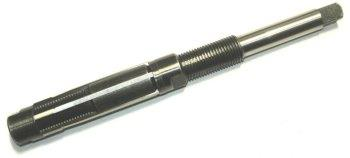

Ilustracja do odpowiedzi C
D.
Ilustracja do odpowiedzi D
