Montaż, uruchamianie i obsług…
Do trasowania na płaszczyźnie stosuje się
A. pryzmę.
B. wałeczki pomiarowe.
C. średnicówkę mikrometryczną.
D. rysik.
Filtrowanie pytań
Montaż, uruchamianie i obsług…
Który wynik pomiaru rezystancji żyły przewodu YLY 3x10 mm2 o długości około 8 m wskazuje na jej ciągłość?
A. Wynik 1.
B. Wynik 3.
C. Wynik 4.
D. Wynik 2.
Montaż, uruchamianie i obsług…
Wzrost wartości częstotliwości wyjściowej przemiennika częstotliwości zasilającego silnik indukcyjny prądu przemiennego powoduje
A. wzrost rezystancji uzwojeń silnika.
B. spadek rezystancji uzwojeń silnika.
C. wzrost prędkości obrotowej wału silnika.
D. spadek prędkości obrotowej wału silnika.
Montaż, uruchamianie i obsług…
Do przykręcania lub odkręcania nakrętki przedstawionej na rysunku przeznaczony jest klucz
A. hakowy.
B. czołowy.
C. imbusowy.
D. nasadowy.
Montaż, uruchamianie i obsług…
W celu zmierzenia mocy czynnej pobieranej z sieci elektrycznej przez klimatyzator, należy użyć
A. termometru i miernika natężenia przepływu powietrza.
B. woltomierza i miernika natężenia przepływu powietrza.
C. termometru i woltomierza.
D. woltomierza i amperomierza.
Montaż, uruchamianie i obsług…
Przetwornik przedstawiony na rysunkach to
A. zadajnik cyfrowo-analogowy.
B. analogowo-cyfrowy konwerter USB.
C. przetwornica napięcia.
D. przetwornik PWM.
Montaż, uruchamianie i obsług…
Na podstawie zamieszczonych w tabeli parametrów technicznych enkodera wskaż wartość napięcia zasilania, pozwalającą na jego prawidłową pracę.
| Wybrane parametry techniczne enkodera | |
|---|---|
| Zasilanie | 5 V DC ±10 % |
| Pobór prądu | ≤ 60 mA |
| Prędkość obrotowa | 10 000 rpm |
| Rozdzielczość | 5 ÷ 6000 imp./obr |
| Temperatura pracy | -25 ÷ +100°C |
| Średnica osi | Ø10 mm |
| Średnica obudowy | Ø58 mm |
A. 5,4 V DC
B. 4,4 V DC
C. 10,0 V DC
D. 15,0 V DC
Montaż, uruchamianie i obsług…
Którym z przedstawionych na rysunkach miernikiem należy się posłużyć przy testowaniu okablowania strukturalnego?
A.
B.
C.
D.
Montaż, uruchamianie i obsług…
Do wykonania połączeń w przedstawionej na rysunku puszce zaciskowej silnika elektrycznego należy wykorzystać
A. wkrętak płaski.
B. klucz imbusowy.
C. klucz płaski.
D. wkrętak torx.
Montaż, uruchamianie i obsług…
Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionym rysunku, a z drugiej żyły pozostały niepodłączone. Wykonywany w ten sposób pomiar dotyczy
A. rezystancji izolacji między żyłami L1, L2, L3 a żyłą PEN.
B. sumy rezystancji żył L1, L2, L3, PEN
C. sumy rezystancji izolacji żył L1, L2, L3
D. rezystancji żył L1, L2, L3, PEN
Montaż, uruchamianie i obsług…
Wartość temperatury wskazana przez termometr przedstawiony na rysunku wynosi
A. 8°C
B. 19°C
C. 9°C
D. 18°C
Montaż, uruchamianie i obsług…
Na podstawie danych w tabeli, dobierz średnicę wiertła potrzebnego do wykonania otworu gwintowanego M5 w elemencie wykonanym z mosiądzu.
| Średnice wierteł pod gwinty w różnych materiałach | |||
|---|---|---|---|
| Średnica gwintu | Średnica wiertła w mm | ||
| Aluminium | Żeliwo, Brąz, Mosiądz | Stal, Żeliwo ciągliwe, Stopy Zn, | |
| 3 | 2,3 | 2,4 | 2,5 |
| 3,5 | 2,7 | 2,8 | 2,9 |
| 4 | 3,1 | 3,2 | 3,3 |
| 4,5 | 3,5 | 3,6 | 3,7 |
| 5 | 4,0 | 4,1 | 4,2 |
| 5,5 | 4,3 | 4,4 | 4,5 |
| 6 | 4,7 | 4,8 | 5,0 |
| 7 | 5,7 | 5,8 | 6,0 |
| 8 | 6,4 | 6,5 | 6,7 |
| 10 | 8,1 | 8,2 | 8,4 |
| ... | ... | ... | ... |
A. 3,6 mm
B. 4,1 mm
C. 4,0 mm
D. 4,4 mm
Montaż, uruchamianie i obsług…
Do pomiaru temperatury należy zastosować przyrząd pomiarowy przedstawiony na rysunku oznaczonym literą
A. Przyrząd 1.
B. Przyrząd 2.
C. Przyrząd 3.
D. Przyrząd 4.
Montaż, uruchamianie i obsług…
Do pomiaru której wielkości fizycznej służy przetwornik przedstawiony na rysunku?
A. Natlenienia.
B. Natężenia przepływu.
C. Temperatury.
D. Ciśnienia.
Montaż, uruchamianie i obsług…
Przed podłączeniem układu pneumatycznego do układu zasilającego ustawia się odpowiednią wartość ciśnienia. Do odczytu nastawianej wartości trzeba użyć
A. pirometru.
B. rotametru.
C. termometru.
D. manometru.
Montaż, uruchamianie i obsług…
Na podstawie przedstawionej tabliczki znamionowej wskaż dopuszczalny zakres napięć zasilania silnika prądu przemiennego, posiadającego uzwojenia połączone w gwiazdę zasilanego z sieci o częstotliwości 60 Hz.
A. 254 ÷ 277 V
B. 220 ÷ 240 V
C. 380 ÷ 420 V
D. 440 ÷ 480 V
Montaż, uruchamianie i obsług…
Na podstawie tabeli, określ ile oleju należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400.
| Typ pompy | Ilość oleju w silniku [l] | Ilość oleju w komorze olejowej [l] | Całkowita ilość oleju w pompie [l] |
|---|---|---|---|
| IF1 100; 150; 200 | 0,40 | - | 0,40 |
| IF1 50; 75; 100; 150; 200 | 0,40 | - | 0,40 |
| IF2 300 | 0,90 | 0,12 | 1,02 |
| IF1 300; 400 | 1,70 | 0,12 | 1,82 |
| IF2 400 | 1,70 | 0,12 | 1,82 |
| IF1 550 | 1,70 | 0,12 | 1,82 |
| IF2 550 | 1,70 | 0,12 | 1,82 |
| IF1 750 | 2,00 | 0,12 | 2,12 |
| IF1 1000 | 2,00 | 0,12 | 2,12 |
| IF1 1500; 2000 | 5,00 | 0,18 | 5,18 |
A. 1,82 l
B. 0,90 l
C. 1,70 l
D. 0,40 l
Montaż, uruchamianie i obsług…
Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionym rysunku, a z drugiej żyły pozostały niepodłączone. Wykonywany w ten sposób pomiar dotyczy
A. sumy rezystancji żył L1, L2, L3, PEN
B. rezystancji żył L1, L2, L3, PEN
C. rezystancji izolacji między żyłami L1, L2, L3 a żyłą PEN
D. sumy rezystancji izolacji żył L1 i L2, L3
Montaż, uruchamianie i obsług…
Element przedstawione na rysunku to
A. termometr rtęciowy.
B. czujnik rezystancyjny.
C. pirometr.
D. czujnik pojemnościowy.
Montaż, uruchamianie i obsług…
Który układ łagodnego rozruchu (softstart) należy zastosować do silnika 1-fazowego prądu przemiennego o mocy 0,3 kW, jeżeli będzie on zamontowany bez dodatkowej obudowy, bezpośrednio przy silniku pracującym w środowisku wysokiego zapylenia?
A. ATS01N103
B. ATS01N109
C. ATS01N212
D. ATS01N125
Montaż, uruchamianie i obsług…
Aby sprawdzić ciągłość połączeń elektrycznych, należy podłączyć przewody pomiarowe do zacisków
A. 10A i COM i ustawić pokrętło w pozycji Ω
B. VΩ i COM i ustawić pokrętło w pozycji V
C. VΩ i COM i ustawić pokrętło w pozycji Ω
D. mA i COM i ustawić pokrętło w pozycji A
Montaż, uruchamianie i obsług…
Do bezpośredniego pomiaru wartości napięcia zasilającego cewkę elektrozaworu należy użyć
A. woltomierza.
B. omomierza.
C. watomierza.
D. amperomierza.
Montaż, uruchamianie i obsług…
Który rozrusznik typu „softstart” należy zastosować do łagodnego rozruchu silnika 1-fazowego prądu przemiennego o mocy 0,3 kW, jeżeli będzie on zamontowany bez dodatkowej obudowy, bezpośrednio przy silniku pracującym w środowisku wysokiego zapylenia?
A. Rozrusznik 4.
B. Rozrusznik 3.
C. Rozrusznik 2.
D. Rozrusznik 1.
ELM.01 Pytanie 24
Montaż, uruchamianie i obsług…
Na schemacie zespołu przygotowania powietrza symbol graficzny manometru oznaczono cyfrą
A. 2
B. 3
C. 1
D. 4
Montaż, uruchamianie i obsług…
Element zaznaczony na ilustracji strzałką, posiadający jedno uzwojenie, umożliwiający w zależności od konstrukcji obniżanie lub podwyższanie wartości napięcia przemiennego, to
A. autotransformator.
B. opornik dekadowy.
C. multimetr cyfrowy.
D. silnik prądu stałego.
Montaż, uruchamianie i obsług…
Na podstawie danych zawartych w tabeli wskaż co oznacza litera H w oznakowaniu przewodu elektrycznego, układanego na stałe?
A. Izolacja żył wykonana z polwinitu.
B. Zewnętrzna powłoka izolacyjna wykonana z gumy silikonowej.
C. Izolacja żył wykonana z gumy.
D. Zewnętrzna powłoka izolacyjna wykonana z materiału bezhalogenowego.
Montaż, uruchamianie i obsług…
Na podstawie opisu zamieszczonego na obudowie urządzenia określ jego rodzaj.
A. Zasilacz 230 V AC / 24 V DC
B. Obiektowy separator napięć 24 V DC
C. Przetwornica akumulatorowa 2x24 V / 230 V AC
D. Przetwornica napięcia 2x24 V DC / 230 V AC
Montaż, uruchamianie i obsług…
Którym narzędziem nie można ściągnąć izolacji z przewodów elektrycznych wielożyłowych?
A. Narzędzie 1
B. Narzędzie 4
C. Narzędzie 3
D. Narzędzie 2
Montaż, uruchamianie i obsług…
W dokumentacji powykonawczej nie należy umieszczać
A. warunków gwarancji.
B. dowodów zakupu z cenami.
C. certyfikatów użytych materiałów.
D. protokołów pomiarowych.
Montaż, uruchamianie i obsług…
Przedstawiony na zdjęciu czujnik jest przeznaczony do detekcji
A. temperatury.
B. ciśnienia.
C. naprężeń.
D. pola magnetycznego.
Montaż, uruchamianie i obsług…
Która z przedstawionych tabliczek znamionowych opisuje silnik elektryczny przeznaczony do pracy ciągłej?
A. Tabliczka 1.
B. Tabliczka 2.
C. Tabliczka 3.
D. Tabliczka 4.
Montaż, uruchamianie i obsług…
Który z czujników należy zastosować przy wytłaczarce, jeśli wymagany jest zasięg działania 0,8 ÷ 0,9 mm oraz zmiana temperatury od 0 do +90 °C?
| Typ | HPD1204-PK | HPD1202-NK | HPD1406-NK | HPD1408-PK |
|---|---|---|---|---|
| Zasięg (mm) | 0,8 do 1,4 | 0 do 1,6 | 0,5 do 1,8 | 0,8 do 2,4 |
| Temperatura pracy (°C) | +20 do +130 | -20 do +110 | -20 do +80 | +10 do +130 |
| Obudowa | IP68 | IP67 | IP54 | IP65 |
| Czujnik 1. | Czujnik 2. | Czujnik 3. | Czujnik 4. |
A. Czujnik 1.
B. Czujnik 2.
C. Czujnik 3.
D. Czujnik 4.
Montaż, uruchamianie i obsług…
Do demontażu przyłącza przedstawionego na rysunku należy użyć
A. klucza imbusowego.
B. klucza płaskiego.
C. wkrętaka krzyżowego.
D. wkrętaka płaskiego.
Montaż, uruchamianie i obsług…
Który z elementów należy zastosować do wykonania rozgałęzienia sygnału/przewodu pneumatycznego w celu podłączenia w układzie manometru?
A. Element 2.
B. Element 1.
C. Element 4.
D. Element 3.
Montaż, uruchamianie i obsług…
Urządzenie 1-fazowe jest oznaczone symbolem. W celu podłączenia do sieci niezbędne będzie podpięcie do niego przewodów
A. N, PE
B. L, N
C. L, PE
D. L, N, PE
Montaż, uruchamianie i obsług…

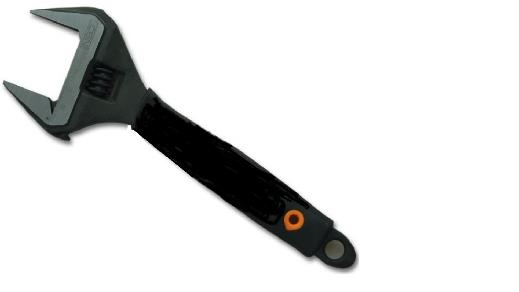

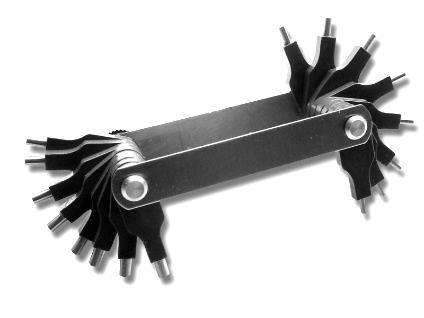

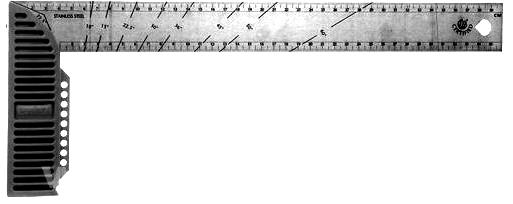

Przyrząd do sprawdzania średnicy otworów przedstawia
A. ilustracja 1.
B. ilustracja 3.
C. ilustracja 4.
D. ilustracja 2.
Montaż, uruchamianie i obsług…
Którego z przedstawionych na rysunkach mierników należy użyć w celu sprawdzenia poprawności wskazań sygnału wyjściowego +Q1 analogowego łącznika krańcowego?
A.
B.
C.
D.
Montaż, uruchamianie i obsług…
Dobierz przewód do wykonania połączenia silnika 3-fazowego z przemiennikiem częstotliwości.
A. Przewód 1.
B. Przewód 2.
C. Przewód 4.
D. Przewód 3.
Montaż, uruchamianie i obsług…

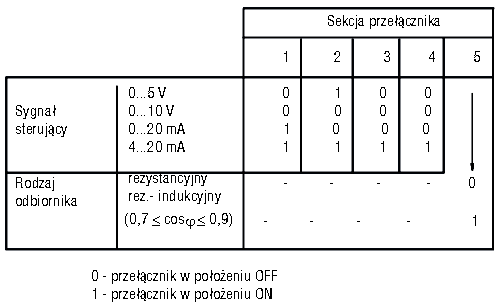

Jakie powinny być nastawy przełącznika przemiennika częstotliwości, aby można było sterować jego pracą za pomocą sygnału 0÷20 mA?
A. 1-OFF, 2-OFF, 3-OFF, 4-OFF
B. 1-OFF, 2-ON, 3-OFF, 4-OFF
C. 1-ON, 2-OFF, 3-OFF, 4-OFF
D. 1-ON, 2-ON, 3-ON, 4-ON
Montaż, uruchamianie i obsług…
Aby dokręcić nakrętkę z określonym momentem obrotowym, należy zastosować klucz
A. grzechotkowy.
B. udarowy.
C. przegubowy.
D. dynamometryczny.
