Technik mechanik - pytania egzaminacyjne

Część praktyczna egzaminu

Arkusze praktyczne MEC.03 (16 arkuszy)Arkusze praktyczne MEC.05 (24 arkusze)Arkusze praktyczne MEC.08 (17 arkuszy)Arkusze praktyczne MEC.09 (18 arkuszy, 18 z rozwiązaniem)Rozwiązania krok po kroku MEC.09 Arkusze praktyczne MEC.11 (2 arkusze)

MEC.09Pytanie 1

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Obróbka i technologie

Określ kolejność technologiczną podczas wykonania czopu przedstawionego na rysunku.

Rysunek czopu z kołnierzem w półprzekroju z wymiarami średnic ϕ14-ϕ70 i długości 13-67 mm

A. Toczenie, wiercenie, rozwiercania, nawiercanie.

B. Wiercenie, rozwiercanie, toczenie gwintowanie.

C. Toczenie, nawiercanie, wiercenie, wytaczanie.

D. Wiercenie, toczenie, gwintowanie, rozwiercanie.

MEC.05Pytanie 2

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Pomiary i kontrola jakości

Pomiar przedstawiony na rysunku wykonywany jest

A. mikrometrem.

B. przymiarem kreskowym.

C. średnicówką mikrometryczną.

D. suwmiarką.

MEC.03Pytanie 3

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Konserwacja i eksploatacja

Niezawodność oraz trwałość maszyn i urządzeń nie są uzależnione od

A. warunków eksploatacji

B. standardu wykonania

C. rozwiązania konstrukcyjnego

D. daty wyprodukowania

MEC.09Pytanie 4

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Aby uzyskać twardą powierzchnię odporną na zużycie, przy jednoczesnym zachowaniu plastycznego rdzenia, który nie pęka pod wpływem zmiennych obciążeń, elementy maszyn należy poddać

A. hartowaniu na wskroś

B. wyżarzaniu odprężającemu

C. wyżarzaniu zupełnemu

D. hartowaniu powierzchniowemu

MEC.05Pytanie 5

Użytkowanie obrabiarek skrawa…

Kategorie: Parametry i procesy obróbki Pomiary i kontrola jakości

Urządzeniem stosowanym do oceny chropowatości powierzchni jest

A. głowica goniometryczna

B. współrzędnościowa maszyna pomiarowa

C. profilometr optyczny

D. czujnik optyczno-mechaniczny

MEC.08Pytanie 6

Wykonywanie i naprawa element…

Kategorie: Narzędzia i oprzyrządowanie Materiały i połączenia

Zębatki używane w urządzeniach RTV oraz AGD zazwyczaj produkowane są z

A. proszków ściernych

B. materiałów narzędziowych

C. tworzyw sztucznych

D. cynów lutowniczych

MEC.03Pytanie 7

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Jaką metodą nie przeprowadza się regeneracji uszkodzonego korpusu maszyny?

A. Lutowania miękkiego

B. Spawania acetylenowego

C. Spawania elektrycznego

D. Za pomocą nakładki

MEC.08Pytanie 8

Wykonywanie i naprawa element…

Kategorie: Narzędzia i oprzyrządowanie Materiały i połączenia Naprawa i regeneracja

Na podstawie danych w tabeli dobierz łożysko wzdłużne dla wału o średnicy 12 mm. Z uwagi na gabaryty obudowy średnica łożyska nie może być większa niż 28 mm, a jego szerokość większa niż 11 mm.

Łożyska wzdłużne
Symbol	wymiary podstawowe
Symbol	d [mm]	D[mm]	B[mm]
51200	10	28	11
51100	10	24	9
51201	12	28	11
51101		26	6
53201		28	11,4
51202	15	32	12
51102		28	9
53202		32	13,5

A. 53202

B. 53201

C. 51200

D. 51201

MEC.08Pytanie 9

Wykonywanie i naprawa element…

Kategorie: Obróbka mechaniczna Narzędzia i oprzyrządowanie

Przedstawione na rysunku narzędzia służą do wykonania operacji

Zdjęcie dwóch narzędzi ręcznych z jasnymi rękojeściami

A. piłowania.

B. gładzenia.

C. docierania.

D. skrobania.

MEC.09Pytanie 10

Organizacja i nadzorowanie pr…

Kategorie: Organizacja produkcji

W procesie przygotowania technologicznego nie jest konieczne stworzenie

A. norm czasu pracy

B. analizy technologiczności konstrukcji

C. wykazu pomocy warsztatowych

D. projektu technicznego

MEC.05Pytanie 11

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Parametry i procesy obróbki Rysunek techniczny i oznaczenia

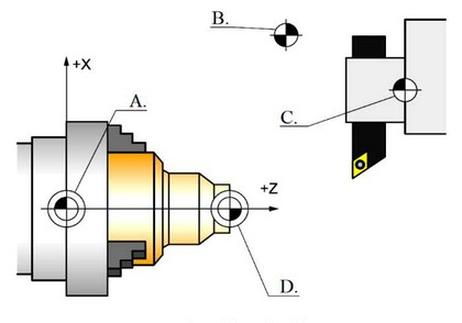

Wartości korekcyjne L1 i L2 noża tokarskiego przedstawionego na rysunku odnoszone są do punktu

A. zerowego przedmiotu obrabianego.

B. odniesienia narzędzia.

C. zerowego obrabiarki.

D. wymiany narzędzia.

MEC.03Pytanie 12

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Pomiary i tolerancje Konserwacja i eksploatacja

Wczesne zidentyfikowanie zużycia łożysk tocznych pozwala na

A. pomiar luzów

B. pomiar drgań

C. ocena wizualna

D. badanie endoskopowe

MEC.03Pytanie 13

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Materiały i korozja

Jakie są wydatki na materiały niezbędne do realizacji dziennej normy produkcji w przedsiębiorstwie wytwarzającym koła zębate, zatrudniającym 8 pracowników, jeżeli każdy z nich produkuje codziennie 50 kół zębatych, a do wytworzenia jednego koła zębatego potrzeba 0,5 kg surowca? Cena 1 kg surowca wynosi 10 zł?

A. 2 000 zł

B. 4 000 zł

C. 2 500 zł

D. 500 zł

MEC.03Pytanie 14

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Technika obróbcza wykorzystywana do produkcji gwintów na obrabianych elementach w procesie produkcji seryjnej to

A. walcowanie

B. kucie

C. tłoczenie

D. ciągnienie

MEC.03Pytanie 15

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Na rysunku przedstawiono

A. suwnicę pomostową.

B. żuraw przyścienny.

C. przenośnik podwieszony.

D. suwnicę bramową.

MEC.03Pytanie 16

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Dźwignice, które obracają się wokół własnej pionowej osi, mające przestrzeń roboczą w kształcie walca, gdzie wysokość walca jest równa wysokości podnoszenia, a promień podstawy odpowiada wysięgowi ramienia, nazywamy

A. cięgnikami

B. żurawiami

C. dźwignikami

D. suwnicami

MEC.03Pytanie 17

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Pomiary i tolerancje

Zapis ÄŽÂ†52H8/d8 jest oznaczeniem pasowania

Pasowanie	Symbole tolerancji
Pasowanie	otworu	wałka
luźne	A - H	a - h
mieszane	J - N	j - n
ciasne	P - U	p - u

A. mieszanego, stały otwór.

B. luźnego, stały otwór.

C. ciasnego, stały wałek.

D. luźnego, stały wałek.

MEC.05Pytanie 18

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie Rysunek techniczny i oznaczenia

Na rysunku przedstawiono schemat ustalenia przedmiotu obrabianego przy użyciu

A. podpory pryzmowej i docisku.

B. podpory samonastawnej i oporu.

C. podpory regulowanej i trzpienia krótkiego.

D. podpory stałej i kołka.

MEC.03Pytanie 19

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż Pomiary i tolerancje

Wałek o średnicy d obciążony jest dwiema siłami F. Moment skręcający wałek wynosi

MEC.03Pytanie 20

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Na zdjęciu przedstawiono koło zębate o zębach

A. skośnych.

B. daszkowych.

C. stożkowych.

D. śrubowych.

MEC.05Pytanie 21

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Rysunek techniczny i oznaczenia

Na rysunku przedstawiono wiertarkę

A. promieniową.

B. stołową.

C. słupową.

D. stojakową.

MEC.05Pytanie 22

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

Do mocowania nawiertaka należy zastosować oprawkę narzędziową przedstawioną na rysunku

MEC.03Pytanie 23

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Przy naprawie łożyska ślizgowego poprzez wylewanie stopu łożyskowego, przed przystąpieniem do wylania stopu, panewkę trzeba

A. podgrzać do temperatury przemiany fazowej dla danego stopu

B. odtłuścić przy użyciu rozpuszczalnika ftalowego

C. schłodzić przy pomocy ciekłego azotu

D. nagrzać do temperatury 250÷270°C

MEC.03Pytanie 24

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Które narzędzie należy zastosować do wykręcenia śruby w połączeniu pokazanym na rysunku?

A. Wkrętak krzyżakowy.

B. Wkrętak płaski.

C. Klucz nasadowy.

D. Klucz płaski dwustronny.

MEC.05Pytanie 25

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

Która maszyna narzędziowa wykonuje główny ruch roboczy w formie posuwisto-zwrotnej, a narzędzie porusza się w ruchu obrotowym oraz wgłębnym?

A. Honownica

B. Strugarka wzdłużna

C. Przeciągarka

D. Szlifierka do płaszczyzn

MEC.09Pytanie 26

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty Pomiary i kontrola jakości

Wydłużenie względne (ε) pręta stalowego poddanego rozciąganiu wyniosło 2%. Jaka będzie wartość naprężeń rozciągających (σ), jeżeli moduł Younga E = 9·10⁹ Pa?

Skorzystaj z zależności:

\[ E = \frac{\sigma}{\varepsilon} \]

A. 900 MPa

B. 180 MPa

C. 200 MPa

D. 450 MPa

MEC.05Pytanie 27

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Parametry i procesy obróbki Bezpieczeństwo i eksploatacja

Które zjawisko może powstać w wyniku obróbki skrawaniem, w wysokiej temperaturze przy braku chłodzenia i zbyt miękkim materiale płytki skrawającej?

MEC.09Pytanie 28

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Pomiary i kontrola jakości

Na podstawie danych w tabeli wybierz rodzaj obróbki w celu uzyskania minimalnej chropowatości Rz = 1,6.

Ra	Rz	Rodzaj obróbki
1,25	6,3	Szlifowanie zgrubne
0,63	3,2	Szlifowanie dokładne
0,32	1,6	Szlifowanie wykończeniowe
0,16	0,8	Docieranie

A. Docieranie.

B. Szlifowanie wykończeniowe.

C. Szlifowanie zgrubne.

D. Szlifowanie dokładne.

MEC.09Pytanie 29

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty Organizacja produkcji

Do tzw. danych technologicznych dotyczących procesu wytwarzania nie wlicza się informacji

A. o personelu

B. o urządzeniach technologicznych

C. o surowcach i półproduktach

D. o obrotach przedsiębiorstwa

MEC.09Pytanie 30

Organizacja i nadzorowanie pr…

Kategorie: Pomiary i kontrola jakości Organizacja produkcji

System CAP (Computer Aided Planning) jest stosowany w

A. wsparciu w realizacji zadań związanych z planowaniem pracy

B. jako kluczowe narzędzie dla projektanta

C. nadzorowaniu pracy narzędzi i przepływów materiałów

D. projektowaniu, planowaniu oraz realizacji procedur jakościowych

MEC.05Pytanie 31

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

Długi trzpień stały jest wykorzystywany do mocowania obrabianego elementu na powierzchni

A. zewnętrznej

B. bocznej

C. wewnętrznej

D. czołowej

MEC.03Pytanie 32

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Krótkie walcowe elementy służące zazwyczaj do łączenia różnorodnych przegubów to

A. sworznie

B. zawleczki

C. klin

D. wpusty

MEC.05Pytanie 33

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

Na której obrabiarce stosowane jest narzędzie skrawające przedstawione na rysunku?

Rysunek długiego narzędzia skrawającego z rzędami zębów

A. Frezarce bramowej.

B. Wiertarce promieniowej.

C. Tokarce karuzelowej.

D. Przeciągarce pionowej.

MEC.05Pytanie 34

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Rysunek techniczny i oznaczenia

Na którym rysunku przedstawiono zabieg pogłębiania walcowo-czołowego?

MEC.03Pytanie 35

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Do kategorii sprzęgieł automatycznych zaliczamy sprzęgła

A. nierozłączne

B. odśrodkowe

C. sterowane

D. samonastawne

MEC.03Pytanie 36

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Materiały i korozja

Jakie przybliżone będzie maksymalne naprężenie na ściskanie dla stali, której maksymalne naprężenie na rozciąganie wynosi 150 MPa?

A. 90 MPa

B. 150 MPa

C. 120 MPa

D. 180 MPa

MEC.05Pytanie 37

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Który zabieg obróbki skrawaniem przedstawiono na ilustracji?

A. Rozwiercanie.

B. Pogłębianie

C. Powiercanie.

D. Wiercenie.

MEC.05Pytanie 38

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Parametry i procesy obróbki

Jednym z symptomów zużycia ostrza narzędzia do skrawania jest wzrost

A. poziomu hałasu

B. precyzji wymiarowej

C. gładkości powierzchni

D. efektywności obróbki

MEC.05Pytanie 39

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki Rysunek techniczny i oznaczenia

Który zabieg obróbki skrawaniem należy wykonać na powierzchni oznaczonej na rysunku Tr24x5?

A. Frezowanie rowka pod wpust.

B. Frezowanie powierzchni płaskiej.

C. Nacinanie uzębienia.

D. Nacinanie gwintu.

MEC.09Pytanie 40

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Pomiary i kontrola jakości

Technik mechanik - pytania egzaminacyjne

Część praktyczna egzaminu

Filtrowanie pytań

Określ kolejność technologiczną podczas wykonania czopu przedstawionego na rysunku.

Pomiar przedstawiony na rysunku wykonywany jest

Niezawodność oraz trwałość maszyn i urządzeń nie są uzależnione od

Aby uzyskać twardą powierzchnię odporną na zużycie, przy jednoczesnym zachowaniu plastycznego rdzenia, który nie pęka pod wpływem zmiennych obciążeń, elementy maszyn należy poddać

Urządzeniem stosowanym do oceny chropowatości powierzchni jest

Zębatki używane w urządzeniach RTV oraz AGD zazwyczaj produkowane są z

Jaką metodą nie przeprowadza się regeneracji uszkodzonego korpusu maszyny?

Na podstawie danych w tabeli dobierz łożysko wzdłużne dla wału o średnicy 12 mm. Z uwagi na gabaryty obudowy średnica łożyska nie może być większa niż 28 mm, a jego szerokość większa niż 11 mm.

Przedstawione na rysunku narzędzia służą do wykonania operacji

W procesie przygotowania technologicznego nie jest konieczne stworzenie

Wartości korekcyjne L1 i L2 noża tokarskiego przedstawionego na rysunku odnoszone są do punktu

Wczesne zidentyfikowanie zużycia łożysk tocznych pozwala na

Technika obróbcza wykorzystywana do produkcji gwintów na obrabianych elementach w procesie produkcji seryjnej to

Na rysunku przedstawiono

Dźwignice, które obracają się wokół własnej pionowej osi, mające przestrzeń roboczą w kształcie walca, gdzie wysokość walca jest równa wysokości podnoszenia, a promień podstawy odpowiada wysięgowi ramienia, nazywamy

Zapis ÄŽÂ†52H8/d8 jest oznaczeniem pasowania

Na rysunku przedstawiono schemat ustalenia przedmiotu obrabianego przy użyciu

Wałek o średnicy d obciążony jest dwiema siłami F. Moment skręcający wałek wynosi

Na zdjęciu przedstawiono koło zębate o zębach

Na rysunku przedstawiono wiertarkę

Do mocowania nawiertaka należy zastosować oprawkę narzędziową przedstawioną na rysunku

Przy naprawie łożyska ślizgowego poprzez wylewanie stopu łożyskowego, przed przystąpieniem do wylania stopu, panewkę trzeba

Które narzędzie należy zastosować do wykręcenia śruby w połączeniu pokazanym na rysunku?

Która maszyna narzędziowa wykonuje główny ruch roboczy w formie posuwisto-zwrotnej, a narzędzie porusza się w ruchu obrotowym oraz wgłębnym?

Wydłużenie względne (ε) pręta stalowego poddanego rozciąganiu wyniosło 2%. Jaka będzie wartość naprężeń rozciągających (σ), jeżeli moduł Younga E = 9·109 Pa?

Które zjawisko może powstać w wyniku obróbki skrawaniem, w wysokiej temperaturze przy braku chłodzenia i zbyt miękkim materiale płytki skrawającej?

Na podstawie danych w tabeli wybierz rodzaj obróbki w celu uzyskania minimalnej chropowatości Rz = 1,6.

Do tzw. danych technologicznych dotyczących procesu wytwarzania nie wlicza się informacji

System CAP (Computer Aided Planning) jest stosowany w

Długi trzpień stały jest wykorzystywany do mocowania obrabianego elementu na powierzchni

Krótkie walcowe elementy służące zazwyczaj do łączenia różnorodnych przegubów to

Na której obrabiarce stosowane jest narzędzie skrawające przedstawione na rysunku?

Na którym rysunku przedstawiono zabieg pogłębiania walcowo-czołowego?

Do kategorii sprzęgieł automatycznych zaliczamy sprzęgła

Jakie przybliżone będzie maksymalne naprężenie na ściskanie dla stali, której maksymalne naprężenie na rozciąganie wynosi 150 MPa?

Który zabieg obróbki skrawaniem przedstawiono na ilustracji?

Jednym z symptomów zużycia ostrza narzędzia do skrawania jest wzrost

Który zabieg obróbki skrawaniem należy wykonać na powierzchni oznaczonej na rysunku Tr24x5?

Do pomiaru chropowatości powierzchni należy zastosować przyrząd przedstawiony na rysunku oznaczonym literą

Wydłużenie względne (ε) pręta stalowego poddanego rozciąganiu wyniosło 2%. Jaka będzie wartość naprężeń rozciągających (σ), jeżeli moduł Younga E = 9·10⁹ Pa?
