Użytkowanie obrabiarek skrawa…
Jakie narzędzie wykorzystuje się do pomiaru grubości zęba w kole zębatym?
A. mikrometr zewnętrzny
B. przyrząd szczękowy
C. średnicówka mikrometryczna
D. suwmiarka modułowa
Filtrowanie pytań
MEC.05 Pytanie 82
Użytkowanie obrabiarek skrawa…
Na diagramie przedstawiono wykres łamania wióra dla płytki CCGT 060202-1L, która służy do obróbki
A. wykańczającej żeliwa.
B. zgrubnej stali nierdzewnej.
C. zgrubnej stali.
D. wykańczającej aluminium.
Użytkowanie obrabiarek skrawa…

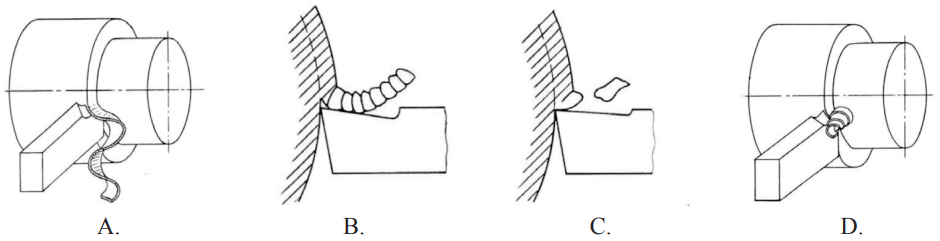

Ostrze narzędzia skrawającego odziaływując siłami skrawania na obrabiany przedmiot, powoduje odrywanie się usuwanego materiału w postaci wiórów, których jest wiele rodzajów. Wiór odpryskowy przedstawiono na rysunku oznaczonym literą
A. A.
B. D.
C. C.
D. B.
Użytkowanie obrabiarek skrawa…
Jakiej maszyny skrawającej dotyczy opis?
"To maszyna przeznaczona do obróbki otworów o różnych kształtach, rowków oraz bardziej skomplikowanych powierzchni zewnętrznych, w której narzędzie usuwa cały nadmiar materiału w trakcie jednego cyklu roboczego".
A. Dłutownicy
B. Przeciągarki
C. Szlifierki
D. Tokarki
MEC.05 Pytanie 85
Użytkowanie obrabiarek skrawa…
Przedstawiony na rysunku sprawdzian (oznaczenie MSLb 15÷21) służy do kontroli
A. średnic podziałowych gwintów od M15 do M21
B. otworów w zakresie od Ø15 do Ø21
C. kątów w zakresie od 15° do 21°
D. wałków w zakresie od Ø15 do Ø21
MEC.05 Pytanie 86
Użytkowanie obrabiarek skrawa…
Rysunek przedstawia schemat ustalenia i zamocowania przedmiotu obrabianego w
A. uchwycie trój szczękowym pneumatycznym i kle obrotowym.
B. zabieraku czołowym i kle obrotowym.
C. uchwycie trój szczękowym hydraulicznym i kle obrotowym.
D. tulei zaciskowej, kle obrotowym i stałym.
Użytkowanie obrabiarek skrawa…
Na rysunku przedstawiono ustalenie i zamocowanie przedmiotu obrabianego
A. na stole magnetycznym.
B. na trzpieniu stałym.
C. na trzpieniu rozprężnym.
D. w kłach obrotowym i stałym.
MEC.05 Pytanie 88
Użytkowanie obrabiarek skrawa…
Przedstawioną na rysunku oprawkę mocuje się na
A. frezarce CNC z automatyczną wymianą narzędzia.
B. tokarce CNC w głowicy narzędziowej.
C. tokarce konwencjonalnej w pinoli konika.
D. wiertarce kadłubowej konwencjonalnej.
MEC.05 Pytanie 89
Użytkowanie obrabiarek skrawa…
W produkcji jednostkowej, do nacinania uzębień kół zębatych, najbardziej opłacalnym rozwiązaniem jest zakup i wykorzystanie
A. frezarki uniwersalnej z podzielnicą
B. dłutownicy Maaga
C. dłutownicy Fellowsa
D. frezarki pionowej ze stołem magnetycznym
Użytkowanie obrabiarek skrawa…
Na której obrabiarce wykonuje się zamieszczony na rysunku wielowypust wewnętrzny?
A. Nakiełczarce.
B. Szlifierce.
C. Przeciągarce.
D. Tokarce.
MEC.05 Pytanie 91
Użytkowanie obrabiarek skrawa…
Aby zrealizować gwint wewnętrzny M10 przy użyciu zestawu gwintowników na tokarkach konwencjonalnych, obrabiarka powinna być wyposażona w
A. podtrzymkę stałą
B. konik z pinolą
C. śrubę pociągową
D. skrzynkę Nortona
Użytkowanie obrabiarek skrawa…
W przypadku produkcji wielkoseryjnej, aby zweryfikować poprawność wykonania gwintu zewnętrznego M16x1.5, należy zastosować przyrząd do gwintów
A. trapezowych symetrycznych
B. metrycznych zwykłych
C. trapezowych niesymetrycznych
D. metrycznych drobnozwojnych
MEC.05 Pytanie 93
Użytkowanie obrabiarek skrawa…
Krążek stalowy o średnicy O200 x 30 mm należy zamocować do obróbki czołowej na frezarce przy użyciu
A. podzielnicy uniwersalnej
B. stołu magnetycznego
C. imadła maszynowego
D. stołu obrotowego
Użytkowanie obrabiarek skrawa…
Jakie narzędzie wykorzystuje się do oceny równości płaszczyzny?
A. liniał
B. kątomierz
C. poziomica
D. kątownik
Użytkowanie obrabiarek skrawa…
Oprzyrządowaniem przedstawionym na rysunku jest
A. oprawka narzędziowa do noży tokarskich.
B. ręczne imadło maszynowe precyzyjne.
C. podtrzymka tokarska.
D. prostokątny docisk frezarski.
Użytkowanie obrabiarek skrawa…
Jakie urządzenia stosuje się do mocowania toczonych elementów o dużych gabarytach lub o nieregularnych kształtach?
A. podtrzymki stałe
B. tarcze tokarskie
C. uchwyty trój szczękowe samocentrujące
D. uchwyty z tuleją zaciskową
Użytkowanie obrabiarek skrawa…
Czynnikiem powodującym złamanie ostrza narzędzia skrawającego może być
A. niewystarczająca głębokość skrawania
B. zbyt duży posuw
C. niewystarczająca prędkość skrawania
D. zbyt mały posuw
Użytkowanie obrabiarek skrawa…
W tokarkach konwencjonalnych uniwersalnych nie wykorzystuje się jako narzędzi obróbczych
A. frezów trzpieniowych
B. noży imakowych odsadzonych
C. gwintowników
D. wierteł
Użytkowanie obrabiarek skrawa…
Jakie narzędzie należy zastosować do pomiaru wałka o średnicy ϕ16h7(-0,018)?
A. macek wewnętrznych
B. mikrometru wewnętrznego
C. sprawdzianu szczękowego
D. suwmiarki uniwersalnej
Użytkowanie obrabiarek skrawa…

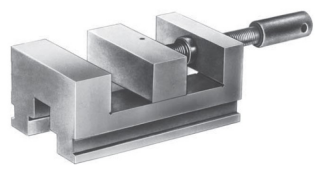

Przedstawionym na rysunku uchwytem obróbkowym jest imadło
A. szlifierskie.
B. ślusarskie.
C. do rur.
D. kowalskie.
Użytkowanie obrabiarek skrawa…
Oprawka przedstawiona na zdjęciu służy do mocowania
A. frezów trzpieniowych walcowo-czołowych.
B. przecinaków listwowych.
C. noży tokarskich o przekroju kwadratowym.
D. radełek o przekroju prostokątnym.
Użytkowanie obrabiarek skrawa…
Przedstawionym na zdjęciu przyrządem pomiarowym nie można zmierzyć
A. szerokości otworu o przekroju kwadratowym.
B. szerokości otworu o przekroju sześciokąta.
C. szerokości rowka prostego.
D. średnicy wałka z wielowypustem.
Użytkowanie obrabiarek skrawa…
Wynik pomiaru na przedstawionym głębokościomierzu mikrometrycznym ma wartość
A. 18,81 mm
B. 31,19 mm
C. 22,31 mm
D. 21,31 mm
Użytkowanie obrabiarek skrawa…
Wynik pomiaru wykonany śrubą mikrometryczną mikroskopu warsztatowego ma wartość
A. 0,611 mm
B. 5,11 mm
C. 6,11 mm
D. 11,60 mm
Użytkowanie obrabiarek skrawa…
Aby wiercić otwory w aluminium, należy zastosować wiertło o kącie wierzchołkowym
A. 90°
B. 170°
C. 140°
D. 45°
Użytkowanie obrabiarek skrawa…

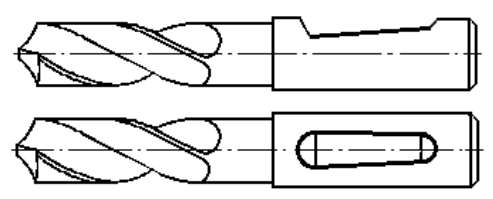

Wiertło przedstawione na rysunku posiada chwyt typu
A. cylindrycznego z płetwą.
B. stożkowego Morse’a.
C. cylindrycznego HE.
D. cylindrycznego pełnego.
Użytkowanie obrabiarek skrawa…
Imak narzędziowy stanowi kluczowy element wyposażenia
A. frezarki
B. szlifierki
C. tokarki
D. wiertarki
Użytkowanie obrabiarek skrawa…
Płyta traserska nie powinna być używana do
A. pomiarów w roli płaszczyzny odniesienia
B. trasowania w trzech wymiarach
C. prostowania prętów o prostokątnym przekroju
D. sprawdzania płaskości powierzchni przy wykorzystaniu tuszu
Użytkowanie obrabiarek skrawa…
Którego narzędzia stosowanego na obrabiarce CNC, dotyczą informacje zapisane w ramce?
| 1. | Przesunięcie w osi X (L1) |
| 2. | Przesunięcie w osi Z (L2) |
| 3. | Promień płytki wieloostrzowej. |
A. Gwintownika.
B. Noża tokarskiego.
C. Nawiertaka.
D. Freza palcowego.
Użytkowanie obrabiarek skrawa…
Jednym z symptomów zużycia ostrza narzędzia do skrawania jest wzrost
A. gładkości powierzchni
B. efektywności obróbki
C. precyzji wymiarowej
D. poziomu hałasu
MEC.05 Pytanie 111
Użytkowanie obrabiarek skrawa…
Korzystając z przedstawionej zależności określ, który z podanych posuwów należy dobrać, aby przy toczeniu płytką o promieniu naroża rε= 1,0 mm uzyskać teoretyczną wartość chropowatości Rt wynoszącą 1,25 µm.
A. 0,01 mm/obr
B. 1,0 mm/obr
C. 0,1 mm/obr
D. 0,4 mm/obr
Użytkowanie obrabiarek skrawa…

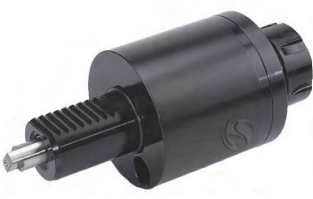

Oprawka VDI do noży tokarskich przedstawiona na rysunku służy do mocowania
A. noży do toczenia rowków poprzecznych.
B. noży do gwintów wewnętrznych.
C. wytaczaków do otworów przelotowych.
D. noży do toczenia rowków czołowych.
MEC.05 Pytanie 113
Użytkowanie obrabiarek skrawa…
Jakie zjawisko nie występuje w procesie skrawania metali?
A. Oddzielenie od obrabianego przedmiotu warstwy materiału w formie wióra.
B. Tworzenie się narostu na ostrzu narzędzia.
C. Wydzielanie się znacznej ilości ciepła.
D. Poprawa chropowatości powierzchni wraz ze zwiększeniem posuwu narzędzia.
Użytkowanie obrabiarek skrawa…
Jakie urządzenie należy zastosować do zmierzenia średnicy wałka O26±0,02?
A. mikrometru o zakresie pomiaru 25-50 mm/0,01.
B. mikrometru wysokościomierza.
C. suwmiarki z podziałką 0,05.
D. średnicówki mikrometrycznej.
Użytkowanie obrabiarek skrawa…

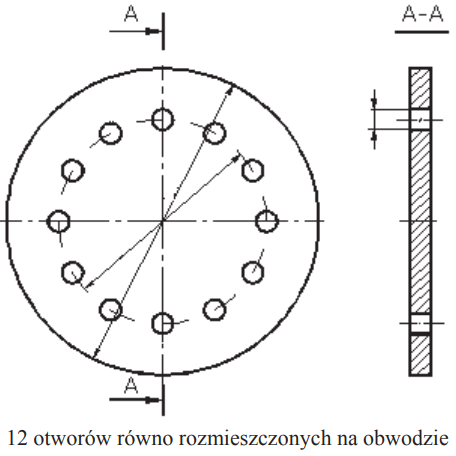

Który przyrząd obróbkowy stosuje się podczas wykonywania na frezarce pionowej otworów zgodnie z przedstawionym rysunkiem?
A. Stół obrotowy.
B. Podzielnicę uniwersalną.
C. Imadło maszynowe z wkładką pryzmatyczną.
D. Imadło maszynowe kątowe.
Użytkowanie obrabiarek skrawa…

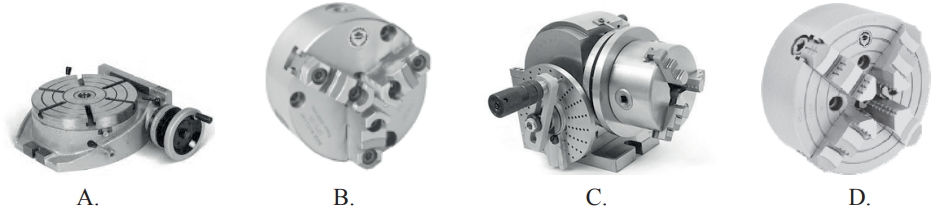

W którym z przedstawionych na rysunku rodzajów uchwytów należy zamocować na tokarce uniwersalnej pręt o przekroju ośmiokąta foremnego?
A. A.
B. C.
C. D.
D. B.
Użytkowanie obrabiarek skrawa…
Podczas szlifowania na szlifierce płaskiej, materiał ferromagnetyczny w postaci płyty o wymiarach 150 x 100 x 30 mm, jest mocowany w uchwycie
A. tulejkowym
B. pneumatycznym
C. magnetycznym
D. samocentrującym
MEC.05 Pytanie 118
Użytkowanie obrabiarek skrawa…
W programie NC, w którym zapisano T5 D5, co oznacza adres T?
A. wartość współczynnika korekcyjnego dla narzędzia skrawającego.
B. ilość gniazd na narzędzia w głowicy maszyny.
C. lokalizację mocowania narzędzia w głowicy maszyny.
D. liczbę narzędzi obróbczych zamocowanych w głowicy maszyny.
MEC.05 Pytanie 119
Użytkowanie obrabiarek skrawa…
Zakres tolerancji otworuϕ45,4+0,02-0,03 można zmierzyć mikrometrem z wewnętrznymi szczękami w podanym zakresie pomiarowym?
A. 5÷30 mm
B. 5÷50 mm
C. 5÷25 mm
D. 5÷40 mm
Użytkowanie obrabiarek skrawa…
Jak mocuje się frez piłko?
A. w uchwycie wiertarskim
B. na trzpieniu frezarskim
C. bezpośrednio w wrzecionie frezarki
D. z użyciem tulei redukcyjnej
