Filtrowanie pytań

Wybierz zawód, aby zobaczyć dostępne kwalifikacje

Użytkowanie obrabiarek skrawa…

Jakie narzędzia powinno się wykorzystać do zmierzenia bicia promieniowego wałka?

A. Kątomierz wszechstronny oraz zestaw płytek wzorcowych
B. Mikrometr z podstawą oraz zestaw wałeczków pomiarowych
C. Przyrząd kłowy z czujnikiem zegarowym i podstawą
D. Przyrząd sinusowy z zegarem pomiarowym
Użytkowanie obrabiarek skrawa…

Ile wynosi długość czynnej krawędzi skrawającej dla kąta przystawienia Kr = 60° i głębokości skrawania ap= 5 mm? Skorzystaj z danych w tabeli.

Kr95°95°93°90°75°72,5°63°60°45°
sin Kr0,9960,9960,99910,9660,9540,8910,8660,707

Ilustracja do pytania 14
A. lSa = 4,65 mm
B. lSa = 5,77 mm
C. lSa = 8,44 mm
D. lSa = 7,26 mm
Użytkowanie obrabiarek skrawa…

Określ średnicę wiertła pod gwint metryczny M8 drobnozwojowy o skoku 1 mm. Skorzystaj z danychprzedstawionych w tabeli.

Gwint metryczny (M)Gwint drobnozwojowy (MF)Gwint rurowy Whitworth'a (BSP)
Wymiar gwintuŚrednica wiertła [mm]Wymiar gwintuŚrednica wiertła [mm]Wymiar gwintu [″]Średnica wiertła [mm]
M21,60M3x0,352,65G1/166,80
M32,50M4x0,53,50G1/88,80
M43,30M5x0,54,50G1/411,80
M54,20M6x0,755,20G3/815,25
M65,00M7x0,756,20G1/219,00
M76,00M8x0,757,20G5/821,00
M86,80M8x17,00G3/424,50
M97,80M9x18,00G7/828,25
M108,50M10x19,00G130,75

A. 6,80 mm
B. 14,00 mm
C. 7,20 mm
D. 7,00 mm
Użytkowanie obrabiarek skrawa…

Najlepszą współosiowość otworu z zewnętrzną powłoką walcową w przedmiocie rodzaju tarcza uzyskuje się poprzez ustalenie i zamocowanie elementu do toczenia?

A. w uchwycie trójszczękowym samocentrującym
B. na trzpieniu
C. w uchwycie tulejkowym
D. bezpośrednio w wrzecionie
Użytkowanie obrabiarek skrawa…

Na podstawie danych w tabeli dobierz posuw do wiercenia otworu Ø10 w stali o wytrzymałości Rm= 800 MPa

Średnica wiertła
mm		Obrabiany materiał
Stale o Rm<600
MPa		Stale o Rm=600÷900 MPa
Posuw f mm/obr
20,030,02
40,060,05
60,100,08
80,130,10
100,160,12
120,200,15
160,250,18
200,300,22

A. 0,20 mm/obr
B. 0,08 mm/obr
C. 0,10 mm/obr
D. 0,12 mm/obr
Użytkowanie obrabiarek skrawa…

Jakie narzędzie najlepiej zastosować do szybkiej kontroli wymiarowej otworów ϕ50G7 w procesie produkcji masowej?

A. współrzędnościowej maszyny pomiarowej
B. suwmiarki o działce elementarnej 0,05 mm
C. sprawdzianu dwugranicznego do otworów
D. mikrometru do wymiarów wewnętrznych
Użytkowanie obrabiarek skrawa…

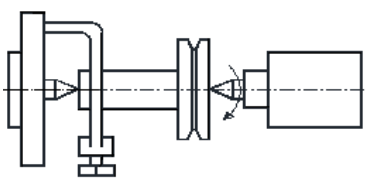

Na rysunku przedstawiono sposób ustalenia i zamocowania przedmiotu obrabianego na tokarce w

Ilustracja do pytania 29
A. uchwycie trójszczękowym samocentrującym z podparciem kłem.
B. kłach przy użyciu tarczy zabierakowej i zabieraka.
C. uchwycie specjalnym do kół pasowych.
D. uchwycie tulejkowym z zabierakiem czołowym.
Użytkowanie obrabiarek skrawa…

Korzystając z tabeli, oblicz maksymalną głębokość skrawania podczas obróbki zgrubnej, jeżeli: długość krawędzi skrawającej l = 10 mm oraz sin Kr = 0,7.

Parametry skrawaniaObróbka dokładnaObróbka zgrubna
ap(min)0,8 • rε1,2 • rε
ap(max)0,3 • l • sinKr0,4 • l • sinKr

A. ap(max) = 3,1 mm
B. ap(max) = 6,3 mm
C. ap(max) = 4,3 mm
D. ap(max) = 2,8 mm
Użytkowanie obrabiarek skrawa…

Trzpień tokarski o stałej konstrukcji służy do stabilizowania oraz mocowania

A. elementów obrabianych z odniesieniem do precyzyjnie obrobionego otworu
B. wałów opierających się na nagwintowanej zewnętrznej powierzchni walcowej
C. odlewów opierających się na surowym otworze
D. wałów opierających się na zewnętrznej powierzchni walcowej
Użytkowanie obrabiarek skrawa…

Do szybkiego weryfikowania odchyleń geometrycznych metodą porównania wymiarów zewnętrznych z precyzją 0,002 do 0,005 mm dla produktów w produkcji małoseryjnej na zasadzie dobry/niedobry służy

A. mikrometr
B. pirometr
C. passametr
D. sprawdzian tłoczkowy
Użytkowanie obrabiarek skrawa…

Narzędzia skrawające z ostrzami wykonanymi z jakich materiałów umożliwiają obróbkę materiałów przy bardzo dużych prędkościach skrawania?

A. spiekanych tlenków metali
B. stali szybkotnących
C. stali narzędziowych do pracy na gorąco
D. stali narzędziowych do pracy na zimno
