MEC.05 Pytanie 41
Użytkowanie obrabiarek skrawa…
Który sprawdzian przedstawiono na rysunku?
A. Tłoczkowy.
B. Szczękowy.
C. Trzpieniowy.
D. Pierścieniowy.
Filtrowanie pytań
Montaż i obsługa maszyn i urz…
W przypadku intensywnych krwawień z ran na dolnych częściach kończyn, aby zatrzymać krwotok, przede wszystkim poszkodowanemu należy
A. wezwać pomoc medyczną.
B. natychmiast unieść kończynę powyżej poziomu serca.
C. wyczyścić ranę.
D. założyć opatrunek uciskowy.
Montaż i obsługa maszyn i urz…
Przedstawiony klucz hakowy służy do montażu
A. pierścieni osadczych.
B. nakrętek łożyskowych.
C. nakrętek czworokątnych.
D. uszczelnień mechanicznych.
Użytkowanie obrabiarek skrawa…
Jakie narzędzie wykorzystuje się do pomiaru grubości zęba w kole zębatym?
A. średnicówka mikrometryczna
B. przyrząd szczękowy
C. suwmiarka modułowa
D. mikrometr zewnętrzny
Montaż i obsługa maszyn i urz…
Tworzywa sztuczne, które po podgrzaniu stają się plastyczne, a po ochłodzeniu zyskują sztywność i ten proces może być wielokrotnie powtarzany, to które z tworzyw?
A. termoutwardzalne
B. chemoplastyczne
C. chemoutwardzalne
D. termoplastyczne
Montaż i obsługa maszyn i urz…
Aby wykonać frezowanie powierzchni płaskich, należy użyć frezu
A. palcowego
B. modułowego
C. kształtowego
D. walcowego
Montaż i obsługa maszyn i urz…
Jakie elementy nie są wykorzystywane do zabezpieczania łączników gwintowych przed samoistnym odkręceniem?
A. nakrętki kołpakowej i podkładki okrągłej
B. nakrętki koronowej i zawleczki
C. podkładki sprężystej i nakrętki sześciokątnej
D. podkładki okrągłej i sprężyny
Organizacja i nadzorowanie pr…
Zagrożeniem dla zdrowia tokarza pracującego przy tokarkach konwencjonalnych jest wykonywanie pracy
A. z użyciem narzędzia o zbyt małym przekroju trzonka
B. z użyciem narzędzia z uszkodzoną płytką
C. w rozpiętej koszuli
D. bez stosowania okularów ochronnych
Użytkowanie obrabiarek skrawa…
Skrobanie to jedna z metod obróbki.
A. skrawaniem
B. cieplno-chemicznej
C. plastycznej
D. cieplnej
MEC.05 Pytanie 50
Użytkowanie obrabiarek skrawa…
Właściwą część programu sterującego dla ruchu freza z punktu 1 do punktu 3 przedstawia zapis
A. Gl G42 X0 Y0G1 X40 Y65 G2 X40 Y65 I0 J10
B. G1 G41 X20 Y0G1 X20 Y45G2 X40 Y65 I20 J0
C. G1 G42 X10 Y10G1 X00 Y50G2 X45 Y65 I20 J10
D. G1 G41 X20 Y10G1 X20 Y60G2 X45 Y65 I40 J45
Montaż i obsługa maszyn i urz…
Maszyny cieplne nie obejmują
A. sprężarek tłokowych
B. silników spalinowych
C. turbin parowych
D. silników odrzutowych
Montaż i obsługa maszyn i urz…
Wyznacz wymiary graniczne średnicy wałka o nominalnej wartości N=φ78 mm, wytworzonego w tolerancji
IT=0,028, gdzie odchyłka górna es=0 μm, a odchyłka dolna ei= −0,028 μm?
A. A = 77,972; B = 78,028
B. A = 77,972; B = 78,000
C. A = 78,000; B = 78,028
D. A= 77,928; B = 78,000
Montaż i obsługa maszyn i urz…
Na równi pochylonej pod kątem α=30° znajduje się masa G połączona liną z masą Q jak na rysunku. Jeżeli pominąć siły tarcia, to aby masa Q nie poruszała się, masa G powinna być równa?
A. 3Q
B. 2Q
C. 4Q
D. 6Q
Organizacja i nadzorowanie pr…
Honowanie to typ obróbki
A. frezarskiej
B. tokarskiej
C. wiertarskiej
D. ściernej
Organizacja i nadzorowanie pr…
W produkcji masowej do szybkiej weryfikacji wymiarów wałków 30h7 wykorzystuje się
A. suwmiarki o zakresie 0,1 mm
B. maszynę pomiarową współrzędnościową
C. sprawdziany dwugraniczne
D. mikrometryczne przyrządy do pomiaru średnicy
Użytkowanie obrabiarek skrawa…
Jaką czynność powinien wykonać operator po zakończeniu pracy?
A. Uzupełnienie płynu chłodzącego w zbiorniku
B. Konserwacja prowadnic obrabiarki
C. Nawet smarowanie punktów smarowania
D. Rozmontowanie imaka narzędziowego
Wykonywanie i naprawa element…
Jakie narzędzie służy do wykonywania zgrubnych pomiarów gorących detali podczas ręcznego kucia?
A. przymiaru kreskowego
B. taśmy pomiarowej
C. suwmiarki
D. macek
Montaż i obsługa maszyn i urz…
Jakie rodzaje tworzyw sztucznych mogą być spawane w trakcie napraw?
A. Silikonowe
B. Termoplastyczne
C. Chemoutwardzalne
D. Termoutwardzalne
Użytkowanie obrabiarek skrawa…
Codzienna konserwacja tokarki obejmuje między innymi
A. wymianę cieczy chłodzącej.
B. dokładne czyszczenie i odtłuszczenie całej obudowy.
C. sprawdzenie wszystkich elastycznych przewodów oraz włączników.
D. smarowanie olejem maszynowym odsłoniętych powierzchni prowadnic.
Organizacja i nadzorowanie pr…
Linka składa się z 50 drutów. Każdy drut o przekroju 2 mm2 jest w stanie wytrzymać obciążenie 200 N. Jakie maksymalne obciążenie jest w stanie przenieść cała linka?
A. 5 000 N
B. 10000 N
C. 20 000 N
D. 1 000 N
Organizacja i nadzorowanie pr…

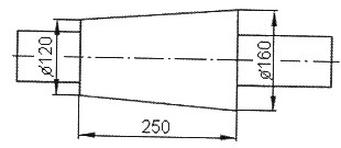

Technologiczną metodą toczenia długich stożków o małej zbieżności na tokarce uniwersalnej jest proces obróbki
A. z przesunięciem konika
B. przy skręceniu sań narzędziowych
C. w uchwycie mimośrodowym
D. nożem kształtowym
MEC.05 Pytanie 62
Użytkowanie obrabiarek skrawa…
Uruchomienie obrabiarki CNC w trybie pracy automatycznej "blok po bloku" wymaga naciśnięcia przy w kolejności:
A. JOG→CYCLE STOP→SINGLE BLOCK
B. MDA→SINGLE BLOCK→JOG
C. RESET→MDA→JOG
D. AUTO→SINGLE BLOCK→CYCLE START
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono przekładnię zębatą
A. ślimakową.
B. zębatkową.
C. planetarną.
D. stożkową.
Użytkowanie obrabiarek skrawa…
Jakie narzędzie wykorzystuje się do wykańczania otworu Ø40H7?
A. nawiertak
B. rozwiertak
C. wierło kręte
D. wierło piórkowe
Montaż i obsługa maszyn i urz…
Niezawodność oraz trwałość maszyn i urządzeń nie są uzależnione od
A. standardu wykonania
B. rozwiązania konstrukcyjnego
C. daty wyprodukowania
D. warunków eksploatacji
Organizacja i nadzorowanie pr…
Właściwości plastyczne blachy niskowęglowej, która ma być użyta do głębokiego tłoczenia, poprawia się poprzez
A. przesycanie
B. nawęglanie
C. cyjanowanie
D. hartowanie
Montaż i obsługa maszyn i urz…
Kiedy pracownik obsługiwał frezarkę, doznał oparzenia dłoni wskutek odprysku gorącego wióra. Co należy zrobić w pierwszej kolejności w przypadku poparzenia?
A. schłodzić zimną wodą
B. nałożyć kompres z ziołowego wywaru
C. posmarować maścią
D. owinąć bandażem
Wykonywanie i naprawa element…
Narzędzie skrawające przedstawione na rysunku stosowane jest w procesie
A. piłowania.
B. pogłębiania.
C. przepychania.
D. frezowania.
Montaż i obsługa maszyn i urz…
Aby zredukować luz, elementy przed montażem dzieli się na grupy w obrębie wąskich tolerancji. Jest to montaż zgodnie z zasadą
A. częściowej zamienności
B. dopasowywania
C. całkowitej zamienności
D. selekcji
Montaż i obsługa maszyn i urz…
W cylindrze o zamkniętej konstrukcji z ruchomym tłokiem znajduje się gaz o objętości 4 m3 w temperaturze 400 K. Jaką objętość osiągnie gaz, gdy zostanie ogrzany izobarycznie do temperatury 600 K?
A. 4 m3
B. 12 m3
C. 6 m3
D. 9 m3
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono
A. przenośnik podwieszony.
B. suwnicę bramową.
C. suwnicę pomostową.
D. żuraw przyścienny.
Użytkowanie obrabiarek skrawa…
Pokazaną na zdjęciu tuleję rozprężną należy zastosować do mocowania
A. freza tarczowego trzy stronnego.
B. pogłębiacza z chwytem cylindrycznym.
C. głowicy frezarskiej spiralnej.
D. wiertła z chwytem stożkowym.
Montaż i obsługa maszyn i urz…
Na jakich maszynach realizowana jest obróbka zewnętrznych powierzchni cylindrycznych?
A. wiertarkach
B. frezarkach
C. tokarkach
D. strugarkach
Montaż i obsługa maszyn i urz…
Jaki opis odnosi się do dostosowania maszyny do realizacji określonych procesów technologicznych?
A. Cicha praca
B. Odporność na wibracje
C. Odpowiedni zakres regulacji
D. Ochrona przed przeciążeniem
Montaż i obsługa maszyn i urz…
Jakie jest naprężenie normalne w stalowym pręcie (E=200 000 MPa), który doświadczył wydłużenia względnego E=0,04%?
A. 20 MPa
B. 80 MPa
C. 5 MPa
D. 40 MPa
Organizacja i nadzorowanie pr…
W oparciu o zapisy karty technologicznej wału przekładni, wskaż operację, po której należy przeprowadzić obróbkę cieplno-chemiczną powierzchni pod koło zębate.
| Wyrób: Przekładnia zębata | Nazwa części: Wał przekładni | Symbol, nr rys., nr poz.: | Nr zlecenia: | ||||
| Gatunek, stan mat.: | Postać, wymiary materiału: | Sztuk/wyrób: | Sztuk na zlecenie: | ||||
| Indeks materiałowy: | Netto kg/szt.: | Materiał kg/zlecenie: | |||||
| Nr operacji | Wydział Stanowisko | OPIS OPERACJI | Oprzyrządowanie | Narzędzia | |||
|---|---|---|---|---|---|---|---|
| 10 | TU | Ciąć pręt Ø50 na L=420 | Wg instrukcji 10 | Wg instrukcji 10 | |||
| 20 | TU | Planować czoło, Nakiełkować, Toczyć zgrubnie, i wykańczająco | Wg instrukcji 20 | Wg instrukcji 20 | |||
| 30 | F | Frezować rowek pod wpust | Wg instrukcji 30 | Wg instrukcji 30 | |||
| 40 | H | Cyjanować | Wg instrukcji 40 | Wg instrukcji 40 | |||
| 50 | SI | Prostować | Wg instrukcji 50 | Wg instrukcji 50 | |||
| 60 | TU | Poprawić nakiełki | Wg instrukcji 60 | Wg instrukcji 60 | |||
| 70 | S | Powierzchnie szlifować | Wg instrukcji 70 | Wg instrukcji 70 | |||
| 80 | KT | Kontrola techniczna | Wg instrukcji 80 | Wg instrukcji 80 | |||
A. Prostowanie
B. Frezowanie.
C. Toczenie.
D. Szlifowanie.
Montaż i obsługa maszyn i urz…
Trasowanie to proces, który polega na
A. czyszczeniu powierzchni za pomocą piasku lub żeliwnego śrutu w strumieniu sprężonego powietrza
B. czyszczeniu odlewów w kwasie solnym, aby usunąć resztki piasku
C. rysowaniu na materiale przeznaczonym do obróbki linii cięcia lub granic zbierania nadmiaru
D. polerowaniu powierzchni przy użyciu osełek o bardzo drobnych ziarnach
MEC.05 Pytanie 78
Użytkowanie obrabiarek skrawa…
Oznaczony na rysunku kąt płytki wieloostrzowej otn, to kąt
A. natarcia.
B. skrawania.
C. ostrza.
D. przyłożenia.
Organizacja i nadzorowanie pr…
Kiedy wałek ślimakowy w przekładni ślimakowej jest wykonany z żeliwa, wieniec ślimacznicy (koła ślimakowego) o dużej średnicy powinien być wykonany
A. z brązu
B. z mosiądzu
C. z staliwa
D. z stali
Użytkowanie obrabiarek skrawa…
Zapis PN-EN ISO 6411-B2,5/8, stosowany na rysunkach technicznych, oznacza
A. otworów nieprzelotowych
B. nakiełków
C. mocowań w kłach
D. gwintowania
