Imak narzędziowy na tokarce jest wykorzystywany do
A. zamocowania obrabianych przedmiotów
B. mocowania noży tokarskich
C. regulacji prędkości obrotowej wrzeciona
D. zmiany kierunku obrotu wrzeciona
Filtrowanie pytań
Użytkowanie obrabiarek skrawa…
Na przedstawionym rysunku freza modułowego ślimakowego, strzałką oznaczono
A. powierzchnię przyłożenia.
B. powierzchnię natarcia.
C. piastę.
D. rowek wpustowy.
MEC.05 Pytanie 1683
Użytkowanie obrabiarek skrawa…
Na rysunku technicznym elementu klasy tuleja przedstawiono znak chropowatości o wartości Ra = 0,16 µm. Taka chropowatość może być uzyskana poprzez
A. rozwiercanie
B. toczenie
C. docieranie
D. struganie
Montaż i obsługa maszyn i urz…
Silnik hydrauliczny otrzymuje olej w ilości 0,002 m3/s pod ciśnieniem 8 MPa. Na wyjściu z silnika ciśnienie oleju wynosi 1 MPa. Jaką moc ma ten silnik?
A. 24 000 W
B. 1 400 W
C. 34 000 W
D. 14 000 W
Organizacja i nadzorowanie pr…
Do wykonania na wiertarce zagłębienia na powierzchni czołowej części przedstawionej na ilustracji, w którym będzie schowany łeb śruby, należy zastosować
A. ściernicę.
B. frez.
C. przeciągacz.
D. pogłębiacz.
Montaż i obsługa maszyn i urz…
Przedstawiony na rysunkach technicznych symbol umieszczany na powierzchni obrabianej oznacza, że obróbkę tej powierzchni należy przeprowadzić techniką
A. odlewania.
B. kucia.
C. walcowania.
D. skrawania.
Organizacja i nadzorowanie pr…
Do obróbki wielowypustu na wale nie stosuje się
A. ścinaka kształtowego
B. freza kształtowego
C. freza ślimakowego
D. pogłębiacza walcowego
Montaż i obsługa maszyn i urz…
Kluczowym parametrem wskazującym na jakość przeprowadzonego remontu maszyny skrawającej do metalu jest
A. wytrzymałość
B. poziom hałasu
C. dokładność geometryczna
D. sprawność
Montaż i obsługa maszyn i urz…
Określenie stanu obiektu technicznego w momencie przeprowadzania jego analizy to
A. obserwacja obiektu technicznego
B. tworzenie obiektu technicznego
C. diagnozowanie obiektu technicznego
D. przewidywanie obiektu technicznego
Użytkowanie obrabiarek skrawa…
Ile wartości kompensacyjnych posiadają wiertła używane w obrabiarkach numerycznych?
A. Cztery.
B. Trzy.
C. Jedną.
D. Dwie.
Montaż i obsługa maszyn i urz…
Do obróbki wykańczającej płaszczyzn za pomocą skrobania służy narzędzie przedstawione na rysunku oznaczonym literą
A. B.
B. D.
C. C.
D. A.
Użytkowanie obrabiarek skrawa…
Jednym z symptomów zużycia ostrza narzędzia do skrawania jest wzrost
A. poziomu hałasu
B. gładkości powierzchni
C. efektywności obróbki
D. precyzji wymiarowej
Montaż i obsługa maszyn i urz…
Czym są parametry Ra i Rz?
A. odstępstwami wymiaru.
B. chropowatości powierzchni.
C. nierówności powierzchni.
D. odstępstwami kształtu.
Montaż i obsługa maszyn i urz…
Rodzaj połączenia mechanicznego, który pozwala na precyzyjne ustawienie osi oraz zmniejszenie nacisków jednostkowych, to połączenie
A. wielowypustowe
B. wpustowe
C. gwintowe
D. kołkowe
Organizacja i nadzorowanie pr…
Przedstawiony symbol graficzny stosowany na szkicach operacyjnych jest oznaczeniem
A. kła stałego.
B. trzpienia stałego.
C. podtrzymki.
D. zabieraka.
Organizacja i nadzorowanie pr…
Ściągacz składa się z jednej śruby z pokrętłem, trzech uchwytów oraz kompletu nitów i łączników po jednym do każdego uchwytu. Oblicz koszt materiałów potrzebnych do wytworzenia partii 100 sztuk ściągaczy łożysk.
| Lp. | Materiał | J.m. | Cena |
|---|---|---|---|
| 1. | Śruba | szt. | 5,00 zł |
| 2. | Pokrętło | szt. | 2,50 zł |
| 3. | Uchwyt | szt. | 3,00 zł |
| 4. | Nity | kpl. | 1,50 zł |
| 5. | Łączniki | kpl. | 2,00 zł |
A. 140,00 zł
B. 1 400,00 zł
C. 200,00 zł
D. 2 700,00 zł
Organizacja i nadzorowanie pr…
Na rysunku technicznym maszynowym skrajne położenia elementów ruchomych należy przedstawiać linią cienką
A. falistą
B. z kreską i dwoma kropkami
C. z kreską i jedną kropką
D. zygzakową
Użytkowanie obrabiarek skrawa…
Który instrument jest wykorzystywany do określenia grubości zębów kół zębatych na średnicy podziałowej?
A. Średnicówka mikrometryczna
B. Passametr (transametr)
C. Mikrometr wewnętrzny
D. Suwmiarka modułowa
Montaż i obsługa maszyn i urz…
Kolor zielony jest używany na tablicach
A. nakazu
B. zakazu
C. ostrzegawczych
D. informacyjnych
Montaż i obsługa maszyn i urz…
Na organizację procesu technologicznego montażu nie mają wpływu
A. skalę produkcji.
B. ciężar komponentów maszyn i urządzeń.
C. rozmiary elementów.
D. umiejętności pracownika.
MEC.09 Pytanie 1701
Organizacja i nadzorowanie pr…

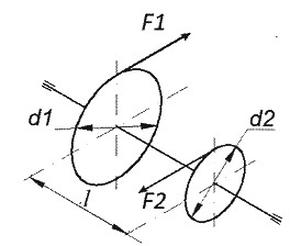

Wał obciążony siłami F1=100 N, F2=200 N, o rozstawie kół l = 0,5 m oraz średnicach kół: d1= 0,2 m, d2= 0,1 m, w sposób przedstawiony na rysunku, skręcany jest momentem o wartości
A. 20 N m
B. 40 N m
C. 10 N m
D. 50 N m
Użytkowanie obrabiarek skrawa…
Na rysunku przedstawiono symbol graficzny będący oznaczeniem uchwytu tokarskiego
A. czteroszczękowego z mocowaniem ręcznym.
B. zewnętrznego o maksymalnym docisku 4 MPa.
C. hydraulicznego samocentrującego 400 mm.
D. pneumatycznego z czterema szczękami.
MEC.05 Pytanie 1703
Użytkowanie obrabiarek skrawa…
Zalecane parametry skrawania podczas obróbki zgrubnej żeliwa szarego, płytką wieloostrzową NTK05 na tokarce CNC wynoszą: vf = 220 mm/min i fn = 0,20 mm/obr. Prawidłowo zaprogramowany blok programu obróbkowego z zalecanymi parametrami ma postać
A. G95 S220 M4 F0.3
B. G95 S50 M3 F0.1
C. G94 S100 M4 F200
D. G96 S220 M4 F0.2
Użytkowanie obrabiarek skrawa…
Które z zalecanych wartości parametrów skrawania należy nastawić na wiertarce w celu wykonania otworu φ10 w stali stopowej? Skorzystaj z danych w tabeli.
| Zalecane parametry skrawania przy wierceniu | ||||
|---|---|---|---|---|
| Materiał przedmiotu obrabianego | Stal konstrukcyjna Stopy aluminium | Stal węglowa Stal stopowa | ||
| Średnica wiertła mm | Obroty min-1 | Posuw mm/obr | Obroty min-1 | Posuw mm/obr |
| 2 | 5600 | 0,07 | 4800 | 0,07 |
| 4 | 2800 | 0,10 | 3200 | 0,10 |
| 6 | 1850 | 0,15 | 1600 | 0,15 |
| 8 | 1400 | 0,20 | 1200 | 0,20 |
| 10 | 1100 | 0,23 | 960 | 0,23 |
| 12 | 950 | 0,26 | 800 | 0,26 |
A. n = 1850 obr/min, fn = 0,15 mm/obr
B. n = 960 obr/min, fn = 0,23 mm/obr
C. n = 800 obr/min, fn = 0,26 mm/obr
D. n = 1200 obr/min, fn = 0,20 mm/obr
Organizacja i nadzorowanie pr…
Przedstawione na rysunku łączenie blach odbywa się za pomocą.
A. zgrzewania.
B. nitowania.
C. przetłaczania.
D. wciskania.
Użytkowanie obrabiarek skrawa…
Który z poniższych zapisów w programie sterującym aktywuje podprogram?
A. N65 O156
B. N65 P156
C. N65 L156
D. N65 M156
Użytkowanie obrabiarek skrawa…
Przedstawiony fragment kodu sterującego na frezarkę CNC to
| N05 G00 X85 Y51 |
| N10 G00 Z-5 |
| N15 G01 G42 X60 Y30 |
| N20 G01 X18 Y44 |
| N25 G01 X10 Y44 |
| N30 G03 I10 J0 X0 Y34 |
| N35 G00 Z20 |
| N40 M30 |
A. podprogram.
B. program główny.
C. zwykły tekst.
D. cykl stały.
MEC.05 Pytanie 1708
Użytkowanie obrabiarek skrawa…
Na rysunku przedstawiono trzpień frezarski
A. zabierakowy.
B. długi.
C. wydłużony.
D. środkujący.
MEC.05 Pytanie 1709
Użytkowanie obrabiarek skrawa…
Z punktu widzenia programisty początek układu odniesienia do toczenia przedmiotu przedstawionego na rysunku najkorzystniej jest przyjąć w miejscu oznaczonym literą
A. A.
B. C.
C. D.
D. B.
Montaż i obsługa maszyn i urz…
Suwak strugarki poprzecznej porusza się w ruchu prostoliniowym i zwrotnym w kierunku równoległym do głównej osi urządzenia dzięki zastosowaniu mechanizmu
A. śrubowego
B. dźwigniowego
C. jarzmowego
D. krzywkowego
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono oznaczenie tolerancji
A. symetrii.
B. płaskości.
C. prostoliniowości.
D. walcowości.
Montaż i obsługa maszyn i urz…

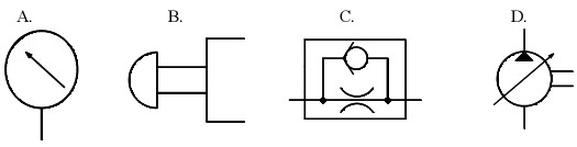

Który z symboli przedstawia przyrząd do pomiaru ciśnienia?
A. C.
B. A.
C. B.
D. D.
Organizacja i nadzorowanie pr…
W ilu przekrojach ścinany jest każdy nit zastosowany w połączeniu pokazanym na rysunku?
A. 3
B. 2
C. 4
D. 1
Użytkowanie obrabiarek skrawa…
Ile wynosi wskazanie suwmiarki uniwersalnej o działce elementarne) 0,05 pokazane) na zdjęciu?
A. 3,85 mm
B. 4,30 mm
C. 4,45 mm
D. 4,05 mm
MEC.08 Pytanie 1715
Wykonywanie i naprawa element…
Na ilustracji przedstawiono obcinak stosowany w cięciu
A. płyt wiórowych.
B. rur miedzianych.
C. blach stalowych.
D. prętów niklowych.
Montaż i obsługa maszyn i urz…
Jakie są naprężenia w rozciąganym pręcie, jeśli jego wydłużenie jednostkowe wynosi 0,04%, a moduł sprężystości wzdłużnej materiału, z którego jest stworzony, to 200 000 MPa?
A. 8 MPa
B. 20 MPa
C. 200 MPa
D. 80 MPa
Wykonywanie i naprawa element…
W jakich obrabiarkach wykorzystuje się stół obrotowo-podziałowy?
A. W ciągarkach
B. We frezarkach
C. W walcarkach
D. W wytłaczarkach
Montaż i obsługa maszyn i urz…
Jaką wartość ma moc wejściowa siłownika hydraulicznego, jeżeli ilość przepływu cieczy dostarczanej do siłownika wynosi 0,0005 m3/s, ciśnienie cieczy na wejściu do siłownika wynosi 6 MPa, a na wyjściu z siłownika 3 MPa?
A. 1,5 kW
B. 1,0 kW
C. 5,0 kW
D. 3,0 kW
Wykonywanie i naprawa element…
Tuleję konika na przedstawionym rysunku oznaczono numerem
A. 2
B. 4
C. 3
D. 1
MEC.05 Pytanie 1720
Użytkowanie obrabiarek skrawa…
W celu wykonania otworu stopniowanego na tokarce uniwersalnej (wg rysunku) należy użyć w kolejności następujący zestaw narzędzi:
A. nóż tokarski wytaczak, nawiertak, wiertło.
B. wiertło, nawiertak, rozwiertak.
C. nawiertak, wiertło, nóż tokarski wytaczak.
D. rozwiertak, nawiertak, wiertło.
