Technik Mechanik - Lista pytań egzaminacyjnych

MEC.09Pytanie 1761

Organizacja i nadzorowanie pr…

Kategorie: Materiały i półfabrykaty Organizacja produkcji

W sytuacji, gdy przewiduje się częste zmiany w konstrukcji, jakie części klasy korpus powinny być produkowane w formie

A. odlewu kokilowego

B. odkuwek swobodnych

C. konstrukcji spawanych

D. bloków frezowanych

MEC.05Pytanie 1762

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki

Jakiego typu obróbki skrawaniem dotyczy proces dłutowania?

A. Toczenia

B. Honowania

C. Wytaczania

D. Strugania

MEC.03Pytanie 1763

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Na rysunku zostało przedstawione połączenie za pomocą wpustu

A. pryzmatycznego.

B. czołowego.

C. kołkowego.

D. czółenkowego.

MEC.08Pytanie 1764

Wykonywanie i naprawa element…

Kategorie: Obróbka mechaniczna Pomiary i kontrola jakości Rysunek techniczny i dokumentacja

Na podstawie fragmentu dokumentacji szlifierki taśmowej odczytaj długość taśmy szlifierskiej.

Model MMF 75-200-2
Artykuł 3922075
Dane techniczne
Szerokość szlifu 75 mm
Szybkość taśmy 14,5 / 29 m/s
Moc silnika 1,5 / 2,2 kW
Podłączenie elektryczne 400 V / 50 Hz
Wymiary taśmy szlifierskiej 75 x 2000 mm
Ø koła kontaktowego 200 mm
Ø króćca odsysającego 100 mm
Wymiary w mm (dł. x szer. x wys.) 1070 x 340 x 950
Ciężar 72 kg

Model	MMF 75-200-2
Artykuł	3922075
Dane techniczne
Szerokość szlifu	75 mm
Szybkość taśmy	14,5 / 29 m/s
Moc silnika	1,5 / 2,2 kW
Podłączenie elektryczne	400 V / 50 Hz
Wymiary taśmy szlifierskiej	75 x 2000 mm
Ø koła kontaktowego	200 mm
Ø króćca odsysającego	100 mm
Wymiary w mm (dł. x szer. x wys.)	1070 x 340 x 950
Ciężar	72 kg

A. 75 mm

B. 1 070 mm

C. 2 000 mm

D. 100 mm

MEC.03Pytanie 1765

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Aby wykonać otwór przelotowy poprzez gwint śruby zgodnie z rysunkiem, należy ją zamocować

A. w imadle maszynowym z pryzmą.

B. bezpośrednio na stole wiertarki.

C. w imadle ślusarskim.

D. w uchwycie trój szczękowym.

MEC.08Pytanie 1766

Wykonywanie i naprawa element…

Kategorie: Materiały i połączenia

W przypadku którego z połączeń występuje zjawisko rozszerzalności cieplnej metali?

A. Nitowanego

B. Bagnetowego

C. Kołkowego

D. Skurczowego

MEC.03Pytanie 1767

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Materiały i korozja

Na rysunkach przedstawiono proces odlewania

A. grawitacyjnego.

B. ciągłego.

C. odśrodkowego.

D. pod ciśnieniem.

MEC.05Pytanie 1768

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Parametry i procesy obróbki Bezpieczeństwo i eksploatacja

Uruchomienie obrabiarki CNC w trybie pracy automatycznej "blok po bloku" wymaga naciśnięcia przy w kolejności:

A. AUTO→SINGLE BLOCK→CYCLE START

B. RESET→MDA→JOG

C. JOG→CYCLE STOP→SINGLE BLOCK

D. MDA→SINGLE BLOCK→JOG

MEC.09Pytanie 1769

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Z jakiej stali produkowane są pierścienie łożysk tocznych, które oznaczone są symbolem?

A. ŁH15

B. C45

C. S235JR

D. A10X

MEC.05Pytanie 1770

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Parametry i procesy obróbki

Na podstawie przedstawionego wykresu, określ maksymalny zalecany posuw narzędzia o promieniu naroża płytki r_e =0,2 mm.

A. 0,30 mm/obr

B. 0,35 mm/obr

C. 0,15 mm/obr

D. 0,60 mm/obr

MEC.05Pytanie 1771

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Rysunek techniczny i oznaczenia

Symbol graficzny przedstawiony na rysunku jest oznaczeniem uchwytu

A. kłowego.

B. magnetycznego.

C. szczękowego.

D. mimośrodowego.

MEC.05Pytanie 1772

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Rysunek techniczny i oznaczenia

Na którym rysunku przedstawiono symbol graficzny będący oznaczeniem mocowania przedmiotów obrabianych na stole magnetycznym?

A.

C.

D.

B.

MEC.05Pytanie 1773

Użytkowanie obrabiarek skrawa…

Kategorie: Narzędzia i oprzyrządowanie Pomiary i kontrola jakości

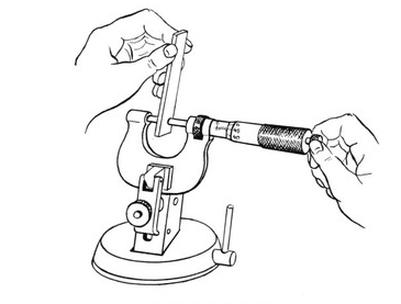

Przedstawiony na zdjęciu przyrząd mikrometryczny służy do pomiaru

A. średnicy wałków.

B. zębów w kole zębatym.

C. grubości ścianki rur.

D. średnicy otworów.

MEC.09Pytanie 1774

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Powierzchnie elementów eksploatacyjnych narażonych na ścieranie powinny być poddane

A. platerowaniu

B. nawęglaniu

C. odpuszczaniu

D. starzeniu

MEC.09Pytanie 1775

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Organizacja produkcji

Dokładne dane dotyczące procesów obróbczych zawiera dokumentacja

A. technologiczna

B. normowania czasu

C. instrukcyjna

D. norm materiałowych

MEC.08Pytanie 1776

Wykonywanie i naprawa element…

Kategorie: Obróbka mechaniczna Narzędzia i oprzyrządowanie

W której obrabiarce znajduje się stół krzyżowy?

A. Frezarki wspornikowej

B. Piły taśmowej pionowej

C. Wytłaczarki planetarnej

D. Wtryskarki dźwigniowej

MEC.03Pytanie 1777

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Pomiary i tolerancje

Sprawdzanie bicia promieniowego po zmontowaniu kół zębatych wykonuje się przy użyciu czujnika zegarowego na średnicy

A. wierzchołkowej

B. koła zasadniczego

C. podziałowej kół

D. podstaw

MEC.09Pytanie 1778

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Panewki łożyska ślizgowego, w którym smarowanie jest znacząco utrudnione, powinny zostać wykonane

A. ze spiekanych proszków metali

B. z żeliwa szarego perlitycznego

C. ze stopu aluminium (silumin)

D. ze stopu cynowego (babbit)

MEC.09Pytanie 1779

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Organizacja produkcji

Gwintowanie na wałkach przeprowadza się z uwagi na

A. wysoką precyzję obróbki

B. wysoką efektywność procesu

C. niskie ilości odpadów

D. minimalną liczbę defektów

MEC.09Pytanie 1780

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny

Na rysunku technicznym maszynowym skrajne położenia elementów ruchomych należy przedstawiać linią cienką

A. falistą

B. z kreską i jedną kropką

C. zygzakową

D. z kreską i dwoma kropkami

MEC.03Pytanie 1781

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

W przypadku montażu okładzin ciernych sprzęgieł wykorzystuje się połączenia

A. spawane

B. zgrzewane

C. nitowe

D. wtłaczane

MEC.03Pytanie 1782

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Która ilustracja przedstawia pierścień osadczy sprężynujący?

Ilustracja 4. Wariant A

Ilustracja 1. Wariant D

Ilustracja 3. Wariant C

Ilustracja 2. Wariant B

MEC.03Pytanie 1783

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Jakie z przedstawionych połączeń są klasyfikowane jako nierozłączne?

A. Sworzniowe

B. Spawane

C. Wpustowe

D. Gwintowe

MEC.09Pytanie 1784

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Montaż i demontaż

Podczas montażu przekładni ślimakowej, przedstawionej na rysunku, oś ślimaka i oś ślimacznicy powinny być położone względem siebie pod kątem

A. 45°

B. 180°

C. 90°

D. 135°

MEC.05Pytanie 1785

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

Jaki przyrząd obróbczy jest głównie stosowany w procesie obróbki elementów na frezarkach i umożliwia cykliczne lub stałe obracanie obiektu o dany kąt?

A. Trzpień

B. Imadło kątowe

C. Podzielnica

D. Głowica kątowa

MEC.08Pytanie 1786

Wykonywanie i naprawa element…

Kategorie: Obróbka mechaniczna Narzędzia i oprzyrządowanie

Strzałką na przedstawionej ilustracji wskazano elementy czopa wału, które zostały wykonane w operacji

A. piłowania.

B. toczenia.

C. frezowania.

D. radełkowania.

MEC.09Pytanie 1787

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Na okładziny części przedstawionej na zdjęciu stosuje się

A. polipropylen.

B. mosiądz.

C. spieki.

D. staliwo.

MEC.03Pytanie 1788

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Napędy i hydraulika

Zawory, które utrzymują stałe ciśnienie za ich pomocą, niezależnie od zmian ciśnienia przed nimi, to zawory

A. redukcyjne

B. różnicowe

C. bezpieczeństwa

D. przelewowe

MEC.03Pytanie 1789

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Materiały i korozja

Łożyska ślizgowe, które są obciążone w niewielkim stopniu, wykonuje się z

A. poliuretanu

B. polichlorku winylu

C. teflonu

D. polietylenu

MEC.03Pytanie 1790

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Bezpieczeństwo i BHP

Aby przetransportować urządzenie na miejsce montażu, gdy jego waga przekracza maksymalną nośność dźwigu, należy zastosować

A. linę o większej wytrzymałości

B. wózek transportowy

C. przenośnik cięgnowy

D. podnośnik platformowy

MEC.05Pytanie 1791

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

Jakie elementy znajdują się w wyposażeniu tokarki CNC?

A. skrzynka posuwów

B. nawrotnica

C. układ pomiarowy

D. stół magnetyczny

MEC.09Pytanie 1792

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Obróbka i technologie

Rysunek zawiera informacje dotyczące parametrów przetwarzania cieplno-chemicznego

A. schematowy

B. wykonawczy

C. montażowy

D. złożony

MEC.05Pytanie 1793

Użytkowanie obrabiarek skrawa…

Kategorie: Obrabiarki skrawające Narzędzia i oprzyrządowanie

Na jakiej obrabiarce używa się narzędzia skrawającego z zębami w formie zębów koła zębatego?

A. Dłutownicy Maaga

B. Przeciągarce

C. Frezarce obwiedniowej

D. Dłutownicy Fellowsa

MEC.03Pytanie 1794

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż

Wkrętaka z końcówką typu Pozidriv należy użyć do demontażu wkrętów, których kształt nacięć na łbach przedstawia rysunek oznaczony literą

D.

B.

C.

A.

MEC.03Pytanie 1795

Montaż i obsługa maszyn i urz…

Kategorie: Napędy i hydraulika Bezpieczeństwo i BHP

Przed rozpoczęciem pracy z gotowym układem hydraulicznym należy zweryfikować

A. odporność na wibracje

B. materiały budowlane

C. liczbę użytych łączników

D. szczelność układu

MEC.09Pytanie 1796

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Organizacja produkcji

Jaka jest prawidłowa sekwencja operacji przy obróbce otworów o wymiarze O25H7?

A. Wiercenie, powiercanie, rozwiercanie zgrubne i wykańczające

B. Wiercenie, roztaczanie, szlifowanie, honowanie

C. Roztaczanie, szlifowanie zgrubne i wykańczające

D. Powiercanie, przeciąganie, rozwiercanie, szlifowanie

MEC.09Pytanie 1797

Organizacja i nadzorowanie pr…

Kategorie: Rysunek techniczny Organizacja produkcji

Poprawnie wykonany rysunek zestawieniowy podzespołu maszynowego przedstawiono na rysunku oznaczonym literą

D.

A.

C.

B.

MEC.09Pytanie 1798

Organizacja i nadzorowanie pr…

Kategorie: Obróbka i technologie Materiały i półfabrykaty

Jak nazywa się proces obróbki cieplnej zębów kół zębatych?

A. azotowanie

B. hartowanie

C. cyjanowanie

D. nawęglanie

MEC.03Pytanie 1799

Montaż i obsługa maszyn i urz…

Kategorie: Budowa maszyn Obróbka i montaż Konserwacja i eksploatacja

Informacje dotyczące procesu produkcji koła zębatego oraz oznaczeń stanowisk pracy znajdują się

A. w dokumentacji techniczno-ruchowej

B. w instrukcji obsługi przekładni

C. na rysunku złożeniowym przekładni

D. w karcie technologicznej

MEC.03Pytanie 1800

Montaż i obsługa maszyn i urz…

Kategorie: Obróbka i montaż Materiały i korozja

W przedstawionej poniżej fragmencie tabelki rysunku złożeniowego wynika, że na wykonanie pokrywy 805x40 należy zamówić stal

Ilość Nazwa elementu Poz. Materiał Nr normy rysunku Nor. wymiarowa
Nor. war. techn. jedn. całk.
Masa w kg Uwagi
1 Pokrywa
ϕ 805×40 1 35T rys.
97-00-0-
01-2 PN-59/
H-84019 141 141

A. o specjalnej odporności na zużycie cierne.

B. stal węglowa do ulepszania cieplnego.

C. węglową konstrukcyjną wyższej jakości ogólnego przeznaczenia.

D. żaroodporną.

Ilość	Nazwa elementu	Poz.	Materiał	Nr normy rysunku	Nor. wymiarowa Nor. war. techn.	jedn.	całk. Masa w kg	Uwagi
1	Pokrywa ϕ 805×40	1	35T	rys. 97-00-0- 01-2	PN-59/ H-84019	141	141

Lista pytań egzaminacyjnych

Filtrowanie pytań

W sytuacji, gdy przewiduje się częste zmiany w konstrukcji, jakie części klasy korpus powinny być produkowane w formie

Jakiego typu obróbki skrawaniem dotyczy proces dłutowania?

Na rysunku zostało przedstawione połączenie za pomocą wpustu

Aby wykonać otwór przelotowy poprzez gwint śruby zgodnie z rysunkiem, należy ją zamocować

W przypadku którego z połączeń występuje zjawisko rozszerzalności cieplnej metali?

Na rysunkach przedstawiono proces odlewania

Uruchomienie obrabiarki CNC w trybie pracy automatycznej "blok po bloku" wymaga naciśnięcia przy w kolejności:

Z jakiej stali produkowane są pierścienie łożysk tocznych, które oznaczone są symbolem?

Na podstawie przedstawionego wykresu, określ maksymalny zalecany posuw narzędzia o promieniu naroża płytki re =0,2 mm.

Symbol graficzny przedstawiony na rysunku jest oznaczeniem uchwytu

Na którym rysunku przedstawiono symbol graficzny będący oznaczeniem mocowania przedmiotów obrabianych na stole magnetycznym?

Przedstawiony na zdjęciu przyrząd mikrometryczny służy do pomiaru

Powierzchnie elementów eksploatacyjnych narażonych na ścieranie powinny być poddane

Dokładne dane dotyczące procesów obróbczych zawiera dokumentacja

W której obrabiarce znajduje się stół krzyżowy?

Sprawdzanie bicia promieniowego po zmontowaniu kół zębatych wykonuje się przy użyciu czujnika zegarowego na średnicy

Panewki łożyska ślizgowego, w którym smarowanie jest znacząco utrudnione, powinny zostać wykonane

Gwintowanie na wałkach przeprowadza się z uwagi na

Na rysunku technicznym maszynowym skrajne położenia elementów ruchomych należy przedstawiać linią cienką

W przypadku montażu okładzin ciernych sprzęgieł wykorzystuje się połączenia

Która ilustracja przedstawia pierścień osadczy sprężynujący?

Jakie z przedstawionych połączeń są klasyfikowane jako nierozłączne?

Podczas montażu przekładni ślimakowej, przedstawionej na rysunku, oś ślimaka i oś ślimacznicy powinny być położone względem siebie pod kątem

Jaki przyrząd obróbczy jest głównie stosowany w procesie obróbki elementów na frezarkach i umożliwia cykliczne lub stałe obracanie obiektu o dany kąt?

Strzałką na przedstawionej ilustracji wskazano elementy czopa wału, które zostały wykonane w operacji

Na okładziny części przedstawionej na zdjęciu stosuje się

Zawory, które utrzymują stałe ciśnienie za ich pomocą, niezależnie od zmian ciśnienia przed nimi, to zawory

Łożyska ślizgowe, które są obciążone w niewielkim stopniu, wykonuje się z

Aby przetransportować urządzenie na miejsce montażu, gdy jego waga przekracza maksymalną nośność dźwigu, należy zastosować

Jakie elementy znajdują się w wyposażeniu tokarki CNC?

Rysunek zawiera informacje dotyczące parametrów przetwarzania cieplno-chemicznego

Na jakiej obrabiarce używa się narzędzia skrawającego z zębami w formie zębów koła zębatego?

Wkrętaka z końcówką typu Pozidriv należy użyć do demontażu wkrętów, których kształt nacięć na łbach przedstawia rysunek oznaczony literą

Przed rozpoczęciem pracy z gotowym układem hydraulicznym należy zweryfikować

Jaka jest prawidłowa sekwencja operacji przy obróbce otworów o wymiarze O25H7?

Poprawnie wykonany rysunek zestawieniowy podzespołu maszynowego przedstawiono na rysunku oznaczonym literą

Jak nazywa się proces obróbki cieplnej zębów kół zębatych?

Informacje dotyczące procesu produkcji koła zębatego oraz oznaczeń stanowisk pracy znajdują się

W przedstawionej poniżej fragmencie tabelki rysunku złożeniowego wynika, że na wykonanie pokrywy 805x40 należy zamówić stal IlośćNazwa elementuPoz.MateriałNr normy rysunkuNor. wymiarowaNor. war. techn.jedn.całk.Masa w kgUwagi1Pokrywaϕ 805×40135Trys.97-00-0-01-2PN-59/H-84019141141

Na podstawie przedstawionego wykresu, określ maksymalny zalecany posuw narzędzia o promieniu naroża płytki r_e =0,2 mm.
