Użytkowanie obrabiarek skrawa…

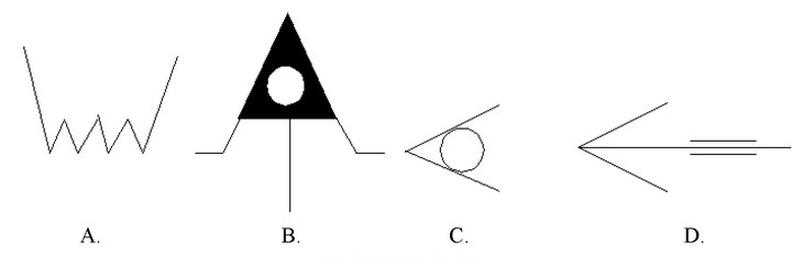

Przedstawiony symbol graficzny mocowania jest stosowany do oznaczenia
A. podtrzymki stałej do wałków.
B. kła samonastawnego.
C. docisku wahliwego.
D. pryzmy do mocowania wałków.
Filtrowanie pytań
Organizacja i nadzorowanie pr…
Który wymiar na rysunku nie opisuje tolerowania w głąb materiału?
A. 50+0,03
B. 15+0,2
C. 90-0,15
D. 45+0,1
Organizacja i nadzorowanie pr…
Rysunek przedstawia sprawdzian
A. pierścieniowy do wałków.
B. gwintu metrycznego.
C. szczękowy dwustronny.
D. tłoczkowy jednostronny.
Użytkowanie obrabiarek skrawa…
Który blok programu realizuje ruch narzędzia po łuku z punktu P1 do P2?
A. N30 G2 X0 Y-50 I0 J-25
B. N30 G2 X0 Y-50 I-25 J0
C. N30 G3 X0 Y-25 I25 J0
D. N30 G2 X0 Y25 I0 J-25
Montaż i obsługa maszyn i urz…
Na rysunku jest przedstawiona pompa
A. tłokowa.
B. śrubowa.
C. odśrodkowa.
D. zębata.
MEC.05 Pytanie 1806
Użytkowanie obrabiarek skrawa…
Szybkość skrawania (obróbka zgrubna) przy toczeniu stali o granicy wytrzymałości Rm = 1050 MPa nożem ze stali szybkotnącej może wynosić
| Zalecane szybkości skrawania | |||||
|---|---|---|---|---|---|
| Materiał ostrza | Stal szybkotnąca | Węgliki spiekane | |||
| Szybkość skrawania w m/min | |||||
| Rodzaj obróbki | Zgrubna | Wykańczająca | Nacinanie gwintów | Zgrubna | Wykańczająca |
| Stal o Rm | |||||
| do 500 MPa | 30÷40 | 40÷50 | 8÷12 | 70÷120 | 200÷250 |
| 500÷700 MPa | 25÷30 | 30÷40 | 5÷8 | 55÷90 | 150÷200 |
| 700÷850 MPa | 15÷20 | 20÷30 | 5÷8 | 60÷80 | 100÷150 |
| 850÷1000 MPa | 10÷15 | 15÷20 | 4÷6 | 30÷50 | 70÷100 |
| ponad 1000 MPa | 5÷10 | 10÷15 | 3÷4 | 20÷30 | 40÷70 |
A. 8 m/min
B. 30 m/min
C. 175 m/min
D. 100 m/min
Montaż i obsługa maszyn i urz…
Urządzenie mechaniczne wykorzystywane do transportu cieczy z obszaru o niższym poziomie na wyższy lub z miejsca o mniejszym ciśnieniu do miejsca o wyższym ciśnieniu, to
A. sprężarka
B. siłownik
C. turbina
D. pompa
MEC.09 Pytanie 1808
Organizacja i nadzorowanie pr…
Jakie jest rzeczywiste naprężenie w pręcie o przekroju 0,01 m2, który był poddany stałemu obciążeniu siłą rozciągającą równą 2 kN?
A. 20 MPa
B. 200 MPa
C. 20 kPa
D. 200 kPa
Organizacja i nadzorowanie pr…
W celu szybkiej weryfikacji wałków produkowanych seryjnie, o średnicy Ó30h7, należy zastosować
A. sprawdzian tłoczkowy
B. mikrometr szczękowy
C. średnicówkę mikrometryczną
D. sprawdzian szczękowy
Użytkowanie obrabiarek skrawa…
Ile wynosi prędkość obrotowa wrzeciona podczas obróbki głowicą frezową dla danych: \( d = 100 \, \text{mm} \), \( v_c = 314 \, \text{m/min} \), \( \pi = 3{,}14 \)?
Skorzystaj ze wzoru:$$ n = \frac{1000 \times v_c}{\pi \times d} $$
A. 1 240 obr/min
B. 3 140 obr/min
C. 1 000 obr/min
D. 100 obr/min
Montaż i obsługa maszyn i urz…
Którego z podanych materiałów nie powinno się przewozić przenośnikiem śrubowym (ślimakowym)?
A. Węgla kamiennego
B. Zboża
C. Piasku
D. Miału węglowego
Montaż i obsługa maszyn i urz…
Jakim narzędziem można zweryfikować prawidłowość wzajemnego ustawienia osi łożysk wałków w przekładni zębatej walcowej (odległość, równoległość)?
A. wskazówkowym czujnikiem
B. precyzyjnymi trzpieniami pomiarowymi
C. suwmiarką o modułowej konstrukcji
D. przyrządem kontrolnym dla wałków
Użytkowanie obrabiarek skrawa…
Który fragment programu sterującego zawiera funkcje stałej szybkości skrawania z ograniczeniem prędkości obrotowej N10 T0505?
N10 T0505 N20 G98 S140 M03 N30 G93 S2500 ......................... A. | N10 T0505 N20 G71 S140 M03 N30 G72 S2500 ......................... B. | N10 T0505 N20 G96 S140 M03 N30 G92 S2500 ......................... C. | N10 T0505 N20 G41 S140 M03 N30 G42 S2500 ......................... D. |
A. D.
B. C.
C. A.
D. B.
Organizacja i nadzorowanie pr…
Korzystając z przedstawionych informacji, oblicz jednostkowy koszt wytworzenia korpusu obrabiarki.
Przedsiębiorstwo wyprodukowało w ciągu miesiąca 10 sztuk korpusów obrabiarek. W tabeli kalkulacyjnej zestawiono stan kosztów przedsiębiorstwa przy pełnym wykorzystaniu zdolności produkcyjnej na koniec miesiąca.
| Pozycja kalkulacyjna | Całkowite koszty produkcyjne |
|---|---|
| Materiały bezpośrednie | 20 000 zł |
| Płace bezpośrednie | 10 000 zł |
| Koszty wydziałowe | 5 000 zł |
| Koszty ogólnego zarządu | 1 000 zł |
A. 3 500 zł
B. 35 000 zł
C. 36 000 zł
D. 3 600 zł
MEC.05 Pytanie 1815
Użytkowanie obrabiarek skrawa…
Część programu sterującego do wykonania rowka na tokarce CNC przy ustawieniu narzędzia jak na rysunku (ustawiony prawy wierzchołek narzędzia) powinna mieć postać
A. A.
B. C.
C. B.
D. D.
Użytkowanie obrabiarek skrawa…
Na którym rysunku przedstawiono zabieg pogłębiania walcowo-czołowego?
A. B.
B. A.
C. C.
D. D.
Wykonywanie i naprawa element…
Na ilustracji przedstawiono przyrząd stosowany podczas
A. nawiercania.
B. pogłębiania.
C. wiercenia.
D. rozwiercania.
MEC.05 Pytanie 1818
Użytkowanie obrabiarek skrawa…
Właściwą część programu sterującego dla ruchu freza z punktu 1 do punktu 3 przedstawia zapis
A. G1 G41 X20 Y10G1 X20 Y60G2 X45 Y65 I40 J45
B. G1 G41 X20 Y0G1 X20 Y45G2 X40 Y65 I20 J0
C. Gl G42 X0 Y0G1 X40 Y65 G2 X40 Y65 I0 J10
D. G1 G42 X10 Y10G1 X00 Y50G2 X45 Y65 I20 J10
MEC.05 Pytanie 1819
Użytkowanie obrabiarek skrawa…
Na podstawie parametrów w cyklu stałym określ, ile wynosi średnica zewnętrzna gwintu.
A. 8 mm
B. 40 mm
C. 30 mm
D. 24 mm
MEC.09 Pytanie 1820
Organizacja i nadzorowanie pr…
Objętość zbiornika to \( V = 5 \, \text{m}^3 \), masa gazu znajdującego się w zbiorniku wynosi \( m = 10 \, \text{kg} \).
Na podstawie zamieszczonego wzoru wyznacz gęstość gazu w zbiorniku.$$ \rho = \frac{m}{V} $$
A. \( 20 \, \text{kg/m}^3 \)
B. \( 2 \, \text{kg/m}^3 \)
C. \( 10 \, \text{kg/m}^3 \)
D. \( 5 \, \text{kg/m}^3 \)
Montaż i obsługa maszyn i urz…
Aby wykonać nakiełki w wale, należy użyć
A. wiertła
B. nawiertaka
C. pogłębiacza
D. rozwiertaka
Organizacja i nadzorowanie pr…
Właściwości plastyczne blachy niskowęglowej, która ma być użyta do głębokiego tłoczenia, poprawia się poprzez
A. nawęglanie
B. przesycanie
C. hartowanie
D. cyjanowanie
Montaż i obsługa maszyn i urz…
Proces wymiany ciepła, który może zachodzić w próżni, to
A. promieniowanie
B. przewodzenie
C. przenikanie
D. wnikanie
Montaż i obsługa maszyn i urz…
Szlifowanie powierzchni płaskich z zastosowaniem szlifierki z pionową osią wrzeciona i stołem wykonującym ruch prostoliniowo-zwrotny przedstawiono na rysunku
A. B.
B. A.
C. D.
D. C.
Wykonywanie i naprawa element…
Strzałką na rysunku wskazano powierzchnię, która została wykonana w operacji
A. radełkowania.
B. frezowania.
C. piłowania.
D. szlifowania.
Montaż i obsługa maszyn i urz…
Urządzenie przedstawione na ilustracji stosuje się do
A. przedmuchiwania.
B. mycia.
C. piaskowania.
D. smarowania.
Montaż i obsługa maszyn i urz…
Aby w szybki sposób zweryfikować prędkość obrotową wrzeciona tokarki po przeprowadzeniu remontu, najbezpieczniej jest zastosować
A. obrotomierz z czujnikiem optycznym i naklejką odblaskową na wrzecionie
B. układ elektroniczny wpinany w obwód zasilania prądem silnika napędowego
C. obrotomierz mechaniczny dociskany do wirującego wrzeciona
D. obrotomierz mechaniczny dociskany do wirującego wału silnika
Użytkowanie obrabiarek skrawa…
Która z poniższych metod nie wchodzi w skład bezpośredniej oceny stanu ostrza?
A. Optyczna
B. Dotykowa
C. Akustyczna
D. Elektrooporowa
Użytkowanie obrabiarek skrawa…
Na podstawie fragmentu katalogu producenta dobierz zakres wartości szybkości skrawania płytką R390-11 T3 04M-PM podczas obróbki stali węglowej.
A. 320÷300 m/min
B. 250÷240 m/min
C. 190÷100 m/min
D. 295÷285 m/min
Użytkowanie obrabiarek skrawa…
Na którym rysunku przedstawiono wiertarkę kadłubową?
A. B.
B. A.
C. C.
D. D.
Użytkowanie obrabiarek skrawa…
Kąt natarcia ostrza narzędzia skrawającego jest na rysunku oznaczony literą
A. γ0
B. β0
C. α0
D. δ0
Montaż i obsługa maszyn i urz…
Aby bezpośrednio zmierzyć średnicę otworu Ø40+0,22, jakie narzędzie powinno być użyte?
A. średnicówka mikrometryczna
B. mikrometr zewnętrzny
C. sprawdzian tłoczkowy
D. suwmiarka uniwersalna
MEC.05 Pytanie 1833
Użytkowanie obrabiarek skrawa…

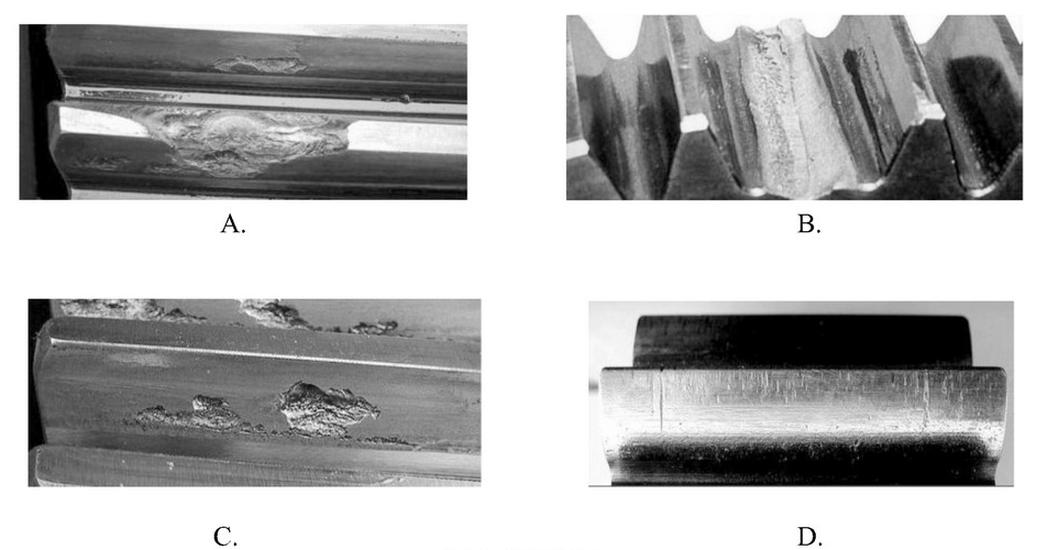

Które zjawisko może powstać w wyniku obróbki skrawaniem, w wysokiej temperaturze przy braku chłodzenia i zbyt miękkim materiale płytki skrawającej?
A. D.
B. C.
C. B.
D. A.
Montaż i obsługa maszyn i urz…
Ile paczek elektrod (po 20 sztuk) potrzeba na tydzień w zakładzie operującym w systemie dwuzmianowym od poniedziałku do piątku oraz w sobotę w systemie jednozmianowym, jeśli każdy pracownik zużywa 30 elektrod w ciągu zmiany, a na jednej zmianie pracuje 4 pracowników?
A. 44 paczek
B. 40 paczek
C. 60 paczek
D. 66 paczek
Organizacja i nadzorowanie pr…
Wśród nieniszczących metod badania właściwości materiałów znajduje się próba
A. twardości
B. spęczania
C. zginania
D. udarności
Użytkowanie obrabiarek skrawa…
Który fragment programu opisuje ruch narzędzia z punktu 1 do 2?
A. G02 X10 Y31.3 I20 J-60
B. G02 X10 Y31.3 I-20 J60
C. G03 X10 Y31.3 I20 J60
D. G03 X10 Y31.3 I-20 J-60
Użytkowanie obrabiarek skrawa…
Oblicz głębokość skrawania ap, przy zakładanej wydajności skrawania Q= 100 cm3/min, podczas obróbki zgrubnej wałka na tokarce uniwersalnej dla następujących parametrów:
Q – ilość usuniętego materiału 100 cm3/min vc – prędkość skrawania 100 m/min fn – posuw na obrót 0,5 mm/obr | ap = Qvc × fn |
A. ap = 1 mm
B. ap = 10 mm
C. ap = 5 mm
D. ap = 2 mm
Montaż i obsługa maszyn i urz…
W belce obciążonej jak na rysunku wartość reakcji Ra wynosi
A. 50 N
B. 75 N
C. 25 N
D. 100 N
Montaż i obsługa maszyn i urz…
Stal, która jest używana do produkcji sprężyn, to gatunek
A. 60G
B. 15H
C. 40
D. SW9
Montaż i obsługa maszyn i urz…
Urządzenie przedstawione na rysunku jest stosowane do badania
A. wytrzymałości.
B. udarności.
C. tłoczności.
D. twardości.
