Montaż i obsługa maszyn i urz…
Podczas montażu spoczynkowych połączeń wielowypustowych nie stosuje się
A. specjalnych narzędzi.
B. prasy hydraulicznej.
C. podgrzewania wałka.
D. podgrzewania osi.
Filtrowanie pytań
Organizacja i nadzorowanie pr…
Który wymiar odpowiada prawidłowo wykonanemu wałkowi c|)50h8? Skorzystaj z tabeli.
| Wymiary graniczne mm | Tolerancje normalne w μm | ||||
|---|---|---|---|---|---|
| powyżej | do | h6 | h7 | h8 | h9 |
| 30 | 50 | 16 | 25 | 39 | 62 |
| 50 | 80 | 19 | 30 | 46 | 74 |
A. 49,999 mm
B. 50,029 mm
C. 49,949 mm
D. 50,039 mm
Montaż i obsługa maszyn i urz…

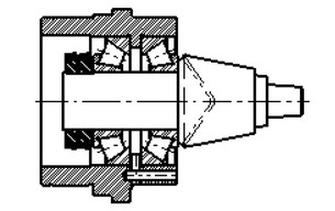

Wałek zębaty przedstawiony na rysunku został osadzony w
A. łożysku dwurzędowym stożkowym.
B. łożysku dwurzędowym baryłkowym.
C. dwóch łożyskach stożkowych.
D. dwóch łożyskach kulkowych.
Użytkowanie obrabiarek skrawa…
Przesunięcie punktu odniesienia dla obrabianego elementu jest realizowane dzięki funkcji
A. G42
B. G53
C. G54
D. G41
Montaż i obsługa maszyn i urz…
Jaki rodzaj przekroju jest przedstawiony na rysunku?
A. Cząstkowy.
B. Ukośny.
C. Stopniowy.
D. Obrócony.
Montaż i obsługa maszyn i urz…
Który kolor jest używany jako tło dla znaków ewakuacyjnych?
A. Żółty
B. Niebieski
C. Biały
D. Zielony
Montaż i obsługa maszyn i urz…

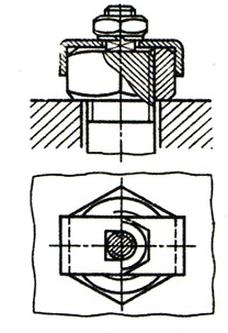

Połączenie gwintowe przedstawione na rysunku zostało zabezpieczone za pomocą
A. podkładki odginanej.
B. zawleczki.
C. nakładki.
D. wkrętu dociskowego.
Montaż i obsługa maszyn i urz…
Podczas naprawy przy użyciu metody wylewania stopu do łożysk, jakie jest źródło zagrożenia?
A. wysoka temperatura wylewania
B. prędkość wylewania
C. odprysk materiału
D. korozja materiału
Montaż i obsługa maszyn i urz…
Wskaż stałą sprężyny zastępczej układu przedstawionego na rysunku, jeżeli c1=5000 N/cm, c2=3000 N/cm.
A. 8000 N/cm
B. 5000 N/cm
C. 2000 N/cm
D. 3000 N/cm
Montaż i obsługa maszyn i urz…
Ile arkuszy w formacie A4 mieści się w arkuszu formatu A2?
A. 2
B. 4
C. 6
D. 8
Organizacja i nadzorowanie pr…
Korzystanie z kokili jest możliwe w trakcie
A. odlewania.
B. ciągnięcia.
C. kalibracji.
D. udoskonalania.
Użytkowanie obrabiarek skrawa…
Która tokarka dysponuje pionowym wrzecionem i jest stworzona do obróbki elementów o dużych średnicach, stosunkowo niewielkiej wysokości oraz masie do 200 ton?
A. Kłowa
B. Karuzelowa
C. Rewolwerowa
D. Wielonożowa
Organizacja i nadzorowanie pr…
Aby ochronić korpus tokarki przed korozją, należy zastosować
A. wazelina techniczną
B. olej maszynowy
C. farbę olejną
D. farbę emulsyjną
Użytkowanie obrabiarek skrawa…

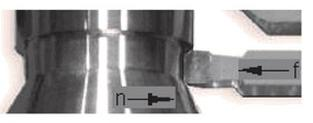

Które wartości parametrów skrawania, f posuw oraz n prędkość obrotowa są odpowiednie do wykonania rowka w wałku stalowym na tokarce
A. f = 0,25 i n = 100
B. f = 0,30 i n = 1300
C. f = 0,18 i n = 900
D. f = 0,04 i n = 600
Użytkowanie obrabiarek skrawa…
Który zespół tokarki konwencjonalnej podlega smarowaniu raz na tydzień? Skorzystaj z danych przedstawionych w tabeli.
| Tabela smarowania i konserwacji tokarki konwencjonalnej | ||||
|---|---|---|---|---|
| Lp. | Zespół smarowany | Gatunek smaru | Sposób smarowania | Częstotliwość |
| 1 | Łoże | Olej maszynowy Shell Tonna 33 | Smarować przez rozlanie i rozmazanie | Codziennie |
| 2 | Śruba pociągowa, półnakrętka | -//- | Smarować przez polanie na całej długości | Codziennie |
| 3 | Wspornik śruby pociągowej | -//- | Oliwiarka, smarowniczki kulkowe | Codziennie |
| 4 | Koła zębate gitary, wejście wałka | -//- | Oliwiarka, smarowniczka kulkowa wejścia wałka | Raz na tydzień |
| 5 | Sanie wzdłużne, poprzeczne, prowadnice, pokrętła, dźwignie | -//- | Oliwiarka, smarowniczki kulkowe | Codziennie |
| 6 | Konik, tuleja konika | -//- | Oliwiarka, smarowniczki kulkowe | Codziennie |
| 7 | Suport wzdłużny | -//- | Oliwiarka, smarowniczki kulkowe | Codziennie |
| 8 | Łożyska silnika elektrycznego | Smar stały ŁT 4 | W razie potrzeby lub przy wymianie łożysk | Raz na pół roku |
A. Suport wzdłużny.
B. Koła zębate gitary.
C. Łożyska silnika elektrycznego.
D. Wspornik śruby pociągowej.
Użytkowanie obrabiarek skrawa…
W kontekście programowania tokarek w systemach opartych na normach ISO, cykl oznaczany przez funkcję G74 odpowiada za
A. frezowanie rowka
B. wiercenie otworu
C. toczenie wzdłużne
D. gwintowanie wałka
Montaż i obsługa maszyn i urz…
Polipropylen należy do kategorii tworzyw sztucznych
A. termoplastycznych
B. termoutwardzalnych
C. chemoplastycznych
D. chemoutwardzalnych
Użytkowanie obrabiarek skrawa…
Do urządzeń pomiarowych, które umożliwiają bezpośrednie wykonanie pomiaru, nie zaliczają się
A. pasametr, płytki wzorcowe, poziomica
B. przymiar kreskowy, suwmiarka uniwersalna, mikrometr
C. średnicówka mikrometryczna, suwmiarka modułowa, mikrometr talerzykowy
D. mikrometr, głębokościomierz, suwmiarka traserska
Montaż i obsługa maszyn i urz…
Jaką maksymalną siłą można obciążać pręt o kwadratowym przekroju i boku 2 cm, jeśli wiadomo, że dopuszczalne naprężenia na rozciąganie wynoszą 200 MPa?
A. 40 kN
B. 100 kN
C. 50 kN
D. 80 kN
Montaż i obsługa maszyn i urz…

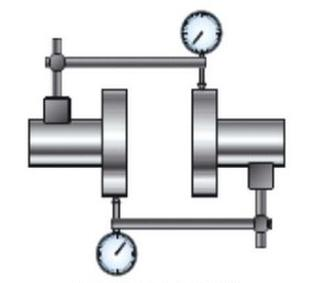

Na rysunku pokazano metodę osiowania wałów za pomocą
A. liniału i szczelinomierza.
B. struny i czujnika.
C. wiązki laserowej.
D. czujników zegarowych.
Użytkowanie obrabiarek skrawa…
Która z dostępnych funkcji pomocniczych pozwoli na wybór płaszczyzny interpolacji w osiach XY?
A. G01
B. G91
C. G90
D. G17
Wykonywanie i naprawa element…
Na podstawie rysunku wskaż wynik pomiaru wykonanego za pomocą mikrometru.
A. 84,32 mm
B. 84,82 mm
C. 80,32 mm
D. 81,30 mm
Montaż i obsługa maszyn i urz…
Rysunek przedstawia przekrój pompy
A. tłokowej.
B. łopatkowej.
C. śrubowej.
D. zębatej.
Montaż i obsługa maszyn i urz…
Montaż dwustronnego siłownika pneumatycznego składa się z operacji wymienionych w tabeli. Wybierz poprawną kolejność montażu.
| Lp. | Opis wykonywanej operacji | Oznaczenie operacji |
|---|---|---|
| 1 | Wprowadzenie pokrywy w tłoczysko | X |
| 2 | Wkręcenie zaworów zwrotnych i dławików | Y |
| 3 | Osadzenie tłoka na tłoczysku | Z |
| 4 | Montaż cylindra pneumatycznego | Q |
A. XYZQ
B. QZYX
C. YXQZ
D. ZQXY
Użytkowanie obrabiarek skrawa…
Przedstawioną na ilustracji tulejkę stosuje się do mocowania
A. gwintowników ręcznych.
B. frezów tarczowych.
C. wierteł z chwytem stożkowym.
D. wierteł z chwytem walcowym.
Organizacja i nadzorowanie pr…
Żeliwo ciągliwe powstaje z żeliwa białego w wyniku zastosowania procesu wyżarzania
A. ujednorodniającego
B. grafityzującego
C. odprężającego
D. normalizującego
Organizacja i nadzorowanie pr…
W produkcji masowej dokumentem przedstawiającym wartości kluczowych parametrów skrawania jest karta
A. instrukcyjna obróbki
B. przebiegu procesu
C. normowania czasu obróbki
D. technologiczna obróbki
Użytkowanie obrabiarek skrawa…
Jakie oprzyrządowanie jest stosowane do toczenia wałów o dużej długości?
A. podtrzymka
B. długie łoże tokarki
C. uchwyt i kieł
D. uchwyt specjalny
Wykonywanie i naprawa element…
Strzałką na przedstawionym rysunku wskazano elementy czopa wału, które zostały wykonane w operacji
A. frezowania.
B. toczenia.
C. piłowania.
D. radełkowania.
Montaż i obsługa maszyn i urz…
Wskaź sprzęgło do łączenia wałów, których osie są ustawione pod kątem nieprzekraczającym 30 stopni.
A. Kłowe
B. Wychylne (Cardana)
C. Cierne
D. Krzyżowe (Oldhama)
Wykonywanie i naprawa element…
Aby zamocować wiertło przedstawione na ilustracji we wrzecionie wiertarki, należy zastosować
A. uchwyt 3-szczękowy.
B. trzpień drążony.
C. tuleję redukcyjną.
D. oprawkę wiertarską.
Montaż i obsługa maszyn i urz…
Podaj zasady prawidłowego złożenia przekładni zębatej walcowej jednostopniowej.
A. Osie kół znajdują się w jednej płaszczyźnie, a bicie promieniowe kół może wynosić maksymalnie 0,1 mm
B. Osie kół znajdują się w jednej płaszczyźnie, a bicie promieniowe kół może wynosić od 0,1 mm do 0,15 mm
C. Osie kół są umiejscowione w jednej płaszczyźnie, a odległość między osiami wynosi połowę sumy średnic podziałowych kół
D. Osie kół są do siebie równoległe, a odległość między osiami kół wynosi połowę sumy średnic podziałowych kół
Montaż i obsługa maszyn i urz…
Aby wykonać czterokątne głowice śrub, materiał do obróbki powinien być zamocowany w
A. imadle obrotowym
B. podzielnicy uniwersalnej
C. uchwycie tokarskim
D. uchwycie Morse'a
MEC.05 Pytanie 194
Użytkowanie obrabiarek skrawa…
W której instrukcji programu zawarta jest informacja o pracy noża podczas nacinania gwintu o stałym skoku?
A. G11 X18 F0.15
B. G33 Z2 K1
C. G88 X20 Z65 I2
D. G04 X7
Użytkowanie obrabiarek skrawa…

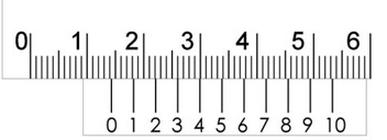

Przedstawiony na rysunku noniusz suwmiarki uniwersalnej wskazuje wynik pomiaru
A. 1,44 mm
B. 26,00 mm
C. 53,30 mm
D. 14,30 mm
Użytkowanie obrabiarek skrawa…
Jaką obrabiarkę należy wykorzystać do przetwarzania elementu rodzaju tuleja w produkcji na dużą skalę?
A. Tokarka uniwersalna
B. Automat tokarski
C. Tokarka rewolwerowa
D. Tokarka kłowo-uchwytowa CNC
Organizacja i nadzorowanie pr…
Który przyrząd należy zastosować do wykonania pomiaru wielkości przedstawionej na rysunku?
A. Suwmiarki uniwersalnej.
B. Suwmiarki modułowej.
C. Sprawdzianu dwugranicznego.
D. Mikrometru wewnętrznego.
MEC.05 Pytanie 198
Użytkowanie obrabiarek skrawa…
Korzystając z danych w tabeli, dobierz stos płytek wzorcowych do kontroli wymiaru 14,86 mm
| Tabela płytek wzorcowych długości wg DIN 861/2 | |
|---|---|
| Szereg | Wymiar płytki |
| 0,005 | 1,005 |
| 0,01 | 1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09; 1,10; 1,11; 1,12; 1,13; 1,14; 1,15; 1,16; 1,17; 1,18; 1,19 |
| 0,1 | 1,20; 1,30; 1,40; 1,50; 1,60; 1,70; 1,80; 1,90 |
| 1 | 2; 3; 4; 5; 6; 7; 8; 9 |
| 10 | 10; 20; 30; 40; 50; 60; 70; 80; 90; 100 |
A. 10 + 3 + 0,7 + 1,16
B. 10 + 2 + 1,8 + 1,06
C. 10 + 2 + 0,8 + 1,16
D. 10 + 3 + 1,8 + 1,07
Montaż i obsługa maszyn i urz…
Oksydacja metalowych elementów jako technika zabezpieczania przed korozją polega na
A. stworzeniu metalowej powłoki na powierzchni
B. aplikacji niemetalowej powłoki na powierzchnię
C. stworzeniu niemetalowej powłoki na powierzchni
D. aplikacji metalowej powłoki na powierzchnię
MEC.05 Pytanie 200
Użytkowanie obrabiarek skrawa…
Na rysunku przedstawiono zabieg
A. wiercenia.
B. toczenia.
C. gwintowania.
D. przecinania.
