Organizacja robót związanych …
Aby przeprowadzić pomiar optymalnej wilgotności oraz maksymalnej gęstości objętościowej zasypki na przyczółku konstrukcji inżynieryjnej, należy użyć urządzenia
A. Proctora
B. Casagrandego
C. Le Chateliera
D. Vicata
Filtrowanie pytań
Organizacja robót związanych …
Uczestnicy obchodu obiektu mostowego mogą stwierdzić
A. wielkość strzałek ugięcia przęseł.
B. stopień korozji stali zbrojeniowej.
C. obecność uszkodzeń na powierzchni mostu.
D. stopień osiadania poszczególnych podpór.
Organizacja robót związanych …
Na podstawie tabeli wskaż, jaki rodzaj gruntu uzyskano w trakcie badań polowych, jeżeli próba rozmakania trwała 15 godzin, a podczas próby rozcierania w wodzie były wyczuwalne pojedyncze ziarna piasku.
| Określanie rodzaju i nazwy gruntów spoistych | ||||
|---|---|---|---|---|
| Rodzaje i nazwy gruntów w zależności od zawartości frakcji piaskowej | Wyniki badania | |||
| grupa I grunty piaszczyste | grupa II grunty pośrednie | grupa III grunty pylaste | próba wałeczkowania | próba rozmakania |
| piasek gliniasty | pył piaszczysty | pył | kulka rozpłaszcza się lub rozsypuje; grunt nie daje się wałeczkować | grudka rozmaka natychmiast |
| piasek gliniasty | pył piaszczysty | pył | wałeczek rozwarstwia się podłużnie | grudka rozmaka w czasie od 0,5 do 5 min. |
| glina piaszczysta | glina | glina pylasta | od początku do końca wałeczkowania powierzchnia wałeczka bez połysku; wałeczek pęka poprzecznie | grudka rozmaka w czasie od 5 do 60 min. |
| glina piaszczysta zwięzła | glina zwięzła | glina pylasta zwięzła | wałeczek początkowo bez połysku, przy końcu wałeczkowania z połyskiem; pęka poprzecznie | grudka rozmaka w czasie od 1 do 24 godz. |
| ił piaszczysty | ił | ił pylasty | kulka i wałeczek od początku z połyskiem | grudka rozmaka w czasie dłuższym niż 1 doba |
| między palcami pozostaje dużo piasku ostrego | wyczuwa się pojedyncze drobne ziarna piasku | ziaren piasku nie wyczuwa się | ||
| Próba rozcierania w wodzie | ||||
A. Pył piaszczysty.
B. Ił pylasty.
C. Glina zwięzła.
D. Glina pylasta.
Organizacja robót związanych …
Z danych w tabeli wynika, że podczas odbioru ostatecznego po naprawie bieżącej toru kolejowego przeznaczonego dla prędkości do 160 km/h dopuszczalna odchyłka zwężenia toru wynosi
| Wartości dopuszczalne odchyłek przy odbiorze ostatecznym po naprawie bieżącej | |||||||
| Prędkość [km/h] | Nierówności | Wichrowatość na bazie 5 m [mm] | Odchyłki szerokości toru | Wskaźnik J [mm] | |||
| poziome [mm] | pionowe [mm] | poszerzenia [mm] | zwężenia [mm] | gradient [mm/m] | |||
| 200 | 3 | 2 | 4 | 3 | 2 | 1 | 1,0 |
| 160 | 5 | 4 | 6 | 5 | 3 | 1 | 1,6 |
| 140 | 6 | 6 | 8 | 6 | 4 | 1 | 2,1 |
| (...) | (...) | (...) | (...) | (...) | (...) | (...) | (...) |
A. 2 mm
B. 3 mm
C. 5 mm
D. 4 mm
TKO.03 Pytanie 805
Organizacja robót związanych …
Jaką metodą powinno się przeprowadzić wymianę rozjazdów kolejowych na trasie o dużym obciążeniu przewozowym?
A. Automatyzacji
B. Małej mechanizacji
C. Ręczną
D. Pełnej mechanizacji
Organizacja robót związanych …
Podbijanie podkładów torowych przy użyciu podbijaka spalinowego realizowane jest w sposobie
A. pełnej mechanizacji
B. ręcznym
C. małej mechanizacji
D. automatyzacji
Organizacja robót związanych …
Słup podpory mostu ma prostokątny przekrój o wymiarach 1 x 3 m oraz wysokość 10 m. Całkowita ilość betonu potrzebnego do budowy 6 takich słupów wynosi
A. 180 m3
B. 90 m3
C. 30 m3
D. 240 m3
Organizacja robót związanych …
W arkuszu badania technicznego rozjazdu wymiary przekraczające dopuszczalne odchyłki od wymiarów zasadniczych należy podkreślać kolorem
A. zielonym.
B. pomarańczowym.
C. czerwonym.
D. fioletowym.
TKO.04 Pytanie 809
Organizacja robót związanych …
Które rusztowanie należy przygotować do remontu mostu, jeżeli ma służyć pracownikom również do składowania materiałów i sprzętu?
A. Niosące.
B. Robocze.
C. Mieszane.
D. Montażowe.
TKO.03 Pytanie 810
Organizacja robót związanych …
Aby ustalić odpowiednie zagęszczenie podsypki w podtorzu, należy wykorzystać
A. płytę statyczną
B. aparat skrzynkowy
C. wstrząsarkę laboratoryjną
D. edometr laboratoryjny
Organizacja robót związanych …
Na rysunku przedstawiającym przekrój poprzeczny linii kolejowej szerokość torowiska wynosi
A. 6,65 m
B. 3,50 m
C. 5,50 m
D. 2,60 m
Organizacja robót związanych …
Teodolit należy zastosować do pomiaru
A. kątów poziomych.
B. strzałek ugięcia przęsła mostu.
C. różnic wysokości.
D. długości ciągu otwartego.
TKO.03 Pytanie 813
Organizacja robót związanych …
W torze bezstykowym do regulacji naprężeń metodą termiczną powinno się użyć
A. urządzenia grzejne
B. śruby stopowe
C. nasuwarkę szyn
D. ściskacze szynowe
Organizacja robót związanych …
Jaką powierzchnię m2 kostki betonowej wykorzystano do stworzenia nawierzchni peronu o wymiarach 2,8 × 100 m, jeżeli norma zużycia wynosi 1,025 m2/m2?
A. 287,0 m2
B. 277,5 m2
C. 282,5 m2
D. 280,0 m2
Organizacja robót związanych …
Korzystając z danych zawartych w tabeli, określ poszerzenie rozstawu torów w łukach R = 3 000 m na szlaku dla linii kolejowych o prędkości v = 120 km/h.
A. 100 mm
B. 110 mm
C. 90 mm
D. 170 mm
Organizacja robót związanych …
Nadzór nad układem geometrycznym rozjazdów, odpowiednim umiejscowieniem w planie i profilu oraz poprawnym rozmieszczeniem podrozjazdnic, powinien być przeprowadzany
A. raz na dobę na liniach magistralnych i pierwszorzędnych
B. raz w tygodniu
C. przynajmniej 2 razy w tygodniu
D. raz w roku podczas przeglądów technicznych rozjazdów
Organizacja robót związanych …
Modernizacja obiektu mostowego polega na
A. podwyższeniu parametrów użytkowych obiektu.
B. naprawie popękanej konstrukcji żelbetowej.
C. wymianie nawierzchni na obiekcie.
D. pomalowaniu konstrukcji stalowej mostu.
Organizacja robót związanych …
Po oczyszczeniu podsypki w torze linii magistralnej ubytki należy uzupełnić
A. grysem.
B. tłuczniem.
C. klińcem.
D. pospółką.
Organizacja robót związanych …
Jakim sprzętem wykonuje się krótki i głęboki przekop?
A. spycharką
B. koparką
C. zgarniarką
D. ładowarką
Organizacja robót związanych …
Na zamieszczonym przekroju poprzecznym nawierzchni kolejowej warstwę ochronną podtorza oznaczono cyfrą
A. 4
B. 5
C. 3
D. 2
Organizacja robót związanych …
Do pomiaru krzywizny łuku poziomego toru należy zastosować
A. strzałkomierz.
B. falistomierz.
C. toromierz.
D. profilomierz.
Organizacja robót związanych …

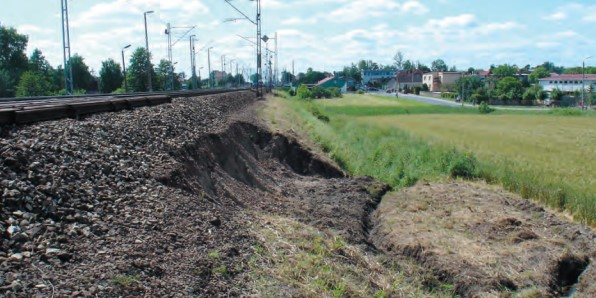

Przedstawione na rysunku odkształcenie podtorza to
A. osuwisko.
B. zapadlisko.
C. wysadzina.
D. lawina.
TKO.04 Pytanie 823
Organizacja robót związanych …
Podczas wymiany mostownic na moście jednotorowym należy
A. zastosować sygnał D6 „zwolnić bieg”.
B. ograniczyć prędkość przejeżdżających pociągów do 20 km/h.
C. wstrzymać ruch pociągów na czas robót.
D. zredukować do minimum ilość przejeżdżających przez most pociągów.
Organizacja robót związanych …
Deformacja podtorza przedstawiona na zdjęciu to
A. osiadanie nasypu.
B. osuwisko skarpy.
C. worek podsypkowy.
D. osiadanie torowiska.
Organizacja robót związanych …
Zastąpienie śrub stopowych dokonuje się przy pomocy
A. podbijaka
B. nasuwarki
C. kleszczy
D. zakrętarki
TKO.03 Pytanie 826
Organizacja robót związanych …
Na podstawie tabeli określ minimalną szerokość ław torowiska do budowy podtorza przy prędkości Vmax = 160 km/h.
| Minimalne szerokości ław torowiska | ||
|---|---|---|
| Vmax [km/h] | Szerokość [m] | |
| podtorze nowobudowane (dobudowywane) i modernizowane | podtorze eksploatowane | |
| Vmax ≤ 80 | 0,60 | 0,35 |
| 80 < Vmax ≤ 120 | 0,40 | |
| 120 < Vmax ≤ 160 | 0,50 | |
| 160 < Vmax ≤ 250 | 0,60 | |
A. 0,50 m
B. 0,35 m
C. 0,40 m
D. 0,60 m
Organizacja robót związanych …
Zgodnie z rysunkiem szerokość ławy torowiska wynosi
A. min. 0,25 m
B. min. 4,50 m
C. 0,15 m
D. 2,50 m
Organizacja robót związanych …
Na rysunku przedstawiono przekrój dźwigara mostowego
A. teowego spawanego.
B. teowego nitowanego.
C. blachownicowego spawanego.
D. blachownicowego nitowanego.
Organizacja robót związanych …
Korzystając z fragmentu normy PN-83/B-02482, wskaż termin sprawdzenia nośności pali wbijanych w glinie zwięzłej podczas przeprowadzania próbnego obciążenia.
7.4.2. Termin sprawdzania nośności pali obciążanych siłami pionowymi. Między wykonaniem pala a sprawdzeniem jego nośności powinien upłynąć czas podany w tabl. 14. W przypadku gruntów uwarstwowionych, jeżeli przynajmniej 50% całkowitej nośności pala uzyskiwana jest w gruntach spoistych, grunty te należy uznać za miarodajne przy ustalaniu terminu sprawdzenia nośności pali.
Tablica 14. Terminy sprawdzenia nośności
| Rodzaj pali | Rodzaj gruntu | ||
|---|---|---|---|
| niespoiste | nawodnione piaski drobne, pylaste i gliniaste oraz pyły i gliny piaszczyste | spoiste | |
| Wbijane | 7 dni | 20 dni | 30 dni |
| Wykonywane w gruncie | 30 dni | 30 dni | 30 dni |
Przy stosowaniu cementów szybkosprawnych lub po stwierdzeniu dostatecznej wytrzymałości próbek betonu, pale formowane w gruncie można obciążać wcześniej niż po upływie 30 dni.
A. 30 dni.
B. 20 dni.
C. 100 dni.
D. 7 dni.
Organizacja robót związanych …
Ile mieszanki betonowej należy zamówić do zabetonowania podpór mostu dwuprzęsłowego, jeżeli objętość jednego przyczółka wynosi 60 m³, a filara 25 m³?
A. 120 m³
B. 145 m³
C. 110 m³
D. 170 m³
Organizacja robót związanych …
Zgodnie z przedstawionym rysunkiem odległość osiowa rzędów kolumn żwirowych usytuowanych poprzecznie do osi toru wynosi
A. 400 cm
B. 207 cm
C. 151 cm
D. 140 cm
Organizacja robót związanych …
Na podstawie fragmentu zapisów w protokole z badania technicznego określ rodzaj zalecanych robót remontowych, które będą miały zakres naprawy głównej?
| PROTOKÓŁ z badania technicznego toru szlakowego, linia nr ........, przeprowadzonego w dn. ................ |
I. W czasie badania stwierdzono następujące nieprawidłowości: (…)
II. Wnioski i zalecenia: (…)
(…) |
A. Dokręcenie złączek.
B. Wymiana pojedynczych podkładów.
C. Ciągła wymiana podkładów.
D. Ciągła regulacja toru w planie i profilu.
Organizacja robót związanych …
Jaki rodzaj szyn powinien być użyty w standartzie konstrukcji nawierzchni dla torów klasy 0?
A. S42
B. S49
C. 49E1
D. UIC 60
Organizacja robót związanych …
Którego urządzenia należy użyć do przeprowadzenia kontrolnych pomiarów sytuacyjno-wysokościowych związanych z budową obiektu mostowego?
A. Urządzenie 1
B. Urządzenie 2
C. Urządzenie 3
D. Urządzenie 4
Organizacja robót związanych …
Zgodnie z danymi zawartymi w tabeli z Instrukcji Id-1 dopuszczalna wartość odchyłki wichrowatości toru po naprawie głównej nawierzchni dla prędkości pociągów 100 km/h wynosi
| Wartości dopuszczalne odchyłek przy odbiorze ostatecznym po naprawie głównej lub modernizacji | |||||||
|---|---|---|---|---|---|---|---|
| Prędkość [km/h] | Nierówności | Wichrowatość na bazie 5 m. [mm] | Odchyłki szerokości toru | Wskaźnik J [mm] | |||
| poziome [mm] | pionowe [mm] | poszerze nia [mm] | zwężenia [mm] | gradient [mm/m] | |||
| 200 | 3 | 2 | 3 | 2 | 2 | 1 | 0.9 |
| 160 | 4 | 3 | 5 | 2 | 2 | 1 | 1.2 |
| 140 | 5 | 4 | 5 | 3 | 3 | 1 | 1.5 |
| 120 | 5 | 5 | 6 | 3 | 3 | 1 | 1.7 |
| 100 | 7 | 6 | 6 | 4 | 4 | 1 | 2.0 |
| 80 | 8 | 8 | 7 | 4 | 4 | 1 | 2.4 |
A. 6 mm
B. 7 mm
C. 5 mm
D. 3 mm
Organizacja robót związanych …
Niezbędnym wyposażeniem mostu o długości większej niż 20 m są
A. stalowe odbojnice.
B. wykusze.
C. punkty oświetleniowe.
D. izbice.
Organizacja robót związanych …
Do wykonania otworów pod pale fundamentowe przy budowie mostu należy zastosować
A. sprężarkę.
B. kafar.
C. wiertnicę.
D. koparkę.
Organizacja robót związanych …
Z którego gatunku drewna wykonuje się podkłady kolejowe o największej trwałości?
A. Dębu.
B. Świerku.
C. Sosny.
D. Modrzewia.
Organizacja robót związanych …
Który materiał wykorzystano na podpory wiaduktu kolejowego?
A. Beton.
B. Kamień.
C. Żelbet.
D. Drewno.
Organizacja robót związanych …
Aby precyzyjnie i bezpośrednio zbadać właściwości mechaniczne podłoża, konieczne jest pobranie jego próbki w
A. naturalnej wilgotności (NW)
B. naturalnym uziarnieniu (NU)
C. nienaruszonej wilgotności (NNW)
D. nienaruszonej strukturze (NNS)
