ELM.04Pytanie 1

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Układy sterowania

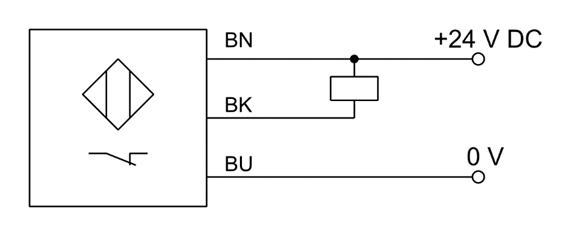

Sterownik PLC posiada wejścia cyfrowe aktywowane stanem wysokim. Które kolory przewodów czujnika zbliżeniowego indukcyjnego należy przygotować, aby wykrycie przez ten czujnik elementu metalowego skutkowało podaniem stanu wysokiego na wejście cyfrowe sterownika PLC?

A. Brązowy, niebieski i biały.

B. Niebieski, biały i czarny.

C. Czarny, brązowy i niebieski.

D. Biały, brązowy, czarny.

ELM.01Pytanie 2

Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Okablowanie i złącza

Do montażu czujnika przedstawionego na rysunku niezbędne jest użycie

A. szczypiec Segera.

B. kluczy nasadowych.

C. wkrętaków płaskich.

D. kluczy płaskich.

ELM.04Pytanie 3

Eksploatacja układów automaty…

Kategorie: Układy sterowania Zasilanie i bezpieczeństwo

Które zaciski są wejściami sterującymi przekaźnika elektronicznego przedstawionego na ilustracji?

A. 2 i 3

B. 3 i 4

C. 1 i 2

D. 1 i 4

ELM.01Pytanie 4

Montaż, uruchamianie i obsług…

Kategorie: Okablowanie i złącza

Który typ złącza przedstawiono na ilustracji?

A. HDMI

B. RJ-45

C. RS-232

D. USB

ELM.04Pytanie 5

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Konserwacja i naprawa

Wykonano okresową kontrolę stanu technicznego dwóch optycznych czujników zbliżeniowych, których wyniki pomiarów zanotowano w tabeli. Na podstawie wyników można stwierdzić, że stan techniczny

Kod czujnika Parametry katalogowe Zmierzone wartości odległości
(odległość przy której następuje zmiana stanu na wyjściu czujnika)
Strefa zadziałania Histereza w zakresie z 1 na 0
przy oddalaniu
od próbki pomiarowej z 0 na 1
przy zbliżaniu
do próbki pomiarowej
B1-14A1 60 mm ±10 % 66 mm 52 mm
B2-14A1 80 mm ±10 % 87 mm 72 mm

Kod czujnika	Parametry katalogowe	Zmierzone wartości odległości (odległość przy której następuje zmiana stanu na wyjściu czujnika)
Strefa zadziałania	Histereza w zakresie	z 1 na 0 przy oddalaniu od próbki pomiarowej	z 0 na 1 przy zbliżaniu do próbki pomiarowej
B1-14A1	60 mm	±10 %	66 mm	52 mm
B2-14A1	80 mm	±10 %	87 mm	72 mm

A. tylko czujnika B2-14A1 wyklucza jego ponowny montaż w układzie.

B. tylko czujnika B1-14A1 wyklucza jego ponowny montaż w układzie.

C. obu czujników jest prawidłowy.

D. obu czujników wyklucza ich ponowny montaż w układzie.

ELM.01Pytanie 6

Montaż, uruchamianie i obsług…

Kategorie: Elementy wykonawcze Pomiar i diagnostyka Okablowanie i złącza

Dobierz przewód do wykonania połączenia silnika 3-fazowego z przemiennikiem częstotliwości.

A. Przewód 1 Ilustracja do odpowiedzi A

B. Przewód 2 Ilustracja do odpowiedzi B

C. Przewód 4 Ilustracja do odpowiedzi C

D. Przewód 3 Ilustracja do odpowiedzi D

ELM.04Pytanie 7

Eksploatacja układów automaty…

Kategorie: Układy sterowania Napędy i silniki

Na podstawie zamieszczonego fragmentu dokumentacji technicznej przemiennika częstotliwości można obliczyć czas przyspieszenia i hamowania silnika podłączonego do urządzenia. Wartość tych czasów dla parametru Fn_01 = 2 sekundy i dla parametru Fn_02 = 4 sekundy przy zadanej częstotliwości 60 Hz będzie odpowiednio wynosiła:

A. przyspieszenie 2 sekundy, hamowanie 4 sekundy.

B. przyspieszenie 4,8 sekundy, hamowanie 2,4 sekundy.

C. przyspieszenie 2,4 sekundy, hamowanie 4,8 sekundy.

D. przyspieszenie 4 sekundy, hamowanie 2 sekundy.

ELM.01Pytanie 8

Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC

Przedstawiony fragment programu realizuje funkcję

A. NAND

B. OR

C. NOR

D. AND

ELM.04Pytanie 9

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Zasilanie i bezpieczeństwo Konserwacja i naprawa

Na podstawie przedstawionych w tabeli wyników pomiarów parametrów wyłączników różnicowoprądowych wskaż, które z wyłączników mogą być dalej eksploatowane w instalacji automatyki.

Lp. Typ urządzenia różnicowoprądowego Test IDn
mA Iw
mA tw
ms tz
ms
1. P 304 80-500-S T 500 315 252 500
2. P 304 25-100-AC N 100 68 45 200
3. P 304 25-30-AC T 30 33 26 200
4. P 312 B-20-30-AC T 30 11 47 200
5. P 312 B-20-30-AC T 30 22 25 200
6. P 312 B-20-30-AC T 30 22 215 200
IDn – prąd różnicowy urządzenia różnicowoprądowego, mA Iw – zmierzony prąd różnicowy zadziałania, mA
tw– zmierzony czas zadziałania, ms

Lp.	Typ urządzenia różnicowoprądowego	Test	IDn mA	Iw mA	tw ms	tz ms
1.	P 304 80-500-S	T	500	315	252	500
2.	P 304 25-100-AC	N	100	68	45	200
3.	P 304 25-30-AC	T	30	33	26	200
4.	P 312 B-20-30-AC	T	30	11	47	200
5.	P 312 B-20-30-AC	T	30	22	25	200
6.	P 312 B-20-30-AC	T	30	22	215	200
IDn – prąd różnicowy urządzenia różnicowoprądowego, mA Iw – zmierzony prąd różnicowy zadziałania, mA tw– zmierzony czas zadziałania, ms

A. 1, 2 i 3

B. 3, 5 i 6

C. 2, 3 i 6

D. 1, 4 i 5

ELM.01Pytanie 10

Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC Elementy wykonawcze Pomiar i diagnostyka

Na podstawie danych umieszczonych w tabeli, dobierz średnicę wiertła do wykonania otworu pod gwint M8 o skoku 1 mm.

Średnica
znamionowa
gwintu Skok
gwintu
mm Średnica
nominalna
wiertła
mm
M8 1.25 6.80
1 7.00
0.75 7.25
M9 1.25 7.80
1 8.00
0.75 8.25

Średnica znamionowa gwintu	Skok gwintu mm	Średnica nominalna wiertła mm
M8	1.25	6.80
1	7.00
0.75	7.25
M9	1.25	7.80
1	8.00
0.75	8.25

A. 7,00 mm

B. 7,25 mm

C. 6,80 mm

D. 7,80 mm

ELM.01Pytanie 11

Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC Okablowanie i złącza Bezpieczeństwo i przepisy

Na podstawie przedstawionej listy kontrolnej procedury postępowania uruchomieniowego przed załączeniem układu regulacji opartym na sterowniku PLC należy w pierwszej kolejności sprawdzić

A. kolejność podłączeń elementów wyjściowych do sterownika.

B. prawidłowość podłączeń przewodów ochronnych w układzie.

C. kolejność podłączeń elementów wejściowych do sterownika.

D. położenie przełącznika trybu pracy sterownika PLC.

ELM.04Pytanie 12

Eksploatacja układów automaty…

Kategorie: Napędy i silniki Konserwacja i naprawa

Dla którego napędu w kolumnie „Ocena stanu technicznego” należy wpisać literę A odpowiadającą jego dobremu stanu technicznemu?

A. Sil01-M01 – 22kW i Sil02-M02 – 22kW

B. Tylko Sil01-M01 – 22kW

C. Sil01-M01 – 22kW i Sil03-M03 – 37kW

D. Tylko Sil02-M02 – 22kW

ELM.04Pytanie 13

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Zasilanie i bezpieczeństwo

Z którego układu sieciowego należy zasilić urządzenie, jeżeli sieć zasilająca oznaczono 400 V ~3/N/PE?

A. TN - C

B. IT

C. TN - S

D. TT

ELM.04Pytanie 14

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pneumatyka i hydraulika

Uszkodzony napęd pneumatyczny użyty w układzie sterowania zastąpiono napędem elektropneumatycznym, w którym dotychczasowe wadliwe elementy wykonawcze zastąpiono siłownikami z magnetyczną sygnalizacją tłoka. Aby efektywnie wykorzystać możliwości sygnalizacyjne układu, należy pneumatyczne łączniki krańcowe wymienić na czujniki

A. optyczne.

B. kontaktronowe.

C. indukcyjne.

D. pojemnościowe.

ELM.01Pytanie 15

Montaż, uruchamianie i obsług…

Kategorie: Układy pneumatyczne i hydrauliczne Pomiar i diagnostyka Schematy i dokumentacja

Na schemacie zespołu przygotowania powietrza, symbolem X oznaczono

A. smarownicę.

B. zawór.

C. manometr.

D. filtr.

ELM.04Pytanie 16

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Układy sterowania Zasilanie i bezpieczeństwo

Z danych znamionowych czujnika pojemnościowego wynika, że jego wyjście nie może być bezpośrednio podłączone do

Czujnik pojemnościowy
Obudowa cylindryczna gwintowana
Rozmiar obudowy M12
Zasięg 13 mm
Rodzaj czoła zabudowane (zakryte)
Materiał obudowy tworzywo sztuczne
Rodzaj wyjścia PNP
Funkcja wyjścia NO
Zasilanie (wejście) 10-30 V DC
Obciążalność styku 200 mA
Podłączenie elektryczne przewód

Czujnik pojemnościowy
Obudowa	cylindryczna gwintowana
Rozmiar obudowy	M12
Zasięg	13 mm
Rodzaj czoła	zabudowane (zakryte)
Materiał obudowy	tworzywo sztuczne
Rodzaj wyjścia	PNP
Funkcja wyjścia	NO
Zasilanie (wejście)	10-30 V DC
Obciążalność styku	200 mA
Podłączenie elektryczne	przewód

A. silnika prądu przemiennego.

B. wejścia sterownika PLC.

C. sygnalizatora LED.

D. woltomierza.

ELM.01Pytanie 17

Montaż, uruchamianie i obsług…

Kategorie: Schematy i dokumentacja

Na podstawie fragmentu rysunku wykonawczego określ długość krawędzi X.

A. 20 mm

B. 10 mm

C. 30 mm

D. 60 mm

ELM.01Pytanie 18

Montaż, uruchamianie i obsług…

Kategorie: Schematy i dokumentacja

Na podstawie fragmentu rysunku wykonawczego określ długość krawędzi X.

A. 30 mm

B. 20 mm

C. 60 mm

D. 10 mm

ELM.01Pytanie 19

Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Pomiar i diagnostyka

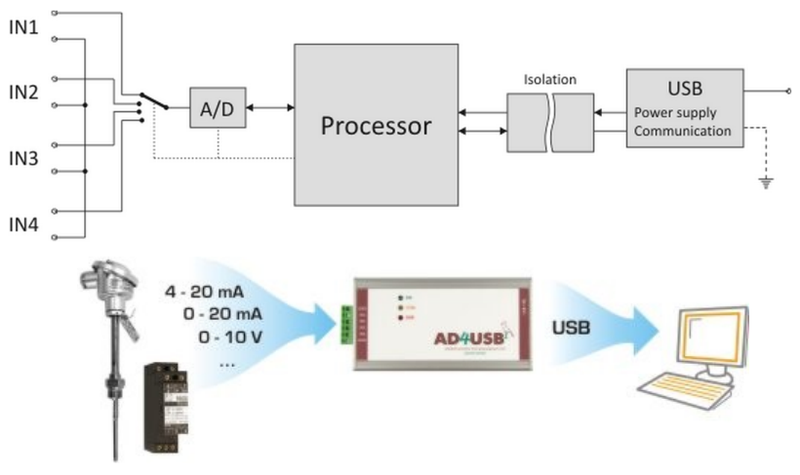

Na rysunku przedstawiono

A. separator sygnałów USB.

B. przetwornik PWM.

C. elektroniczny czujnik ciśnienia.

D. zadajnik cyfrowo-analogowy.

ELM.01Pytanie 20

Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC Schematy i dokumentacja

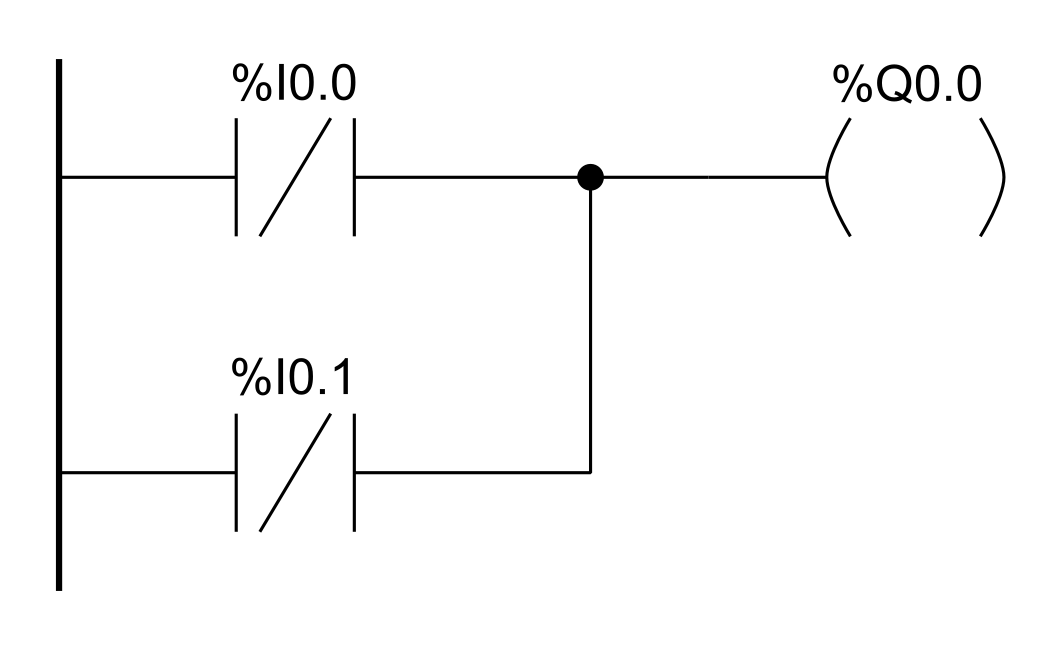

Program sterowniczy przedstawiony na rysunku realizuje funkcję

A. NOR

B. Ex-NOR

C. OR

D. Ex-OR

ELM.01Pytanie 21

Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC Elementy wykonawcze

W układzie zastosowano przekaźnik uniwersalny realizujący funkcję opóźnionego załączania. Aby uzyskać wymagane działanie przekaźnika, pokrętło nastawy funkcji należy ustawić

A. w pozycji 4.

B. w pozycji 1.

C. w pozycji 3.

D. w pozycji 2.

ELM.04Pytanie 22

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Napędy i silniki Zasilanie i bezpieczeństwo

Którego z wymienionych urządzeń dotyczą dane znamionowe przedstawione w tabeli?

Dane znamionowe
Napięcie zasilające 230 V, 50 Hz
Maksymalny prąd obciążenia 55 A
Napięcie wyjściowe 12 V
Prąd w stanie jałowym 105 mA
Straty mocy w rdzeniu 43 W
Temperatura otoczenia 35 °C
Wymiary 180/70/98 mm
Masa 8,2 kg

Dane znamionowe
Napięcie zasilające	230 V, 50 Hz
Maksymalny prąd obciążenia	55 A
Napięcie wyjściowe	12 V
Prąd w stanie jałowym	105 mA
Straty mocy w rdzeniu	43 W
Temperatura otoczenia	35 °C
Wymiary	180/70/98 mm
Masa	8,2 kg

A. Dławika.

B. Regulatora temperatury.

C. Silnika elektrycznego.

D. Transformatora.

ELM.04Pytanie 23

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

Przetwornik pomiarowy C/A 10-bitowy o sygnale wyjściowym z zakresu 0÷20 mA posiada dla pełnej skali tego sygnału rozdzielczość bezwzględną równą

A. 19,5 μA

B. 12,8 μV

C. 4,88 μA

D. 2,44 μV

ELM.01Pytanie 24

Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka

Przyrząd do sprawdzania średnicy otworów przedstawia

A. ilustracja 2. Ilustracja do odpowiedzi A

B. ilustracja 4. Ilustracja do odpowiedzi B

C. ilustracja 1. Ilustracja do odpowiedzi C

D. ilustracja 3. Ilustracja do odpowiedzi D

ELM.04Pytanie 25

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych Regulacja i automatyka

Z przytoczonego fragmentu dokumentacji technicznej regulatora cyfrowego wynika, że czujniki termoelektryczne powinny zostać podłączone do zacisków o numerach

A. 2, 3, 4.

B. 2 i 3.

C. 1, 2, 3.

D. 5 i 6.

ELM.01Pytanie 26

Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka Schematy i dokumentacja

Na schemacie układu sterowania wskaż, dla którego odcinka przewodu została błędnie wpisana wartość rezystancji.

A. V0:A2/V1:A2 0,1

B. WY1/V0:A1 0,1

C. S1:4/WE2 ∞

D. S0:2/WE1 0,1

ELM.04Pytanie 27

Eksploatacja układów automaty…

Kategorie: Czujniki i pomiary Pomiary elektryczne i wielkości procesowych

W tabeli przedstawiono wyniki pomiarów kontrolnych przetworników R/I przy prawidłowych warunkach zasilania i połączeń. Wszystkie czujniki zostały wyprodukowane dla zakresu rezystancji wejściowej 0÷100 Ω i wyjściowego sygnału prądowego z zakresu 4÷20 mA. Który z przetworników jest sprawny technicznie?

Symbol czujnika w instalacji Wartości prądu wyjściowego przetwornika dla wartości sygnału wejściowego z zakresu 0÷100 Ω
0 Ω 100 Ω
B1 1,2 mA 18,9 mA
B2 4,1 mA 19,9 mA
B3 0,9 mA 20,0 mA
B4 2,1 mA 16,0 mA

Symbol czujnika w instalacji	Wartości prądu wyjściowego przetwornika dla wartości sygnału wejściowego z zakresu 0÷100 Ω
0 Ω	100 Ω
B1	1,2 mA	18,9 mA
B2	4,1 mA	19,9 mA
B3	0,9 mA	20,0 mA
B4	2,1 mA	16,0 mA

A. B3

B. B2

C. B1

D. B4

ELM.01Pytanie 28

Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka Okablowanie i złącza

Który wynik pomiaru rezystancji żyły przewodu YLY 3x10 mm² o długości około 8 m wskazuje na jej ciągłość?

A. Wynik 4 Ilustracja do odpowiedzi A

B. Wynik 2 Ilustracja do odpowiedzi B

C. Wynik 1 Ilustracja do odpowiedzi C

D. Wynik 3 Ilustracja do odpowiedzi D

ELM.01Pytanie 29

Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka Bezpieczeństwo i przepisy

Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionej ilustracji, a z drugiej żyły pozostały niepodłączone. Którego parametru dotyczył wykonany w ten sposób pomiar?

A. Rezystancji żył L1, L2, L3.

B. Sumy rezystancji żył L1, L2, L3 oraz PEN.

C. Rezystancji izolacji między przewodami L1 i L2 i L3.

D. Rezystancji izolacji między przewodami L1, L2, L3 a przewodem PEN.

ELM.01Pytanie 30

Montaż, uruchamianie i obsług…

Kategorie: Elementy wykonawcze Schematy i dokumentacja

Tabliczka znamionowa przedstawiona na rysunku, to tabliczka znamionowa

A. silnika prądu stałego.

B. silnika prądu przemiennego.

C. transformatora.

D. kondensatora.

ELM.01Pytanie 31

Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Pomiar i diagnostyka

Do pomiaru temperatury w systemie automatyki użyto elementów oznaczonych jako Pt100 z przetwornikami pomiarowymi posiadającymi sygnał wyjściowy 4÷20 mA. Oznacza to, że w urządzeniu pomiarowym zastosowano czujniki

A. rezystancyjne metalowe.

B. rezystancyjne półprzewodnikowe.

C. bimetalowe.

D. termoelektryczne.

ELM.01Pytanie 32

Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Pomiar i diagnostyka

Przedstawiony na rysunku czujnik jest przeznaczony do detekcji

A. temperatury.

B. napiężeń.

C. ciśnienia.

D. pola magnetycznego.

ELM.04Pytanie 33

Eksploatacja układów automaty…

Kategorie: Zasilanie i bezpieczeństwo Pomiary elektryczne i wielkości procesowych

Ile wynosi natężenie prądu przepływającego przez grzałkę pieca kalibracyjnego o mocy P=10 kW, której rezystancja wynosi R=100 Ω?

A. 1000 A

B. 100 A

C. 1 A

D. 10 A

ELM.01Pytanie 34

Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Pomiar i diagnostyka Schematy i dokumentacja

Na schemacie przedstawiono

A. konwerter łącza szeregowego na łącze światłowodowe.

B. przetwornik napięcia AC na prąd AC.

C. regulowany wzmacniacz napięć lub prądów zmiennych.

D. przetwornik pomiarowy prądu lub napięcia AC.

ELM.01Pytanie 35

Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Pomiar i diagnostyka

Jaki rodzaj ustroju pomiarowego zastosowano w mierniku, którego tabliczkę znamionową przedstawiono na rysunku?

A. Elektrodynamiczny.

B. Indukcyjny.

C. Magnetoelektryczny.

D. Elektromagnetyczny.

ELM.01Pytanie 36

Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC Pomiar i diagnostyka Okablowanie i złącza

Na podstawie opisu zamieszczonego na obudowie urządzenia określ jego rodzaj.

A. Zasilacz 230 V AC / 24 V DC

B. Obiektowy separator napięć 24 V DC

C. Przetwornica napięcia 2x24 V DC / 230 V AC

D. Przetwornica akumulatorowa 2x24 V / 230 V AC

ELM.01Pytanie 37

Montaż, uruchamianie i obsług…

Kategorie: Elementy wykonawcze Układy pneumatyczne i hydrauliczne

Który element silnika tłokowego wskazuje strzałka?

A. Wodzik.

B. Korbowód.

C. Dźwignię.

D. Wał korbowy.

ELM.01Pytanie 38

Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka Okablowanie i złącza

Do przykręcania lub odkręcania nakrętki przedstawionej na rysunku przeznaczony jest klucz

A. nasadowy.

B. imbusowy.

C. hakowy.

D. czołowy.

ELM.04Pytanie 39

Eksploatacja układów automaty…

Kategorie: Napędy i silniki Zasilanie i bezpieczeństwo

Którego z wymienionych urządzeń dotyczą dane znamionowe przedstawione w tabeli?

Dane znamionowe
Napięcie zasilające 230 V, 50 Hz
Maksymalny prąd obciążenia 55 A
Napięcie wyjściowe 12 V
Prąd w stanie jałowym 105 mA
Pobór mocy w rdzeniu 43 W
Temperatura otoczenia 35 °C
Wymiary 180/70/98 mm
Masa 8,2 kg

Dane znamionowe
Napięcie zasilające	230 V, 50 Hz
Maksymalny prąd obciążenia	55 A
Napięcie wyjściowe	12 V
Prąd w stanie jałowym	105 mA
Pobór mocy w rdzeniu	43 W
Temperatura otoczenia	35 °C
Wymiary	180/70/98 mm
Masa	8,2 kg

A. Transformatora.

B. Regulatora temperatury.

C. Prasy hydraulicznej.

D. Silnika elektrycznego.

ELM.01Pytanie 40

Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Sterowniki PLC Okablowanie i złącza

W której przemysłowej sieci komunikacyjnej stosowane jest urządzenie przedstawione na rysunku?

A. DeviceNet

B. Modbus

C. Profibus

D. Profinet

Lista pytań egzaminacyjnych

Filtrowanie pytań

Sterownik PLC posiada wejścia cyfrowe aktywowane stanem wysokim. Które kolory przewodów czujnika zbliżeniowego indukcyjnego należy przygotować, aby wykrycie przez ten czujnik elementu metalowego skutkowało podaniem stanu wysokiego na wejście cyfrowe sterownika PLC?

Do montażu czujnika przedstawionego na rysunku niezbędne jest użycie

Które zaciski są wejściami sterującymi przekaźnika elektronicznego przedstawionego na ilustracji?

Który typ złącza przedstawiono na ilustracji?

Dobierz przewód do wykonania połączenia silnika 3-fazowego z przemiennikiem częstotliwości.

Przedstawiony fragment programu realizuje funkcję

Na podstawie danych umieszczonych w tabeli, dobierz średnicę wiertła do wykonania otworu pod gwint M8 o skoku 1 mm.

Średnica
znamionowa
gwintu Skok
gwintu
mm Średnica
nominalna
wiertła
mm
M8 1.25 6.80
1 7.00
0.75 7.25
M9 1.25 7.80
1 8.00
0.75 8.25

Na podstawie przedstawionej listy kontrolnej procedury postępowania uruchomieniowego przed załączeniem układu regulacji opartym na sterowniku PLC należy w pierwszej kolejności sprawdzić

Dla którego napędu w kolumnie „Ocena stanu technicznego” należy wpisać literę A odpowiadającą jego dobremu stanu technicznemu?

Z którego układu sieciowego należy zasilić urządzenie, jeżeli sieć zasilająca oznaczono 400 V ~3/N/PE?

Na schemacie zespołu przygotowania powietrza, symbolem X oznaczono

Na podstawie fragmentu rysunku wykonawczego określ długość krawędzi X.

Na podstawie fragmentu rysunku wykonawczego określ długość krawędzi X.

Na rysunku przedstawiono

Program sterowniczy przedstawiony na rysunku realizuje funkcję

W układzie zastosowano przekaźnik uniwersalny realizujący funkcję opóźnionego załączania. Aby uzyskać wymagane działanie przekaźnika, pokrętło nastawy funkcji należy ustawić

Przetwornik pomiarowy C/A 10-bitowy o sygnale wyjściowym z zakresu 0÷20 mA posiada dla pełnej skali tego sygnału rozdzielczość bezwzględną równą

Przyrząd do sprawdzania średnicy otworów przedstawia

Z przytoczonego fragmentu dokumentacji technicznej regulatora cyfrowego wynika, że czujniki termoelektryczne powinny zostać podłączone do zacisków o numerach

Na schemacie układu sterowania wskaż, dla którego odcinka przewodu została błędnie wpisana wartość rezystancji.

Który wynik pomiaru rezystancji żyły przewodu YLY 3x10 mm² o długości około 8 m wskazuje na jej ciągłość?

Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionej ilustracji, a z drugiej żyły pozostały niepodłączone. Którego parametru dotyczył wykonany w ten sposób pomiar?

Tabliczka znamionowa przedstawiona na rysunku, to tabliczka znamionowa

Do pomiaru temperatury w systemie automatyki użyto elementów oznaczonych jako Pt100 z przetwornikami pomiarowymi posiadającymi sygnał wyjściowy 4÷20 mA. Oznacza to, że w urządzeniu pomiarowym zastosowano czujniki

Przedstawiony na rysunku czujnik jest przeznaczony do detekcji

Ile wynosi natężenie prądu przepływającego przez grzałkę pieca kalibracyjnego o mocy P=10 kW, której rezystancja wynosi R=100 Ω?

Na schemacie przedstawiono

Jaki rodzaj ustroju pomiarowego zastosowano w mierniku, którego tabliczkę znamionową przedstawiono na rysunku?

Na podstawie opisu zamieszczonego na obudowie urządzenia określ jego rodzaj.

Który element silnika tłokowego wskazuje strzałka?

Do przykręcania lub odkręcania nakrętki przedstawionej na rysunku przeznaczony jest klucz

W której przemysłowej sieci komunikacyjnej stosowane jest urządzenie przedstawione na rysunku?

Wymagane logowanie

Lista pytań egzaminacyjnych

Filtrowanie pytań

Sterownik PLC posiada wejścia cyfrowe aktywowane stanem wysokim. Które kolory przewodów czujnika zbliżeniowego indukcyjnego należy przygotować, aby wykrycie przez ten czujnik elementu metalowego skutkowało podaniem stanu wysokiego na wejście cyfrowe sterownika PLC?

Do montażu czujnika przedstawionego na rysunku niezbędne jest użycie

Które zaciski są wejściami sterującymi przekaźnika elektronicznego przedstawionego na ilustracji?

Który typ złącza przedstawiono na ilustracji?

Dobierz przewód do wykonania połączenia silnika 3-fazowego z przemiennikiem częstotliwości.

Przedstawiony fragment programu realizuje funkcję

Na podstawie danych umieszczonych w tabeli, dobierz średnicę wiertła do wykonania otworu pod gwint M8 o skoku 1 mm. Średnica znamionowa gwintuSkok gwintu mmŚrednica nominalna wiertła mmM81.256.8017.000.757.25M91.257.8018.000.758.25

Na podstawie przedstawionej listy kontrolnej procedury postępowania uruchomieniowego przed załączeniem układu regulacji opartym na sterowniku PLC należy w pierwszej kolejności sprawdzić

Dla którego napędu w kolumnie „Ocena stanu technicznego” należy wpisać literę A odpowiadającą jego dobremu stanu technicznemu?

Z którego układu sieciowego należy zasilić urządzenie, jeżeli sieć zasilająca oznaczono 400 V ~3/N/PE?

Na schemacie zespołu przygotowania powietrza, symbolem X oznaczono

Na podstawie fragmentu rysunku wykonawczego określ długość krawędzi X.

Na podstawie fragmentu rysunku wykonawczego określ długość krawędzi X.

Na rysunku przedstawiono

Program sterowniczy przedstawiony na rysunku realizuje funkcję

W układzie zastosowano przekaźnik uniwersalny realizujący funkcję opóźnionego załączania. Aby uzyskać wymagane działanie przekaźnika, pokrętło nastawy funkcji należy ustawić

Którego z wymienionych urządzeń dotyczą dane znamionowe przedstawione w tabeli? Dane znamionoweNapięcie zasilające230 V, 50 HzMaksymalny prąd obciążenia55 ANapięcie wyjściowe12 VPrąd w stanie jałowym105 mAStraty mocy w rdzeniu43 WTemperatura otoczenia35 °CWymiary180/70/98 mmMasa8,2 kg

Przetwornik pomiarowy C/A 10-bitowy o sygnale wyjściowym z zakresu 0÷20 mA posiada dla pełnej skali tego sygnału rozdzielczość bezwzględną równą

Przyrząd do sprawdzania średnicy otworów przedstawia

Z przytoczonego fragmentu dokumentacji technicznej regulatora cyfrowego wynika, że czujniki termoelektryczne powinny zostać podłączone do zacisków o numerach

Na schemacie układu sterowania wskaż, dla którego odcinka przewodu została błędnie wpisana wartość rezystancji.

Który wynik pomiaru rezystancji żyły przewodu YLY 3x10 mm² o długości około 8 m wskazuje na jej ciągłość?

Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionej ilustracji, a z drugiej żyły pozostały niepodłączone. Którego parametru dotyczył wykonany w ten sposób pomiar?

Tabliczka znamionowa przedstawiona na rysunku, to tabliczka znamionowa

Do pomiaru temperatury w systemie automatyki użyto elementów oznaczonych jako Pt100 z przetwornikami pomiarowymi posiadającymi sygnał wyjściowy 4÷20 mA. Oznacza to, że w urządzeniu pomiarowym zastosowano czujniki

Przedstawiony na rysunku czujnik jest przeznaczony do detekcji

Ile wynosi natężenie prądu przepływającego przez grzałkę pieca kalibracyjnego o mocy P=10 kW, której rezystancja wynosi R=100 Ω?

Na schemacie przedstawiono

Jaki rodzaj ustroju pomiarowego zastosowano w mierniku, którego tabliczkę znamionową przedstawiono na rysunku?

Na podstawie opisu zamieszczonego na obudowie urządzenia określ jego rodzaj.

Który element silnika tłokowego wskazuje strzałka?

Do przykręcania lub odkręcania nakrętki przedstawionej na rysunku przeznaczony jest klucz

Którego z wymienionych urządzeń dotyczą dane znamionowe przedstawione w tabeli? Dane znamionoweNapięcie zasilające230 V, 50 HzMaksymalny prąd obciążenia55 ANapięcie wyjściowe12 VPrąd w stanie jałowym105 mAPobór mocy w rdzeniu43 WTemperatura otoczenia35 °CWymiary180/70/98 mmMasa8,2 kg

W której przemysłowej sieci komunikacyjnej stosowane jest urządzenie przedstawione na rysunku?

Na podstawie danych umieszczonych w tabeli, dobierz średnicę wiertła do wykonania otworu pod gwint M8 o skoku 1 mm.

Średnica
znamionowa
gwintu Skok
gwintu
mm Średnica
nominalna
wiertła
mm
M8 1.25 6.80
1 7.00
0.75 7.25
M9 1.25 7.80
1 8.00
0.75 8.25
