Filtrowanie pytań

Wybierz zawód, aby zobaczyć dostępne kwalifikacje

Montaż, uruchamianie i obsług…

Które ze stwierdzeń dotyczących prowadzenia przewodów sygnałowych w układach sterowania napędami nie jest poprawne?

A. Końcówki nieużywanych żył przewodów sygnałowych w szafie należy połączyć ze sobą i uziemić.
B. Wszystkie krzyżowania przewodów sygnałowych z innymi rodzajami przewodów należy wykonać pod kątem prostym.
C. Przewody sygnałowe należy prowadzić w odległości minimum 20 cm od przewodów zasilających.
D. Przewody sygnałowe należy prowadzić w korytach lub rurach z PVC w celu poprawy skuteczności ekranowania.
Eksploatacja układów automaty…

W układzie przedstawionym na rysunku zawory 1V2 i 1V3 posiadają ustawione natężenie przepływu równe 50%. Które z podanych działań regulacyjnych wprowadzonych w układzie spowoduje wydłużenie czasu wysuwania tłoczyska siłownika 1A1?

Ilustracja do pytania 2
A. Zwiększenie przepływów obu zaworów 1V2 i 1V3
B. Zmniejszenie przepływu tylko dla zaworu 1V3
C. Zwiększenie przepływu zaworu 1V3 i zmniejszenie 1V2
D. Zmniejszenie przepływu tylko dla zaworu 1V2
Eksploatacja układów automaty…

Którą z wymienionych czynności wykonuje pracownik na przedstawionym zdjęciu?

Ilustracja do pytania 4
A. Wykrywa nieszczelności w instalacji sprężonego powietrza.
B. Dokonuje pomiaru ciśnienia w gałęzi obwodu pneumatycznego.
C. Wyszukuje miejsca uszkodzenia instalacji elektrycznej.
D. Mierzy przepływ płynów w gałęzi obwodu hydraulicznego.
Eksploatacja układów automaty…

Z informacji zapisanej w DTR sterownika PLC w rozdziale „Konserwacja” wynika, że jednym z działań, których nie należy podejmować w ramach konserwacji sterownika, jest

Rozdział 8. Konserwacja jednostki PLC. (fragment)
„Jednostka PLC nie posiada żadnych części, które mogłyby być serwisowane przez użytkownika. Wszystkie czynności mogą być przeprowadzone tylko przez profesjonalny personel. W przypadku wystąpienia usterki, należy najpierw spróbować ustalić przyczynę posługując się kodami błędów, które zostały opisane w dokumentacji oraz przeprowadzić konserwację całej jednostki na poziomie płyty. Jeżeli jednostka nadal nie będzie działać, należy przekazać ją lokalnemu dystrybutorowi".

A. sprawdzenie mocowania sterownika na szynie TH35.
B. przeprowadzenie testu uruchomieniowego jednostki.
C. wymiana przekaźnika w niedziałającym wyjściu sterownika.
D. korekta połączeń elektrycznych między zasilaczem a sterownikiem.
Montaż, uruchamianie i obsług…

Którego z przedstawionych na rysunkach mierników należy użyć w celu sprawdzenia poprawności wskazań sygnału wyjściowego +Q1 analogowego łącznika krańcowego?

Ilustracja do pytania 6
A. Miernik 4
Ilustracja do odpowiedzi A
B. Miernik 3
Ilustracja do odpowiedzi B
C. Miernik 1
Ilustracja do odpowiedzi C
D. Miernik 2
Ilustracja do odpowiedzi D
ELM.01 Pytanie 88
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

Na rysunku przedstawiono diagram działania jednego z bloków funkcjonalnych sterownika PLC. Jest to blok

Ilustracja do pytania 8
A. timera opóźniającego załączenie TON.
B. licznika impulsów zliczającego w górę CTU.
C. timera opóźniającego wyłączenie TOF.
D. licznika impulsów zliczającego w dół CTD.
Montaż, uruchamianie i obsług…

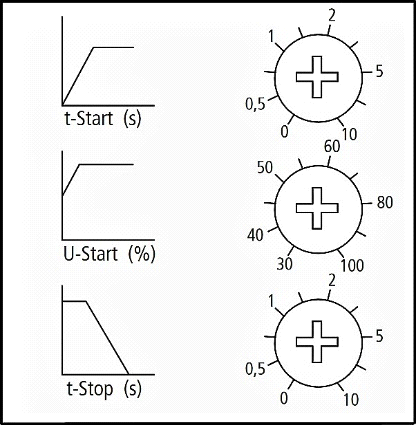

Który układ łagodnego rozruchu (softstart) należy zastosować do silnika 1-fazowego prądu przemiennego o mocy 0,3 kW, jeżeli będzie on zamontowany bez dodatkowej obudowy, bezpośrednio przy silniku pracującym w środowisku wysokiego zapylenia?

Ilustracja do pytania 10
A. ATS01N103
B. ATS01N109
C. ATS01N212
D. ATS01N125
Montaż, uruchamianie i obsług…

Która z przekładni mechanicznych na pokazanych rysunkach pracuje zgodnie z przedstawionym schematem kinematycznym?

Ilustracja do pytania 11
A. Przekładnia 2.
Ilustracja do odpowiedzi A
B. Przekładnia 3.
Ilustracja do odpowiedzi B
C. Przekładnia 4.
Ilustracja do odpowiedzi C
D. Przekładnia 1.
Ilustracja do odpowiedzi D
Eksploatacja układów automaty…

W układzie przedstawionym na rysunku, wciśnięcie przycisku S0 powoduje załączenie cewek K1 i K2 przekaźników, a następnie po odliczeniu 30 sekund nie następuje załączenie cewki Y1 elektrozaworu. Jedną z przyczyn wadliwego działania układu może być uszkodzenie

Ilustracja do pytania 12
A. zestyku -K2:13-14.
B. przycisku -S1.
C. zestyku -K1:13-14.
D. cewki -K1.
Eksploatacja układów automaty…

W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden z jego wariantów pracy w instalacji automatyki. Rysunek przetwornika przedstawia układ do bezpośredniego pomiaru

Ilustracja do pytania 13
A. gęstości przepływającej cieczy.
B. strumienia objętościowego cieczy.
C. temperatury przepływającej cieczy.
D. lepkości przepływającej cieczy.
Eksploatacja układów automaty…

Na ilustracji przedstawiono pojemnościowy czujnik z higroskopijnym dielektrykiem polimerowym do pomiaru wilgotności względnej przy stałej powierzchni elektrod i odległości międzyelektrodowej. Pojemność czujnika zależy bezpośrednio od

Ilustracja do pytania 14
A. odkształceń sprężystych polimeru.
B. zmiany barwy polimeru.
C. drgań poprzecznych polimeru.
D. przenikalności dielektrycznej polimeru.
Montaż, uruchamianie i obsług…

Na podstawie fragmentu karty katalogowej zaworu elektromagnetycznego określ maksymalne wartości ciśnienia roboczego i temperatury medium.

Fragment karty katalogowej
Typ modułu pneumatykizawór elektromagnetyczny
GwintBSP 3/4"
Średnica zewnętrzna przewodu20 mm
Ciśnienie robocze0.1÷16 bar
Temperatura pracymax. 50°C
Temperatura medium maks.90°C
Napięcie zasilania24 V DC
Klasa szczelnościIP65
Materiał korpusumosiądz
Materiał uszczelnieniakauczuk NBR
Podłączenie elektryczneDIN 43650 typ A

A. Ciśnienie robocze 16 barów i temperatura 90°C
B. Ciśnienie robocze 10 barów i temperatura 90°C
C. Ciśnienie robocze 16 barów i temperatura 50°C
D. Ciśnienie robocze 0,1 bara i temperatura 50°C
Montaż, uruchamianie i obsług…

W celu zmierzenia mocy czynnej pobieranej z sieci elektrycznej przez klimatyzator, należy użyć

A. termometru i woltomierza.
B. woltomierza i amperomierza.
C. woltomierza i miernika natężenia przepływu powietrza.
D. termometru i miernika natężenia przepływu powietrza.
Eksploatacja układów automaty…

Do czynności kontrolnych obejmujących oględziny instalacji automatyki nie należy

A. sprawdzenie mocowania aparatury pomiarowej.
B. pomiar wielkości procesowych.
C. kontrola dostępności do wyłączników awaryjnych.
D. sprawdzenie prawidłowego usytuowania elementów wykonawczych.
ELM.01 Pytanie 99
Kategorie: Sterowniki PLC Schematy i dokumentacja
Montaż, uruchamianie i obsług…

Który z bloków oprogramowania sterowników PLC działa wg diagramu przedstawionego na rysunku?

Ilustracja do pytania 19
A. Blok przerzutnika synchronicznego RS z dominującym wejściem R
B. Blok przerzutnika asynchronicznego RS z dominującym wejściem S
C. Blok przerzutnika synchronicznego RS z dominującym wejściem S
D. Blok przerzutnika asynchronicznego RS z dominującym wejściem R
ELM.04 Pytanie 101
Kategorie: Układy sterowania Konserwacja i naprawa
Eksploatacja układów automaty…

W układzie, którego schemat pokazano na rysunku, sprawdzono testerem stany logiczne na wejściach i wyjściach bramek, wyniki podano w tabeli. Z podanych stanów wynika, że uszkodzona jest bramka logiczna

SygnałStan logiczny
X11
X20
X30
X41
A1
B0
C0
Q1

Ilustracja do pytania 21
A. Ex-OR
B. NAND
C. NOR
D. AND
Montaż, uruchamianie i obsług…

Które przyłącze procesowe jest zastosowane w przedstawionym czujniku?

Parametry techniczne czujnika

- Ekonomiczny przetwornik ciśnienia

- Zakres pomiarowy: 0 ... 1 bar / 0 ... 250 bar

- Dokładność: 0,3%

- Przyłącze procesowe: G¼"

- Sygnał wyjściowy: 4 ... 20 mA

- Przyłącze elektryczne: wtyczka kątowa

- Temperatura medium: -25 ... 85 °C

- Zasilanie: 9 ... 30 V DC

Ilustracja do pytania 22
A. Zewnętrzny gwint 1/8”
B. Wewnętrzny gwint 1/4"
C. Wewnętrzny gwint 1/8”
D. Zewnętrzny gwint 1/4”
Montaż, uruchamianie i obsług…

W celu wykonania połączeń wysokonapięciowych przewodem z jednodrutowymi żyłami miedzianymi w izolacji z polwinitu należy wybrać przewód oznaczony jako

Ilustracja do pytania 24
A. DG-w
B. LY-w
C. DY-w
D. DS-w
Montaż, uruchamianie i obsług…

Do mocowania elementów przy wykorzystaniu wkrętów o wyglądzie przedstawionym na ilustracji trzeba użyć

Ilustracja do pytania 25
A. wkrętaków krzyżowych.
B. kluczy oczkowych.
C. kluczy imbusowych.
D. wkrętaków płaskich.
Eksploatacja układów automaty…

Które z wymienionych w tabeli czynności wchodzą w zakres kontroli układu automatyki linii produkcyjnej, jeżeli od ostatniej kontroli w pełnym zakresie upłynął 1 tydzień?

Lp.CzynnośćCzęstotliwość
1Sprawdzenie mocowania detektora do podłoża1 raz dziennie
2Kontrola obwodu zasilania i połączeń elektrycznych1 raz dziennie
3Kontrola połączeń sygnałowych według wytycznych zapisanych w dokumencie „Sprawdzanie wszystkich połączeń zewnętrznych (elektrycznych i mechanicznych) na elementy systemu detekcji"co 7 dni
4Sprawdzanie detekcji z pomocą wzorców kalibracyjnych zgodnie z wewnątrz zakładowymi normami bezpieczeństwaco 14 dni
5Dostrojenie detektoraco 30 dni
6Gruntowne czyszczenie detektoraco 30 dni

A. 1, 3, 5
B. 1, 2, 3
C. 5, 6
D. 2, 4
Montaż, uruchamianie i obsług…

Na podstawie tabeli określ, jak często należy czyścić filtr ssawny.

Lp.Zakres pracTermin wykonania
1Śruby mocująceSprawdzenie momentu dokręceniaPo pierwszej godzinie pracy
2ZbiornikOpróżnianie zbiornikaPo każdej pracy dłuższej niż 1 h
3Filtr ssawnyCzyszczenieCo 100 h
WymianaW razie konieczności
4OlejWymianaPo pierwszych 100 h
Co 300 h
Sprawdzanie stanuRaz w tygodniu

A. Raz w tygodniu.
B. Co 300 godzin.
C. Co godzinę.
D. Co 100 godzin.
ELM.04 Pytanie 108
Kategorie: Układy sterowania Napędy i silniki
Eksploatacja układów automaty…

Na podstawie zamieszczonego fragmentu dokumentacji technicznej przemiennika częstotliwości można obliczyć czas przyspieszenia i hamowania silnika podłączonego do urządzenia. Wartość tych czasów dla parametru Fn_01 = 2 sekundy i dla parametru Fn_02 = 4 sekundy przy zadanej częstotliwości 60 Hz będzie odpowiednio wynosiła:

Ilustracja do pytania 28
A. przyspieszenie 4 sekundy, hamowanie 2 sekundy.
B. przyspieszenie 2 sekundy, hamowanie 4 sekundy.
C. przyspieszenie 4,8 sekundy, hamowanie 2,4 sekundy.
D. przyspieszenie 2,4 sekundy, hamowanie 4,8 sekundy.
ELM.01 Pytanie 112
Kategorie: Pomiar i diagnostyka
Montaż, uruchamianie i obsług…

Do pomiaru luzów pomiędzy współpracującymi powierzchniami służy

A. mikrometr.
B. szczelinomierz.
C. przymiar kreskowy.
D. liniał sinusowy.
Eksploatacja układów automaty…

Która z wymienionych korekt wprowadzonych do programu przedstawionego na rysunku zagwarantuje dłuższy czas trwania stanu logicznej 1 na wyjściu Q0.1?

Ilustracja do pytania 36
A. Zwiększenie wartości PT odliczanego czasu przez instrukcję T1
B. Zwiększenie wartości PT odliczanego czasu przez instrukcję T2
C. Zmniejszenie wartości PT odliczanego czasu przez instrukcję T2
D. Zmniejszenie wartości PT odliczanego czasu przez instrukcję T1
Montaż, uruchamianie i obsług…

Na podstawie przedstawionych w tabeli danych katalogowych wskaż zasilacz, którego należy użyć do zasilania akcesoriów napędu bram garażowych.

Dane katalogowe napędu bram garażowych
Napięcie zasilania (V ~/Hz)230/50
Napięcie zasilania akcesoriów (V DC)24
Maks. obciążenie akcesoriów [mA]200
Układ logicznyAutomatyczny/półautomatyczny
Wyprowadzenie płytyOtwieranie/stop/zabezpieczenia/układ kontrolny/ lampka błyskowa 24 V DC
Czas świecenia lampy oświetleniowej2 min


Zasilacz1234
Napięcie wejściowe110 ÷ 230 V AC,
50 ÷ 60 Hz		110 ÷ 230 V AC,
50 ÷ 60 Hz		230 V AC,
50 Hz		230 V AC,
50 Hz
Napięcie wyjściowe13,8 V DC12 V DC24 V AC24 V DC
Maksymalny prąd wyjściowy0,25 A2 A0,5 A0,3 A

A. 2
B. 3
C. 1
D. 4
Montaż, uruchamianie i obsług…

Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionej ilustracji, a z drugiej żyły pozostały niepodłączone. Którego parametru dotyczył wykonany w ten sposób pomiar?

Ilustracja do pytania 38
A. Sumy rezystancji żył L1, L2, L3 oraz PEN.
B. Rezystancji izolacji między przewodami L1 i L2 i L3.
C. Rezystancji izolacji między przewodami L1, L2, L3 a przewodem PEN.
D. Rezystancji żył L1, L2, L3.
ELM.01 Pytanie 119
Kategorie: Sterowniki PLC
Montaż, uruchamianie i obsług…

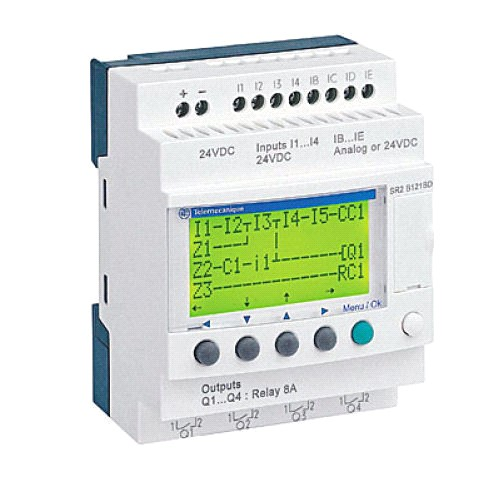

W sterowniku PLC wejścia cyfrowe oznaczane są symbolem literowym

A. Q
B. I
C. AI
D. AQ
Montaż, uruchamianie i obsług…

W celu wykonania połączenia między zasilaczem a sterownikiem punktów oznaczonych jako PE należy zastosować przewód którego izolacja ma kolor

A. niebieski.
B. żółto-zielony.
C. czerwony.
D. niebiesko-zielony.
