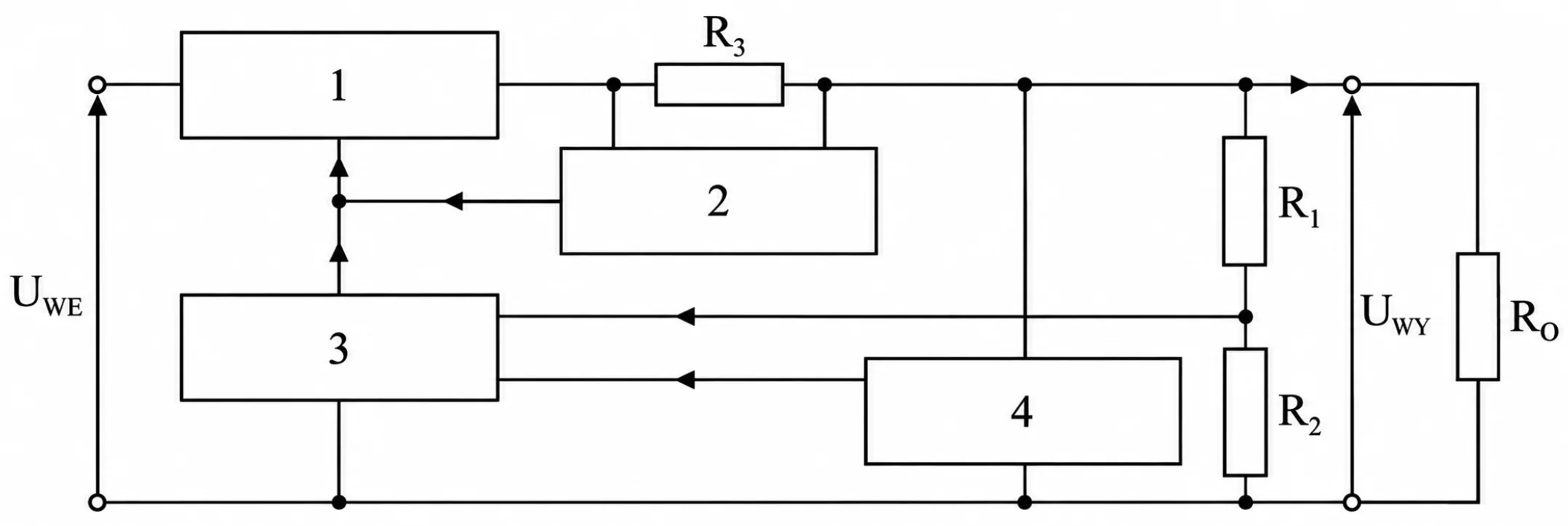

Na ilustracji został przedstawiony schemat blokowy szeregowego stabilizatora napięcia. Dopasuj cyfry do przedstawionych opisów bloków.
Odpowiedzi
Informacja zwrotna
Poprawna odpowiedź wynika z zrozumienia funkcji poszczególnych bloków w schemacie blokowym szeregowego stabilizatora napięcia. Blok regulacyjny, oznaczony jako 1, pełni kluczową rolę w systemie, ponieważ odbiera sygnał wejściowy i kontroluje jego przepływ, co jest fundamentalne dla utrzymania stabilności napięcia. W kontekście zastosowań praktycznych, tego typu układy są niezbędne w zasilaczach impulsowych, gdzie precyzyjna regulacja napięcia ma ogromne znaczenie dla wydajności całego systemu. Blok zabezpieczający, oznaczony jako 2, chroni układ przed nieprawidłowymi warunkami pracy, takimi jak przetężenie lub zwarcie, co jest zgodne z najlepszymi praktykami inżynieryjnymi w zakresie projektowania układów elektronicznych. Wzmacniacz błędu, zidentyfikowany jako blok 3, jest odpowiedzialny za porównywanie napięcia wyjściowego z wartością odniesienia, co pozwala na dynamiczne dostosowywanie sygnału, aby uzyskać pożądane napięcie wyjściowe. Na koniec, blok 4, jako źródło napięcia odniesienia, zapewnia stabilność i dokładność tego napięcia, co jest kluczowe w wielu zastosowaniach, od prostych układów elektronicznych po zaawansowane systemy zasilania. Zrozumienie tych funkcji umożliwia lepsze projektowanie i diagnostykę układów stabilizacji napięcia.
Odpowiedzi, które nie zostały uznane za poprawne, często wynikają z nieprecyzyjnego zrozumienia funkcji bloków w stabilizatorze napięcia. Układ regulacyjny, jako kluczowy element tej architektury, ma za zadanie kontrolować przepływ sygnału i dostosowywać go do zadanej wartości. W sytuacji, gdy ten blok jest zidentyfikowany jako inny element, jak na przykład wzmacniacz błędu lub źródło napięcia odniesienia, prowadzi to do błędnego spojrzenia na sposób działania całego układu. Blok zabezpieczający, który powinien być umiejscowiony w odpowiednim kontekście jako element ochronny, również często bywa mylnie klasyfikowany. Wzmacniacz błędu, pełniący rolę porównawczą i odpowiedzialny za feedback, nie może być mylony z blokiem regulacyjnym, gdyż ich funkcje są odmiennie ukierunkowane. Często popełniane błędy myślowe obejmują uproszczenia w analizie działania poszczególnych komponentów, co prowadzi do ich niewłaściwych klasyfikacji. Zrozumienie schematów blokowych stabilizatorów napięcia wymaga gruntownej wiedzy na temat funkcjonalności i interakcji pomiędzy układami. Kluczowe jest zatem, aby przy podejmowaniu decyzji o przypisaniu funkcji do bloków, dokładnie przeanalizować ich rolę w systemie, bazując na standardach branżowych oraz dobrych praktykach inżynieryjnych.
