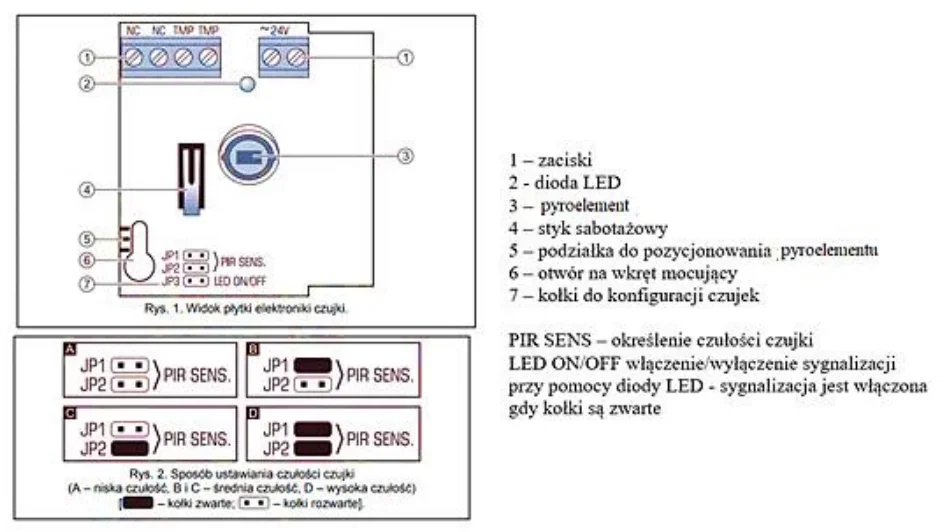

Na podstawie fragmentu dokumentacji technicznej cyfrowej pasywnej czujki podczerwieni określ, w którym położeniu należy ustawić zworki w celu włączenia sygnalizacji przy pomocy LED i włączenia wysokiej czułości.
Odpowiedzi
Informacja zwrotna
Poprawna odpowiedź to JP1, JP2 i JP3 zwarte, ponieważ ustawienie tych zworek aktywuje wysoką czułość czujki oraz sygnalizację LED. W przypadku czujek podczerwieni, zworki JP1 i JP2 w pozycji zwartej wskazują na tryb wysokiej czułości, co jest istotne przy detekcji ruchu w miejscach o dużym natężeniu. Z kolei JP3 w pozycji zwartej aktywuje diodę LED, co jest kluczowe dla wizualnej sygnalizacji działania czujki. Przykładowo, w aplikacjach zabezpieczeń, gdzie czujki są używane do monitorowania obszarów, włączenie sygnalizacji LED pozwala na szybką identyfikację działania czujnika bez potrzeby sprawdzania jego statusu. Standardy branżowe, takie jak normy IEC 61508, zalecają stosowanie wizualnych wskazników stanu urządzeń, co zwiększa ich funkcjonalność i ułatwia serwisowanie. W związku z tym, poprawne ustawienie zworek jest kluczowe dla zapewnienia optymalnej pracy systemu detekcji ruchu.
Wybór niepoprawnej odpowiedzi często wynika z niepełnego zrozumienia funkcji zworek JP1, JP2 i JP3. Ustawienia, które wskazują na rozwarcie zworek, jak w przypadku drugiej i czwartej opcji, skutkują brakiem aktywacji ani wysokiej czułości, ani sygnalizacji LED. JP1 i JP2 w pozycji rozwarte wskazują na zredukowaną czułość czujki, co może prowadzić do niewykrywania ruchu w obszarach, gdzie detekcja jest kluczowa, na przykład w systemach alarmowych. Z wyboru opcji, w której wszystkie zworki są rozwarte, wynika, że czujka nie będzie aktywna w ogóle, co czyni ją bezużyteczną w kontekście zabezpieczeń. Ponadto, nieprawidłowe ustawienia mogą prowadzić do fałszywych wniosków o działaniu systemu, co jest typowym błędem myślowym. Każda zworka ma przypisaną funkcję, a ich właściwe dopasowanie jest kluczowe do osiągnięcia zamierzonych rezultatów. W kontekście branży, nieprzestrzeganie standardów instalacji może prowadzić do poważnych problemów z bezpieczeństwem, co podkreśla znaczenie dokładnego zapoznania się z dokumentacją techniczną przed przystąpieniem do konfiguracji urządzeń.
