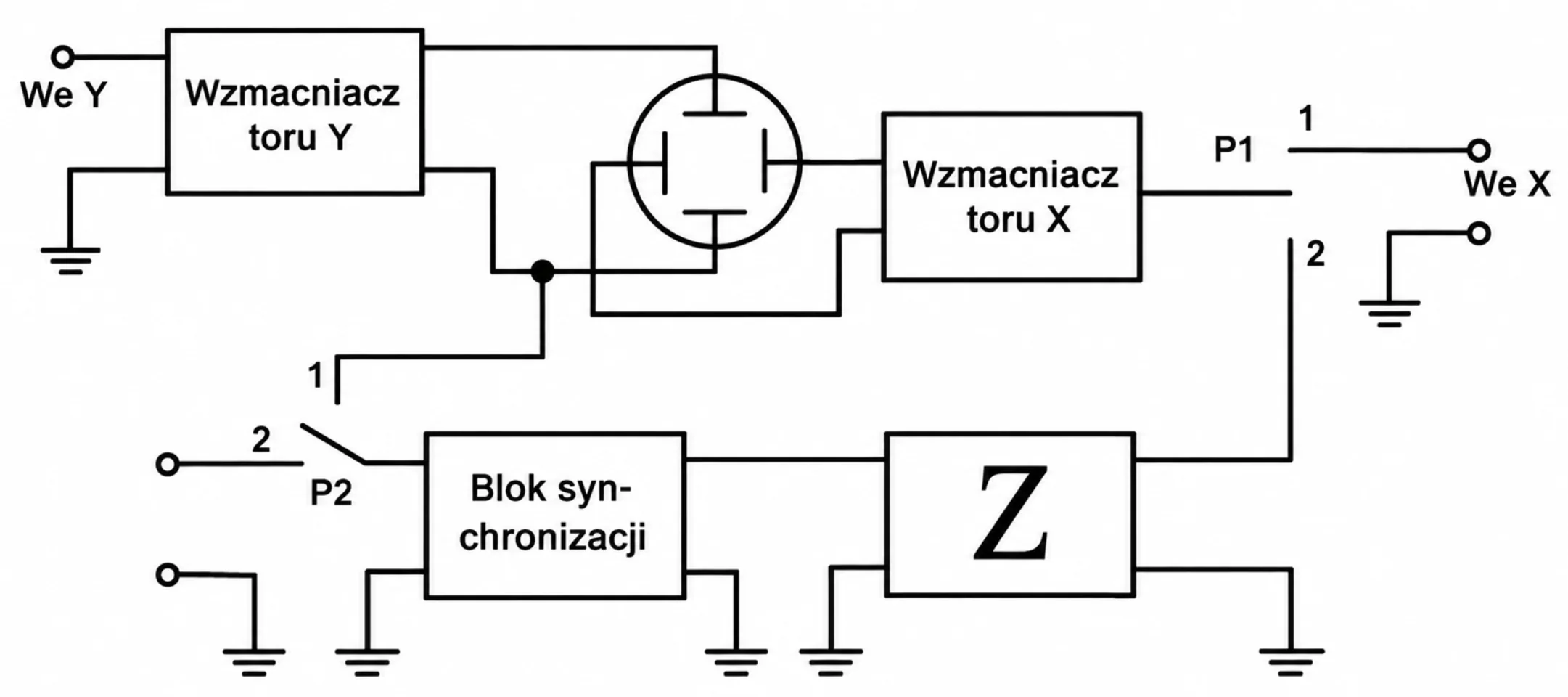

Na przedstawionym na ilustracji schemacie oscyloskopu literą Z oznaczony jest blok
Odpowiedzi
Informacja zwrotna
Blok oznaczony literą Z na schemacie oscyloskopu to generator podstawy czasu. Jest to kluczowy element każdego oscyloskopu, ponieważ odpowiada za generowanie sygnału, który kontroluje poziome odchylenie wiązki elektronów na ekranie. Dzięki temu oscyloskop może wyświetlać sygnały elektryczne w funkcji czasu, co jest niezwykle istotne w analizie różnych zjawisk elektronicznych. Generator podstawy czasu pozwala na regulację szybkości skanowania, co umożliwia obserwację sygnałów o różnych częstotliwościach. W praktyce, zastosowanie generatora podstawy czasu jest niezbędne w diagnostyce układów elektronicznych, gdzie dokładne pomiary i wizualizacja sygnałów są kluczowe podczas testowania i rozwijania nowych urządzeń. Współczesne oscyloskopy często wykorzystują cyfrowe generatory podstawy czasu, co zwiększa ich precyzję i elastyczność w zastosowaniach laboratoryjnych oraz przemysłowych.
Wybór odpowiedzi związanej z dzielnikiem napięcia, linią opóźniającą lub odchylaniem wskazuje na pewne nieporozumienia dotyczące funkcji poszczególnych bloków w oscyloskopie. Dzielnik napięcia jest układem, który służy do obniżania poziomu napięcia sygnału, co jest przydatne w wielu zastosowaniach, jednak nie odgrywa roli w generowaniu podstawy czasu. Linia opóźniająca, z kolei, jest odpowiedzialna za opóźnianie sygnału w celu synchronizacji, ale nie generuje sygnału, który by kontrolował odchylenie na osi poziomej. Odchylanie to proces, który dotyczy ruchu wiązki elektronów, ale nie jest tożsamy z generatorem podstawy czasu. Kluczowym błędem myślowym jest mylenie funkcji generowania sygnału z funkcjami, które są bardziej związane z przetwarzaniem sygnału. Aby właściwie zrozumieć działanie oscyloskopu, konieczne jest rozeznanie w tym, jak różne bloki współpracują ze sobą, a także zrozumienie, że każdy z nich ma jasno określoną rolę. Dlatego znajomość struktur i funkcji oscyloskopu jest niezbędna dla efektywnej analizy i diagnostyki sygnałów w praktyce inżynieryjnej.
