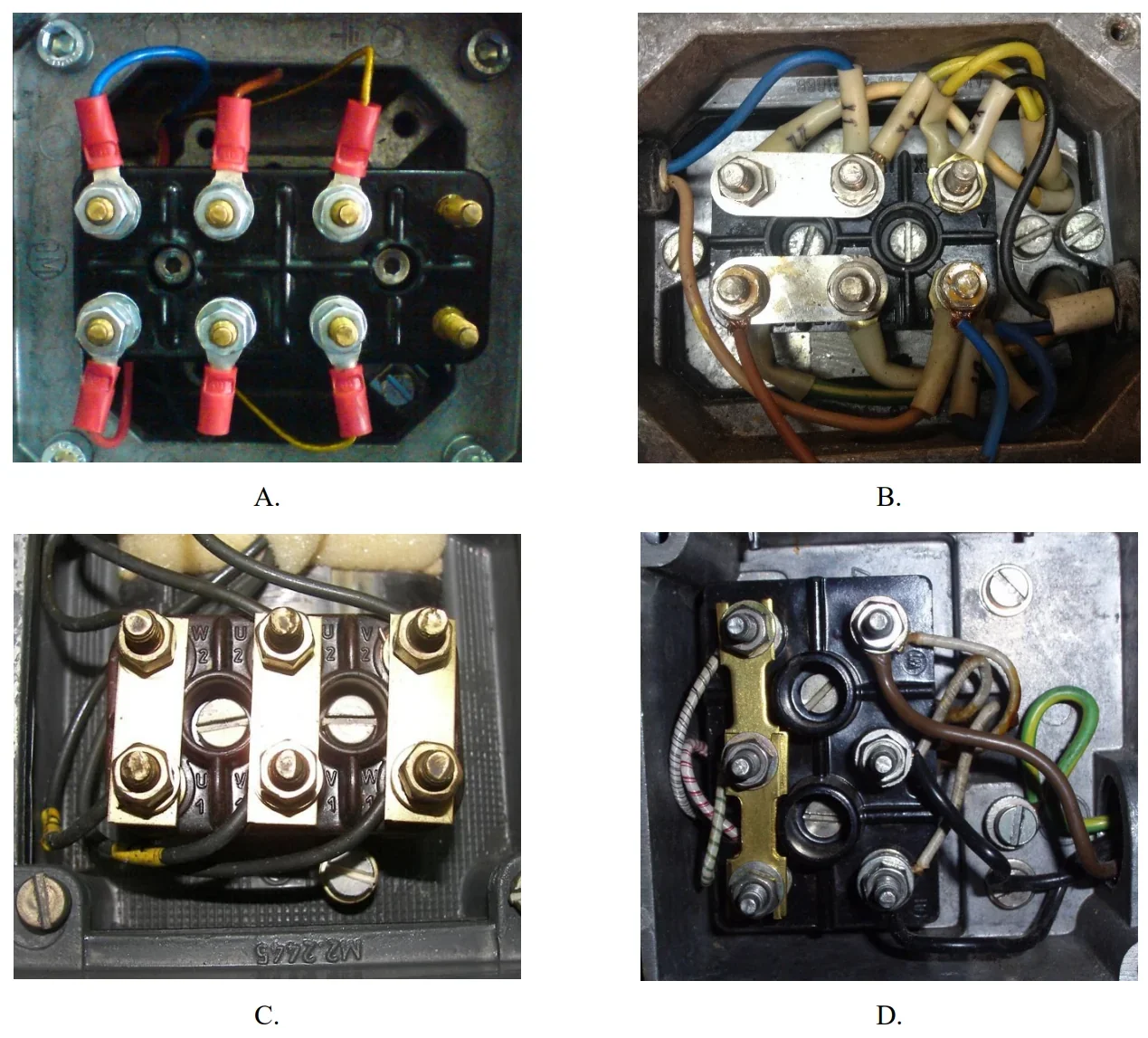

Rysunek D przedstawia poprawne połączenie uzwojeń silnika w konfiguracji gwiazdy, co jest kluczowym aspektem dla zapewnienia optymalnej pracy silnika elektrycznego. W połączeniu w gwiazdę, trzy uzwojenia silnika są ze sobą połączone w jednym punkcie, co skutkuje zredukowaniem napięcia fazowego na każdym z uzwojeń. To podejście jest szeroko stosowane w silnikach asynchronicznych, gdzie obniżenie napięcia fazowego pozwala na łagodniejsze uruchomienie silnika oraz zmniejsza ryzyko przeciążenia w momencie rozruchu. W praktyce, połączenie w gwiazdę jest stosowane w aplikacjach, które wymagają dużych momentów obrotowych przy niskich prędkościach. Dodatkowo, zgodnie z normą IEC 60034, połączenie w gwiazdę pozwala na równomierne rozłożenie obciążeń w silniku, co przekłada się na ich dłuższą żywotność oraz mniejsze straty energetyczne. Z tego powodu, właściwe rozpoznanie i zastosowanie połączenia w gwiazdę ma fundamentalne znaczenie dla efektywności operacyjnej silników elektrycznych.
Wybierając inny rysunek, można było natknąć się na powszechne błędy w rozumieniu zasadniczych połączeń uzwojeń silników elektrycznych. Na przykład, wiele osób myli połączenie w gwiazdę z połączeniem w trójkąt. W połączeniu w trójkąt, uzwojenia są połączone w taki sposób, że każdy zacisk jest połączony z kolejnym, co prowadzi do wyższego napięcia fazowego oraz zwiększonego momentu obrotowego przy rozruchu. W związku z tym, wybór połączenia w trójkąt może wydawać się atrakcyjny w kontekście wydajności, lecz nie zawsze jest właściwy, zwłaszcza w przypadku silników, które są zaprojektowane do pracy w trybie gwiazdy. Istotnym jest zrozumienie, że połączenie w gwiazdę nie tylko minimalizuje ryzyko przeciążeń, ale również wspiera stabilność pracy silnika w warunkach zmiennego obciążenia. Typowe błędy myślowe obejmują także brak wiedzy na temat charakterystyki startowej silnika, co może prowadzić do niewłaściwej oceny jego wymagań energetycznych. Rekomenduje się, aby przed dokonaniem wyboru między tymi połączeniami, zapoznać się z dokumentacją producenta oraz standardami branżowymi, które jasno określają zasady użytkowania i konfiguracji silników elektrycznych.
