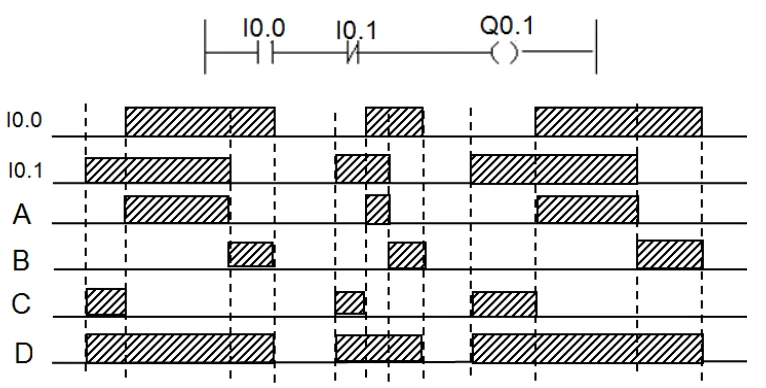

Poprawną odpowiedzią jest "Przebieg B", ponieważ wyjście Q0.1 jest aktywne tylko wtedy, gdy oba wejścia I0.0 oraz I0.1 są w stanie aktywności. W analizowanych przebiegach czasowych jedynie przebieg B pokazuje zgodność pomiędzy aktywacją wyjścia Q0.1 a stanami obu wejść. W kontekście automatyki przemysłowej i systemów PLC, zrozumienie tych zależności jest kluczowe dla prawidłowego projektowania systemów sterowania. Na przykład, w aplikacjach, gdzie wymagana jest synchronizacja działań różnych urządzeń, takie zasady aktywności logicznej umożliwiają precyzyjne sterowanie procesami. W praktyce, projekty często korzystają z diagramów stanów i tabel prawdy, aby zrozumieć interakcje pomiędzy różnymi sygnałami. Stosując takie podejścia, inżynierowie mogą znacznie poprawić niezawodność i efektywność systemów. Dodatkowo, standardy takie jak IEC 61131-3 oferują ramy dla programowania w obszarze automatyki, co pozwala na lepsze zrozumienie procesów logicznych i ich implementacji w systemach kontrolnych.
Analizując inne przebiegi czasowe, można zauważyć, że wiele z nich zawiera błędne interpretacje stanu wyjścia Q0.1 w związku z aktywnością wejść I0.0 i I0.1. Na przykład, w przebiegu A, wyjście Q0.1 jest aktywne w przedziale, w którym tylko jedno z wejść jest aktywne, co nie spełnia wymogu, że oba muszą być aktywne jednocześnie. Podobne błędy można znaleźć w przebiegach C i D, gdzie brakuje synchronizacji między stanami wyjścia i wymaganych wejść. Te przykłady ilustrują typowy błąd myślowy polegający na nieuwzględnieniu wszystkich warunków aktywacji, co jest kluczowe w kontekście projektowania systemów sterowania. Często zdarza się, że osoby rozwiązujące tego typu zadania mylą samodzielne stany wyjść z warunkiem ich aktywacji. Zrozumienie, że wiele wyjść uzależnionych jest od kombinacji stanów wejść, jest fundamentalne w automatyce. W praktycznej aplikacji, nieodpowiednia interpretacja sygnałów może prowadzić do błędów w działaniu całego systemu, co może mieć poważne konsekwencje, szczególnie w przemysłowych aplikacjach krytycznych dla bezpieczeństwa. Dlatego ważne jest, aby stosować się do dobrych praktyk, takich jak dokładne przeglądanie diagramów interakcji i tabel prawdy, które pomagają w unikaniu takich pomyłek.
