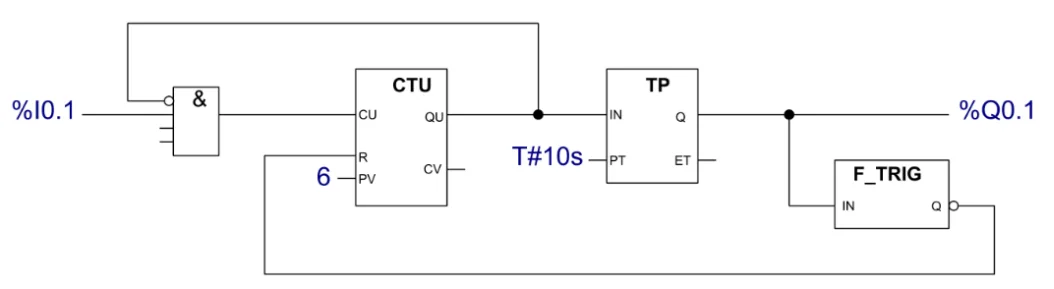

Na rysunku przedstawiono program sterujący linią technologiczną pakowania kawy. W wyniku jego działania do kartonu trafia 6 paczek kawy, po czym rozpoczyna się transport do maszyny zamykającej opakowanie. Wartość którego parametru należy zmienić w programie, aby w kartonie umieszczane były 4 paczki kawy?
Odpowiedzi
Informacja zwrotna
Poprawna odpowiedź to zmiana wartości PV licznika. W programowaniu sterowników logicznych, takich jak PLC, licznik CTU (Count Up) jest kluczowym elementem do zliczania zdarzeń, w tym przypadku paczek kawy. Wartość PV (Preset Value) określa, ile paczek ma zostać zliczonych przed aktywacją sygnału wyjściowego. Jeśli obecnie wartość PV wynosi 6, oznacza to, że licznik zlicza do sześciu paczek, a następnie wysyła sygnał do dalszego transportu. Aby zmniejszyć liczbę paczek w kartonie do 4, musimy zmienić ustawienie PV na 4. Praktyczne zastosowanie tego rozwiązania można zauważyć w procesach produkcyjnych, gdzie zmiana parametrów zliczania może być wymagana w zależności od wielkości opakowania lub specyfikacji zamówienia. Dobrą praktyką jest także dokumentowanie takich zmian w programie, aby zapewnić zgodność z wymaganiami jakościowymi oraz umożliwić łatwe dostosowywanie procesu w przyszłości.
Wybór innych parametrów do zmiany, jak czas transportu do maszyny zamykającej opakowanie czy kierunek zliczania, nie wpływa na liczbę paczek kawy umieszczanych w kartonie. Czas transportu jest istotny dla efektywności procesu, jednak nie reguluje on liczby paczek zliczanych przez licznik. Zmiana kierunku zliczania również nie jest właściwym podejściem, gdyż nie dotyczy ona samego procesu zliczania paczek, ale ewentualnej logiki programu, która może być wykorzystana w innej sytuacji. Wartość R licznika również nie ma bezpośredniego wpływu na liczbę paczek, a jedynie na operacje związane z resetowaniem licznika. Zrozumienie mechanizmów działania liczników w programowaniu PLC jest kluczowe, aby unikać takich pomyłek. Typowe błędy myślowe, które prowadzą do niepoprawnych wniosków to: zakładanie, że zmiana jednego parametru automatycznie zmienia wyniki w innym zakresie, co jest pułapką myślową w automatyce. Należy zawsze analizować funkcjonalność każdego elementu w kontekście całego procesu produkcyjnego, aby wprowadzać zmiany zgodne z wymaganiami technicznymi.
