ELM.06 Pytanie 961

Eksploatacja i programowanie …

Przy montażu napędów hydraulicznych należy dotrzymać warunków technicznych. Który z warunków jest niewłaściwy?

A. Wszystkie elementy urządzeń hydraulicznych przed ostatecznym zamontowaniem muszą być starannie oczyszczone.

B. W czasie montażu musi być zachowana czystość, aby do montowanego układu nie dostały się zanieczyszczenia.

C. Uszczelki i podkładki gumowe należy przemyć rozpuszczalnikiem i osuszyć na wolnym powietrzu.

D. Wszystkie uszczelnienia muszą być bardzo dokładnie zmontowane.

ELM.06 Pytanie 962

Eksploatacja i programowanie …

W tabeli podano dane techniczne sterownika PLC. Jakim maksymalnym prądem można obciążyć sterownik, dołączając do jego wyjścia silnik?

A. 10A

B. 3A

C. 25A

D. 7A

ELM.06 Pytanie 963

Eksploatacja i programowanie …

W przedstawionym na rysunku układzie sterowania elektropneumatycznego, po wciśnięciu przycisku S1 wysuwa się tłoczysko siłownika A1. Najbardziej prawdopodobną przyczyną niewysuwania się tłoczyska siłownika A2 jest uszkodzenie

A. przycisku S1

B. przycisku S2

C. kontaktronu B1

D. kontaktronu B2

ELM.06 Pytanie 964

Eksploatacja i programowanie …

Do której z wymienionych funkcji logicznych odnosi się przedstawiony na rysunku program?

A. K1= S1˄S3˅S̅̅2̅

B. K1= S1˄(S3 ˅S̅̅2̅)

C. K1= (S1˅S3)˄S̅̅2̅

D. K1= S1˅S3˅S̅̅2̅

ELM.06 Pytanie 965

Eksploatacja i programowanie …

Które oznaczenie należy wstawić we wskazane strzałką puste pola kwadratów, a by dotyczyło ono określenia współosiowości przedstawionych na rysunku powierzchni walcowych?

A. 4

B. 3

C. 2

D. 1

ELM.06 Pytanie 966

Eksploatacja i programowanie …

Której czynności projektowej nie można wykonać w oprogramowaniu typu CAM?

A. Opracowania instrukcji (G-CODE) dla maszyn typu Rapid Prototyping.

B. Opracowania dokumentacji technologicznej wyrobu.

C. Wygenerowania kodu dla obrabiarki CNC.

D. Symulowania obróbki obiektu w wirtualnym środowisku.

ELM.06 Pytanie 967

Eksploatacja i programowanie …

Sterownik PLC sterujący układem mechatronicznym, w którym zastosowano przetwornik ciśnienia o prądowym sygnale wyjściowym 4 … 20 mA, musi być wyposażony w

A. wejście analogowe 0 ÷ 10 VDC.

B. wyjście prądowe 4 ÷ 20 mA.

C. wejście prądowe 4 ÷ 20 mA.

D. wyjście analogowe 0 ÷ 10 VDC.

ELM.06 Pytanie 968

Eksploatacja i programowanie …

Co najmniej ilu bitowy przetwornik A/C należy zastosować w układzie, by dla zakresu pomiarowego 0 mA ÷ 20 mA zapewnić rozdzielczość w zaokrągleniu równą 0,01 mA?

A. 12 bitowy

B. 10 bitowy

C. 11 bitowy

D. 16 bitowy

ELM.06 Pytanie 969

Eksploatacja i programowanie …

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2, 3 i 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?

A. 2

B. 1

C. 3

D. 4

ELM.06 Pytanie 970

Eksploatacja i programowanie …

Który z programów realizuje sterowanie oświetleniem pomieszczenia z czterech niezależnych miejsc?

A. 4

B. 1

C. 2

D. 3

ELM.06 Pytanie 971

Eksploatacja i programowanie …

Który z wymienionych programów komputerowych umożliwi przeprowadzenie symulacji działania zaprojektowanego multiwibratora?

A. 2

B. 1

C. 3

D. 4

ELM.06 Pytanie 972

Eksploatacja i programowanie …

Który z przebiegów czasowych przedstawia stan wyjścia Q0.1 dla stanów wejść przedstawionych poniżej?

A. C.

B. B.

C. A.

D. D.

ELM.06 Pytanie 973

Eksploatacja i programowanie …

Które parametry urządzenia mechatronicznego można kontrolować za pomocą przedstawionej na ilustracji belki tensometrycznej?

A. Naprężenia i siły występujące w urządzeniu.

B. Prędkość obrotową wirujących elementów urządzenia.

C. Temperatury elementów urządzenia.

D. Luzy występujące pomiędzy ruchomymi elementami urządzenia.

ELM.06 Pytanie 974

Eksploatacja i programowanie …

Ile poziomów kwantyzacji i jaką rozdzielczość napięciową ma przetwornik A/C, zastosowany w urządzeniu mechatronicznym o skali pomiarowej 0÷10 V i rozdzielczości 10 bitów?

A. 1024 poziomów kwantyzacji i rozdzielczość napięciowa 9,76 mV

B. 256 poziomów kwantyzacji i rozdzielczość napięciowa 39,06 mV

C. 512 poziomów kwantyzacji i rozdzielczość napięciowa 19,53 mV

D. 2048 poziomów kwantyzacji i rozdzielczość napięciowa 4,88 mV

ELM.06 Pytanie 975

Eksploatacja i programowanie …

Przedstawiony na rysunku element układu zasilającego urządzenie mechatroniczne jest pompą

A. mimośrodową.

B. rotacyjną.

C. łopatkową.

D. śrubową.

ELM.06 Pytanie 976

Eksploatacja i programowanie …

Element oznaczony cyfrą 1 na schemacie układu przygotowania sprężonego powietrza jest odpowiedzialny za

A. redukcję ciśnienia.

B. wytworzenie mgły olejowej.

C. obniżenie wilgotności.

D. filtrację.

ELM.06 Pytanie 977

Eksploatacja i programowanie …

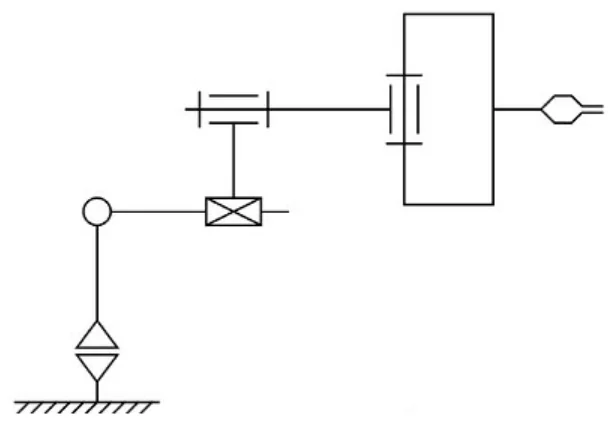

Liczba stopni swobody robota przedstawionego na schemacie wynosi

A. 4 stopnie.

B. 5 stopni.

C. 2 stopnie.

D. 3 stopnie.

ELM.06 Pytanie 978

Eksploatacja i programowanie …

Interfejs sieciowy, symbolicznie przedstawionego na ilustracji komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2 oraz maskę podsieci 255.255.255.0. Który z podanych adresów IP należy nadać sterownikowi, aby mógł komunikować się z komputerem?

A. 255.255.255.1

B. 192.168.99.2

C. 255.255.255.0

D. 192.168.100.4

ELM.06 Pytanie 979

Eksploatacja i programowanie …

Przedstawione na ilustracji urządzenie służy do

A. bezdotykowego pomiaru natężenia przepływu powietrza w gałęzi obwodu pneumatycznego.

B. bezdotykowego pomiaru ciśnienia w gałęzi obwodu pneumatycznego.

C. wyszukiwania miejsc uszkodzenia przewodów w instalacji elektrycznej.

D. wykrywania miejsc nieszczelności w instalacji sprężonego powietrza.

ELM.06 Pytanie 980

Eksploatacja i programowanie …

Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha przedstawionego na ilustracji?

A. UTP kat. 5.

B. Profibus 2-żyłowy w oplocie.

C. Profibus 4-żyłowy w oplocie.

D. Koncentryczny 75 Ω.

ELM.06 Pytanie 981

Eksploatacja i programowanie …

W celu zmniejszenia czasu zdwojenia regulatora PI w układzie regulacji urządzenia mechatronicznego należy przeprowadzić zmiany nastaw

A. równocześnie bloków B1 i B2

B. w bloku B2

C. równocześnie bloków B2 i B3

D. w bloku B1

ELM.06 Pytanie 982

Eksploatacja i programowanie …

Na podstawie przedstawionego na rysunku schematu sterowania stycznikowo-przekaźnikowego zastosowanego w systemie mechatronicznym w celu załączenia stycznika K3 należy nacisnąć

A. kolejno S1, S2, S3.

B. kolejno S1, S3.

C. S3.

D. jednocześnie S0 i S3.

ELM.06 Pytanie 983

Eksploatacja i programowanie …

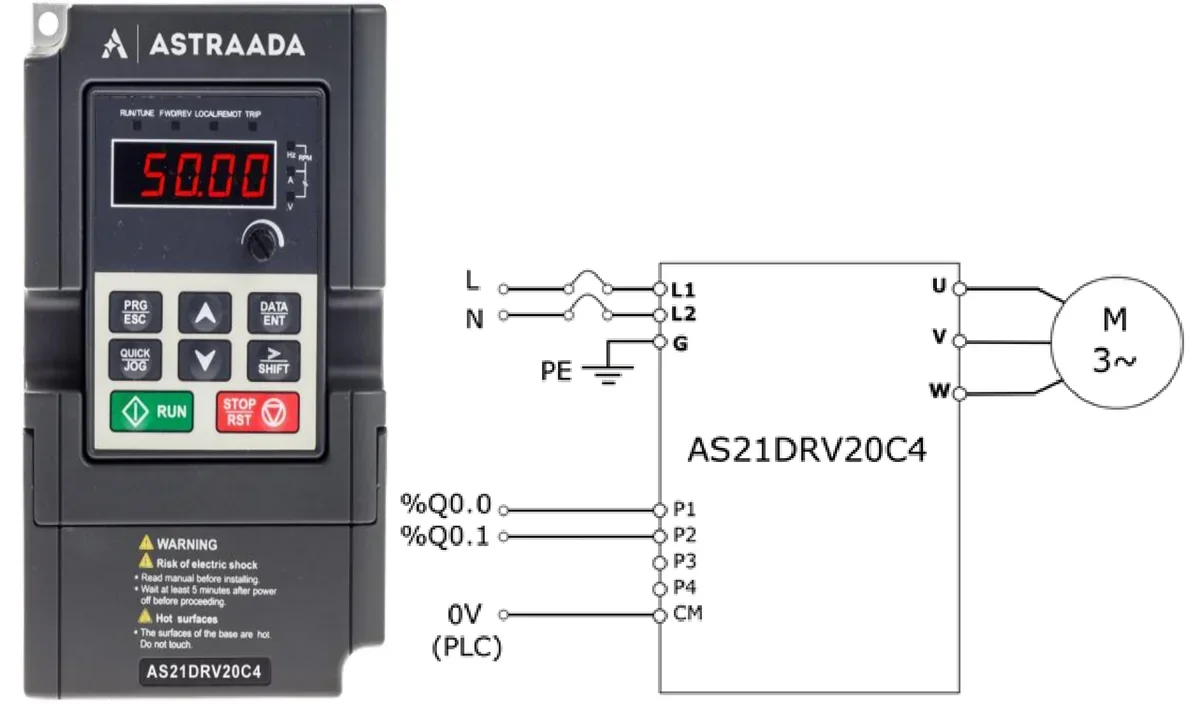

Typowym zadaniem elementu, którego widok i schemat podłączenia przedstawiono na ilustracjach, jest regulacja

A. natężenia światła.

B. prędkości obrotowej silnika.

C. temperatury sterowanej pompy.

D. poboru mocy przez grzałkę.

ELM.06 Pytanie 984

Eksploatacja i programowanie …

Na podstawie przedstawionej ilustracji określ zakres napięć pomiędzy zaciskami IO- i IO+ wejścia analogowego sterownika PLC z podłączonym przetwornikiem.

A. 0÷10 V

B. 1÷5 V

C. 1÷10 V

D. 0÷5 V

ELM.06 Pytanie 985

Eksploatacja i programowanie …

Wysuw tłoka siłownika 1A1 następuje z dwiema prędkościami, najpierw szybko, a po wysunięciu do ok. 50% długości tłoczyska wolno. Na podstawie przedstawionego na rysunku schematu układu określ prędkość wysuwania tłoczyska siłownika po załączeniu poszczególnych cewek.

A. Y1 - wysuw szybki, Y4 - wysuw wolny.

B. Y1 - wysuw szybki, Y3 - wysuw wolny.

C. Y2 - wysuw szybki, Y4 - wysuw wolny.

D. Y2 - wysuw szybki, Y3 - wysuw wolny.

ELM.06 Pytanie 986

Eksploatacja i programowanie …

Której z wymienionych czynności nie może wykonywać pracownik obsługujący prasę hydrauliczną sterowaną za pośrednictwem sterownika PLC?

A. Ustawiać parametrów urządzenia.

B. Uruchamiać programu sterującego.

C. Modernizować urządzenia.

D. Sprawdzać stanu osłon urządzenia.

ELM.06 Pytanie 987

Eksploatacja i programowanie …

Na podstawie fragmentu dokumentacji określ, jak często powinno się sprawdzać i ewentualnie wymieniać filtr układu chłodziwa wrzeciona obrabiarki CNC.

A. Codziennie.

B. Co rok.

C. Co tydzień.

D. Co miesiąc.

ELM.06 Pytanie 988

Eksploatacja i programowanie …

W celu oceny jakości istniejących połączeń elektrycznych w urządzeniu mechatronicznym należy przede wszystkim wykonać pomiar

A. mocy pobieranej przez urządzenie.

B. spadku napięcia na elementach.

C. rezystancji izolacji między obudową urządzenia a przewodem zasilającym.

D. ciągłości połączenia.

ELM.06 Pytanie 989

Eksploatacja i programowanie …

Który plik należy wykorzystać do zainstalowania programu do obsługi PLC?

A. Plik 2.

B. Plik 1.

C. Plik 4.

D. Plik 3.

ELM.06 Pytanie 990

Eksploatacja i programowanie …

Podczas przeglądu silnika trójfazowego frezarki numerycznej wykonano pomiary rezystancji uzwojeń i rezystancji izolacji, zamieszczone w tabeli. Wyniki te wskazują na

A. przerwę w uzwojeniu U1-U2.

B. zwarcie między uzwojeniami U1-U2 oraz W1-W2.

C. zwarcie między uzwojeniem W1-W2, a obudową silnika.

D. przerwę w uzwojeniu V1-V2.

ELM.06 Pytanie 991

Eksploatacja i programowanie …

Urządzeń mechatronicznych posiadających jako urządzenia napędowe silniki komutatorowe nie można używać w

A. pomieszczeniach o niskiej temperaturze.

B. pomieszczeniach klimatyzowanych.

C. pomieszczeniach zagrożonych wybuchem.

D. zadaszonej hali produkcyjnej.

ELM.06 Pytanie 992

Eksploatacja i programowanie …

Na ilustracji przedstawiono fragment ekranu oprogramowania typu

A. MES

B. CAE

C. CAD/CAM

D. SCADA/HMI

ELM.06 Pytanie 993

Eksploatacja i programowanie …

Na panelu przemiennika częstotliwości migają na przemian z interwałem 1 sekundy dioda zielona RUN i czerwona ALM. Na podstawie tabeli sygnalizacji błędów określ przyczynę sygnalizowanego błędu przemiennika.

A. Wzrost prądu w obwodzie silnik przemiennik – częstotliwości – przetężenie.

B. Wzrost napięcia w obwodzie silnik przemiennik – częstotliwości – przepięcie.

C. Za mała wartość napięcia zasilającego przemiennik częstotliwości.

D. Za duża wartość napięcia zasilającego przemiennik częstotliwości.

ELM.06 Pytanie 994

Eksploatacja i programowanie …

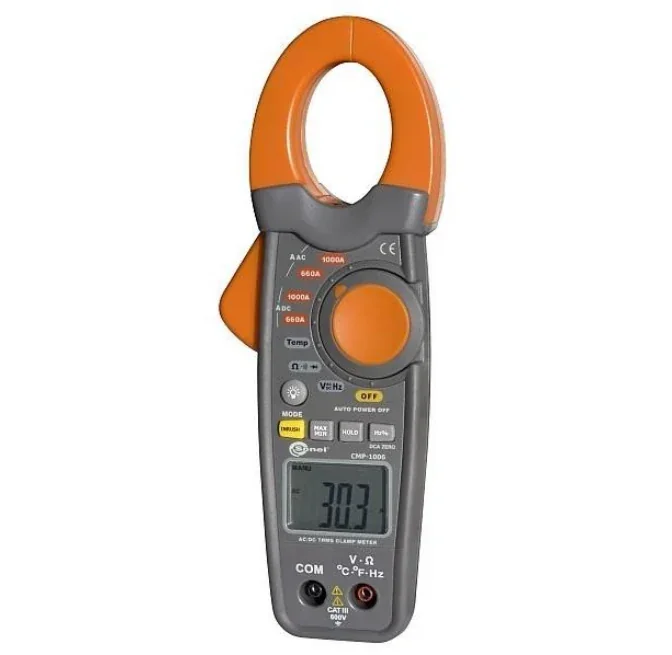

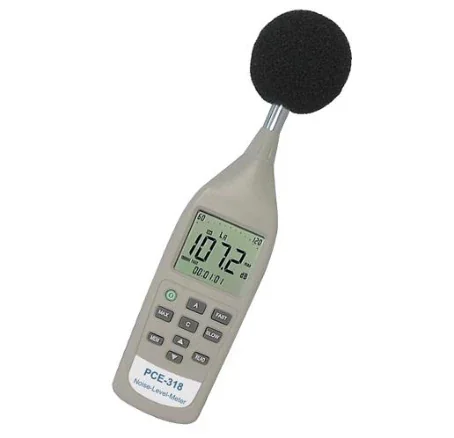

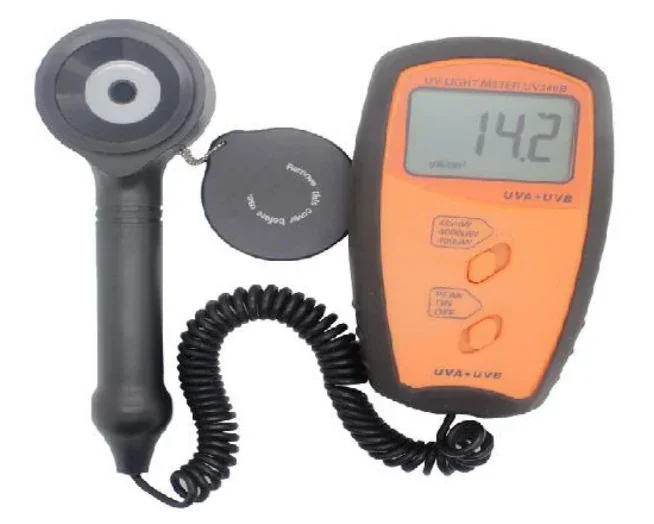

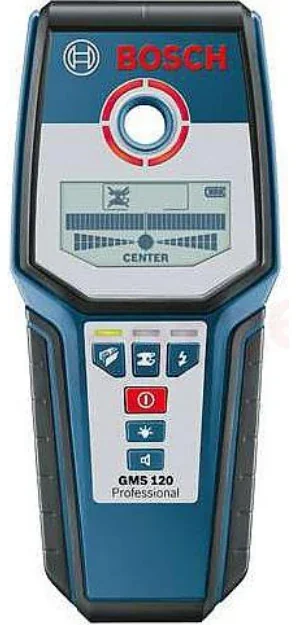

Który przyrząd pomiarowy należy zastosować do pomiaru wartości natężenia prądu pobieranego przez urządzenie mechatroniczne?

A. Przyrząd 1.

B. Przyrząd 3.

C. Przyrząd 2.

D. Przyrząd 4.

ELM.06 Pytanie 995

Eksploatacja i programowanie …

Którą z wymienionych czynności konserwacyjnych można wykonać w czasie pracy silnika prądu stałego?

A. Zmierzyć prędkość obrotową metodą stroboskopową.

B. Wymienić szczotki komutatora.

C. Wyczyścić łopatki wentylatora.

D. Przeczyścić odpowiednimi środkami elementy wirujące silnika.

ELM.06 Pytanie 996

Eksploatacja i programowanie …

Na podstawie fragmentu katalogu węży hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.

A. 10,0 mm

B. 16,0 mm

C. 20,0 mm

D. 12,5 mm

ELM.06 Pytanie 997

Eksploatacja i programowanie …

Na podstawie fragmentu katalogu regulatora określ, który typ czujnika temperatury należy zastosować, jeżeli maksymalna wartość temperatury regulowanej przez system mechatroniczny może osiągnąć wartość 900÷950°C, a dokładność pomiaru czujnika powinna mieścić się w granicach ±6°C.

A. Termopara typu S

B. Termopara typu K

C. Czujnik Pt100

D. Termopara typu J

ELM.06 Pytanie 998

Eksploatacja i programowanie …

Na rysunkach przedstawiono sposób podłączenia czujnika indukcyjnego z elementami zewnętrznymi. Który typ czujnika i które przewody należy podłączyć do sterownika PLC oraz do zasilacza, aby uaktywnić niskim potencjałem jego wejście w chwili wykrycia obiektu przez czujnik?

A. PNP, podłączyć przewody: brązowy, niebieski i biały.

B. NPN, podłączyć przewody: brązowy, niebieski i biały.

C. PNP, podłączyć przewody: brązowy, niebieski i czarny.

D. NPN, podłączyć przewody: brązowy, niebieski i czarny.

ELM.06 Pytanie 999

Eksploatacja i programowanie …

Lampka ma świecić, gdy oba z przyciski zostaną naciśnięte.
Który z programów realizuje opisane działanie?

A. 1

B. 2

C. 4

D. 3

ELM.06 Pytanie 1 000

Eksploatacja i programowanie …

Przedstawiony na rysunku element układu zasilającego urządzenie mechatroniczne jest pompą

A. śrubową.

B. mimośrodową.

C. rotacyjną.

D. łopatkową.

Filtrowanie pytań

Przy montażu napędów hydraulicznych należy dotrzymać warunków technicznych. Który z warunków jest niewłaściwy?

W tabeli podano dane techniczne sterownika PLC. Jakim maksymalnym prądem można obciążyć sterownik, dołączając do jego wyjścia silnik?

W przedstawionym na rysunku układzie sterowania elektropneumatycznego, po wciśnięciu przycisku S1 wysuwa się tłoczysko siłownika A1. Najbardziej prawdopodobną przyczyną niewysuwania się tłoczyska siłownika A2 jest uszkodzenie

Do której z wymienionych funkcji logicznych odnosi się przedstawiony na rysunku program?

Które oznaczenie należy wstawić we wskazane strzałką puste pola kwadratów, a by dotyczyło ono określenia współosiowości przedstawionych na rysunku powierzchni walcowych?

Której czynności projektowej nie można wykonać w oprogramowaniu typu CAM?

Sterownik PLC sterujący układem mechatronicznym, w którym zastosowano przetwornik ciśnienia o prądowym sygnale wyjściowym 4 … 20 mA, musi być wyposażony w

Co najmniej ilu bitowy przetwornik A/C należy zastosować w układzie, by dla zakresu pomiarowego 0 mA ÷ 20 mA zapewnić rozdzielczość w zaokrągleniu równą 0,01 mA?

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2, 3 i 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?

Który z programów realizuje sterowanie oświetleniem pomieszczenia z czterech niezależnych miejsc?

Który z wymienionych programów komputerowych umożliwi przeprowadzenie symulacji działania zaprojektowanego multiwibratora?

Który z przebiegów czasowych przedstawia stan wyjścia Q0.1 dla stanów wejść przedstawionych poniżej?

Które parametry urządzenia mechatronicznego można kontrolować za pomocą przedstawionej na ilustracji belki tensometrycznej?

Ile poziomów kwantyzacji i jaką rozdzielczość napięciową ma przetwornik A/C, zastosowany w urządzeniu mechatronicznym o skali pomiarowej 0÷10 V i rozdzielczości 10 bitów?

Przedstawiony na rysunku element układu zasilającego urządzenie mechatroniczne jest pompą

Element oznaczony cyfrą 1 na schemacie układu przygotowania sprężonego powietrza jest odpowiedzialny za

Liczba stopni swobody robota przedstawionego na schemacie wynosi

Przedstawione na ilustracji urządzenie służy do

Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha przedstawionego na ilustracji?

W celu zmniejszenia czasu zdwojenia regulatora PI w układzie regulacji urządzenia mechatronicznego należy przeprowadzić zmiany nastaw

Na podstawie przedstawionego na rysunku schematu sterowania stycznikowo-przekaźnikowego zastosowanego w systemie mechatronicznym w celu załączenia stycznika K3 należy nacisnąć

Typowym zadaniem elementu, którego widok i schemat podłączenia przedstawiono na ilustracjach, jest regulacja

Na podstawie przedstawionej ilustracji określ zakres napięć pomiędzy zaciskami IO- i IO+ wejścia analogowego sterownika PLC z podłączonym przetwornikiem.

Wysuw tłoka siłownika 1A1 następuje z dwiema prędkościami, najpierw szybko, a po wysunięciu do ok. 50% długości tłoczyska wolno. Na podstawie przedstawionego na rysunku schematu układu określ prędkość wysuwania tłoczyska siłownika po załączeniu poszczególnych cewek.

Której z wymienionych czynności nie może wykonywać pracownik obsługujący prasę hydrauliczną sterowaną za pośrednictwem sterownika PLC?

Na podstawie fragmentu dokumentacji określ, jak często powinno się sprawdzać i ewentualnie wymieniać filtr układu chłodziwa wrzeciona obrabiarki CNC.

W celu oceny jakości istniejących połączeń elektrycznych w urządzeniu mechatronicznym należy przede wszystkim wykonać pomiar

Który plik należy wykorzystać do zainstalowania programu do obsługi PLC?

Podczas przeglądu silnika trójfazowego frezarki numerycznej wykonano pomiary rezystancji uzwojeń i rezystancji izolacji, zamieszczone w tabeli. Wyniki te wskazują na

Urządzeń mechatronicznych posiadających jako urządzenia napędowe silniki komutatorowe nie można używać w

Na ilustracji przedstawiono fragment ekranu oprogramowania typu

Na panelu przemiennika częstotliwości migają na przemian z interwałem 1 sekundy dioda zielona RUN i czerwona ALM. Na podstawie tabeli sygnalizacji błędów określ przyczynę sygnalizowanego błędu przemiennika.

Który przyrząd pomiarowy należy zastosować do pomiaru wartości natężenia prądu pobieranego przez urządzenie mechatroniczne?

Którą z wymienionych czynności konserwacyjnych można wykonać w czasie pracy silnika prądu stałego?

Na podstawie fragmentu katalogu węży hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.

Na rysunkach przedstawiono sposób podłączenia czujnika indukcyjnego z elementami zewnętrznymi. Który typ czujnika i które przewody należy podłączyć do sterownika PLC oraz do zasilacza, aby uaktywnić niskim potencjałem jego wejście w chwili wykrycia obiektu przez czujnik?

Lampka ma świecić, gdy oba z przyciski zostaną naciśnięte. Który z programów realizuje opisane działanie?

Przedstawiony na rysunku element układu zasilającego urządzenie mechatroniczne jest pompą

Lampka ma świecić, gdy oba z przyciski zostaną naciśnięte.

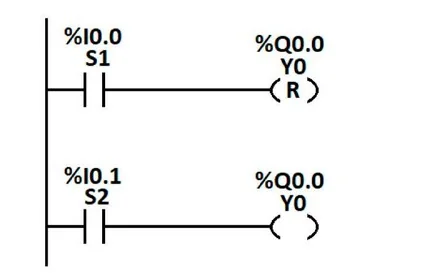

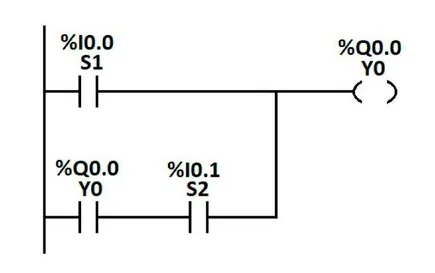

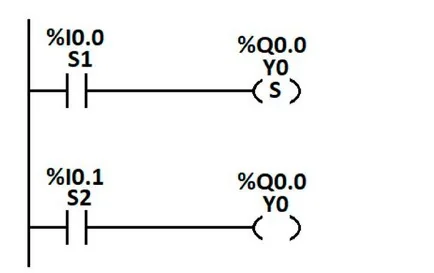

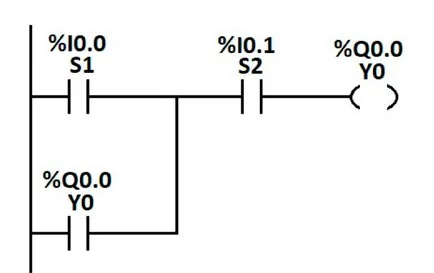

Który z programów realizuje opisane działanie?
