ELM.06 Pytanie 1 001

Eksploatacja i programowanie …

Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2 oraz maskę podsieci 255.255.255.0. Który z podanych adresów IP należy nadać sterownikowi, aby mógł komunikować się z komputerem?

A. 255.255.255.0

B. 192.168.99.2

C. 255.255.255.1

D. 192.168.100.4

ELM.06 Pytanie 1 002

Eksploatacja i programowanie …

Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha przedstawionego na rysunku?

A. Profibus 2-żyłowy w oplocie.

B. Profibus 4-żyłowy w oplocie.

C. UTP kat. 5.

D. Koncentryczny 75 Ω.

ELM.06 Pytanie 1 003

Eksploatacja i programowanie …

Na podstawie przedstawionego na rysunku schematu sterowania stycznikowo-przekaźnikowego zastosowanego w systemie mechatronicznym w celu załączenia stycznika S3 należy nacisnąć

A. jednocześnie S0 i S3

B. S3

C. kolejno S1, S2, S3

D. kolejno S1, S3

ELM.06 Pytanie 1 004

Eksploatacja i programowanie …

W celu zmniejszenia czasu zdwojenia w układzie regulacji urządzenia mechatronicznego należy przeprowadzić zmiany nastaw

A. w bloku B2

B. równocześnie bloków B1 i B2

C. równocześnie bloków B2 i B3

D. w bloku B1

ELM.06 Pytanie 1 005

Eksploatacja i programowanie …

Na podstawie przedstawionego rysunku określ zakres napięć pomiędzy zaciskami IO- i IO+ wejścia analogowego sterownika PLC z podłączonym przetwornikiem.

A. 0÷10 V

B. 1÷5 V

C. 0÷5 V

D. 1÷10 V

ELM.06 Pytanie 1 006

Eksploatacja i programowanie …

Na podstawie fragmentu katalogu wężów hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.

A. 12,5 mm

B. 16,0 mm

C. 20,0 mm

D. 10,0 mm

ELM.06 Pytanie 1 007

Eksploatacja i programowanie …

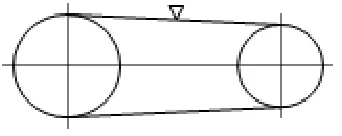

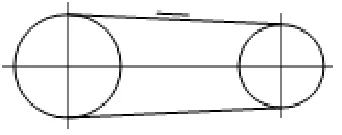

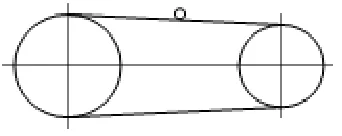

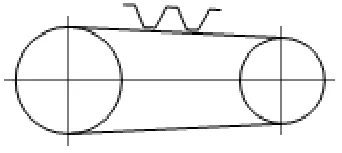

Na którym rysunku przedstawiono schemat przekładni jednostopniowej walcowej?

A. Na rysunku 1.

B. Na rysunku 3.

C. Na rysunku 4.

D. Na rysunku 2.

ELM.06 Pytanie 1 008

Eksploatacja i programowanie …

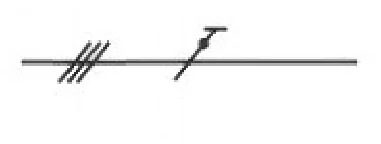

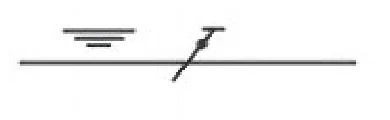

Za pomocą którego symbolu powinno przedstawić się na schemacie czujnik kontaktronowy?

A. Symbolu 2.

B. Symbolu 4.

C. Symbolu 3.

D. Symbolu 1.

ELM.06 Pytanie 1 009

Eksploatacja i programowanie …

Który ze schematów przedstawiających fragment układu cyfrowego został narysowany zgodnie z obowiązującymi zasadami rysowania schematów elektrycznych i elektronicznych?

A. Schemat 3.

B. Schemat 1.

C. Schemat 4.

D. Schemat 2.

ELM.06 Pytanie 1 010

Eksploatacja i programowanie …

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie przekładnię z pasem klinowym?

A. Symbolu 3.

B. Symbolu 2.

C. Symbolu 1.

D. Symbolu 4.

ELM.06 Pytanie 1 011

Eksploatacja i programowanie …

Który symbol należy zastosować, rysując na schemacie układu hydraulicznego zawór rozdzielający 4/2?

A. Symbol 1.

B. Symbol 4.

C. Symbol 2.

D. Symbol 3.

ELM.06 Pytanie 1 012

Eksploatacja i programowanie …

Projektowana maszyna manipulacyjna ma strukturę kinematyczną typu PPP (TTT). Każdy z członów ma zasięg ruchu 1 m. Oznacza to, że efektor manipulatora będzie mógł realizować operację technologiczną w przestrzeni o wymiarach

A. 2 m × 1 m × 1 m

B. 1 m × 2 m × 1 m

C. 1 m × 1 m × 1 m

D. 1 m × 1 m × 2 m

ELM.06 Pytanie 1 013

Eksploatacja i programowanie …

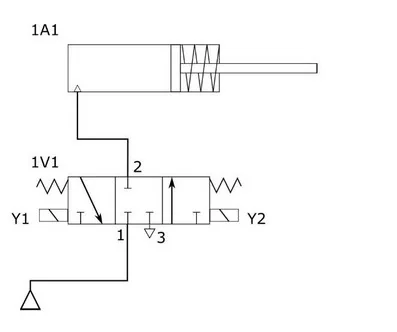

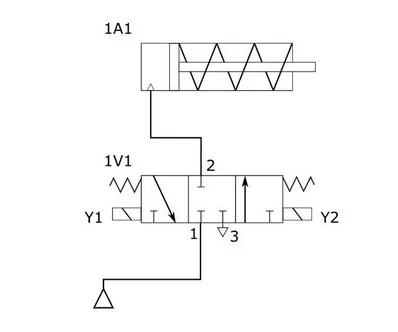

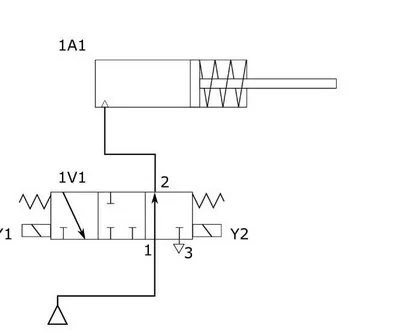

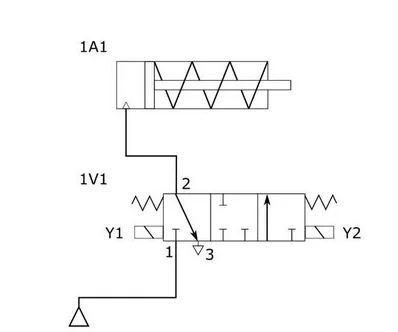

Na którym rysunku przedstawiono prawidłowo narysowany schemat układu pneumatycznego?

A. Na rysunku 4.

B. Na rysunku 2.

C. Na rysunku 1.

D. Na rysunku 3.

ELM.06 Pytanie 1 014

Eksploatacja i programowanie …

Który z wymienionych kwalifikatorów działań, stosowanych w metodzie SFC, opisuje uzależnienia czasowe?

A. N

B. L

C. R

D. S

ELM.06 Pytanie 1 015

Eksploatacja i programowanie …

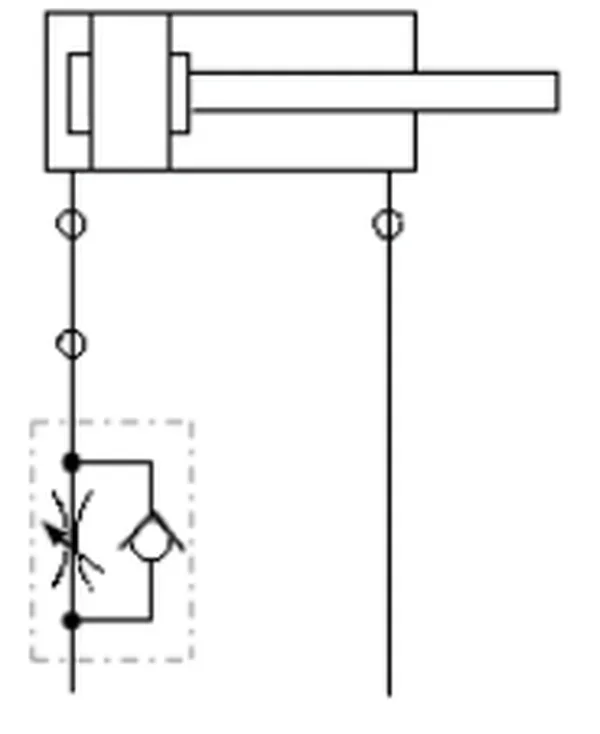

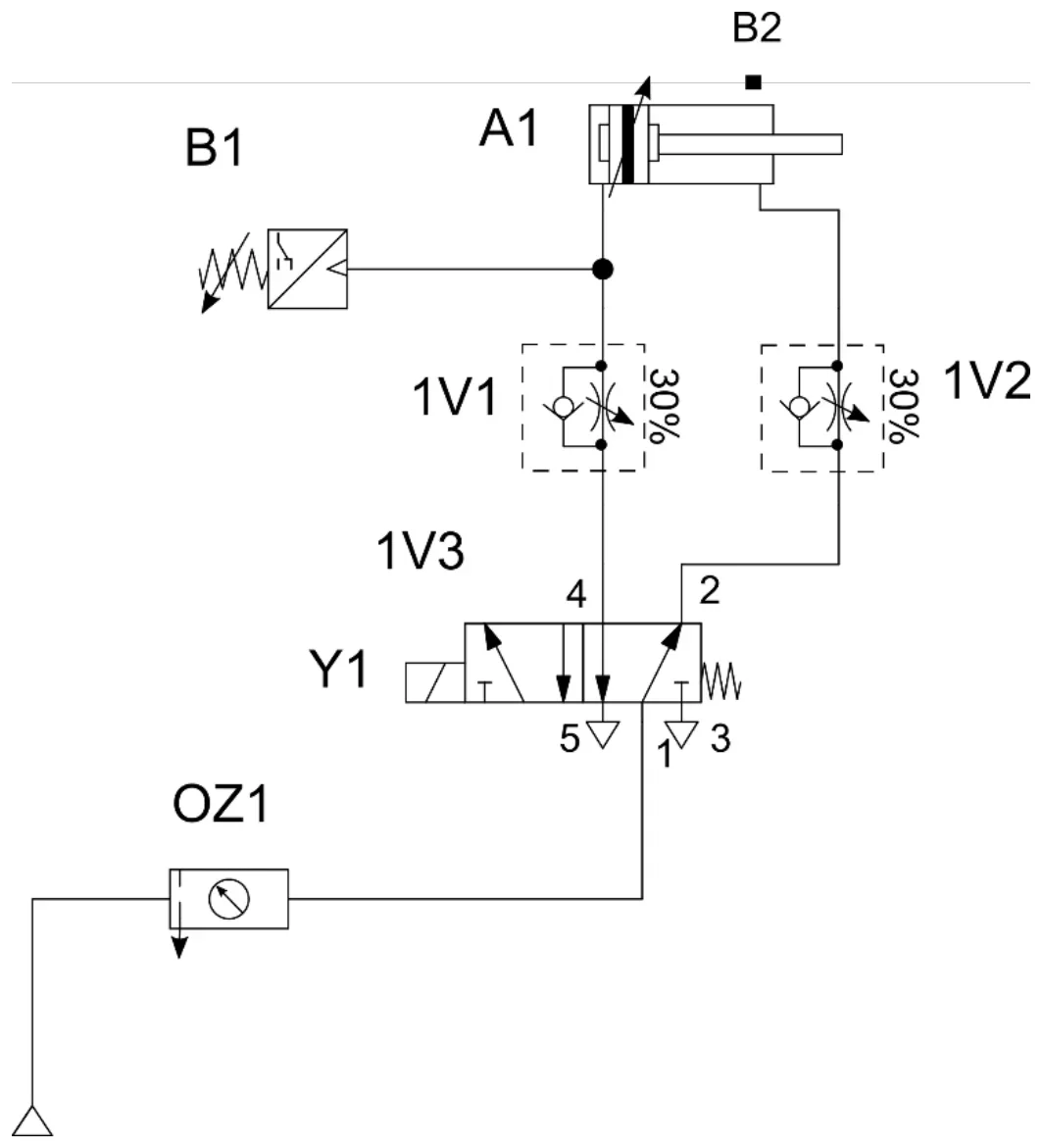

Które połączenie zaworu dławiąco-zwrotnego z siłownikiem należy narysować na schemacie, by projektowany układ zapewniał spowolnienie wsuwania tłoczyska siłownika dwustronnego działania na wylocie?

A. V2

B. V1

C. V3

D. V4

ELM.06 Pytanie 1 016

Eksploatacja i programowanie …

Którą z niezbędnych cech funkcjonalnych powinien posiadać projektowany system sterowania układem nawrotnym silnika elektrycznego?

A. Blokadę przed jednoczesnym załączeniem w obu kierunkach.

B. Podtrzymanie kierunku obrotów silnika napędowego.

C. Ograniczenie czasowe pracy silnika napędowego.

D. Sygnalizację kierunków obrotu silnika.

ELM.06 Pytanie 1 017

Eksploatacja i programowanie …

Który diagram czasowy przedstawia działanie układu, w którym jednoczesne naciśnięcie przycisków S1 i S2 załącza cewkę elektrozaworu Y1, a naciśnięcie przycisku S3 powoduje jej wyłączenie?

A. Diagram 4.

B. Diagram 1.

C. Diagram 3.

D. Diagram 2.

ELM.06 Pytanie 1 018

Eksploatacja i programowanie …

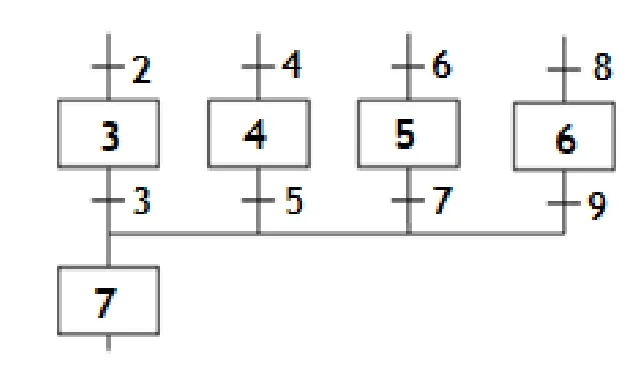

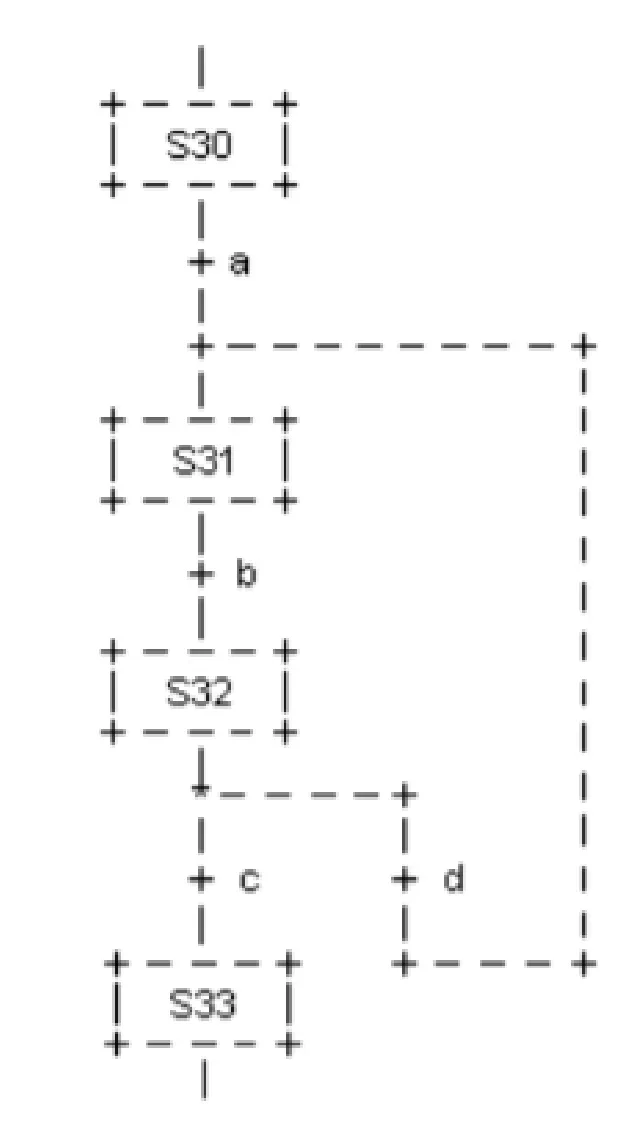

Na podstawie przedstawionego grafu, przejście do kroku 7 jest możliwe, gdy jest aktywny krok

A. 5 i spełniony jest warunek 7.

B. 3 i spełniony jest warunek 9.

C. 5 i spełniony jest warunek 6.

D. 4 i spełniony jest warunek 3.

ELM.06 Pytanie 1 019

Eksploatacja i programowanie …

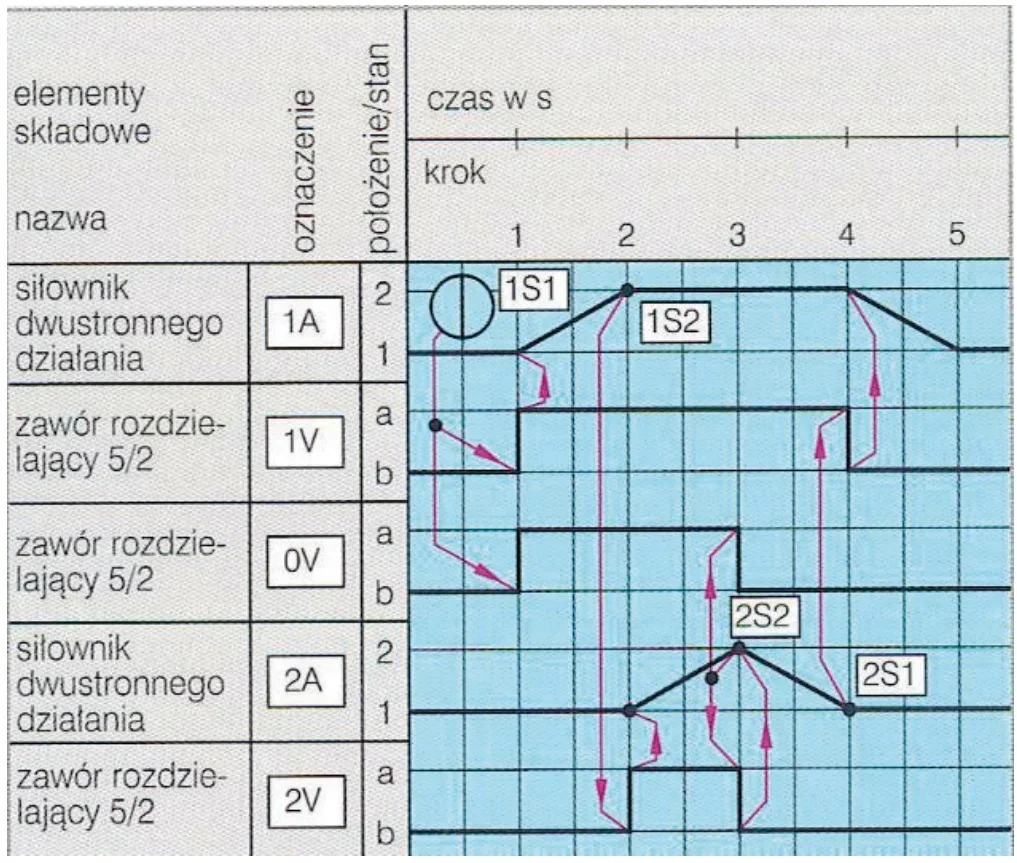

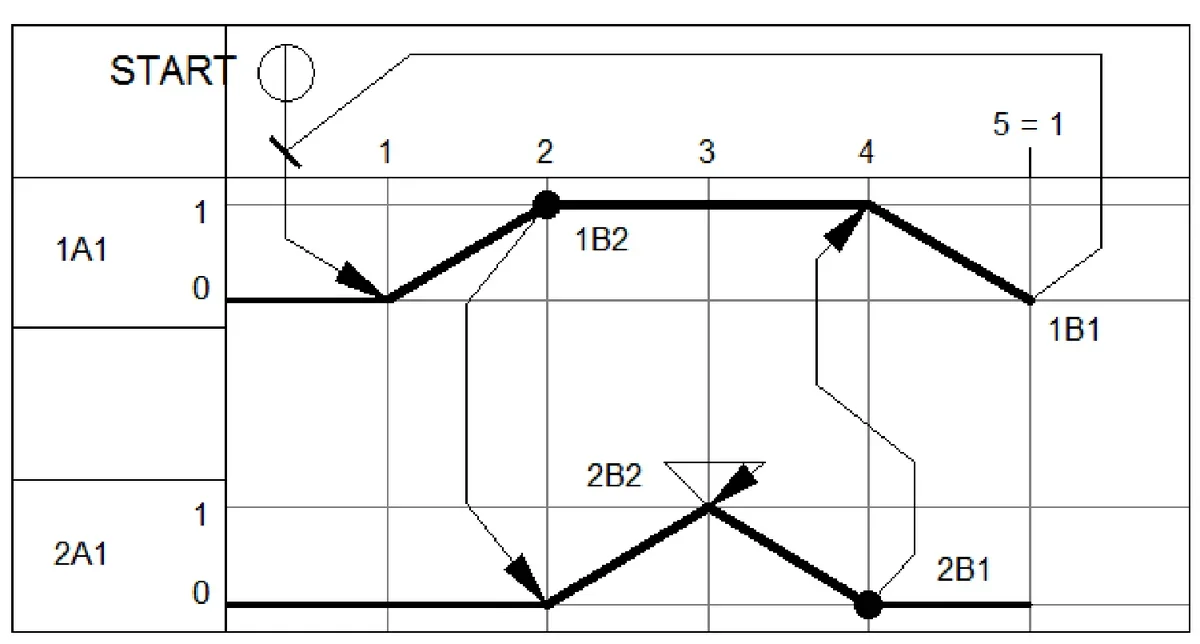

Na rysunku przedstawiono diagram stanów dla dwóch siłowników tłoczyskowych 1A1 oraz 2A1. Który opis odpowiada działaniu siłowników?

A. Wysunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1, wsunięcie 1A1.

B. Wysunięcie 1A1, wsunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1.

C. Wysunięcie 2A1, wsunięcie 2A1, wysunięcie 1A1, wsunięcie 1A1.

D. Wysunięcie 2A1, wysunięcie 1A1, wsunięcie 2A1, wsunięcie 1A1.

ELM.06 Pytanie 1 020

Eksploatacja i programowanie …

Jaka będzie różnica w warunkach pracy urządzenia mechatronicznego, jeżeli zamiast sensorów w obudowie IP 44 zastosowane będą sensory o takich samych parametrach, lecz w obudowie IP 54?

A. Gorsza ochrona przed pyłem.

B. Gorsza ochrona przed wodą rozpryskiwaną.

C. Lepsza ochrona przed wodą rozpryskiwaną.

D. Lepsza ochrona przed pyłem.

ELM.06 Pytanie 1 021

Eksploatacja i programowanie …

Który z koniecznych warunków musi spełniać układ regulacji automatycznej, aby mógł działać w pełnym zakresie zmian wartości zadanej?

A. Zerowy uchyb w stanie ustalonym.

B. Minimalne przeregulowanie.

C. Stabilność.

D. Minimalny czas regulacji.

ELM.06 Pytanie 1 022

Eksploatacja i programowanie …

Która kombinacja stanów logicznych nie pojawi się na wyjściach sterownika działającego zgodnie z przedstawionym programem?

A. Q1 = 0 i Q2 = 1

B. Q1 = 1 i Q2 = 0

C. Q1 = 0 i Q2 = 0

D. Q1 = 1 i Q2 = 1

ELM.06 Pytanie 1 023

Eksploatacja i programowanie …

Do której z wymienionych funkcji logicznych odnosi się przedstawiony na rysunku program?

A. B.

B. A.

C. C.

D. D.

ELM.06 Pytanie 1 024

Eksploatacja i programowanie …

Do którego wejścia licznika CTUD należy podłączyć sygnał ustalający kierunek zliczania impulsów (zwiększanie/zmniejszanie wartości w akumulatorze licznika)?

A. R

B. Cnt

C. Dir

D. Par

ELM.06 Pytanie 1 025

Eksploatacja i programowanie …

Przedstawione na rysunku okno dialogowe oprogramowania sterownika PLC wyświetlane jest podczas

A. tłumaczenia programu na kod maszynowy.

B. zapisu programu na nośniku danych.

C. symulacji krokowej działania programu.

D. wykonywania programu w trybie pracy krokowej.

ELM.06 Pytanie 1 026

Eksploatacja i programowanie …

Który z programów realizuje opisane działanie?

A. Program 4.

B. Program 2.

C. Program 1.

D. Program 3.

ELM.06 Pytanie 1 027

Eksploatacja i programowanie …

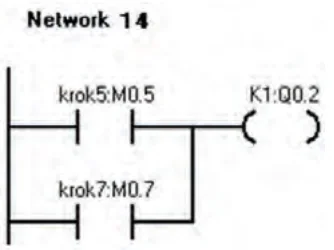

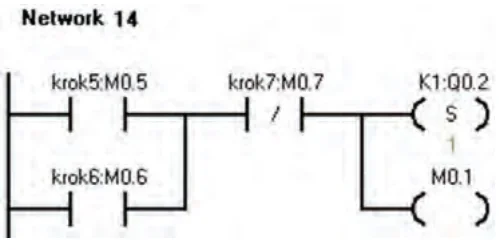

W programie sterowania kierunkiem obrotów silnika należy wprowadzić zabezpieczenie przed jednoczesnym załączeniem dwóch wyjść. Korzystając z informacji zawartych w liście przyporządkowania, wskaż program który realizuje tę funkcję.

A. Program 1.

B. Program 3.

C. Program 2.

D. Program 4.

ELM.06 Pytanie 1 028

Eksploatacja i programowanie …

Który z wymienionych opisów stanów wejść %I0.1, %I0.2 i %I0.3 oraz stanu wyjścia %Q0.1 jest prawidłowy dla programu przedstawionego na rysunku?

A. Wyjście %Q0.1=0 tylko dla wejść %I0.1=%I0.2=%I0.3=1

B. Wyjście %Q0.1=1 bez względu na stan wejść %I0.1, %I0.2 i %I0.3

C. Wyjście %Q0.1=1 tylko dla wejść %I0.1=%I0.2=%I0.3=0

D. Wyjście %Q0.1=0 bez względu na stan wejść %I0.1, %I0.2 i %I0.3

ELM.06 Pytanie 1 029

Eksploatacja i programowanie …

Jaka jest różnica między sposobem realizacji działań w kroku 11 w stosunku do kroku 12?

A. Y2 przyjmie stan 1 wcześniej niż Y1.

B. Y1 może nigdy nie przyjąć stanu 1, a Y2 – tak.

C. Y2 może nigdy nie przyjąć stanu 0, a Y1 – tak.

D. Y1 przyjmie stan 1 wcześniej niż Y2.

ELM.06 Pytanie 1 030

Eksploatacja i programowanie …

Który program napisany w postaci listy instrukcji odpowiada przedstawionemu na rysunku programowi napisanemu w języku drabinkowym?

A. Program 4.

B. Program 2.

C. Program 1.

D. Program 3.

ELM.06 Pytanie 1 031

Eksploatacja i programowanie …

Które nastawy muszą zostać wybrane w oknie konfiguracyjnym timera, aby załączał swoje wyjście na 5 sekund od momentu podania na jego wejście logicznej jedynki?

A. Typ timera – TP, czas bazowy – 10 ms, wartość Preset - 500

B. Typ timera – TP, czas bazowy – 10 ms, wartość Preset - 50

C. Typ timera – TOF, czas bazowy – 10 ms, wartość Preset - 500

D. Typ timera – TON, czas bazowy – 1 ms, wartość Preset - 500

ELM.06 Pytanie 1 032

Eksploatacja i programowanie …

W przedstawionym programie załączenie Q0.1 jest opóźnione w stosunku do sygnału załączającego wejście I0.1 o 5 s. Jaką wartość należy ustawić na wejściu PT układu czasowego, aby opóźnienie to wzrosło do 15 minut?

A. 6000

B. 1500

C. 9000

D. 150

ELM.06 Pytanie 1 033

Eksploatacja i programowanie …

Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję Q1 = I1 ⊕ I2?

A. C.

B. A.

C. D.

D. B.

ELM.06 Pytanie 1 034

Eksploatacja i programowanie …

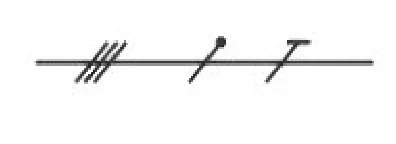

Z którego układu sieciowego należy zasilać urządzenie mechatroniczne, jeżeli na schemacie sieć zasilającą oznaczono symbolem 400 V ~ 3/N/PE?

A. TN – S

B. TI

C. TN – C

D. TT

ELM.06 Pytanie 1 035

Eksploatacja i programowanie …

Jak często należy przeprowadzać przeglądy techniczne urządzeń i systemów mechatronicznych?

A. Co trzy lata.

B. Raz na pięć lat.

C. Co najmniej raz w roku.

D. Co dwa lata.

ELM.06 Pytanie 1 036

Eksploatacja i programowanie …

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane a następnie dezaktywowane 20 sekund po zwolnieniu przycisku S1?

A. Zmienić parametr ET na %VW20 bez zmiany typu timera.

B. Zmienić typ timera na TON z parametrem PT = 20.

C. Zmienić parametr PT na 200 bez zmiany typu timera.

D. Zmienić typ timera na TON z parametrem PT = 200.

ELM.06 Pytanie 1 037

Eksploatacja i programowanie …

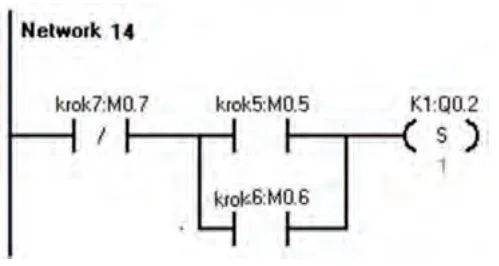

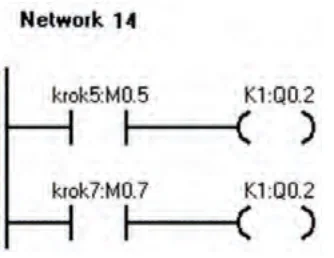

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2 lub 3 lub 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?

A. 2.

B. 4.

C. 3.

D. 1.

ELM.06 Pytanie 1 038

Eksploatacja i programowanie …

Jaki będzie stan wyjścia Q0.0, gdy na wejściu I0.0 nastąpi zmiana z 0 na 1?

A. Q0.0 będzie równe 0

B. Zostanie wyłączone po 5 s

C. Q0.0 będzie równe 1

D. Zostanie załączone po 5 s

ELM.06 Pytanie 1 039

Eksploatacja i programowanie …

Który z przebiegów czasowych przedstawia stan wyjścia Q0.1 dla przedstawionych stanów wejść?

A. Przebieg B

B. Przebieg C

C. Przebieg D

D. Przebieg A

ELM.06 Pytanie 1 040

Eksploatacja i programowanie …

Silnik pneumatyczny wysokoobrotowy o konstrukcji turbinowej powinien być smarowany olejem mineralnym, w sposób

A. ciągły, naolejonym powietrzem z instalacji zasilającej.

B. ciągły, podawanym pompą olejową o stałej wydajności.

C. okresowy, smarownicą co dwa tygodnie.

D. okresowy, smarownicą przed uruchomieniem silnika.

Filtrowanie pytań

Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha przedstawionego na rysunku?

Na podstawie przedstawionego na rysunku schematu sterowania stycznikowo-przekaźnikowego zastosowanego w systemie mechatronicznym w celu załączenia stycznika S3 należy nacisnąć

W celu zmniejszenia czasu zdwojenia w układzie regulacji urządzenia mechatronicznego należy przeprowadzić zmiany nastaw

Na podstawie przedstawionego rysunku określ zakres napięć pomiędzy zaciskami IO- i IO+ wejścia analogowego sterownika PLC z podłączonym przetwornikiem.

Na podstawie fragmentu katalogu wężów hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.

Na którym rysunku przedstawiono schemat przekładni jednostopniowej walcowej?

Za pomocą którego symbolu powinno przedstawić się na schemacie czujnik kontaktronowy?

Który ze schematów przedstawiających fragment układu cyfrowego został narysowany zgodnie z obowiązującymi zasadami rysowania schematów elektrycznych i elektronicznych?

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie przekładnię z pasem klinowym?

Który symbol należy zastosować, rysując na schemacie układu hydraulicznego zawór rozdzielający 4/2?

Projektowana maszyna manipulacyjna ma strukturę kinematyczną typu PPP (TTT). Każdy z członów ma zasięg ruchu 1 m. Oznacza to, że efektor manipulatora będzie mógł realizować operację technologiczną w przestrzeni o wymiarach

Na którym rysunku przedstawiono prawidłowo narysowany schemat układu pneumatycznego?

Który z wymienionych kwalifikatorów działań, stosowanych w metodzie SFC, opisuje uzależnienia czasowe?

Które połączenie zaworu dławiąco-zwrotnego z siłownikiem należy narysować na schemacie, by projektowany układ zapewniał spowolnienie wsuwania tłoczyska siłownika dwustronnego działania na wylocie?

Którą z niezbędnych cech funkcjonalnych powinien posiadać projektowany system sterowania układem nawrotnym silnika elektrycznego?

Który diagram czasowy przedstawia działanie układu, w którym jednoczesne naciśnięcie przycisków S1 i S2 załącza cewkę elektrozaworu Y1, a naciśnięcie przycisku S3 powoduje jej wyłączenie?

Na podstawie przedstawionego grafu, przejście do kroku 7 jest możliwe, gdy jest aktywny krok

Na rysunku przedstawiono diagram stanów dla dwóch siłowników tłoczyskowych 1A1 oraz 2A1. Który opis odpowiada działaniu siłowników?

Jaka będzie różnica w warunkach pracy urządzenia mechatronicznego, jeżeli zamiast sensorów w obudowie IP 44 zastosowane będą sensory o takich samych parametrach, lecz w obudowie IP 54?

Który z koniecznych warunków musi spełniać układ regulacji automatycznej, aby mógł działać w pełnym zakresie zmian wartości zadanej?

Która kombinacja stanów logicznych nie pojawi się na wyjściach sterownika działającego zgodnie z przedstawionym programem?

Do której z wymienionych funkcji logicznych odnosi się przedstawiony na rysunku program?

Do którego wejścia licznika CTUD należy podłączyć sygnał ustalający kierunek zliczania impulsów (zwiększanie/zmniejszanie wartości w akumulatorze licznika)?

Przedstawione na rysunku okno dialogowe oprogramowania sterownika PLC wyświetlane jest podczas

Który z programów realizuje opisane działanie?

W programie sterowania kierunkiem obrotów silnika należy wprowadzić zabezpieczenie przed jednoczesnym załączeniem dwóch wyjść. Korzystając z informacji zawartych w liście przyporządkowania, wskaż program który realizuje tę funkcję.

Który z wymienionych opisów stanów wejść %I0.1, %I0.2 i %I0.3 oraz stanu wyjścia %Q0.1 jest prawidłowy dla programu przedstawionego na rysunku?

Jaka jest różnica między sposobem realizacji działań w kroku 11 w stosunku do kroku 12?

Który program napisany w postaci listy instrukcji odpowiada przedstawionemu na rysunku programowi napisanemu w języku drabinkowym?

Które nastawy muszą zostać wybrane w oknie konfiguracyjnym timera, aby załączał swoje wyjście na 5 sekund od momentu podania na jego wejście logicznej jedynki?

W przedstawionym programie załączenie Q0.1 jest opóźnione w stosunku do sygnału załączającego wejście I0.1 o 5 s. Jaką wartość należy ustawić na wejściu PT układu czasowego, aby opóźnienie to wzrosło do 15 minut?

Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję Q1 = I1 ⊕ I2?

Z którego układu sieciowego należy zasilać urządzenie mechatroniczne, jeżeli na schemacie sieć zasilającą oznaczono symbolem 400 V ~ 3/N/PE?

Jak często należy przeprowadzać przeglądy techniczne urządzeń i systemów mechatronicznych?

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane a następnie dezaktywowane 20 sekund po zwolnieniu przycisku S1?

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2 lub 3 lub 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?

Jaki będzie stan wyjścia Q0.0, gdy na wejściu I0.0 nastąpi zmiana z 0 na 1?

Który z przebiegów czasowych przedstawia stan wyjścia Q0.1 dla przedstawionych stanów wejść?

Silnik pneumatyczny wysokoobrotowy o konstrukcji turbinowej powinien być smarowany olejem mineralnym, w sposób
