ELM.06 Pytanie 841
Eksploatacja i programowanie …

Który symbol powinien zostać umieszczony na schemacie, aby przedstawił zawór opisany w ramce?

Ilustracja do pytania 1
A. 4.
B. 2.
C. 3.
D. 1.
ELM.06 Pytanie 842
Eksploatacja i programowanie …

Który symbol literowy spełniający wymagania normy IEC 61131, jest stosowany w programie sterowniczym dla PLC do adresowania jego fizycznych wejść dyskretnych?

A. S
B. |
C. Q
D. R
ELM.06 Pytanie 843
Eksploatacja i programowanie …

Które nastawy muszą zostać wybrane w oknie konfiguracyjnym timera, aby załączał swoje wyjście na 5 sekund od momentu podania na jego wejście logicznej jedynki?

Ilustracja do pytania 3

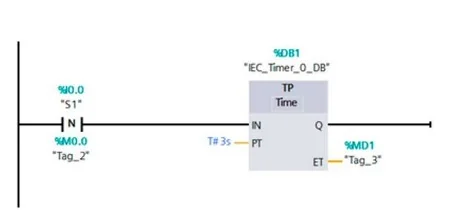

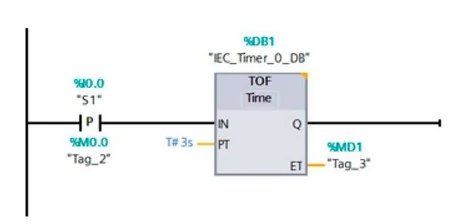

A. TimerType: TP, Time Base: 1s, Preset: 5

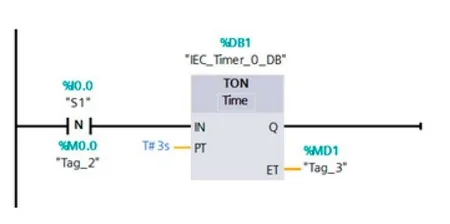

B. TimerType: TON, Time Base: 100 ms, Preset: 50
C. TimerType: TOF, Time Base: 10 ms, Preset: 50

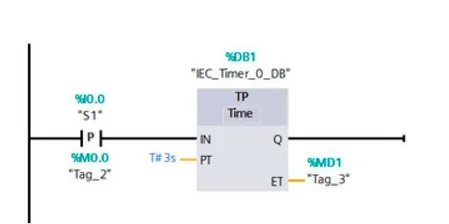

D. TimerType: TP, Time Base: 1 ms, Preset: 500
ELM.06 Pytanie 844
Eksploatacja i programowanie …

Której z podanych modyfikacji wymaga przedstawiony program, aby pomimo równoczesnego pojawienia się stanu logicznego równego 1 na obu wejściach I0.0 i I0.1, wyjście Q0.0 uaktywniło się po 3 sekundach?
wejściem set.

Ilustracja do pytania 4
A. Zamienić miejscami instrukcje styków połączonych z blokiem SR (%I0.0>R1; %I0.1 >S).
B. W miejsce instrukcji TON wstawić instrukcję TP
C. W miejsce instrukcji SR z dominującym wejściem reset wstawić instrukcję SR z dominującym
D. W miejsce instrukcji zwykłej cewki Q0.0 wstawić instrukcję cewki negującej Q0.0
ELM.06 Pytanie 845
Eksploatacja i programowanie …

Właściwy symbol graficzny przekładni z pasem klinowym, który należy umieścić na schemacie mechanicznym, przedstawiono na

Ilustracja do pytania 5
A. rysunku 4.
B. rysunku 2.
C. rysunku 3.
D. rysunku 1.
ELM.06 Pytanie 846
Eksploatacja i programowanie …

Prawidłowo narysowany symbol graficzny podpory samonastawnej stosowany na schematach mechanicznych przedstawiono na

Ilustracja do pytania 6
A. rysunku 1.
B. rysunku 4.
C. rysunku 3.
D. rysunku 2.
ELM.06 Pytanie 847
Eksploatacja i programowanie …

Prawidłowo narysowany symbol graficzny brzęczyka (ang. buzzer) przedstawiono na

Ilustracja do pytania 7
A. rysunku 1.
B. rysunku 4.
C. rysunku 2.
D. rysunku 3.
ELM.06 Pytanie 848
Eksploatacja i programowanie …

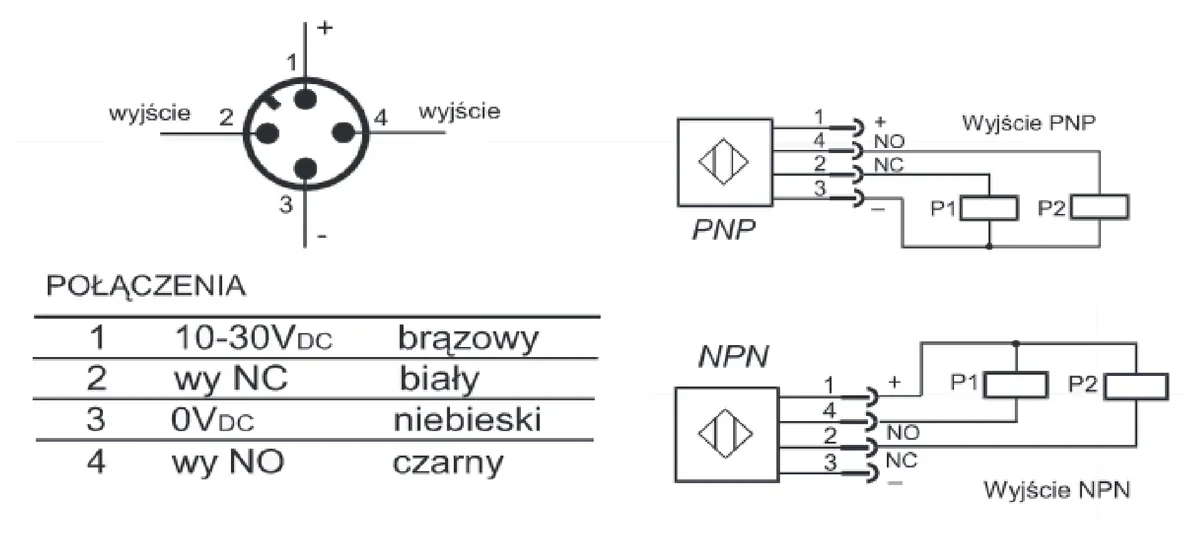

Symbol graficzny indukcyjnego czujnika zbliżeniowego stosowany na schematach elektrycznych przedstawiono na

Ilustracja do pytania 8
A. rysunku 3.
B. rysunku 4.
C. rysunku 2.
D. rysunku 1.
ELM.06 Pytanie 849
Eksploatacja i programowanie …

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

Ilustracja do pytania 9
A. Symbol 2.
B. Symbol 4.
C. Symbol 3.
D. Symbol 1.
ELM.06 Pytanie 850
Eksploatacja i programowanie …

Na ilustracji przedstawiono tabliczkę znamionową pompy wody która będzie zastosowana w projektowanym systemie mechatronicznym. Wartość wpisana w miejscu oznaczonym skrótem RPM określa wartość

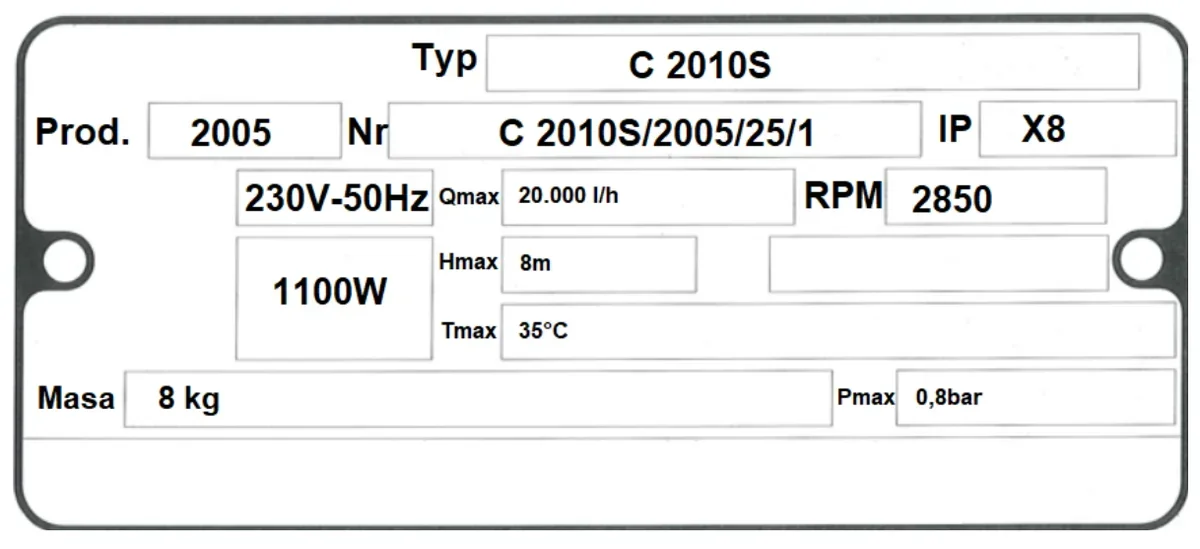

Ilustracja do pytania 10
A. napięcia zasilania.
B. mocy znamionowej.
C. średnicy wirnika.
D. liczby obrotów na minutę.
ELM.06 Pytanie 851
Eksploatacja i programowanie …

Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji. Wskaż przebieg sygnału na wyjściu Q1 sterownika po wykonaniu przez program działań w krokach 2 i 3, jeżeli na wykresach czas 0 s oznacza początek kroku 2.

Ilustracja do pytania 11
A. Przebieg 2.
B. Przebieg 4.
C. Przebieg 1.
D. Przebieg 3.
ELM.06 Pytanie 852
Eksploatacja i programowanie …

Urządzenie przedstawione na ilustracji, w projektowanym systemie mechatronicznym, będzie mogło pełnić funkcję

Ilustracja do pytania 12
A. dotykowego panelu operatorskiego.
B. regulatora PID.
C. regulatora przepływu.
D. analizatora stanów logicznych.
ELM.06 Pytanie 853
Eksploatacja i programowanie …

Na ilustracji przedstawiono diagram stanów dla dwóch siłowników tłoczyskowych 1A oraz 1B. Który opis odpowiada działaniu siłowników?

Ilustracja do pytania 13
A. Wysunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1, wsunięcie 1A1.
B. Wysunięcie 1A1, wsunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1.
C. Wysunięcie 2A1, wysunięcie 1A1, wsunięcie 2A1, wsunięcie 1A1.
D. Wysunięcie 2A1, wsunięcie 2A1, wysunięcie 1A1, wsunięcie 1A1.
ELM.06 Pytanie 854
Eksploatacja i programowanie …

Wskaż, instrukcję którą należy uwzględnić w programie sterowniczym, aby wykrywać zmianę wartości logicznej obiektu z 1 na 0.

Ilustracja do pytania 14
A. Instrukcja 1.
B. Instrukcja 2.
C. Instrukcja 3.
D. Instrukcja 4.
ELM.06 Pytanie 855
Eksploatacja i programowanie …

Którą z podanych funkcji logicznych realizował będzie zaprojektowany układ sterowania?

Ilustracja do pytania 15
A. Y = a+(c∙b̅)
B. Y = (a̅∙b)+c̅
C. Y = (a∙c)+b
D. Y= (a+b̅)∙c
ELM.06 Pytanie 856
Eksploatacja i programowanie …

Który z wymienionych programów komputerowych umożliwi przeprowadzenie symulacji działania zaprojektowanego multiwibratora?

Ilustracja do pytania 16
A. Program 2.
B. Program 3.
C. Program 1.
D. Program 4.
ELM.06 Pytanie 857
Eksploatacja i programowanie …

Do której z wymienionych funkcji logicznych odnosi się przedstawiony na rysunku program?

Ilustracja do pytania 17
A. K1= (S1∨S3)∧̅S̅2̅
B. K1= S1∧S3∨̅S̅2̅
C. K1= S1∨S3∨̅S̅2̅
D. K1= S1∧(S3 ∨̅S̅2̅)
ELM.06 Pytanie 858
Eksploatacja i programowanie …

Na schemacie przedstawiono cykliczną realizację sekwencji. Przejście z etapu S32 do S31 nastąpi wtedy, gdy aktywny jest etap S32 oraz spełniony jest

Ilustracja do pytania 18
A. warunek c.
B. warunek d.
C. warunek a.
D. warunek b.
ELM.06 Pytanie 859
Eksploatacja i programowanie …

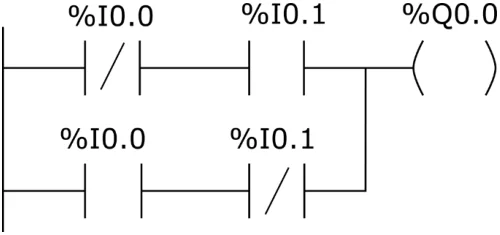

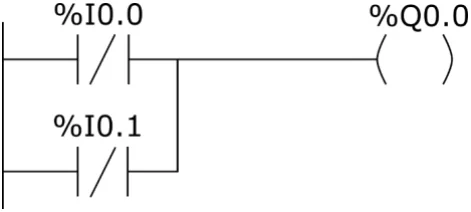

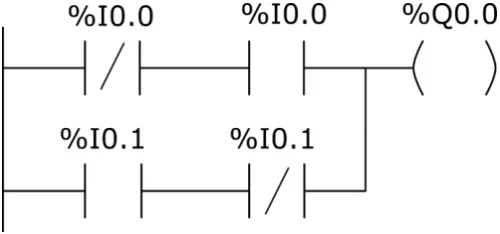

Który z programów napisanych w języku drabinkowym odpowiada funkcji logicznej XOR?

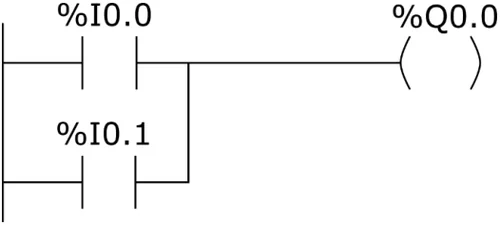

Ilustracja do pytania 19
A. Program 4
B. Program 3.
C. Program 1.
D. Program 2.
ELM.06 Pytanie 860
Eksploatacja i programowanie …

Jeżeli w programie sterowniczym użyty zostanie element oprogramowania przedstawiony na rysunku z nastawą PT = 2 s, to przy podanym przebiegu sygnału na wejściu EN stan wyjścia Q będzie zgodny z

Ilustracja do pytania 20
A. przebiegiem 1.
B. przebiegiem 2.
C. przebiegiem 3.
D. przebiegiem 4.
ELM.06 Pytanie 861
Eksploatacja i programowanie …

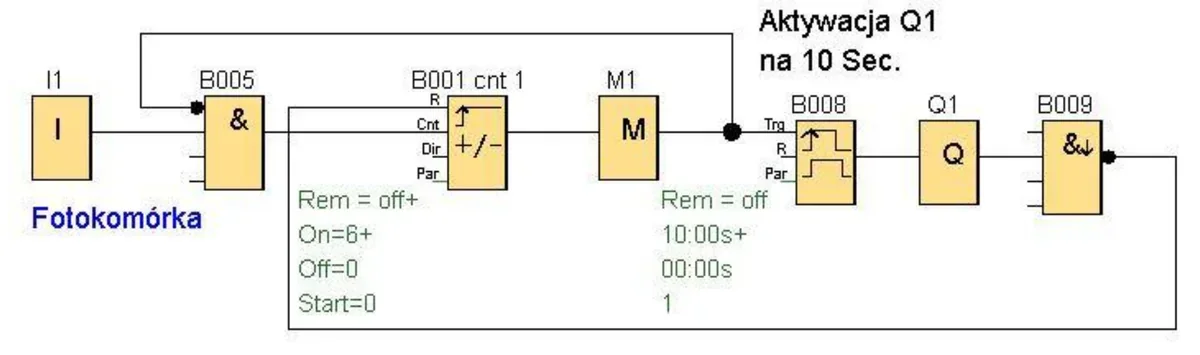

Na ilustracji przedstawiono program sterujący linią technologiczną pakowania kawy. W wyniku jego działania do kartonu trafia 6 paczek kawy, po czym rozpoczyna się transport do maszyny zamykającej opakowanie. Wartość którego parametru należy zmienić w programie, aby w kartonie umieszczane były 4 paczki kawy?

Ilustracja do pytania 21
A. Wartość progową wyłączenia licznika.
B. Kierunek zliczania.
C. Czas transportu do maszyny zamykającej opakowanie.
D. Wartość progową włączenia licznika.
ELM.06 Pytanie 862
Eksploatacja i programowanie …

Który program w języku LD odpowiada przedstawionemu w ramce programowi napisanemu w języku IL?

Ilustracja do pytania 22
A. Program 4.
B. Program 2.
C. Program 3.
D. Program 1.
ELM.06 Pytanie 863
Eksploatacja i programowanie …

Aby zaznaczyć na rysunku promień łuku należy użyć litery

A. X
B. D
C. R
D. Φ
ELM.06 Pytanie 864
Eksploatacja i programowanie …

Które oznaczenie należy wstawić we wskazane strzałką puste pola kwadratów, aby dotyczyło ono określenia współosiowości przedstawionych na rysunku powierzchni walcowych?

Ilustracja do pytania 24
A. 2
B. 3
C. 1
D. 4
ELM.06 Pytanie 865
Eksploatacja i programowanie …

W jakim stanie należy przedstawiać na schematach układów sterowania zestyki elementów stykowych?

A. Nieprzewodzenia.
B. Wzbudzonym.
C. Przewodzenia.
D. Niewzbudzonym.
ELM.06 Pytanie 866
Eksploatacja i programowanie …

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie układu cyfrowego bramkę logiczną, której wyjście Y=1 tylko wtedy, gdy A = B?

Ilustracja do pytania 26
A. 1
B. 3
C. 4
D. 2
ELM.06 Pytanie 867
Eksploatacja i programowanie …

Którego symbolu graficznego należy użyć na przedstawionym schemacie, by tłoczysko siłownika zostało wsunięte po osiągnięciu maksymalnego wysunięcia?

Ilustracja do pytania 27
A. 4
B. 2
C. 1
D. 3
ELM.06 Pytanie 868
Eksploatacja i programowanie …

Do których przyłączy zaworu rozdzielającego przedstawionego na rysunku podłączane są sygnały sterujące?

Ilustracja do pytania 28
A. 1, 3 i 5
B. 2 i 4
C. 12 i 14
D. 5 i 3
ELM.06 Pytanie 869
Eksploatacja i programowanie …

Której czynności projektowej nie można wykonać w oprogramowaniu typu CAM?

A. Opracowania instrukcji (G-CODE) dla maszyn typu Rapid Prototyping.
B. Opracowania dokumentacji technologicznej wyrobu.
C. Symulowania obróbki obiektu w wirtualnym środowisku.
D. Wygenerowania kodu dla obrabiarki CNC.
ELM.06 Pytanie 870
Eksploatacja i programowanie …

Wskaż miejsce, w którym należy umieścić czujnik indukcyjny, który będzie aktywny, gdy tłoczysko siłownika będzie całkowicie wysunięte.

Ilustracja do pytania 30
A. B.
B. C.
C. A.
D. D.
ELM.06 Pytanie 871
Eksploatacja i programowanie …

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

Ilustracja do pytania 31
A. B.
B. C.
C. A.
D. D.
ELM.06 Pytanie 872
Eksploatacja i programowanie …

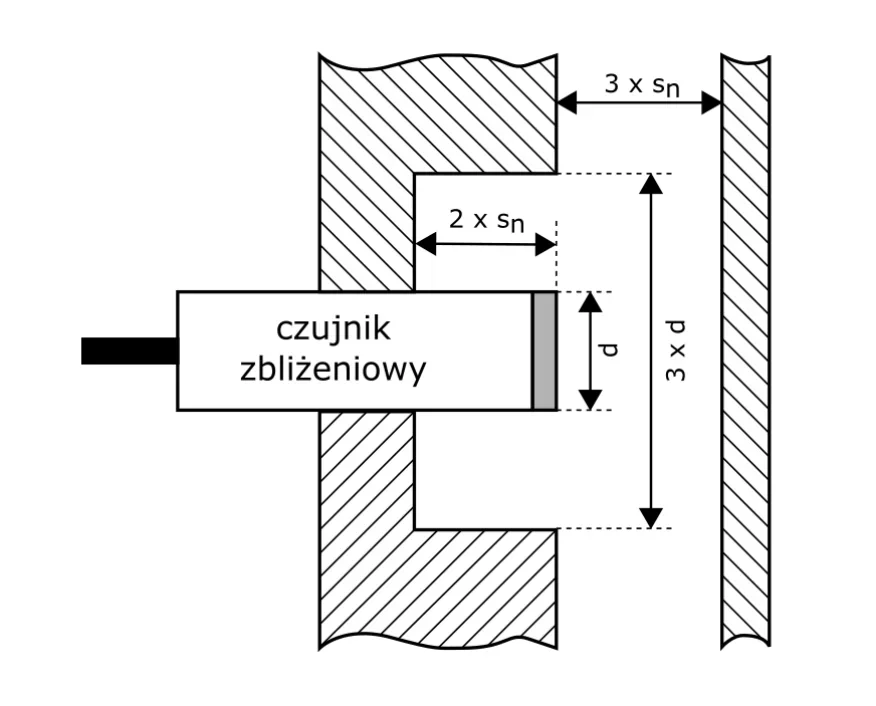

Rysunek przedstawia nieekranowany czujnik indukcyjny zamontowany w otoczeniu metalowych części konstrukcji mechanicznej. W jakiej minimalnej odległości przed czołem czujnika mogą znajdować się metalowe elementy konstrukcyjne, by umożliwić jego prawidłowe działanie?

Ilustracja do pytania 32
A. 2 x d
B. 3 x d
C. 3 x Sn
D. 2 x Sn
ELM.06 Pytanie 873
Eksploatacja i programowanie …

Który z wymienionych kwalifikatorów działań, stosowanych w metodzie SFC, opisuje uzależnienia czasowe?

A. D
B. N
C. S
D. R
ELM.06 Pytanie 874
Eksploatacja i programowanie …

Który z przedstawionych symboli należy zastosować, rysując diagram stanów, aby zaznaczyć sumę sygnałów?

Ilustracja do pytania 34
A. 4
B. 2
C. 3
D. 1
ELM.06 Pytanie 875
Eksploatacja i programowanie …

Sterownik PLC sterujący układem mechatronicznym, w którym zastosowano przetwornik ciśnienia o prądowym sygnale wyjściowym 4 … 20 mA, musi być wyposażony w

Ilustracja do pytania 35
A. wyjście analogowe 0 ÷ 10 VDC
B. wejście analogowe 0 ÷ 10 VDC
C. wyjście prądowe 4 ÷ 20 mA
D. wejście prądowe 4 ÷ 20 mA
ELM.06 Pytanie 876
Eksploatacja i programowanie …

Zgodnie z zasadą tworzenia programu za pomocą SFC

A. dwa kroki nie mogą być bezpośrednio ze sobą połączone, muszą być rozdzielone tranzycją.
B. dwie tranzycje powinny być bezpośrednio ze sobą połączone, nie mogą być rozdzielone krokiem.
C. dwie tranzycje mogą być bezpośrednio ze sobą połączone, nie muszą być rozdzielone krokiem.
D. dwa kroki powinny być bezpośrednio ze sobą połączone, nie mogą być rozdzielone tranzycją.
ELM.06 Pytanie 877
Eksploatacja i programowanie …

Który warunek zagwarantuje przejście z kroku k do kroku k+1?

Ilustracja do pytania 37
A. Gdy a zmieni wartość z 1 na 0
B. Gdy a zmieni wartość z 0 na 1
C. Gdy wartość a=0
D. Gdy wartość a=1
ELM.06 Pytanie 878
Eksploatacja i programowanie …

Co najmniej ilu bitowy przetwornik A/C należy zastosować w układzie, by dla zakresu pomiarowego
0 mA ÷ 20 mA zapewnić rozdzielczość w zaokrągleniu równą 0,01 mA?

A. 11 bitowy
B. 10 bitowy
C. 16 bitowy
D. 12 bitowy
ELM.06 Pytanie 879
Eksploatacja i programowanie …

Która z liter adresowych zastosowanych w poniższej instrukcji programowania obrabiarki oznacza szybkość posuwu?

Ilustracja do pytania 39
A. N
B. G
C. Q
D. F
ELM.06 Pytanie 880
Eksploatacja i programowanie …

Które połączenie zaworu dławiąco-zwrotnego z siłownikiem należy narysować na schemacie, by projektowany układ zapewniał spowolnienie wysuwu tłoczyska siłownika dwustronnego działania na wylocie?

Ilustracja do pytania 40
A. V1
B. V4
C. V3
D. V2
