Technik Mechatronik - ELM.06 - Lista pytań egzaminacyjnych | Egzaminy Zawodowe

ELM.06 Pytanie 761

Eksploatacja i programowanie …

Włączenie silnika sterowanego za pośrednictwem stycznika K1 podłączonego do zaprogramowanego sterownika PLC następuje po

A. wciśnięcie przycisku S1 i wciśnięcie przycisku S2

B. wciśnięcie przycisku S2 i zadziałaniu czujnika B1

C. wciśnięcie przycisku S1 i zadziałaniu czujnika B1

D. odliczeniu czasu 10 sekund przez instrukcję T1

ELM.06 Pytanie 762

Eksploatacja i programowanie …

Której z podanych modyfikacji wymaga przedstawiony program, aby pomimo równoczesnego pojawienia się stanu logicznego równego 1 na obu wejściach I0.0 i I0.1, wyjście Q0.0 uaktywniło się po 3 sekundach?

A. W miejsce instrukcji TON wstawić instrukcję TP

B. W miejsce instrukcji zwykłej cewki Q0.0 wstawić instrukcję cewki negującej Q0.0

C. W miejsce instrukcji SR z dominującym wejściem reset wstawić instrukcję SR z dominującym wejściem set.

D. Zamienić miejscami instrukcje styków połączonych z blokiem SR (%I0.0-> R1; %I0.1 -> S).

ELM.06 Pytanie 763

Eksploatacja i programowanie …

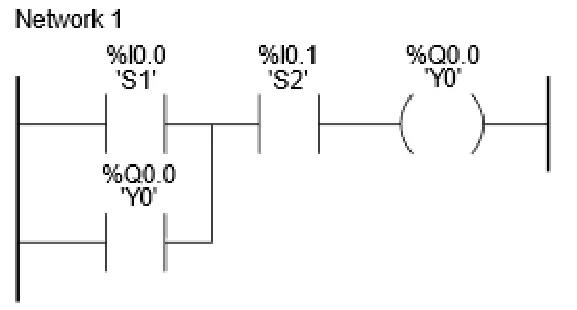

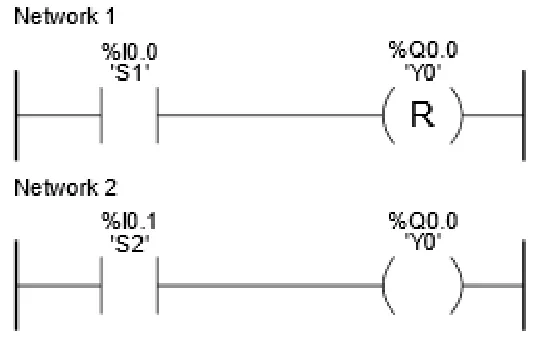

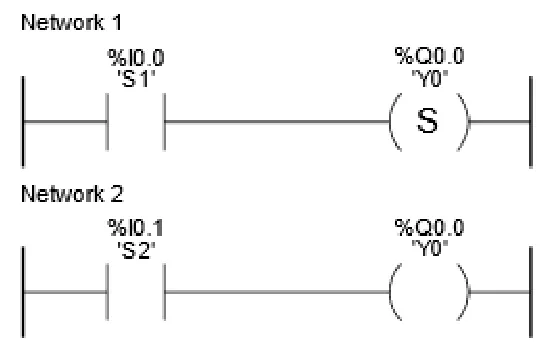

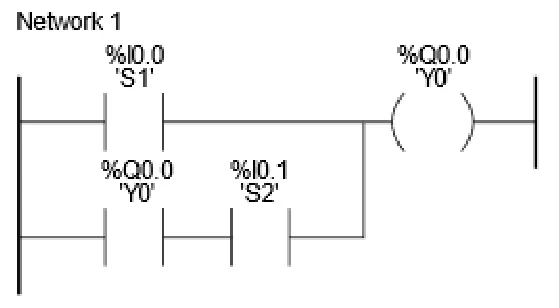

Który z programów realizuje działanie układu elektropneumatycznego zgodnie z diagramem stanów?

A. Program 1.

B. Program 3.

C. Program 4.

D. Program 2.

ELM.06 Pytanie 764

Eksploatacja i programowanie …

Właściwy symbol graficzny przekładni z pasem klinowym, który należy umieścić na schemacie mechanicznym, przedstawiono na rysunku

A. B.

B. A.

C. C.

D. D.

ELM.06 Pytanie 765

Eksploatacja i programowanie …

Prawidłowo narysowany symbol graficzny podpory samonastawnej stosowany na schematach mechanicznych przedstawiono na rysunku

A. C.

B. A.

C. B.

D. D.

ELM.06 Pytanie 766

Eksploatacja i programowanie …

Prawidłowo narysowany symbol graficzny brzęczyka (ang. buzzer) przedstawiono na rysunku

A. D.

B. C.

C. B.

D. A.

ELM.06 Pytanie 767

Eksploatacja i programowanie …

Na schemacie układu hydraulicznego przyłącze przewodu zasilającego rozdzielacza oznaczane jest symbolem literowym

A. B

B. A

C. T

D. P

ELM.06 Pytanie 768

Eksploatacja i programowanie …

Zgodnie z zasadami rysowania schematów układów pneumatycznych symbolem literowo-cyfrowym zawierającym literę A oznaczane są

A. elementy sygnałowe.

B. zawory pneumatyczne.

C. siłowniki.

D. pompy.

ELM.06 Pytanie 769

Eksploatacja i programowanie …

Symbol graficzny zaworu sterowanego za pomocą dźwigni z zapadką, stosowany na schematach pneumatycznych, przedstawiono na rysunku

A. B.

B. D.

C. A.

D. C.

ELM.06 Pytanie 770

Eksploatacja i programowanie …

Symbol graficzny indukcyjnego czujnika zbliżeniowego stosowany na schematach elektrycznych przedstawiono na rysunku

A. D.

B. B.

C. C.

D. A.

ELM.06 Pytanie 771

Eksploatacja i programowanie …

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

A. D.

B. A.

C. B.

D. C.

ELM.06 Pytanie 772

Eksploatacja i programowanie …

Który z wymienionych zaworów należy zastosować w miejscu oznaczonym "1V6 - ?" na schemacie, aby osiągnąć maksymalną prędkość wysuwania tłoczyska siłownika 1A1?

A. Szybkiego spustu.

B. Dławiąco-zwrotny.

C. Koniunkcji.

D. Zwrotny.

ELM.06 Pytanie 773

Eksploatacja i programowanie …

Wskaż wynik minimalizacji funkcji logicznej dla układu sterowania zapisanej w tablicy Karnaugha dokonanej dla wartości logicznych "1".

A. f = x

B. f = z̅

C. f = y̅z

D. f = xy̅z̅

ELM.06 Pytanie 774

Eksploatacja i programowanie …

Na podstawie przedstawionej noty katalogowej czujników indukcyjnych dobierz sensor spełniający wytyczne do doboru czujnika.

A. JM12L – Y4PH

B. JM12L – Y4NH

C. JM12L – F2NH

D. JM12L – F2PH

ELM.06 Pytanie 775

Eksploatacja i programowanie …

Na rysunku przedstawiono schemat projektowanego urządzenia w którym na podstawie opisu działania zamieszczonego w ramce należy dokonać korekty. Który z zaworów należy wymienić w projekcie, aby układ działał zgodnie z opisem?

A. 1V5

B. 1V2

C. 1V4

D. 1V3

ELM.06 Pytanie 776

Eksploatacja i programowanie …

Zakłada się, że projektowane urządzenie mechatroniczne będzie umieszczone w obudowie IP 65. Oznacza to, że

A. posiadać będzie najwyższy stopień ochrony przed wodą.

B. posiadać będzie najwyższy stopień ochrony przed pyłem.

C. nie będzie chronione przed wodą.

D. nie będzie chronione przed pyłem.

ELM.06 Pytanie 777

Eksploatacja i programowanie …

Na rysunku przedstawiono tabliczkę znamionową pompy wody która będzie zastosowana w projektowanym systemie mechatronicznym. Wartość wpisana w miejscu oznaczonym skrótem RPM określa wartość

A. napięcia zasilania.

B. mocy znamionowej.

C. średnicy wirnika.

D. liczby obrotów na minutę.

ELM.06 Pytanie 778

Eksploatacja i programowanie …

Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji. Wskaż przebieg sygnału na wyjściu Q1 sterownika po wykonaniu przez program działań w krokach 2 i 3, jeżeli na wykresach czas 0 s oznacza początek kroku 2.

A. A.

B. C.

C. D.

D. B.

ELM.06 Pytanie 779

Eksploatacja i programowanie …

W sterowniku PLC stany niski lub wysoki przypisane m.in. do dyskretnych wejść i wyjść powinny być deklarowane jako zmienne o formacie

A. b

B. D

C. W

D. B

ELM.06 Pytanie 780

Eksploatacja i programowanie …

Który z wymienionych typów regulatorów należy uwzględnić w projekcie systemu mechatronicznego z nieciągłą regulacją temperatury?

A. Dwustawny.

B. Całkujący.

C. Proporcjonalny.

D. Różniczkujący.

ELM.06 Pytanie 781

Eksploatacja i programowanie …

Urządzenie przedstawione na rysunku, w projektowanym systemie mechatronicznym, będzie mogło pełnić funkcję

A. analizatora stanów logicznych.

B. dotykowego panelu operatorskiego.

C. regulatora PID.

D. regulatora przepływu.

ELM.06 Pytanie 782

Eksploatacja i programowanie …

Aby układ, którego schemat przedstawiono na rysunku, spełniał funkcję zasilacza urządzenia mechatronicznego w miejscu zaznaczonym znakiem "?" należy zamontować

A. transformator.

B. kondensator.

C. stabilizator napięcia.

D. mostek prostowniczy.

ELM.06 Pytanie 783

Eksploatacja i programowanie …

Na rysunku przedstawiono diagram stanów dla dwóch siłowników tłoczyskowych 1A oraz 1B. Który opis odpowiada działaniu siłowników?

A. Wysunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1, wsunięcie 1A1.

B. Wysunięcie 2A1, wysunięcie 1A1, wsunięcie 2A1, wsunięcie 1A1.

C. Wysunięcie 2A1, wsunięcie 2A1, wysunięcie 1A1, wsunięcie 1A1.

D. Wysunięcie 1A1, wsunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1.

ELM.06 Pytanie 784

Eksploatacja i programowanie …

Wskaż, instrukcję którą należy uwzględnić w programie sterowniczym, aby wykrywać zmianę wartości logicznej obiektu z 1 na 0.

A. A.

B. C.

C. B.

D. D.

ELM.06 Pytanie 785

Eksploatacja i programowanie …

Którą funkcję logiczną, wiążącą stany zestyków przycisków S1 i S2, realizuje układ sterowania przedstawiony na rysunku?

A. NOR

B. OR

C. NAND

D. AND

ELM.06 Pytanie 786

Eksploatacja i programowanie …

Którą z podanych funkcji logicznych realizował będzie zaprojektowany układ sterowania?

A. Y = (a+b̅)∙c

B. Y = (a∙c)+b

C. Y = (a̅∙b)+c̅

D. Y = a+(c∙b̅)

ELM.06 Pytanie 787

Eksploatacja i programowanie …

Który z wymienionych programów komputerowych umożliwi przeprowadzenie symulacji działania zaprojektowanego multiwibratora?

A. D.

B. B.

C. A.

D. C.

ELM.06 Pytanie 788

Eksploatacja i programowanie …

Jeżeli wartość zmiennej "Bieżący stan" będzie równa 3 to realizowana będzie instrukcja warunkowa rozpoczynająca się od linii o numerze

A. 1., a zmiennej "L1 1-5" zostanie przypisana wartość 1

B. 1., a zmiennej "L1 1-5" zostanie przypisana wartość 0

C. 7., a zmiennej "L2 6-10" zostanie przypisana wartość 0

D. 7., a zmiennej "L2 6-10" zostanie przypisana wartość 1

ELM.06 Pytanie 789

Eksploatacja i programowanie …

Który symbol literowy jest stosowany w programie sterowniczym dla PLC spełniającego wymagania normy IEC 61131 do zaadresowania jego fizycznych wyjść?

A. S

B. R

C. I

D. Q

ELM.06 Pytanie 790

Eksploatacja i programowanie …

Na podstawie przedstawionego fragmentu algorytmu SFC, wskaż warunek który musi zostać spełniony przed wykonaniem kroku 4.

A. B1 = 1 i B2 = 0 i B3 = 1

B. B1 = 0 lub B2 = 1 lub B3 = 0

C. B1 = 1 lub B2 = 0 lub B3 = 1

D. B1 = 0 i B2 = 1 i B3 = 0

ELM.06 Pytanie 791

Eksploatacja i programowanie …

Wskaż blok funkcyjny, którego użycie w programie sterowniczym ułatwi bezpośrednie zliczanie liczby impulsów na wejściu PLC.

A. Licznik.

B. Regulator PID.

C. Timer TON.

D. Multiplekser.

ELM.06 Pytanie 792

Eksploatacja i programowanie …

Przedstawiony fragment programu sterowniczego realizuje

A. sprawdzenie warunku "mniejszy lub równy".

B. iloczyn dwóch zmiennych.

C. odejmowanie dwóch liczb całkowitych.

D. dodawanie dwóch liczb całkowitych.

ELM.06 Pytanie 793

Eksploatacja i programowanie …

Którą funkcję logiczną realizuje fragment programu przedstawiony na rysunku?

A. NOR

B. NAND

C. XOR

D. OR

ELM.06 Pytanie 794

Eksploatacja i programowanie …

Który z przedstawionych programów zapisanych w języku LD odpowiada przedstawionemu na rysunku programowi sterowniczemu urządzenia mechatronicznego zapisanemu w języku FBD?

A. A.

B. C.

C. D.

D. B.

ELM.06 Pytanie 795

Eksploatacja i programowanie …

Do której z wymienionych funkcji logicznych odnosi się przedstawiony na rysunku program?

A. K1 = S1∧S3∨̅S̅2̅

B. K1 = (S1∨S3)∧S̅2̅

C. K1 = S1∧(S3 ∨S̅2̅)

D. K1=S1∨S3∨̅S̅2̅

ELM.06 Pytanie 796

Eksploatacja i programowanie …

Które stany logiczne zadane na wejścia I1 i I2 spowodują uzyskanie na wyjściu Q1 logicznej 1.

A. I1 = 1 I2 = 1

B. I1 = 0 I2 = 1

C. I1 = 0 I2 = 0

D. I1 = 1 I2 = 0

ELM.06 Pytanie 797

Eksploatacja i programowanie …

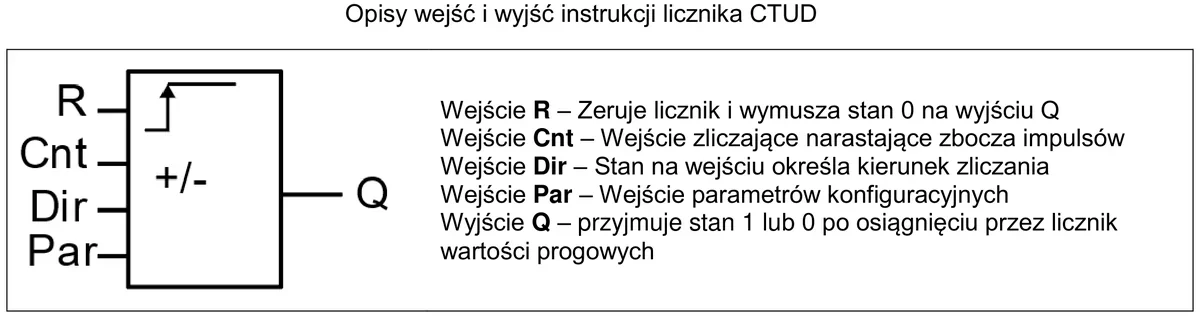

Do ustawiania wartości początkowej licznika góra/dół służy

A. wejście zerujące.

B. wartość progowa włączenia.

C. wejście zliczające.

D. wartość progowa wyłączenia.

ELM.06 Pytanie 798

Eksploatacja i programowanie …

Jeżeli w programie sterowniczym użyty zostanie element oprogramowania przedstawiony na rysunku z nastawą PT = 2 s, to przy podanym przebiegu sygnału na wejściu EN stan wyjścia Q będzie zgodny z przebiegiem

A. D.

B. C.

C. A.

D. B.

ELM.06 Pytanie 799

Eksploatacja i programowanie …

Na podstawie przedstawionego grafu, przejście do kroku 7 jest możliwe, gdy aktywny jest krok

A. 5 i spełniony jest warunek 7.

B. 5 i spełniony jest warunek 6.

C. 4 i spełniony jest warunek 3.

D. 3 i spełniony jest warunek 9.

ELM.06 Pytanie 800

Eksploatacja i programowanie …

Na rysunku przedstawiono cykliczną realizację sekwencji. Przejście z etapu S32 do S31 nastąpi wtedy, gdy aktywny jest etap S32 oraz spełniony jest

A. warunek c

B. warunek d

C. warunek a

D. warunek b
