ELM.06 Pytanie 1 041
Eksploatacja i programowanie …

W urządzeniu mechatronicznym jako przeniesienie napędu został zastosowany pasek zębaty. Podczas okresowej kontroli paska należy przede wszystkim sprawdzić stopień jego zużycia oraz

A. bicie osiowe.
B. smarowanie.
C. naprężenie.
D. temperaturę.
ELM.06 Pytanie 1 042
Eksploatacja i programowanie …

Którą z czynności należy wykonać jako pierwszą przed rozpoczęciem instalowania oprogramowania przeznaczonego do programowania sterowników PLC?

A. Sprawdzić minimalne wymagania, jakie powinien posiadać komputer, na którym oprogramowanie będzie instalowane.
B. Skopiować z nośnika instalacyjnego wersję instalacyjną oprogramowania na dysk twardy komputera.
C. Uaktualnić system operacyjny komputera, na którym instalowane będzie oprogramowanie.
D. Odinstalować starszą wersję oprogramowania, które ma być zainstalowane.
ELM.06 Pytanie 1 043
Eksploatacja i programowanie …

Który z wymienionych zabiegów konserwacyjnych należy zastosować, aby zabezpieczyć płytkę drukowaną przed korozją?

A. Pokryć płytkę warstwą lakieru izolacyjnego.
B. Pokryć płytkę warstwą pasty termoprzewodzącej.
C. Obwód drukowany pokryć pastą lutowniczą.
D. Krótkotrwale zanurzyć płytkę w chlorku żelaza.
ELM.06 Pytanie 1 044
Eksploatacja i programowanie …

Która z podanych zasad musi być przestrzegana przed przystąpieniem do konserwacji lub naprawy urządzenia mechatronicznego posiadającego oznaczenie przedstawione na rysunku?

Ilustracja do pytania 4
A. Odczytaj informacje o producencie i skontaktuj się z nim przed realizacją działań.
B. Zanotuj wyniki pomiarów podczas diagnostyki.
C. Zapisz czynności wykonane podczas eksploatacji.
D. Przeczytaj instrukcję dla większego bezpieczeństwa.
ELM.06 Pytanie 1 045
Eksploatacja i programowanie …

Materiały eksploatacyjne, które podlegają okresowej wymianie w urządzeniu mechatronicznym należy dobierać zgodnie?

A. z kartą gwarancyjną.
B. z protokołem przekazania urządzenia do eksploatacji.
C. z dokumentacją techniczno-ruchową urządzenia.
D. z tabliczką znamionową urządzenia.
ELM.06 Pytanie 1 046
Eksploatacja i programowanie …

Na podstawie zarejestrowanego przebiegu wartości regulowanej w układzie regulacji dwustanowej zauważono zbyt duże oscylacje wokół wartości zadanej. Aby zmniejszyć wartość amplitudy oscylacji, należy w regulatorze cyfrowym

A. zwiększyć szerokość histerezy.
B. zmniejszyć szerokość histerezy.
C. zmniejszyć wartość sygnału zadającego.
D. zwiększyć amplitudę sygnału regulującego.
ELM.06 Pytanie 1 047
Eksploatacja i programowanie …

Stwierdzono, że silnik indukcyjny zbyt głośno pracuje, a dźwięk pochodzi z łożyska tocznego. W jaki sposób należy usunąć tę nieprawidłowość?

A. Wymieniając łożysko.
B. Uzupełniając smar w łożysku.
C. Smarując łożysko olejem.
D. Wymieniając osłony łożyska.
ELM.06 Pytanie 1 048
Eksploatacja i programowanie …

Do którego portu komputera PC należy podłączyć przedstawiony na ilustracji kabel komunikacyjny?

Ilustracja do pytania 8
A. USB.
B. LPT.
C. PS/2
D. RS232.
ELM.06 Pytanie 1 049
Eksploatacja i programowanie …

Na panelu przemiennika częstotliwości miga z interwałem 1 sekundy dioda zielona RUN a czerwona ALM świeci światłem ciągłym. Na podstawie tabeli sygnalizacji błędów określ przyczynę sygnalizowanego błędu przemiennika.

Ilustracja do pytania 9
A. Za mała wartość napięcia zasilająca przemiennik częstotliwości – podnapięcie.
B. Za duża wartość prądu pobierana w obwodzie silnoprądowym – przeciążenie.
C. Wzrost napięcia w obwodzie silnik-przemiennik częstotliwości – przepięcie.
D. Wzrost prądu w obwodzie silnik-przemiennik częstotliwości – przetężenie.
ELM.06 Pytanie 1 050
Eksploatacja i programowanie …

Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu E5.

Ilustracja do pytania 10
A. Brak komunikacji między jednostkami.
B. Uszkodzenie modułu IPM.
C. Problem ze sprężarką.
D. Błąd czujnika temperatury ssania.
ELM.06 Pytanie 1 051
Eksploatacja i programowanie …

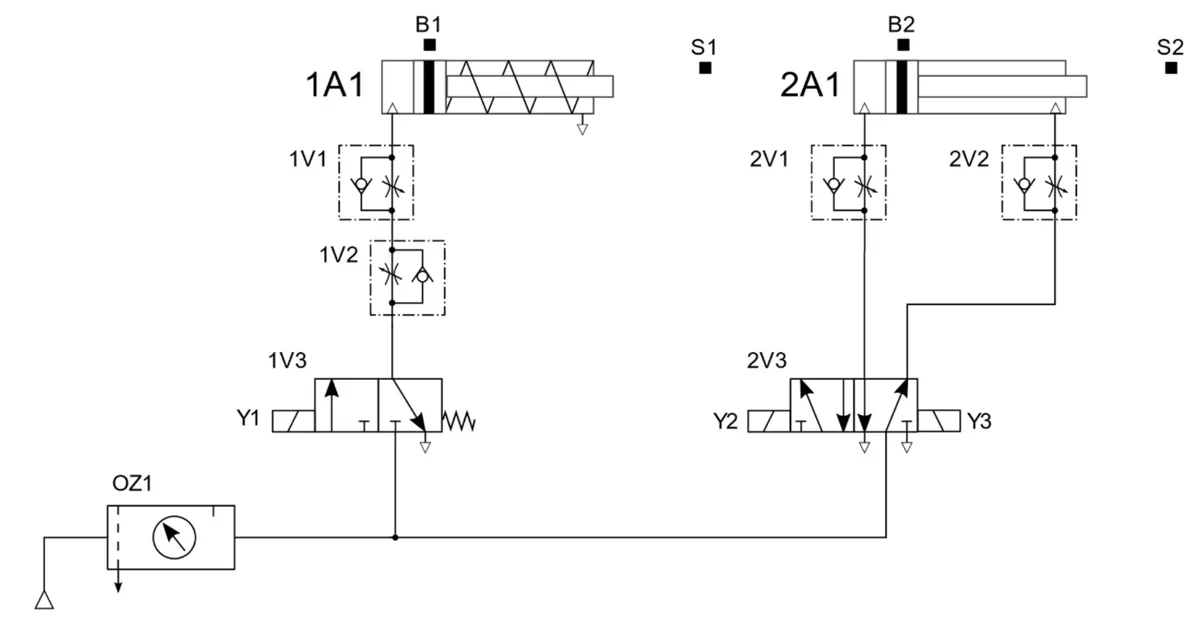

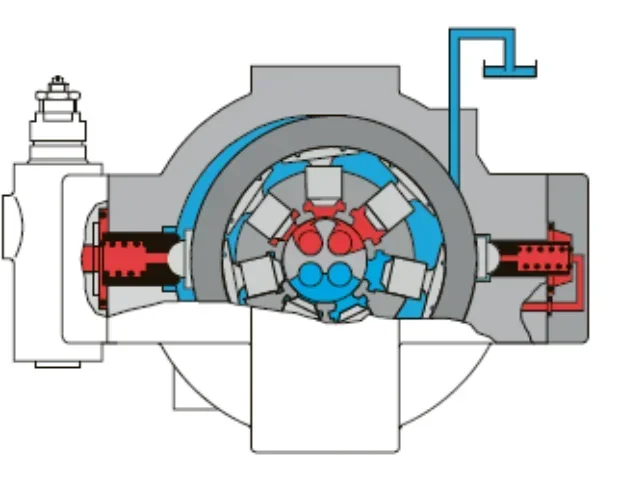

Którym zaworem rozdzielającym należy zastąpić uszkodzony rozdzielacz sterujący siłownikiem w układzie elektropneumatycznym przedstawionym na schemacie?

Ilustracja do pytania 11
A. Zaworem rozdzielającym 2.
B. Zaworem rozdzielającym 3.
C. Zaworem rozdzielającym 4.
D. Zaworem rozdzielającym 1.
ELM.06 Pytanie 1 052
Eksploatacja i programowanie …

Który symbol graficzny należy zastosować, aby przedstawić na schemacie kinematycznym dwa człony z połączeniem przegubowym?

Ilustracja do pytania 12
A. Symbol 4.
B. Symbol 2.
C. Symbol 3.
D. Symbol 1.
ELM.06 Pytanie 1 053
Eksploatacja i programowanie …

Symbol graficzny przekładni z pasem klinowym, który należy umieścić na schemacie mechanicznym, przedstawiono na

Ilustracja do pytania 13
A. rysunku 1.
B. rysunku 3.
C. rysunku 4.
D. rysunku 2.
ELM.06 Pytanie 1 054
Eksploatacja i programowanie …

W urządzeniu mechatronicznym uszkodzeniu uległ sterownik LOGO 12/24RC. W tabeli podano informacje producenta o stosowanych oznaczeniach. Które dane sterownika odpowiadają uszkodzonemu sterownikowi?

Ilustracja do pytania 14
A. Napięcie zasilania 12 V lub 24 V AC, wyjścia tranzystorowe, binarny moduł rozszerzenia, wersja z wyświetlaczem.
B. Napięcie zasilania 115 ÷ 240 V AC, wyjścia tranzystorowe, wbudowany zegar tygodniowy, wersja bez wyświetlacza.
C. Napięcie zasilania 12 V lub 24 V DC, wyjścia przekaźnikowe, wbudowany zegar tygodniowy, wersja z wyświetlaczem.
D. Napięcie zasilania 115 ÷ 240 V AC, wyjścia przekaźnikowe, analogowy moduł rozszerzenia, wersja bez wyświetlacza.
ELM.06 Pytanie 1 055
Eksploatacja i programowanie …

Który symbol należy zastosować do przedstawienia na schemacie elektronicznym rezonatora kwarcowego?

Ilustracja do pytania 15
A. Symbol 2.
B. Symbol 3.
C. Symbol 4.
D. Symbol 1.
ELM.06 Pytanie 1 056
Eksploatacja i programowanie …

Prawidłowo strukturę kinematyczną OOP (RRT) urządzenia manipulacyjnego przedstawiono na rysunku

Ilustracja do pytania 16
A. rysunku 4.
B. rysunku 1.
C. rysunku 3.
D. rysunku 2.
ELM.06 Pytanie 1 057
Eksploatacja i programowanie …

Na schematach układów pneumatycznych siłowniki powinny posiadać oznaczenie złożone z liczby oraz symbolu literowego

A. P.
B. Z.
C. A.
D. V.
ELM.06 Pytanie 1 058
Eksploatacja i programowanie …

Za pomocą którego symbolu należy przedstawić na schemacie magnetyczny czujnik zbliżeniowy?

Ilustracja do pytania 18
A. Symbolu 3.
B. Symbolu 4.
C. Symbolu 2.
D. Symbolu 1.
ELM.06 Pytanie 1 059
Eksploatacja i programowanie …

Symbol graficzny zaworu sterowanego za pomocą przycisku z zapadką, stosowany na schematach pneumatycznych, przedstawiono na

Ilustracja do pytania 19
A. rysunku 1.
B. rysunku 3.
C. rysunku 4.
D. rysunku 2.
ELM.06 Pytanie 1 060
Eksploatacja i programowanie …

Który symbol literowy spełniający wymagania normy IEC 61131, jest stosowany w programie sterowniczym do adresowania komórek pamięci danych sterownika programowalnego?

A. I
B. Q
C. W
D. M
ELM.06 Pytanie 1 061
Eksploatacja i programowanie …

W PLC odwołanie do zmiennej 32 bitowej powinien posiadać format oznaczany literą

A. D.
B. b.
C. B.
D. W.
ELM.06 Pytanie 1 062
Eksploatacja i programowanie …

Wskaż symbol instrukcji używanej w języku LD, którą należy uwzględnić w programie sterowniczym, aby stan zmiennej symbolicznej X z nią skojarzonej przyjął wartość 1 na czas trwania jednego cyklu programowego z chwilą, gdy po lewej stronie połączenia pojawi się stan logiczny 1.

Ilustracja do pytania 22
A. Symbol 4.
B. Symbol 3.
C. Symbol 1.
D. Symbol 2.
ELM.06 Pytanie 1 063
Eksploatacja i programowanie …

Wskaż operator używany w języku IL, który należy uwzględnić w programie sterowniczym, aby wykonać wywołanie bloku funkcyjnego FUN_1.

A. CAL FUN_1.
B. RET FUN_1.
C. LD FUN_1.
D. ST FUN_1.
ELM.06 Pytanie 1 064
Eksploatacja i programowanie …

Który symbol powinien zostać umieszczony na schemacie, aby przedstawiał zawór opisany w ramce?

Ilustracja do pytania 24
A. Symbol 1.
B. Symbol 2.
C. Symbol 4.
D. Symbol 3.
ELM.06 Pytanie 1 065
Eksploatacja i programowanie …

Diagram czasowy na rysunku przedstawia działanie instrukcji

Ilustracja do pytania 25
A. TOF.
B. TONR.
C. TP.
D. TON.
ELM.06 Pytanie 1 066
Eksploatacja i programowanie …

Który stan wyjść nie jest możliwy w programie przedstawionym na rysunku?

Ilustracja do pytania 26
A. %Q0.1=0 i %Q0.2=1.
B. %Q0.1=0 i %Q0.2=0.
C. %Q0.1=1 i %Q0.2=0.
D. %Q0.1=1 i %Q0.2=1.
ELM.06 Pytanie 1 067
Eksploatacja i programowanie …

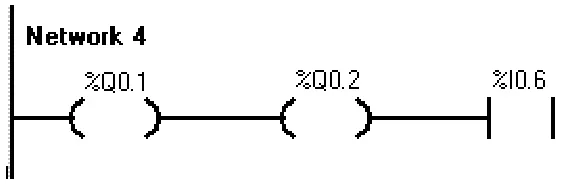

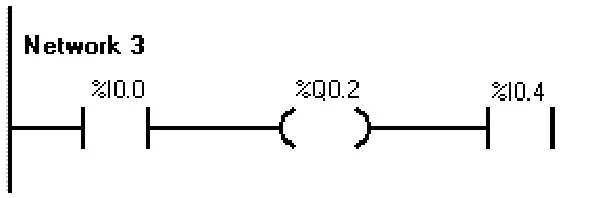

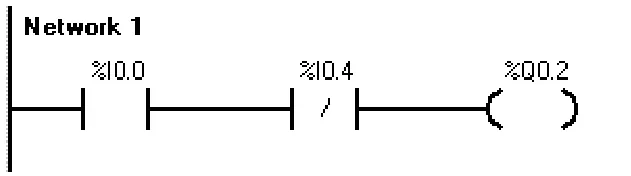

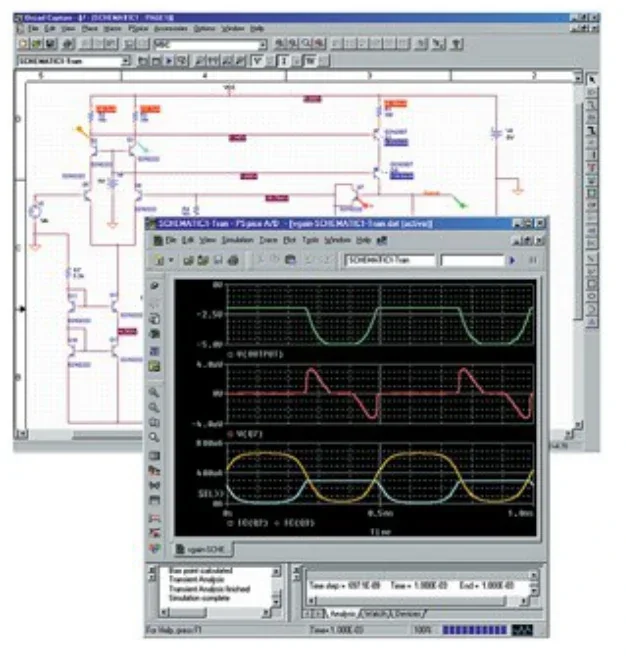

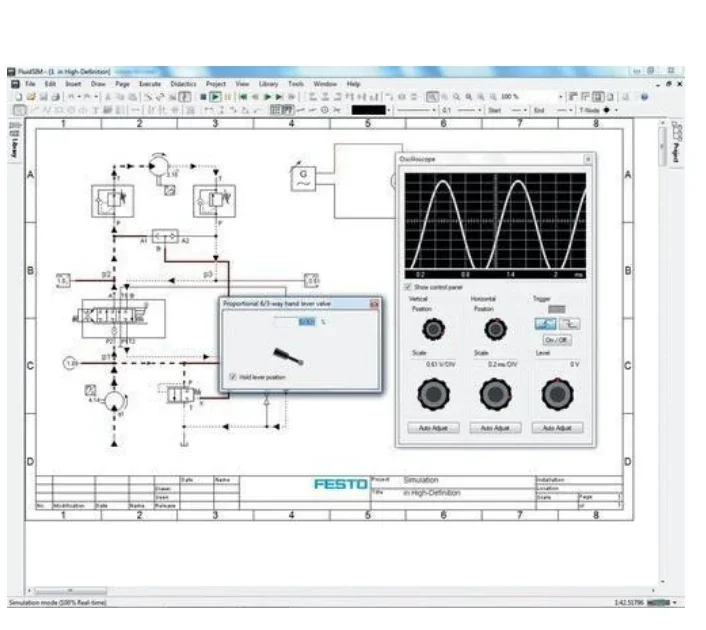

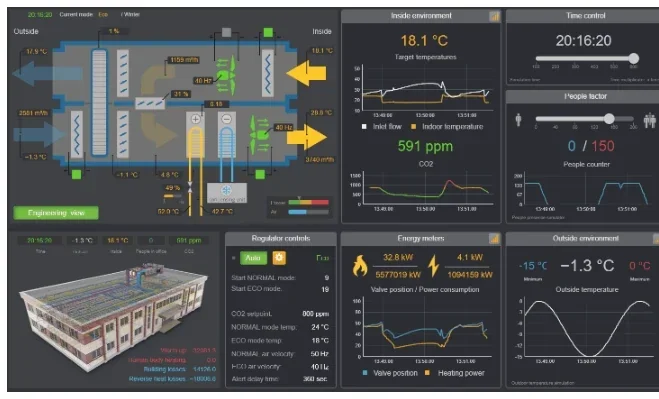

W jakim języku został napisany fragment programu sterownika PLC przedstawiony na ilustracji?

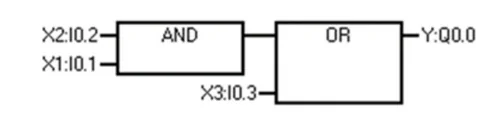

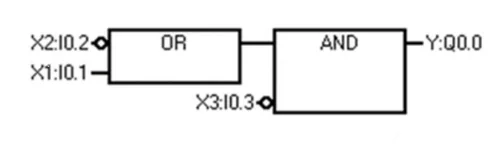

Ilustracja do pytania 27
A. FBD
B. ST
C. LD
D. SFC
ELM.06 Pytanie 1 068
Eksploatacja i programowanie …

Którą funkcję logiczną realizuje program napisany w języku listy instrukcji?

Ilustracja do pytania 28
A. OR
B. NAND
C. XOR
D. NOR
ELM.06 Pytanie 1 069
Eksploatacja i programowanie …

Która operację należy bezwzględnie wykonać, aby z kodu źródłowego uzyskać wersję programu nadającą się do przesłania do pamięci sterownika?

A. Skompilować.
B. Zdebugować.
C. Wydrukować.
D. Uruchomić.
ELM.06 Pytanie 1 070
Eksploatacja i programowanie …

Które z podanych kombinacji wartości logicznych zostaną zapisane w komórkach pamięci M0.0 i M0.1 PLC podczas realizacji przedstawionego programu, jeżeli na wejściu I0.0 odczytany zostanie stan logiczny 1 a na I0.1 – stan logiczny 0?

Ilustracja do pytania 30
A. M0.0 = 0 i M0.1=0
B. M0.0 = 1 i M0.1=0
C. M0.0 = 1 i M0.1=1
D. M0.0 = 0 i M0.1=1
ELM.06 Pytanie 1 071
Eksploatacja i programowanie …

Na rysunku przedstawiono cykliczną realizację sekwencji. Przejście z kroku S32 do S31 nastąpi, gdy aktywny jest etap S32 oraz spełniony jest

Ilustracja do pytania 31
A. warunek a.
B. warunek d.
C. warunek c.
D. warunek b.
ELM.06 Pytanie 1 072
Eksploatacja i programowanie …

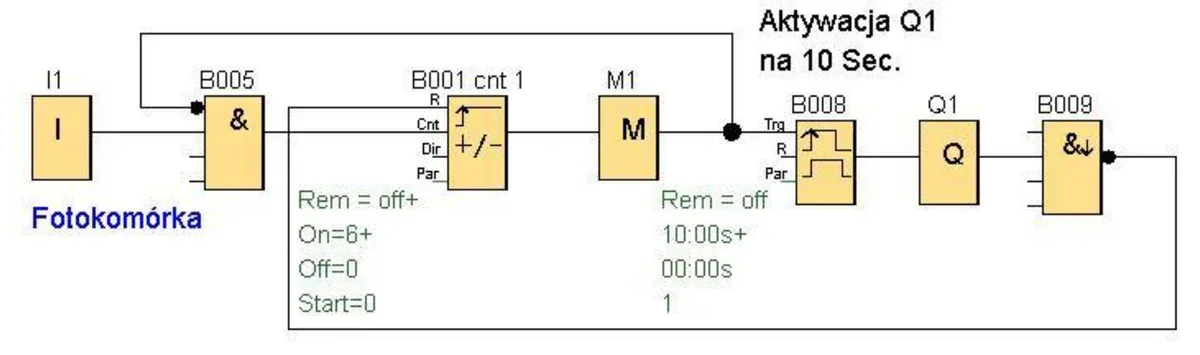

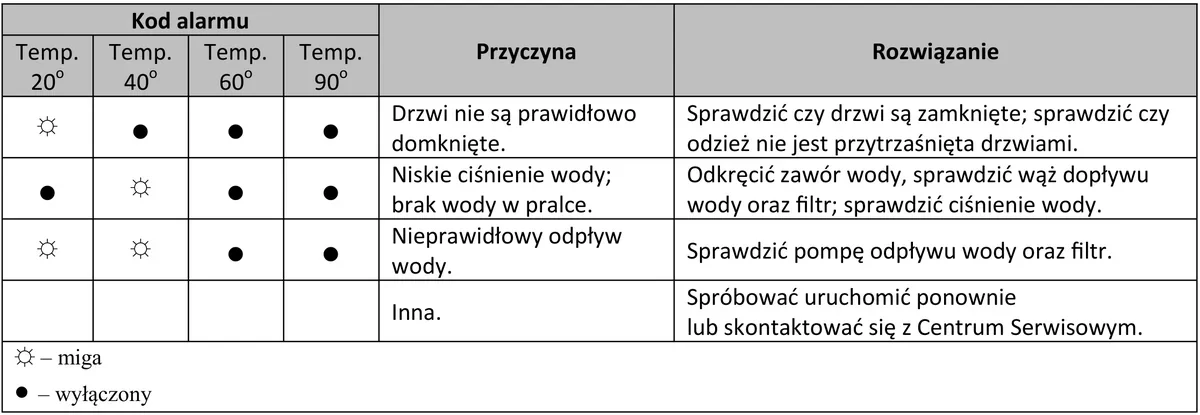

Na rysunku przedstawiono program sterujący linią technologiczną pakowania kawy. W wyniku jego działania do kartonu trafia 6 paczek kawy, po czym rozpoczyna się transport do maszyny zamykającej opakowanie. Wartość którego parametru należy zmienić w programie, aby w kartonie umieszczane były 4 paczki kawy?

Ilustracja do pytania 32
A. Kierunek zliczania.
B. Wartość R licznika.
C. Czas transportu do maszyny zamykającej opakowanie.
D. Wartość PV licznika.
ELM.06 Pytanie 1 073
Eksploatacja i programowanie …

Która akcja w kroku 3 sterowania sekwencyjnego przedstawionego na rysunku, rozpocznie się po 5 s od uaktywnienia kroku?

Ilustracja do pytania 33
A. Akcja B.
B. Akcja A.
C. Akcja D.
D. Akcja C.
ELM.06 Pytanie 1 074
Eksploatacja i programowanie …

Który z diagramów czasowych jest zgodny z programem zapisanym w języku LD?

Ilustracja do pytania 34
A. Diagram 4.
B. Diagram 1.
C. Diagram 2.
D. Diagram 3.
ELM.06 Pytanie 1 075
Eksploatacja i programowanie …

Wyłączenie silnika sterowanego za pośrednictwem stycznika K1 podłączonego do zaprogramowanego sterownika PLC następuje po odliczeniu czasu 10 sekund przez instrukcję T1 oraz

Ilustracja do pytania 35
A. wciśnięcie przycisku S2.
B. deaktywację czujnika B1.
C. aktywację czujnika B1.
D. wciśnięcie przycisku S1.
