MEC.05 Pytanie 681

Użytkowanie obrabiarek skrawa…

W którym bloku programu sterującego należy dokonać zmian w celu korekty wartości posuwu?

A. N10 T0101 S150 F200

B. N05 G90 G95 G54

C. N15 G0 X100 Z120 M04

D. N20 G1 Z80

MEC.05 Pytanie 682

Użytkowanie obrabiarek skrawa…

Ile wartości korekcyjnych posiada nóż oprawkowy z płytką o promieniu zaokrąglenia r = 0,4 mm?

A. Trzy.

B. Dwie.

C. Cztery.

D. Jedną.

MEC.05 Pytanie 683

Użytkowanie obrabiarek skrawa…

Pokazana na ilustracji skala, będąca częścią przyrządu pomiarowego znajduje zastosowanie w

A. pomiarze szczelin.

B. sprawdzaniu zarysu gwintów.

C. wyznaczaniu głębokości skrawania.

D. oznaczaniu chropowatości.

MEC.05 Pytanie 684

Użytkowanie obrabiarek skrawa…

Wynik pomiaru mikromierzem przedstawionym na ilustracji wynosi

A. 11,37 mm

B. 9,37 mm

C. 9,87 mm

D. 11,87 mm

MEC.05 Pytanie 685

Użytkowanie obrabiarek skrawa…

Do toczenia elementów o bardzo dużej średnicy należy zastosować tokarkę

A. kłową.

B. karuzelową.

C. wielonożową.

D. rewolwerową.

MEC.05 Pytanie 686

Użytkowanie obrabiarek skrawa…

Na ilustracji przedstawiono tokarkę

A. kłową.

B. tarczową.

C. karuzelową.

D. rewolwerową.

MEC.05 Pytanie 687

Użytkowanie obrabiarek skrawa…

W celu uzyskania na obrabianej powierzchni wartości chropowatości Ra = 0,16 µm, obróbkę należy przeprowadzić z zastosowaniem

A. frezarki.

B. szlifierki.

C. dłutownicy.

D. strugarki.

MEC.05 Pytanie 688

Użytkowanie obrabiarek skrawa…

Który zabieg obróbki skrawaniem przedstawiono na ilustracji?

A. Pogłębianie

B. Powiercanie.

C. Rozwiercanie.

D. Wiercenie.

MEC.05 Pytanie 689

Użytkowanie obrabiarek skrawa…

Który zabieg obróbki skrawaniem należy przeprowadzić na powierzchni oznaczonej na rysunku Tr24x5?

A. Toczenie wykańczające.

B. Frezowanie rowka pod wpust.

C. Nacinanie gwintu.

D. Frezowanie powierzchni płaskiej.

MEC.05 Pytanie 690

Użytkowanie obrabiarek skrawa…

Na rysunku przedstawiono symbol graficzny będący oznaczeniem uchwytu tokarskiego

A. zewnętrznego o maksymalnym docisku 4 MPa.

B. pneumatycznego z czterema szczękami.

C. czteroszczękowego z mocowaniem ręcznym.

D. hydraulicznego samocentrującego 400 mm.

MEC.05 Pytanie 691

Użytkowanie obrabiarek skrawa…

Na rysunku przedstawiono mocowanie przedmiotu obrabianego za pomocą

A. docisku klinowego.

B. stopki wahliwej.

C. łapy dociskowej.

D. docisku dźwigniowego.

MEC.05 Pytanie 692

Użytkowanie obrabiarek skrawa…

Aby wykonać dokładny otwór 25H7, jako ostatniego narzędzia należy użyć

A. wiertła.

B. rozwiertaka.

C. pogłębiacza.

D. otwornicy.

MEC.05 Pytanie 693

Użytkowanie obrabiarek skrawa…

Na przedstawionym rysunku kąt natarcia jest oznaczony symbolem

A. γo

B. βo

C. αo

D. δo

MEC.05 Pytanie 694

Użytkowanie obrabiarek skrawa…

Aby wykonać rowek na wpust Woodruffa w wałku przedstawionym na rysunku, należy zastosować frez

A. trzpieniowy do rowków na wpusty czółenkowe.

B. krążkowy, półokrągły wklęsły.

C. składany trzpieniowy do rowków teowych.

D. trzpieniowy do rowków klinowych.

MEC.05 Pytanie 695

Użytkowanie obrabiarek skrawa…

Na podstawie przedstawionego diagramu doboru płytek skrawających do obróbki stali, wybierz płytkę skrawającą zalecaną dla obróbki przy głębokości skrawania a_p = 1 mm i posuwie f = 0,63 mm/obr.

A. NR 8

B. NS 6

C. NF 3

D. NR 6

MEC.05 Pytanie 696

Użytkowanie obrabiarek skrawa…

Do końcowego sprawdzenia dokładności wykonania otworu φ20H7 używa się sprawdzianu

A. pierścieniowego jednogranicznego.

B. szczękowego nastawnego.

C. tłoczkowego dwugranicznego.

D. szczękowego rolkowego.

MEC.05 Pytanie 697

Użytkowanie obrabiarek skrawa…

Najlepszą współosiowość otworu z zewnętrzną powierzchnią walcową w przedmiocie typu tarcza zapewnia ustalenie i zamocowanie przedmiotu do toczenia

A. bezpośrednio we wrzecionie.

B. w uchwycie tulejkowym.

C. w uchwycie trójszczękowym samocentrującym.

D. na trzpieniu.

MEC.05 Pytanie 698

Użytkowanie obrabiarek skrawa…

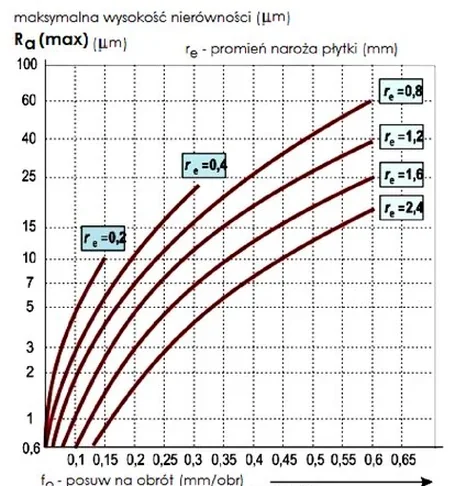

Na podstawie przedstawionego wykresu, określ maksymalny zalecany posuw narzędzia o promieniu naroża płytki r_e = 0,2 mm.

A. 0,15 mm/obr

B. 0,35 mm/obr

C. 0,30 mm/obr

D. 0,60 mm/obr

MEC.05 Pytanie 699

Użytkowanie obrabiarek skrawa…

Na podstawie fragmentu katalogu producenta dobierz zakres wartości szybkości skrawania płytką R390-11 T3 04M-PM podczas obróbki stali węglowej.

A. 320÷300 m/min

B. 295÷285 m/min

C. 250÷240 m/min

D. 190÷100 m/min

MEC.05 Pytanie 700

Użytkowanie obrabiarek skrawa…

Ile może wynieść wartość prędkości skrawania przy toczeniu płytką wieloostrzową o gatunku NTP25 stali węglowej konstrukcyjnej o zawartości węgla C równej 0,4%. Skorzystaj z danych w tabeli.

A. 240 m/min

B. 160 m/min

C. 120 m/min

D. 100 m/min

MEC.05 Pytanie 701

Użytkowanie obrabiarek skrawa…

Do pomiaru bicia wrzeciona tokarki należy zastosować

A. średnicówkę mikrometryczną.

B. suwmiarkę uniwersalną.

C. macki zewnętrzne.

D. czujnik zegarowy.

MEC.05 Pytanie 702

Użytkowanie obrabiarek skrawa…

Utwardzone cieplnie powierzchnie czopów wałów należy

A. radełkować.

B. toczyć zgrubnie.

C. frezować zgrubnie.

D. szlifować.

MEC.05 Pytanie 703

Użytkowanie obrabiarek skrawa…

Podczas obróbki na szlifierce do płaszczyzn materiał ferromagnetyczny w kształcie płyty o wymiarach 100x100x20 mm należy zamocować za pomocą uchwytu

A. pneumatycznego.

B. samocentrującego.

C. tulejkowego.

D. magnetycznego.

MEC.05 Pytanie 704

Użytkowanie obrabiarek skrawa…

Przedstawioną na ilustracji tulejkę stosuje się do mocowania

A. frezów tarczowych.

B. gwintowników ręcznych.

C. wierteł z chwytem stożkowym.

D. wierteł z chwytem walcowym.

MEC.05 Pytanie 705

Użytkowanie obrabiarek skrawa…

Na której ilustracji przedstawiono typ wióra powstającego przy obróbce żeliwa szarego?

A. Na ilustracji 4.

B. Na ilustracji 1.

C. Na ilustracji 3.

D. Na ilustracji 2.

MEC.05 Pytanie 706

Użytkowanie obrabiarek skrawa…

Jak nazywa się punkt wyznaczony przez programistę, względem którego podaje się współrzędne w programie obróbki?

A. Zerowy obrabiarki.

B. Wyjściowy obrabiarki (punkt referencyjny).

C. Wymiany narzędzia.

D. Zerowy przedmiotu obrabianego.

MEC.05 Pytanie 707

Użytkowanie obrabiarek skrawa…

Którą cyfrą oznaczony jest na rysunku punkt zerowy tokarki?

A. 1

B. 3

C. 2

D. 4

MEC.05 Pytanie 708

Użytkowanie obrabiarek skrawa…

Punkt odniesienia narzędzia oznaczono na rysunku cyfrą

A. 3

B. 1

C. 4

D. 2

MEC.05 Pytanie 709

Użytkowanie obrabiarek skrawa…

Odczytaj wskazanie z przedstawionego na ilustracji mikromierza.

A. 11,37 mm

B. 11,87 mm

C. 8,37 mm

D. 8,87 mm

MEC.05 Pytanie 710

Użytkowanie obrabiarek skrawa…

W którym z bloków programu sterującego znajduje się informacja o przesunięciu punktu zerowego?

A. N05 G01 X100 F0.10

B. N05 G90 G54

C. N05 G96 S120

D. N05 G02 X30 Z-5 I5 K0

MEC.05 Pytanie 711

Użytkowanie obrabiarek skrawa…

Który cykl stały frezowania przedstawiono na rysunku?

A. Gwintu wielokrotnego.

B. Otworów podłużnych na okręgu.

C. Kieszeni prostokątnej.

D. Rowków kołowych.

MEC.05 Pytanie 712

Użytkowanie obrabiarek skrawa…

Funkcja M05 powoduje

A. włączenie obrotów w prawo.

B. wyłączenie chłodziwa.

C. zakończenie podprogramu.

D. zatrzymanie obrotów.

MEC.05 Pytanie 713

Użytkowanie obrabiarek skrawa…

W bloku N145 G01 G91 X100 G41 F350 M3 programu dla frezarki CNC kod G91 oznacza

A. ustawienie stałej prędkości obrotowej wrzeciona.

B. programowanie przyrostowe.

C. ustawienie stałej prędkości skrawania.

D. cykl obróbczy.

MEC.05 Pytanie 714

Użytkowanie obrabiarek skrawa…

Funkcja toczenia gwintu G33 wymaga podania współrzędnej Z oraz

A. liczby przejść.

B. głębokości skrawania przy każdym przejściu.

C. skoku gwintu.

D. liczby przejść i głębokości skrawania przy każdym przejściu.

MEC.05 Pytanie 715

Użytkowanie obrabiarek skrawa…

Przedstawiony rysunek dotyczy cyklu stałego frezowania

A. kieszeni prostokątnej.

B. kieszeni okrągłej.

C. rowków kołowych na okręgu.

D. rowków podłużnych na okręgu.

MEC.05 Pytanie 716

Użytkowanie obrabiarek skrawa…

Na ilustracji przedstawiono zastosowanie czujnika zegarowego podczas wykonywania pomiaru

A. średnicy wałka.

B. chropowatości powierzchni wałka.

C. bicia promieniowego wałka.

D. walcowości wałka.

MEC.05 Pytanie 717

Użytkowanie obrabiarek skrawa…

Na ilustracji przedstawiono sposób pomiaru

A. wartości korekcyjnych narzędzia.

B. temperatury narzędzia.

C. ustawienia bazy obróbkowej.

D. chropowatości przedmiotu.

MEC.05 Pytanie 718

Użytkowanie obrabiarek skrawa…

Na ilustracji przedstawiono

A. docisk frezarski.

B. podtrzymkę tokarską.

C. oprawkę narzędziową.

D. uchwyt cylindryczny.

MEC.05 Pytanie 719

Użytkowanie obrabiarek skrawa…

Który fragment programu obróbkowego opisuje ruch narzędzia z punktu 1 do 3 zgodnie z przedstawionym rysunkiem?

A. B.

B. D.

C. C.

D. A.

MEC.05 Pytanie 720

Użytkowanie obrabiarek skrawa…

Jednym z objawów zużycia ostrza narzędzia skrawającego jest wzrost

A. dokładności wymiarowej.

B. poziomu hałasu.

C. gładkości powierzchni.

D. wydajności obróbki.
