Technik Mechatronik - ELM.03 - Lista pytań egzaminacyjnych | Egzaminy Zawodowe

ELM.03 Pytanie 1 001

Montaż, uruchamianie i konser…

W jaki sposób należy wykonać połączenie wciskowe skurczowe piasty z wałkiem?

A. Nasunąć siłą jeden element na drugi w temperaturze otoczenia.

B. Po obniżeniu temperatury obu elementów połączyć je, używając siły.

C. Obniżyć temperaturę wałka i po połączeniu wyrównać temperaturę obu elementów.

D. Po podniesieniu temperatury obu elementów połączyć je, używając siły.

ELM.03 Pytanie 1 002

Montaż, uruchamianie i konser…

Którego z wymienionych przyrządów pomiarowych należy użyć do wykonania pomiaru szerokości bardzo głębokiego otworu nieprzelotowego blisko dna w sposób przedstawiony na ilustracji?

A. Głębokościomierza.

B. Mikrometru wewnętrznego.

C. Wysokościomierza.

D. Średnicówki czujnikowej.

ELM.03 Pytanie 1 003

Montaż, uruchamianie i konser…

Toczenie powierzchni czołowej przedstawia ilustracja

A. 3.

B. 2.

C. 4.

D. 1.

ELM.03 Pytanie 1 004

Montaż, uruchamianie i konser…

Ilustracja przedstawia proces

A. szlifowania.

B. spawania łukowego.

C. zgrzewania.

D. cięcia plazmą.

ELM.03 Pytanie 1 005

Montaż, uruchamianie i konser…

Którego z wymienionych narzędzi należy użyć do odkręcenia śruby przedstawionej na ilustracji?

A. Klucza płaskiego.

B. Wkrętaka z końcówką krzyżową.

C. Klucza imbusowego.

D. Wkrętaka z końcówką torx.

ELM.03 Pytanie 1 006

Montaż, uruchamianie i konser…

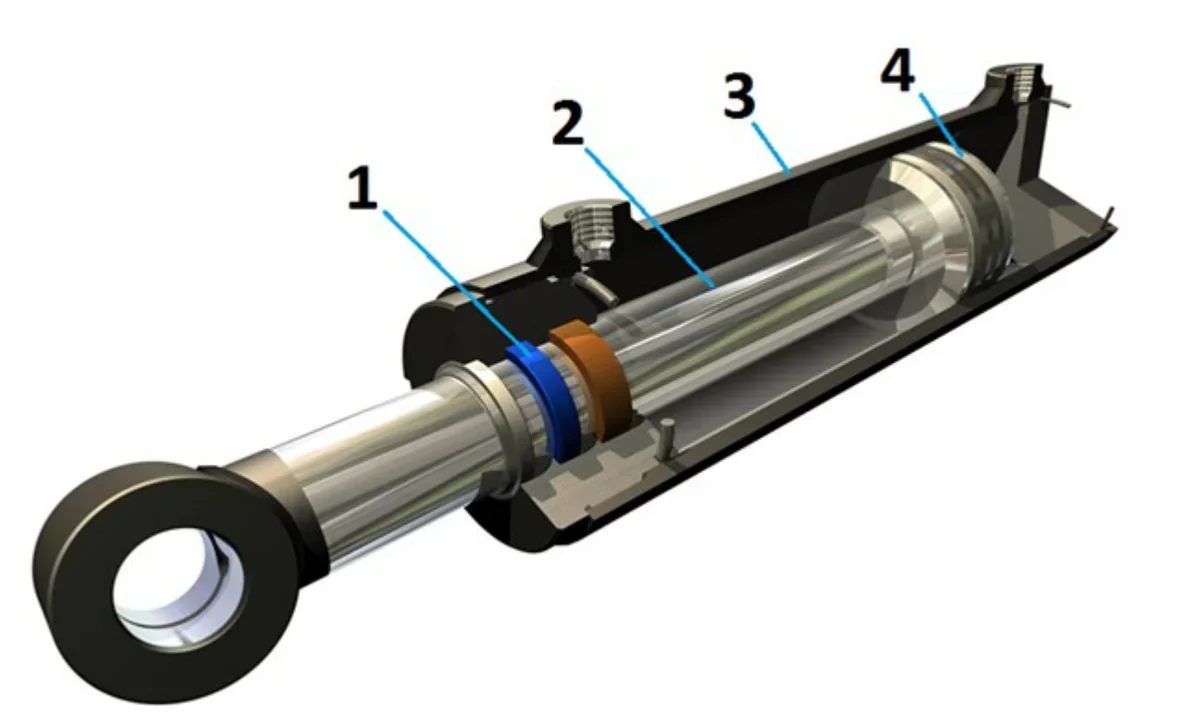

Cyfrą 3 na ilustracji oznaczono

A. łożysko.

B. korpus.

C. tłok.

D. uszczelkę.

ELM.03 Pytanie 1 007

Montaż, uruchamianie i konser…

Czas wykonania skoku siłownika elektrycznego jest mierzony za pomocą

A. miliwoltomierza.

B. stopera.

C. mikrometru.

D. czujnika zegarowego.

ELM.03 Pytanie 1 008

Montaż, uruchamianie i konser…

Ilustracja przedstawia budowę i działanie zaworu

A. zwrotnego.

B. odcinającego.

C. dławiąco-zwrotnego.

D. szybkiego spustu.

ELM.03 Pytanie 1 009

Montaż, uruchamianie i konser…

Na której ilustracji przedstawiono zawór odcinający?

A. Na ilustracji 4.

B. Na ilustracji 3.

C. Na ilustracji 1.

D. Na ilustracji 2.

ELM.03 Pytanie 1 010

Montaż, uruchamianie i konser…

Określ prawidłową kolejność montażu elementów składowych w zespole przygotowania sprężonego powietrza patrząc od strony zmontowanego układu pneumatycznego.

A. Filtr powietrza, manometr, reduktor, smarownica.

B. Smarownica, manometr, reduktor, filtr powietrza.

C. Manometr, reduktor, smarownica, filtr powietrza.

D. Reduktor, manometr, filtr powietrza, smarownica.

ELM.03 Pytanie 1 011

Montaż, uruchamianie i konser…

Jaką wartość ciśnienia wskazuje miernik przedstawiony na ilustracji?

A. 8 500 barów

B. 570 barów

C. 850 barów

D. 12 300 barów

ELM.03 Pytanie 1 012

Montaż, uruchamianie i konser…

Którego narzędzia trzeba użyć, by zamocować siłownik w sposób przedstawiony na ilustracji?

A. Wkrętaka krzyżowego.

B. Klucza imbusowego.

C. Wkrętaka płaskiego.

D. Klucza oczkowego.

ELM.03 Pytanie 1 013

Montaż, uruchamianie i konser…

W układzie elektropneumatycznym przedstawionym na ilustracji należy zamontować zawór rozdzielający w wersji

A. W4.

B. W1.

C. W2.

D. W3.

ELM.03 Pytanie 1 014

Montaż, uruchamianie i konser…

Siłowniki do bramy muszą być zamocowane w pozycji poziomej. Do wykonania poprawnego zamocowania siłowników należy zastosować

A. czujnik zegarowy.

B. poziomnicę.

C. przymiar liniowy.

D. kątomierz.

ELM.03 Pytanie 1 015

Montaż, uruchamianie i konser…

Który podzespół jest badany pod względem szczelności w układzie przedstawionym na ilustracji?

A. Zawór Z1.

B. Zawór Z3.

C. Zespół przygotowania powietrza.

D. Siłownik pneumatyczny.

ELM.03 Pytanie 1 016

Montaż, uruchamianie i konser…

Na podstawie ilustracji z instrukcji obsługi rotametru wskaż sposób jego montażu.

A. Rotametr należy montować w pozycji poziomej z przepływem czynnika z prawej do lewej.

B. Rotametr należy montować w pozycji pionowej z przepływem czynnika z góry do dołu.

C. Rotametr należy montować w pozycji poziomej z przepływem czynnika z lewej do prawej.

D. Rotametr należy montować w pozycji pionowej z przepływem czynnika z dołu do góry.

ELM.03 Pytanie 1 017

Montaż, uruchamianie i konser…

Na podstawie przedstawionej tabliczki znamionowej przemiennika częstotliwości określ jego maksymalną częstotliwość wyjściową.

A. 50 Hz

B. 60 Hz

C. 650 Hz

D. 0 Hz

ELM.03 Pytanie 1 018

Montaż, uruchamianie i konser…

Określ, na podstawie schematu elektropneumatycznego, jak zachowa się układ po zadziałaniu czujnika 1B2.

A. Zostanie włączone działanie przekaźnika KT3.

B. Tłoczysko siłownika 1A1 zostanie natychmiast wysunięte.

C. Tłoczysko siłownika 1A1 zostanie natychmiast wsunięte.

D. Zostanie wyłączone działanie przekaźnika KT3.

ELM.03 Pytanie 1 019

Montaż, uruchamianie i konser…

Który z podanych czujników nie nadaje się do detekcji położenia stanowiska napełniania butelek przedstawionego na ilustracji?

A. Optyczny.

B. Indukcyjny.

C. Pojemnościowy.

D. Magnetyczny.

ELM.03 Pytanie 1 020

Montaż, uruchamianie i konser…

Do podłączenia przewodów do uzwojeń silnika przedstawionego na ilustracji należy użyć

A. klucza nasadowego.

B. wkrętaka płaskiego.

C. klucza imbusowego.

D. wkrętaka krzyżowego.

ELM.03 Pytanie 1 021

Montaż, uruchamianie i konser…

Do których zacisków zestyku przełącznego przekaźnika należy podłączyć +24 V DC oraz lampki H1 i H2, aby połączenia były zgodne ze schematem przedstawionym na ilustracji?

A. +24V DC do 11, H1 do 14, H2 do 12.

B. +24V DC do 11, H1 do 12, H2 do 14.

C. +24V DC do 12, H1 do 11, H2 do 14.

D. +24V DC do 14, H1 do 12, H2 do 11.

ELM.03 Pytanie 1 022

Montaż, uruchamianie i konser…

Na podstawie wyników pomiarów rezystancji zestyków przycisków S1 i S2 przedstawionych w tabeli można wnioskować, że

A. oba przyciski są sprawne.

B. oba przyciski są uszkodzone.

C. przycisk S1 jest uszkodzony, przycisk S2 jest sprawny.

D. przycisk S1 jest sprawny, przycisk S2 jest uszkodzony.

ELM.03 Pytanie 1 023

Montaż, uruchamianie i konser…

Na której ilustracji przedstawiono prawidłowe zaciśnięcie końcówki przewodu w obszarze z izolacją?

A. Na ilustracji 3.

B. Na ilustracji 1.

C. Na ilustracji 2.

D. Na ilustracji 4.

ELM.03 Pytanie 1 024

Montaż, uruchamianie i konser…

Która kombinacja stanów logicznych wejść I2 i I3 sterownika w przedstawionym układzie wskazuje na poprawny montaż czujników?

A. Zestaw 1.

B. Zestaw 3.

C. Zestaw 2.

D. Zestaw 4.

ELM.03 Pytanie 1 025

Montaż, uruchamianie i konser…

Na podstawie fragmentu instrukcji określ możliwe napięcie zasilające przetwornik ultradźwiękowy zastosowany w urządzeniu pracującym w strefie zagrożonej wybuchem.

A. Napięcie przemienne 12 V.

B. Napięcie przemienne 30 V.

C. Napięcie stałe 30 V.

D. Napięcie stałe 40 V.

ELM.03 Pytanie 1 026

Montaż, uruchamianie i konser…

Którą metodę sprawdzania instalacji elektrycznej urządzeń mechatronicznych przedstawiono na rysunku?

A. Stroboskopową.

B. Termowizyjną.

C. Ultradźwiękową.

D. Oscyloskopową.

ELM.03 Pytanie 1 027

Montaż, uruchamianie i konser…

Na podstawie danych katalogowych napędu bramy garażowej wskaż zasilacz, którego należy użyć do zasilania akcesoriów tego napędu.

A. Zasilacza 2.

B. Zasilacza 1.

C. Zasilacza 3.

D. Zasilacza 4.

ELM.03 Pytanie 1 028

Montaż, uruchamianie i konser…

Wskaż stany logiczne wejść I2 i I3 sterownika w układzie przedstawionym na rysunku przy wysuniętym tłoczysku siłownika i poprawnej pracy czujników.

A. I2 = 0 i I3 = 0

B. I2 = 1 i I3 = 1

C. I2 = 1 i I3 = 0

D. I2 = 0 i I3 = 1

ELM.03 Pytanie 1 029

Montaż, uruchamianie i konser…

Jakie powinny być nastawy przełącznika przemiennika częstotliwości, by można było sterować jego pracą za pomocą sygnału 0÷20 mA?

A. 1-ON, 2-OFF, 3-OFF, 4-OFF

B. 1-OFF, 2-OFF, 3-OFF, 4-OFF

C. 1-OFF, 2-ON, 3-OFF, 4-OFF

D. 1-ON, 2-ON, 3-ON, 4-ON

ELM.03 Pytanie 1 030

Montaż, uruchamianie i konser…

Maksymalne natężenie przepływu dla pompy hydraulicznej, której dane katalogowe zamieszczono w ramce, wynosi

A. 120 dm3/min

B. 80 dm3/min

C. 200 dm3/min

D. 40 dm3/min

ELM.03 Pytanie 1 031

Montaż, uruchamianie i konser…

Na podstawie przedstawionych parametrów technicznych przetwornika ciśnienia wskaż przedział wartości napięcia zasilania elektrycznego, pozwalający na prawidłową pracę przetwornika trójprzewodowego dla napięciowego sygnału wyjściowego 0 ÷ 10 V DC.

A. 5 V DC ÷ 30 V DC

B. 14 V DC ÷ 30 V DC

C. 10 V DC ÷ 14 V DC

D. 10 V DC ÷ 30 V DC

ELM.03 Pytanie 1 032

Montaż, uruchamianie i konser…

Którą z wymienionych czynności należy cyklicznie wykonywać podczas konserwacji układu pneumatycznego?

A. Regulować ciśnienie powietrza.

B. Wymieniać szybkozłączki.

C. Usuwać kondensat.

D. Wymieniać przewody pneumatyczne.

ELM.03 Pytanie 1 033

Montaż, uruchamianie i konser…

Przy jakiej temperaturze nastąpi wyłączenie grzałki w układzie dwustanowej regulacji temperatury, jeśli wartość zadana To wynosi 100 oC, a szerokość pętli histerezy H = 5 oC?

A. 97,5 oC

B. 102,5 oC

C. 105,0 oC

D. 95,0 oC

ELM.03 Pytanie 1 034

Montaż, uruchamianie i konser…

Który miernik należy zastosować w układzie, którego schemat przedstawiono na ilustracji, w celu pomiaru napięcia metodą bezpośrednią?

A. Amperomierz.

B. Woltomierz.

C. Omomierz.

D. Watomierz.

ELM.03 Pytanie 1 035

Montaż, uruchamianie i konser…

Ile oleju, zgodnie z przedstawionymi w tabeli wskazaniami producenta, należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400?

A. 1,70 l

B. 1,82 l

C. 0,40 l

D. 0,90 l

ELM.03 Pytanie 1 036

Montaż, uruchamianie i konser…

W układzie przedstawionym na ilustracji wykonano pomiary rezystancji pomiędzy punktem zasilania +24 V a kolejnymi punktami wejściowymi sterownika PLC. Otrzymane wyniki zapisano w tabeli. Które elementy (łączniki sterownicze, kontaktrony) powinny zostać wymienione?

A. B3 i B5

B. S0 i S1

C. S0 i B2

D. B2 i B4

ELM.03 Pytanie 1 037

Montaż, uruchamianie i konser…

Który z wymienionych zespołów pomiarowych jest częścią serwomechanizmu poruszającego ramię robota?

A. Pirometr.

B. Mostek tensometryczny.

C. Enkoder.

D. Przepływomierz powietrza.

ELM.03 Pytanie 1 038

Montaż, uruchamianie i konser…

Który z wymienionych elementów gwałtownie zmniejsza swoją rezystancję po przekroczeniu określonej wartości napięcia na jego zaciskach?

A. Tensometr.

B. Warystor.

C. Gaussotron.

D. Termistor.

ELM.03 Pytanie 1 039

Montaż, uruchamianie i konser…

Które zjawisko fizyczne jest charakterystyczne dla przetwornika piezoelektrycznego?

A. Generowanie ładunku elektrycznego na powierzchni płytki pod wpływem przyłożonej siły ściskającej lub rozciągającej.

B. Zmiana różnicy potencjałów na wyprowadzeniach płytki wiodącej prąd pod wpływem pola magnetycznego.

C. Zmiana rezystancji przewodnika pod wpływem przyłożonej siły rozciągającej.

D. Generowanie siły elektromotorycznej na złączu dwóch metali.

ELM.03 Pytanie 1 040

Montaż, uruchamianie i konser…

W którym z układów zastosowano załączenie z podtrzymaniem?

A. C.

B. B.

C. A.

D. D.

Filtrowanie pytań

W jaki sposób należy wykonać połączenie wciskowe skurczowe piasty z wałkiem?

Którego z wymienionych przyrządów pomiarowych należy użyć do wykonania pomiaru szerokości bardzo głębokiego otworu nieprzelotowego blisko dna w sposób przedstawiony na ilustracji?

Toczenie powierzchni czołowej przedstawia ilustracja

Ilustracja przedstawia proces

Którego z wymienionych narzędzi należy użyć do odkręcenia śruby przedstawionej na ilustracji?

Cyfrą 3 na ilustracji oznaczono

Czas wykonania skoku siłownika elektrycznego jest mierzony za pomocą

Ilustracja przedstawia budowę i działanie zaworu

Na której ilustracji przedstawiono zawór odcinający?

Określ prawidłową kolejność montażu elementów składowych w zespole przygotowania sprężonego powietrza patrząc od strony zmontowanego układu pneumatycznego.

Jaką wartość ciśnienia wskazuje miernik przedstawiony na ilustracji?

Którego narzędzia trzeba użyć, by zamocować siłownik w sposób przedstawiony na ilustracji?

W układzie elektropneumatycznym przedstawionym na ilustracji należy zamontować zawór rozdzielający w wersji

Siłowniki do bramy muszą być zamocowane w pozycji poziomej. Do wykonania poprawnego zamocowania siłowników należy zastosować

Który podzespół jest badany pod względem szczelności w układzie przedstawionym na ilustracji?

Na podstawie ilustracji z instrukcji obsługi rotametru wskaż sposób jego montażu.

Na podstawie przedstawionej tabliczki znamionowej przemiennika częstotliwości określ jego maksymalną częstotliwość wyjściową.

Określ, na podstawie schematu elektropneumatycznego, jak zachowa się układ po zadziałaniu czujnika 1B2.

Który z podanych czujników nie nadaje się do detekcji położenia stanowiska napełniania butelek przedstawionego na ilustracji?

Do podłączenia przewodów do uzwojeń silnika przedstawionego na ilustracji należy użyć

Do których zacisków zestyku przełącznego przekaźnika należy podłączyć +24 V DC oraz lampki H1 i H2, aby połączenia były zgodne ze schematem przedstawionym na ilustracji?

Na podstawie wyników pomiarów rezystancji zestyków przycisków S1 i S2 przedstawionych w tabeli można wnioskować, że

Na której ilustracji przedstawiono prawidłowe zaciśnięcie końcówki przewodu w obszarze z izolacją?

Która kombinacja stanów logicznych wejść I2 i I3 sterownika w przedstawionym układzie wskazuje na poprawny montaż czujników?

Na podstawie fragmentu instrukcji określ możliwe napięcie zasilające przetwornik ultradźwiękowy zastosowany w urządzeniu pracującym w strefie zagrożonej wybuchem.

Którą metodę sprawdzania instalacji elektrycznej urządzeń mechatronicznych przedstawiono na rysunku?

Na podstawie danych katalogowych napędu bramy garażowej wskaż zasilacz, którego należy użyć do zasilania akcesoriów tego napędu.

Wskaż stany logiczne wejść I2 i I3 sterownika w układzie przedstawionym na rysunku przy wysuniętym tłoczysku siłownika i poprawnej pracy czujników.

Jakie powinny być nastawy przełącznika przemiennika częstotliwości, by można było sterować jego pracą za pomocą sygnału 0÷20 mA?

Maksymalne natężenie przepływu dla pompy hydraulicznej, której dane katalogowe zamieszczono w ramce, wynosi

Na podstawie przedstawionych parametrów technicznych przetwornika ciśnienia wskaż przedział wartości napięcia zasilania elektrycznego, pozwalający na prawidłową pracę przetwornika trójprzewodowego dla napięciowego sygnału wyjściowego 0 ÷ 10 V DC.

Którą z wymienionych czynności należy cyklicznie wykonywać podczas konserwacji układu pneumatycznego?

Przy jakiej temperaturze nastąpi wyłączenie grzałki w układzie dwustanowej regulacji temperatury, jeśli wartość zadana To wynosi 100 oC, a szerokość pętli histerezy H = 5 oC?

Który miernik należy zastosować w układzie, którego schemat przedstawiono na ilustracji, w celu pomiaru napięcia metodą bezpośrednią?

Ile oleju, zgodnie z przedstawionymi w tabeli wskazaniami producenta, należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400?

W układzie przedstawionym na ilustracji wykonano pomiary rezystancji pomiędzy punktem zasilania +24 V a kolejnymi punktami wejściowymi sterownika PLC. Otrzymane wyniki zapisano w tabeli. Które elementy (łączniki sterownicze, kontaktrony) powinny zostać wymienione?

Który z wymienionych zespołów pomiarowych jest częścią serwomechanizmu poruszającego ramię robota?

Który z wymienionych elementów gwałtownie zmniejsza swoją rezystancję po przekroczeniu określonej wartości napięcia na jego zaciskach?

Które zjawisko fizyczne jest charakterystyczne dla przetwornika piezoelektrycznego?

W którym z układów zastosowano załączenie z podtrzymaniem?
